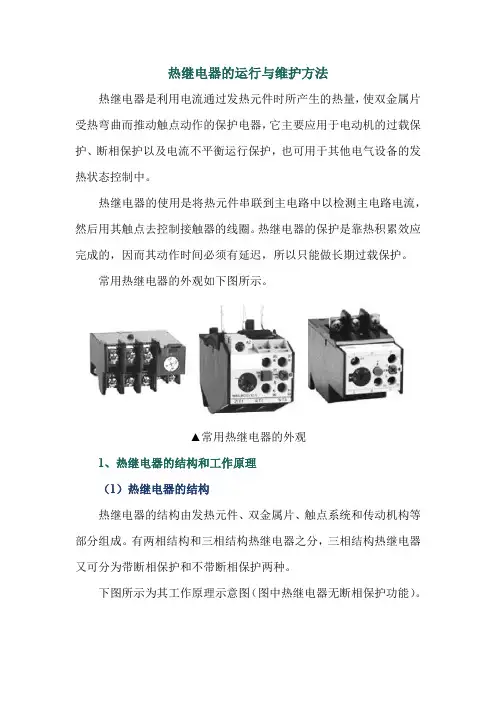

热继电器的运行与维护方法

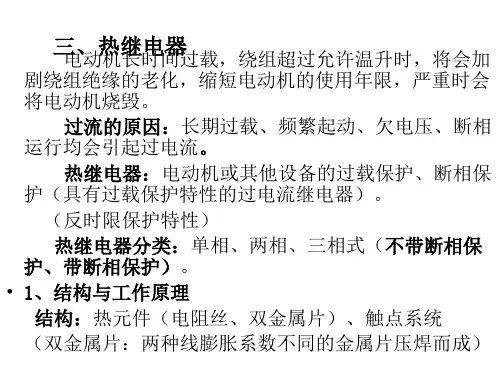

热继电器是利用电流通过发热元件时所产生的热量，使双金属片受热弯曲而推动触点动作的保护电器，它主要应用于电动机的过载保护、断相保护以及电流不平衡运行保护，也可用于其他电气设备的发热状态控制中。
热继电器的使用是将热元件串联到主电路中以检测主电路电流，然后用其触点去控制接触器的线圈。热继电器的保护是靠热积累效应完成的，因而其动作时间必须有延迟，所以只能做长期过载保护。
常用热继电器的外观如下图所示。
▲常用热继电器的外观
1、热继电器的结构和工作原理
（1）热继电器的结构
热继电器的结构由发热元件、双金属片、触点系统和传动机构等部分组成。有两相结构和三相结构热继电器之分，三相结构热继电器又可分为带断相保护和不带断相保护两种。
下图所示为其工作原理示意图（图中热继电器无断相保护功能）。
▲热继电器工作原理示意图
①发热元件
由电阻丝制成，使用时它与主电路串联（或通过电流互感器）；当电流通过热元件时，热元件对双金属片进行加热，使双金属片受热弯曲。
①双金属片
双金属片是热继电器的核心部件，由两种热膨胀系数不同的合金材料辗压而成，当它受热膨胀时，会因膨胀系数不同而向膨胀系数小的一侧弯曲。
①传动机构和触点
传动机构的作用是提高热继电器触点动作的灵敏性，并完成信号的输出。由示意图可以看出，发热元件弯曲变形推动导板，当导板形成达到一定程度时会使弹簧片构成的机械机构快速动作，带动触点动作，避免了小的机械位移无限迫近状态的出现。
（2）工作原理
电动机工作时，其工作电流（或经电流互感器变换后的二次电流）将流过热继电器的热元件。当电动机电流未超过额定电流时，双金属片自由端弯曲的程度（位移）不足以触及动作机构，因此热继电器不会工作；当电流超过额定电流时，双金属片自由端弯曲的位移将随着时间的积累而增加，最终将触及动作机构而使热继电器动作。由于双金属片弯曲的速度与电流大小有关，电流越大，弯曲的速度越快，动作时间就越短，反之，时间就越长，这种特性称为反时限特性。只要热继电器的整定位置调整恰当，就可以使电动机在温度超过允许值之前停止运转，避免因温度过高而造成损坏。
热继电器使用说明
一、主体参数
1. 型号：JR28-25。
2. 电源方式：交流电。
3. 适用对象：家电用继电器。
4. 电压：381V(含)-1000V(不含)。
5. 继电器类型：温度继电器。
6. 保护功能：过载保护。
7. 安装方式：独立安装。
8. 复位方式：手动/自动。
9. 辅助触头：1NO+1NC。
二、8项技术，享受品质生活
1. 断相保护。
2. 过载保护。
3. 防触电护罩。
4. 整定电流调节。
5. 测试按钮。
6. 安装方式多。
7. 安装面积小。
8. 闭锁装置。
三、简易操作面板，一目了然更简单
1. 整定电流连续可调可调节拨码器：通过一字或者十字螺丝刀可便捷的拧动设置电流。
2. 停止按钮：按下此钮可实现停止。
3. TEST测试机构：实验热过载继电器能否动作的按钮，按此键等于掉向或者过流热过载继电器的工作状时，态是否正常。
4. 手动/自动开关：用螺丝刀可模式旋转，H:手动模式按下可复位，A:自动模式。
5. 常闭触头：1NO。 6. 常开触头：1NC。
7. 如图所示：
四、产品尺寸图
热继电器的用途、分类及组成
1、什么是热继电器？它有哪些用途？
热继电器是热过载继电器的简称，它是一种利用电流的热效应来切断电路的一种保护电器，常与接触器配合使用，热继电器具有结构简单、体积小、价格低和保护性能好等优点，主要用于电动机的过载保护、断相及电流不平衡运行的保护及其他电气设备发热状态的控制。
2、热继电器有哪些种类？
1）按动作方式分，有双金属片式、热敏电阻式和易熔合金式三种。
①双金属片式：利用双金属片（用两种膨胀系数不同的金属，通常为锰镍、铜板轧制成），受热弯曲去推动执行机构动作。
这种继电器因具有结构简单、体积小、成本低，在选择合适的热元件的基础上能得到良好的反时限特性（热继电器的动作时间随着过载电流的增大而在一定范围内缩短）等优点被广泛应用。
②热敏电阻式：利用电阻值随温度变化而变化的特性制成的热继电器。
③易熔合金式：利用过载电流发热使易熔合金达到某一温度时，合金熔化而使继电器动作。
2）按加热方式分，有直接加热式、复合加热式、间接加热式和电流互感器加热式四种。
3）按极数分，有单极、双极和三极三种。其中三极的又分为带有和不带断相保护装置的两类。
4）按复位方式分，有自动复位和手动复位两种。
3、双金属片式热继电器由哪几部分组成？
双金属片式热继电器由双金属片、电阻丝（加热元件）、触头系统及动作机构（推杆）、弹簧、整定值（电流）调节旋钮、复位按钮等组成。
双金属片是热继电器中最关键的一个部件，它将两种不同线膨胀系数的金属片，以机械辗压方式使之形成一体。通常在室温下（即受热前），这个整体呈平板状。当温度升高时，线膨胀系数大的金属片（称主动层）力图向外作较大的延伸，而线膨胀系数小的金属片（称为从动层）只能作较小的延伸，由于两层材料紧密贴合不能自由延伸，双金属片就从平板状态转变为弯曲状态，通过导板和推杆使动断触头断开。
热继电器主电路符号
简介
热继电器是一种常用的电器保护设备，广泛应用于电气控制系统中。热继电器主要由控制电路和主电路两部分组成，本文将重点介绍热继电器主电路符号。
热继电器主电路符号
符号是用来表示电路元件及其连接关系的图形表示方式，热继电器主电路符号用于显示热继电器在电气控制系统中的位置和连接方式。
热继电器主电路符号通常由以下几个部分组成：
1. 热继电器线圈符号
热继电器线圈符号用于表示热继电器的线圈部分，通常用一个带有箭头的弯曲线段表示。其中箭头指向的方向表示线圈的通电方向。
示例：通电时箭头指向线圈的右边；断电时箭头指向线圈的左边。
2. 热继电器触点符号
热继电器触点符号用于表示热继电器的触点部分，触点是用来控制电流流动的部分。常见的热继电器触点符号有两种：常开触点和常闭触点。
• 常开触点：常开触点表示在热继电器线圈未通电时，触点处于打开状态，电流无法通过。常开触点通常用一根从线圈上延伸的直线表示。
• 常闭触点：常闭触点表示在热继电器线圈未通电时，触点处于闭合状态，电流可以通过。常闭触点通常用一根从线圈上延伸的直线并在末端加一个斜线表示。
示例：常开触点使用不带斜线的直线表示；常闭触点使用带斜线的直线表示。 3. 热继电器主电路符号连接方式
热继电器主电路符号的连接方式主要用于表示热继电器与其他元件之间的连接关系。常见的热继电器连接方式有以下几种：
• 直接控制：热继电器直接控制其他元件，例如，热继电器控制电动机启停。
• 并联控制：多个热继电器并联控制一个或多个元件，例如，多个热继电器并联控制多台电动机。
• 串联控制：多个热继电器串联控制一个或多个元件，例如，多个热继电器串联控制电源的接通和断开。
• 级联控制：多个热继电器级联控制一个或多个元件，其中一个热继电器的触点作为下一个热继电器的控制信号，例如，多级热继电器温度保护控制。
示例符号
下面是几个常见的热继电器主电路符号示例：
