江苏省建筑工程施工图

设计文件审查意见书

意见书编号：10312-（2009） -60

项目名称： 锦绣怡园二期小区内道路管网

审查机构：宿迁市建设工程设计审核有限公司

颁书日期： 二ＯＯ九年三月十一日

江苏省建设厅制

：

根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》的规定，受你单位委托，我机构对你单位报送的锦绣怡园二期小区内道路管网项目施工图设计文件进行了审查，形成审查意见附后。请你单位会同相关单位认真修改、调整，并在 七 个工作日内将修改回复意见（含变更图纸）一份，送我机构复审。

二OO九年三月十一日

（审查机构公章）

（附6页审查意见）

项目概况 项目名称 锦绣怡园二期小区内道路管网

项目地址 幸福路228号

建筑面积 ㎡ 建筑层数 层

耐火等级 二级 建筑高度 m

场地类别 三类 抗震烈度 8度0.3g

结构体系 砖混 基础形式 条形基础

地基处理 条形基础 审查日期 2009年3月11日

勘察单位 资质等级 乙级

设计单位 宿迁市政泰设计有限公司 资质等级 级

审 查 意 见

建设单位、勘察设计企业和注册执业人员以及相关人员违反相关法律、法规规定的情形 无违反相关法律、法规规定的情形

违反国家及地方建筑节能设计标准和节能要求的情形 无违反国家及地方建筑节能设计标准和节能要求的情形

（道路/排水）专业审查意见

一、 道路工程

1、 道路底基层石灰土和素土压实部分应有压实度要求。

2、 道路结构层不符合市政道路设计规范的有关要求。

3、 路牙石铺设做法不详。

4、 停车位做法中素土夯实应有压实度要求 。

二、 排水工程

1、 检查蝇和集水井设置太密，既影响美观又增加造价。

2、 检查井和集水查哨详细做法没有大样图。

3、 雨水管道和污水管道基础做法不同，应参照市政排水通用图集。

4、 沟槽回填土应有压实度要求。

设计人 专业负责人 审核人

注册师 执业印章号

违反强制性条文数 违反强制性标准数

审查人 夏乾茂 认定证书号 日 期

审查人 认定证书号 2009.3.11

（结构、抗震*）专业审查意见

一、无违反《强制性条文》的问题

二、违反强制性标准的问题

设计人 专业负责人 审核人

注册师 执业印章号 违反强制性条文数 0 违反强制性标准数 审查人 杨中飞 认定证书号 日 期 审查人 认定证书号 2009.4.10

（给排水）专业审查意见

一、无违反《强制性条文》的问题

二、无违反强制性标准的问题

三、其他

设计人 专业负责人 审核人

注册师 执业印章号 违反强制性条文数 0 违反强制性标准数 审查人 认定证书号 日 期 审查人 认定证书号 2009.1.17

（电气）专业审查意见

一、无违反《强制性条文》的问题

二、无违反强制性标准的问题

设计人 夏云萍 专业负责人 审核人

注册师 执业印章号 违反强制性条文数 0 违反强制性标准数 0 审查人 管卫兵 认定证书号 日 期 审查人 认定证书号 2009.4.10

审 查 综 合 意 见

一、本工程施工图深度基本满足规定要求，仍需提供以下资料：

（1）、填写信用管理手册。

二、本工程施工图设计各专业违反《强制性条文》有0条，不满足强制性标准有7条。

三、合格后建设单位将审查意见书、合格回复意见合并装订，一式四份，需提供修改图的，以修改图代替原图，准备6套施工图盖章，否则图纸不予盖章和办理手续。回复意见应三级签字，印章齐全，以打印件回复，一份。

四、设计整改答复后，报市审图公司，复查合格后予以通过。

审查项目负责人（签字）： 杨双

审查机构法定代表人（签字）：

二ＯＯ九年四月十日

注：此意见书一式四份，建设单位二份，审查机构、建设行政主管部门各一份。

工程施工图及抗震设计审查结论意见

审 查

专 业 结论意见 审查是

否通过 签 名

勘 察

建 筑

节 能

结 构

抗 震

电 子

文 档

水

电 气

暖 通

备 注 1、审查意见应以“强制性条文”和工程安全为主要依据，审查人员意见必须明确。

2、设计单位按审查意见进行了修改，结论意见应写明：审查意见已修改，满足要求。

3、设计单位未按审查意见进行全面修改，但不违反“强制性条文”和安全，结论意见应写明：审查意见已基本修改，不违反“强制性条文”和安全，基本满足要求。

4、修改后的施工图仍有违反“强制性条文”之处，结论意见应写明：仍有违反“强制性条文”之处（如：审查意见第×条未修改），不满足要求。

年 月 日

合集下载

江苏省建筑施工图绿色建筑设计专篇-暖通空调

江苏省建筑施工图绿色建筑设计专篇-暖通空调

江苏省建筑施⼯图绿⾊建筑设计专篇-暖通空调

江苏省建筑施⼯图绿⾊建筑设计专篇-暖通空调

参考样式四

江苏省公共建筑施⼯图绿⾊设计专篇（暖通空调）

⼀、项⽬名称:xxx⼆、项⽬概况：

注：停车库建筑⾯积为地上、地下⾃⾏车库和汽车库的建筑⾯积总和。

三、设计依据1.《民⽤建筑供热通风与空⽓调节设计规范》GB50736-2012

2.《江苏省绿⾊建筑设计标准》DGJ32/J 173-2014

3.《绿⾊建筑评价标准》GB/T 50378-2014

4.《民⽤建筑绿⾊设计规范》JGJ/T229-2010

5.《民⽤建筑热⼯设计规范》GB50176-93

6.江苏省《公共建筑节能设计标准》DGJ32/J96-2010

7.江苏省《公共建筑能耗监测系统技术规程》

DGJ32/TJ111-2010 8.《地源热泵系统⼯程技术规范》

GB50366-2009

9.江苏省《地源热泵系统⼯程技术规程》DGJ32/TJ 89-2009

10.《江苏省绿⾊建筑施⼯图设计⽂件编制深度规定》（2014年版）

11.国家、省、市现⾏的法律、法规、其它相关标准和规定

四、空调负荷计算1.空调（供暖）建筑⾯积（m2）2.空调（供暖）计算室外⽓象参数

夏季空调室外计算⼲球温度°C，夏季空调室外计算湿球温度°C

夏季通风室外计算温度°C冬季空调室外计算温度°C，冬季空调室外计算相对湿度°C

冬季通风室外计算温度°C3.空调（供暖）室内计算参数（室内温度、湿度、新风量、⼈

员密度、照明/设备功率、噪⾳值等指标）、风速

4.围护结构传热系数（W/m2·K）外墙：K= ；屋⾯：

K= ；外窗：K= ；地⾯：

5.计算软件名称及版本:

6.空调计算冷负荷 kW，单位空调⾯积冷负荷

W/m2

空调（供暖）计算热负荷 kW，单位空调（供暖）

⾯积热负荷 W/m2

（按冷热源系统分列）

五、规定性节能设计要求1.空调（供暖）冷热源形式、规格、数量

2.冷热源设备（单元式空调机组、分体式空调机组、冷⽔机组、热泵、多联机热泵机组）额定⼯况能效⽐EER，性能系数C0P，综合部分负荷性能系数IPLV（C）、溴化锂机组性能参数、锅炉额定热效率）

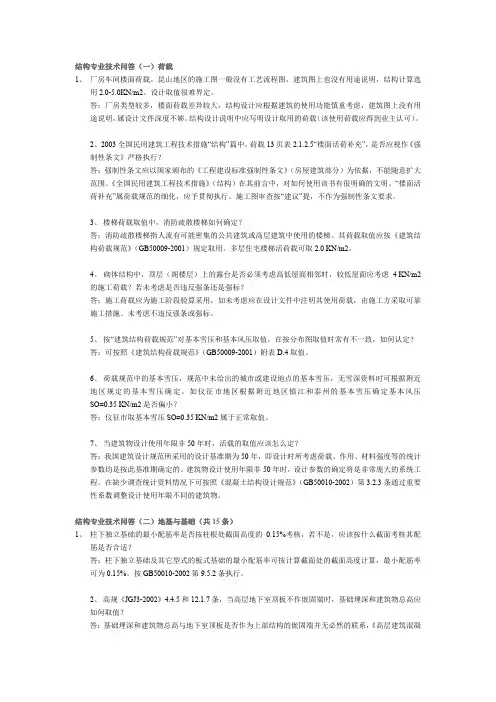

江苏省施工图审查中心结构专业审查问答

江苏省施工图审查中心结构专业审查问答

结构专业技术问答（一）荷载

1、 厂房车间楼面荷载。昆山地区的施工图一般没有工艺流程图，建筑图上也没有用途说明，结构计算选

用2.0-5.0KN/m2。设计取值很难界定。

答：厂房类型较多，楼面荷载差异较大，结构设计应根据建筑的使用功能慎重考虑，建筑图上没有用

途说明，属设计文件深度不够。结构设计说明中应写明设计取用的荷载（该使用荷载应得到业主认可）。

2、 2003全国民用建筑工程技术措施“结构”篇中，荷载13页表2.1.2.5“楼面活荷补充”，是否应视作《强

制性条文》严格执行？

答：强制性条文应以国家颁布的《工程建设标准强制性条文》（房屋建筑部分）为依据，不能随意扩大

范围。《全国民用建筑工程技术措施》（结构）在其前言中，对如何使用该书有很明确的文明。“楼面活

荷补充”属荷载规范的细化，应予贯彻执行。施工图审查按“建议”提，不作为强制性条文要求。

3、 楼梯荷载取值中，消防疏散楼梯如何确定？

答：消防疏散楼梯指人流有可能密集的公共建筑或高层建筑中使用的楼梯。其荷载取值应按《建筑结

构荷载规范》（GB50009-2001）规定取用。多层住宅楼梯活荷载可取2.0 KN/m2。

4、 砌体结构中，顶层（阁楼层）上的露台是否必须考虑高低屋面相邻时，较低屋面应考虑4 KN/m2

的施工荷载？若未考虑是否违反强条还是强标？

答：施工荷载应为施工阶段验算采用，如未考虑应在设计文件中注明其使用荷载，由施工方采取可靠

施工措施。未考虑不违反强条或强标。

5、 按“建筑结构荷载规范”对基本雪压和基本风压取值，在按分布图取值时常有不一致，如何认定？

答：可按照《建筑结构荷载规范》（GB50009-2001）附表D.4取值。

6、 荷载规范中的基本雪压，规范中未给出的城市或建设地点的基本雪压，无雪深资料时可根据附近

地区规定的基本雪压确定。如仪征市地区根据附近地区镇江和泰州的基本雪压确定基本风压

SO=0.35 KN/m2是否偏小？

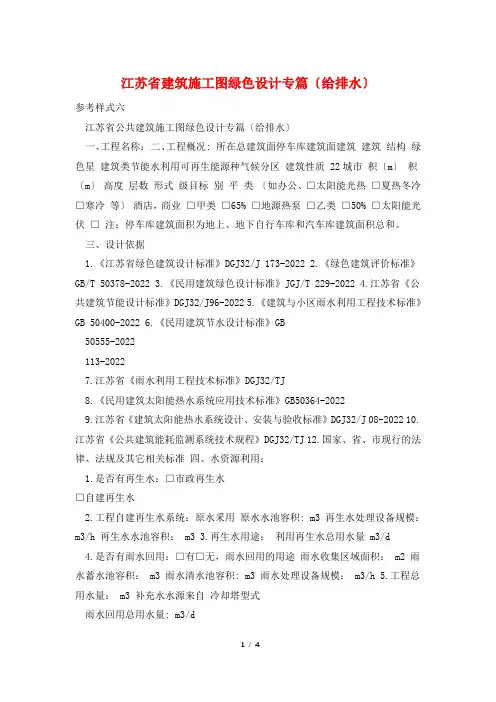

江苏省建筑施工图绿色设计专篇(给排水)
