第3章 晶体三极管及其放大电路

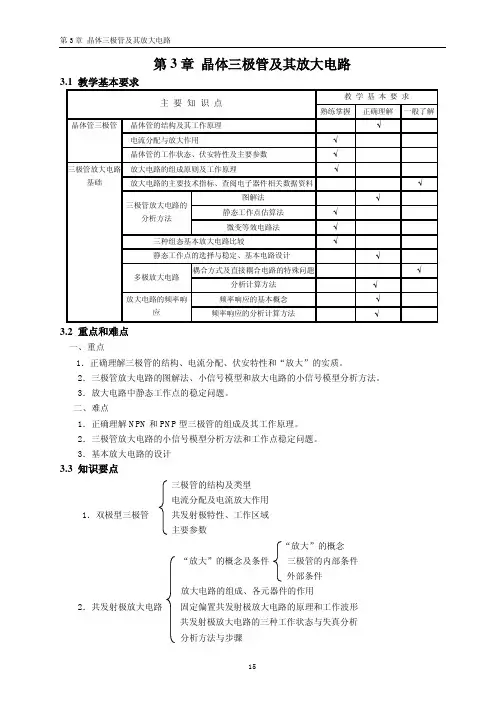

15第3章 晶体三极管及其放大电路 3.1 教学基本要求 教 学 基 本 要 求 主 要 知 识 点 熟练掌握 正确理解 一般了解 晶体管的结构及其工作原理 √ 电流分配与放大作用 √ 晶体管三极管
晶体管的工作状态、伏安特性及主要参数 √ 放大电路的组成原则及工作原理 √ 放大电路的主要技术指标、查阅电子器件相关数据资料 √ 图解法 √ 静态工作点估算法 √ 三极管放大电路的分析方法 微变等效电路法 √ 三种组态基本放大电路比较 √ 静态工作点的选择与稳定、基本电路设计 √ 耦合方式及直接耦合电路的特殊问题 √ 多极放大电路 分析计算方法 √ 频率响应的基本概念 √ 三极管放大电路基础
放大电路的频率响应 频率响应的分析计算方法 √
3.2 重点和难点
一、重点 1．正确理解三极管的结构、电流分配、伏安特性和“放大”的实质。 2．三极管放大电路的图解法、小信号模型和放大电路的小信号模型分析方法。 3．放大电路中静态工作点的稳定问题。 二、难点 1．正确理解NPN和PNP型三极管的组成及其工作原理。 2．三极管放大电路的小信号模型分析方法和工作点稳定问题。 3．基本放大电路的设计 3.3 知识要点
三极管的结构及类型 电流分配及电流放大作用 1．双极型三极管 共发射极特性、工作区域 主要参数 “放大”的概念 “放大”的概念及条件 三极管的内部条件 外部条件 放大电路的组成、各元器件的作用 2．共发射极放大电路 固定偏置共发射极放大电路的原理和工作波形 共发射极放大电路的三种工作状态与失真分析
分析方法与步骤 第3章 晶体三极管及其放大电路
16 静态分析
3．共发射极放大电路的图解法 动态分析
失真与最大不失真输出电压
三极管的小信号模型
4．小信号模型分析法 H参数的物理意义
共发射极放大电路的小信号模型分析方法
5．共发射极放大电路的工作点稳定问题
三极管放大电路实验结论
三极管放大电路实验结论
在电子学中，三极管是一种重要的电子元件，常用于放大电路中。三极管放大电路的实验是电子学教学中的基础实验之一。通过该实验，我们可以深入了解三极管的工作原理以及其在放大电路中的应用。
本次实验中，我们使用了一种常见的三极管放大电路——共射极放大电路。该电路由三极管、输入电阻、输出电阻、耦合电容等元件组成。实验中，我们通过改变输入信号的幅度和频率，观察输出信号的变化，从而得出以下结论。
首先，三极管放大电路具有放大功能。当输入信号的幅度较小时，输出信号的幅度也较小，但是随着输入信号幅度的增大，输出信号的幅度也随之增大，呈线性关系。这表明三极管放大电路能够将输入信号放大到更大的幅度，实现信号的放大功能。
其次，三极管放大电路具有频率选择性。在实验中，我们改变了输入信号的频率，观察到输出信号的变化。当输入信号的频率较低时，输出信号的幅度较大；而当输入信号的频率超过一定范围时，输出信号的幅度会显著减小。这说明三极管放大电路对于不同频率的输入信号有不同的放大效果，具有一定的频率选择性。
此外，三极管放大电路还具有非线性失真现象。在实验中，我们观察到当输入信号的幅度较大时，输出信号会出现失真现象，即输出信号的波形发生畸变。这是由于三极管工作在非线性区域时，引起了非线性失真。因此，在实际应用中，我们需要注意控制输入信号的幅度，避免出现过大的失真。
此外，在本次实验中我们还发现了一些其他现象。例如，当输入信号的幅度较小时，输出信号存在一定的噪声；而当输入信号的频率较高时，输出信号存在一定的畸变。这些现象可能与实验条件、元件参数等因素有关，需要进一步研究和分析。
综上所述，通过本次三极管放大电路实验，我们深入了解了三极管的工作原理以及其在放大电路中的应用。我们得出了三极管放大电路具有放大功能、频率选择性和非线性失真等特点的结论。这些结论对于我们理解和应用三极管放大电路具有重要意义，并为进一步研究和应用提供了基础。在今后的学习和实践中，我们将继续深入研究三极管放大电路，并探索更多其它类型的放大电路，以拓宽我们的知识和技能。
三极管及放大电路基础教案
章节一：三极管概述
教学目标：
1. 了解三极管的定义、结构和工作原理。
2. 掌握三极管的类型和符号。
教学内容：
1. 三极管的定义：三极管是一种半导体器件，具有放大电信号的功能。
2. 三极管的结构：三极管由发射极、基极和集电极组成。
3. 三极管的工作原理：通过基极控制发射极和集电极之间的电流。
4. 三极管的类型：NPN型和PNP型。
5. 三极管的符号：NPN型三极管符号为“N”，PNP型三极管符号为“P”。
教学活动：
1. 讲解三极管的定义、结构和工作原理。
2. 展示三极管的实物图和符号图。
3. 引导学生通过实验观察三极管的工作状态。
章节二：放大电路基础
教学目标：
1. 了解放大电路的定义和作用。
2. 掌握放大电路的基本组成和原理。
教学内容：
1. 放大电路的定义：放大电路是一种通过反馈作用放大电信号的电路。
2. 放大电路的作用：放大微弱的信号，使其具有足够的功率驱动负载。 3. 放大电路的基本组成：电源、三极管、输入电阻、输出电阻和反馈电阻。
4. 放大电路的原理：通过三极管的放大作用，实现电信号的放大。
教学活动：
1. 讲解放大电路的定义、作用和基本组成。
2. 展示放大电路的原理图和实际电路图。
3. 引导学生通过实验观察放大电路的工作状态。
章节三：三极管的放大特性
教学目标：
1. 了解三极管的放大特性。
2. 掌握三极管的放大原理。
教学内容：
1. 三极管的放大特性：三极管的放大能力与基极电流、集电极电流和发射极电流之间的关系。
2. 三极管的放大原理：通过基极电流的控制，实现发射极和集电极之间电流的放大。
教学活动：
1. 讲解三极管的放大特性和放大原理。
2. 分析三极管放大电路的输入和输出特性曲线。
3. 引导学生通过实验观察三极管的放大特性。
章节四：三极管放大电路的设计与应用
教学目标：
1. 了解三极管放大电路的设计方法。 2. 掌握三极管放大电路的应用。
测判三极管的口诀
三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。
一、 三颠倒，找基极
大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、 PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、 顺箭头，偏转大
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
