四氟管的规格表

  • 格式：doc
  • 大小：225.50 KB
  • 文档页数：4

序号 规格 外径 壁厚

基准 公差 基准 公差

1 19.5*3.35 19.5 ±0.20 3.35 ±0.10

2 20*2 20 ±0.20 2 ±0.10

3 20*4 20 ±0.20 4 ±0.20

4 22*2 22 ±0.20 2 ±0.10

5 22*3 22 ±0.20 3 ±0.10

6 24*2 24 ±0.20 2 ±0.10

7 25*2 25 ±0.20 2 ±0.10

8 25*2.5 25 ±0.20 2.5 ±0.10

9 25.5*3 25.5 ±0.20 3 ±0.10

10 25*4 25 ±0.20 4 ±0.10

11 25*5 25 ±0.20 5 ±0.10

12 26*2 26 ±0.20 2 ±0.10

13 26*2.5 26 ±0.20 2.5 ±0.10

14 27.6*3 27.6 ±0.20 3 ±0.10

15 28*2.5 28 ±0.20 2.5 ±0.10

16 28*3 28 ±0.20 3 ±0.10

17 28*4.35 28 ±0.20 4.35 ±0.20

18 29*2 29 ±0.20 2 ±0.10

19 29*2.5 29 ±0.20 2.5 ±0.10

20 29*3 29 ±0.20 3 ±0.10

21 29*4 29 ±0.20 4 ±0.10

22 29*5 29 ±0.20 5 ±0.20

23 32*2 32 ±0.20 2 ±0.10

24 32*2.5 32 ±0.20 2.5 ±0.10

25 31*3 31 ±0.20 3 ±0.10

26 32*3 32 ±0.20 3 ±0.10

27 32*3.5 32 ±0.20 3.5 ±0.10

28 32*4 32 ±0.20 4 ±0.10

29 32*5 32 ±0.20 5 ±0.10

30 33*4 33 ±0.20 4 ±0.10

31 36*2.5 36 ±0.20 2.5 ±0.10

32 38*2 38 ±0.20 2 ±0.10

33 38*2.5 38 ±0.20 2.5 ±0.10

34 38*3 38 ±0.20 3 ±0.10

35 38*3.5 38 ±0.20 3.5 ±0.10

36 39*2 39 ±0.20 2 ±0.10

37 39*2.5 39 ±0.20 2.5 ±0.10

38 40*2 40 ±0.20 2 ±0.10

39 40*2.5 40 ±0.20 2.5 ±0.10

40 40*3 40 ±0.20 3 ±0.10

41 40*4 40 ±0.20 4 ±0.10 42 40*5 40 ±0.20 5 ±0.30

43 41*2.5 41 ±0.20 2.5 ±0.10

44 41*3 41 ±0.20 3 ±0.10

45 42*2 42 ±0.20 2 ±0.10

46 42*3 42 ±0.20 3 ±0.10

47 42*5 42 ±0.20 5 ±0.30

48 45*3 45 ±0.20 3 ±0.10

49 45*4 45 ±0.20 4 ±0.20

50 47.6*4.8 47.6 ±0.20 4.8 ±0.10

51 48*3 48 ±0.20 3 ±0.10

52 49*2 49 ±0.20 2 ±0.10

53 49*2.5 49 ±0.20 2.5 ±0.10

54 49*3 49 ±0.20 3 ±0.10

55 49*5 49 ±0.20 5 ±0.10

56 50*3 50 ±0.20 3 ±0.10

57 50.5*5 50.5 ±0.70 5 ±0.10

58 51*2 51 ±0.70 2 ±0.10

59 51*2.5 51 ±0.70 2.5 ±0.10

60 51*3 51 ±0.20 3 ±0.10

61 51*3.5 51 ±0.20 3.5 ±0.10

62 51*4 51 ±0.70 4 ±0.10

63 51*5 51 ±0.70 5 ±0.30

64 51*6 51 ±0.70 6 ±0.30

65 53*2 53 ±0.20 2 ±0.10

66 53.5*3 53.5 ±0.20 3 ±0.10

67 54*3 54 ±0.20 3 ±0.10

68 58*3 58 ±0.20 3 ±0.10

69 58*4 58 ±0.20 4 ±0.20

70 60*2.5 60 ±0.20 2.5 ±0.10

71 60*3 60 ±0.20 3 ±0.10

72 60*5 60 ±0.50 5 ±0.10

73 60*8 60 ±0.50 8 ±0.30

74 60*10 60 ±0.50 10 ±0.30

75 63*3 63 ±0.20 3 ±0.10

76 63*6 63 ±0.50 6 ±0.10

77 65*2.5 65 ±0.20 2.5 ±0.10

78 65*3 65 ±0.20 3 ±0.10

79 65*4 65 ±0.20 4 ±0.10

80 65*5 65 ±0.50 5 ±0.30

81 65*7 65 ±0.50 7 ±0.10

82 68*2.5 68 ±0.20 2.5 ±0.10

83 68*3 68 ±0.20 3 ±0.10

84 68*3.5 68 ±0.20 3.5 ±0.10 85 68*4 68 ±0.30 4 ±0.10

86 68*5 68 ±0.70 5 ±0.30

87 68*8 68 ±0.70 8 ±0.30

88 71*3 71 ±0.20 3 ±0.10

89 75*7 75 ±0.70 7 ±0.30

90 76*3 76 ±0.20 3 ±0.10

91 76*4 76 ±0.20 4 ±0.10

92 76*5 76 ±0.50 5 ±0.30

93 76*6 76 ±0.70 6 ±0.30

94 78*3 78 ±0.20 3 ±0.10

95 78*6 78 ±0.50 6 ±0.30

96 79*2.5 79 ±0.20 2.5 ±0.10

97 79*3 79 ±0.20 3 ±0.10

98 79*6 79 ±0.50 6 ±0.30

99 81*2.5 81 ±0.20 2.5 ±0.10

100 81*3 81 ±0.20 3 ±0.10

101 81*3.5 81 ±0.20 3.5 ±0.10

102 81*4 81 ±0.30 4 ±0.10

103 81*5 81 ±0.70 5 ±0.30

104 82*2.5 82 ±0.20 2.5 ±0.10

105 82*3 82 ±0.20 3 ±0.10

106 82*4 82 ±0.20 4 ±0.30

107 82*6 82 ±0.70 6 ±0.30

108 82*8 82 ±0.70 8 ±0.50

109 82*10 82 ±0.70 10 ±0.50

110 84*10 84 ±0.70 10 ±0.50

111 84*3 84 ±0.20 3 ±0.10

112 86*3 86 ±0.20 3 ±0.10

113 90*3 90 ±0.20 3 ±0.10

114 90*5 90 ±0.30 5 ±0.30

115 90*6 90 ±0.70 6 ±0.30

116 90*10 90 ±0.70 10 ±0.30

117 96*3 96 ±0.20 3 ±0.10

118 98*3 98 ±0.20 3 ±0.10

119 99*3 99 ±0.20 3 ±0.10

120 100*12.5 100 ±0.70 12.5 ±0.30

121 100*3.5 100 ±0.20 3.5 ±0.10

122 101*3 101 ±0.20 3 ±0.10

123 102*2.5 102 ±0.20 2.5 ±0.10

124 102*3 102 ±0.20 3 ±0.10

125 103*3 103 ±0.20 3 ±0.10

126 102*4 102 ±0.30 4 ±0.10

127 102*5 102 ±0.50 5 ±0.10 128 106*3 106 ±0.20 3 ±0.10

129 110*3 110 ±0.20 3 ±0.10

130 123*3.5 123 ±0.50 3.5 ±0.10

131 126*3.5 126 ±0.50 3.5 ±0.10

132 126*5 126 ±0.50 5 ±0.30

133 130*3 130 ±0.50 3 ±0.10

134 134*3 130 ±0.50 3 ±0.10

135 136*3 130 ±0.50 3 ±0.10

136 140*3.5 140 ±0.50 3.5 ±0.10

137 148*3.5 148 ±0.50 3.5 ±0.10

138 148*4 148 ±0.50 4 ±0.20

139 150*3 150 ±0.50 3 ±0.10

140 150*4 150 ±0.50 4 ±0.20

141 150*5 150 ±0.50 5 ±0.30

142 155*5 155 ±0.50 5 ±0.30

143 157*3 157 ±0.50 3.5 ±0.10

144 160*3.5 160 ±0.50 3.5 ±0.10

145 161*3.5 161 ±0.50 3.5 ±0.20

146 162*4 162 ±0.50 4 ±0.30

147 202*4 202 ±0.70 4 ±0.30

148 202*4.5 202 ±0.70 4.5 ±0.30

149 204*4 204 ±0.70 4 ±0.30

150 204*5 204 ±0.70 5 ±0.30

151 206*4.5 206 ±0.70 4.5 ±0.30

152 207*5 207 ±0.70 5 ±0.30

153 207.5*6 207.5 ±0.70 6 ±0.30

154 220*4.5 220 ±0.70 4.5 ±0.30

155 255*4 255 ±0.70 4 ±0.30

156 255*5 255 ±0.70 5 ±0.30

157 257*4.5 257 ±0.70 4.5 ±0.30

158 257*5 257 ±0.70 5 ±0.30

159 305*5 305 ±1.00 5 ±0.30

160 307*4.5 307 ±1.00 4.5 ±0.30

161 308*6 308 ±1.00 6 ±0.30

162 310*5 311 ±1.00 5 ±0.30

163 360*6 360 ±1.00 6 ±0.30

164 407*6 406 ±1.00 6 ±0.30

合集下载

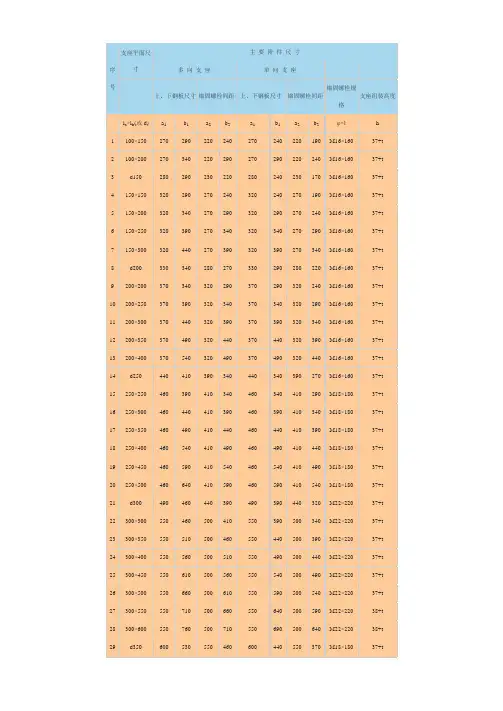

GYZF4四氟滑板橡胶支座-GJZF4四氟滑板橡胶支座上下钢板规格尺寸对应表
