电工电子 实训项目一览表

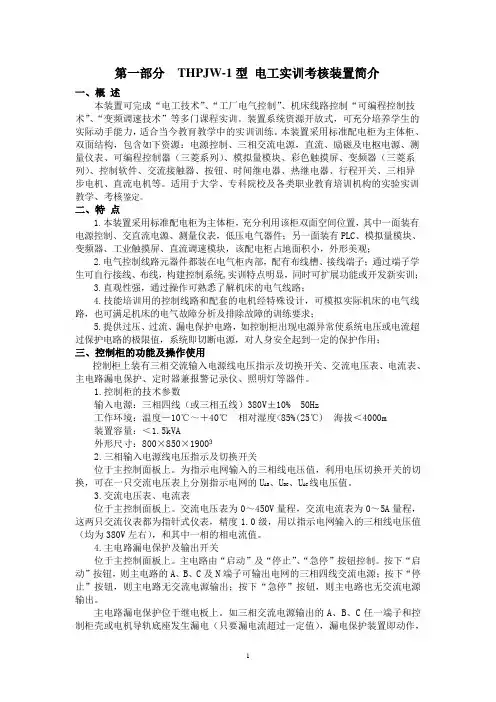

1 第一部分 THPJW-1型 电工实训考核装置简介

一、概 述

本装置可完成“电工技术”、“工厂电气控制”、机床线路控制“可编程控制技术”、“变频调速技术”等多门课程实训。装置系统资源开放式，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源，直流、励磁及电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、时间继电器、热继电器、行程开关、三相异步电机、直流电机等。适用于大学、专科院校及各类职业教育培训机构的实验实训教学、考核鉴定。

二、特 点

1.本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表，低压电气器件；另一面装有PLC、模拟量模块、变频器、工业触摸屏、直流调速模块，该配电柜占地面积小，外形美观；

2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统,实训特点明显，同时可扩展功能或开发新实训；

3.直观性强，通过操作可熟悉了解机床的电气线路；

4.技能培训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排除故障的训练要求；

5.提供过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值，系统即切断电源，对人身安全起到一定的保护作用；

三、控制柜的功能及操作使用

控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。

1.控制柜的技术参数

输入电源：三相四线（或三相五线）380V±10% 50Hz

工作环境：温度－10℃～＋40℃ 相对湿度<85%(25℃) 海拔＜4000m

装置容量：＜1.5kVA

2022电工电子技术实训报告

一、实习目的

二、实习器材

(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

(5)收音机(调频、调幅收音机实验套件及贴片调频收音机实验套件)。

三、实习内容

第一部分：调频、调幅收音机的组装制作。

这是本次实习的主要环节。实习第一天拿到器材后我们并没有直接做。先是听指导老师详细讲解各器件的用途与组装方法以及实习中用到的工具的使用及安全知识教育。之后我们组成员就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。因此对电烙铁这一关我们是不敢掉以轻心的。

元器件的识别：电路板上涉及到很多元件，二极管，三极管，电阻，电容(瓷片电容、电解电容)，变压器等等。电阻需要按色环来区别其电阻值，二极管，电解电容器的负极，三极管的三个引脚连接顺序等等有许多注意事项。瓷片电容两只引脚长度相等使用时不考虑正负极，其电容值标于电容器上。如果不细心辨别，很可能出现不必要的麻烦。好在我们组的都比较细心，在大家的合作下很快我们就有了一个初步的成果，远走在其他组的前面，这让我们很自豪。

总结起来我们的实习过程大概分为以下几个步骤：

(一)熟悉电路元件，掌握烙笔的使用方法

(二)发收音机装配零件，检查和熟悉各种零件

(三)熟悉收音机的装配图

(四)焊接各种零件及进行最后的组装。

过程中也遇到了不少的问题。如何使得焊接既美观又牢固，这是我们讨论得重点，虽然我们最后还是没有做到很好，但是通过实习我们的认识更进一步了。如何安排元件装的顺序也是一大问题。装元件过程中切忌急于求成，要有序推进，按部就班，才不会忘装、漏装一些器件。

目录

电子电工技能实训报告

专 业： 电子科学与技术

设计题目： 电工技能实训

班 级： 电本0901B

学生姓名： 金智忠

学 号： 47

电子科学与工程

目录

中级电工实训任务书

1.实训题目与内容：

1）基本工具的使用

2）导线的连接和绝缘恢复

3）实验台电源的测量

4）线槽的安装工艺

5）单向电度表连接

6）白帜灯，日光灯，单向插座的安装

7）三相电度表三项负载的连接

8）三项插座的安装测试

9）异地控制同一照明电路的安装

2.设计要求

1) 按时参加实训活动，注意人身安全

2) 严格按照工艺要求布线，接线

3) 接线，安装经调试能达到实训要求

4）写出实训报告（3000字左右）

3.参考资料

1.电工电子实验与计算机仿真 邹其洪主编 电子工业出版社

2.南寿松主编.电工实验与电工实践 中国标准出版社

3.赵便华主编.电工电子实习参考资料.机械工业出版社

4.李银华主编.电子线路设计指导.北京航空航天大学出版社

5.贺哲荣主编.电子线路识图技巧机械工业出版社

目录

4.设计时间地点

十七、十八周新实验楼325

5.答疑时间及地点

周一～周五 上午8：30～11：30 新实验楼自动化教研室

评分项目

评分标准 量化

分数 目录

1.独立分析与解决问题的能力 很强 较强 一般 不能

10

2.布线

工艺 规范 整洁 正确 杂乱 有错误

15

3.电路识图能力 很强 较强 一般 不能

10

4.电路调试情况 一次成功 二次成功 未成功 20

5.辅导答疑 积极 认真 应付 消极

10

6.设计态度 积极 认真 应付 消极

10

7.出勤 全勤 缺勤次数 10

8．报告书写

情况 规

范 整洁 杂乱

有错误

15 目录

《电气控制与PLC》课程综合实训项目

一、项目名称：C620-1型车床电气线路的安装与调试

二、项目能力目标

1、熟悉普通车床的基本组成和控制过程。掌握机床电气控制线路的特点和控制要求。提高识别机床电气控制电路的能力。

2、掌握成套低压电气控制柜的装配与调试方法。

3、提高机床电气控制线路的综合装配与调试能力。

三、项目实施环境条件

1. 场地：4#实训楼供用电实训室。

2. 设备：电气控制柜10套。

3. 工具仪表：常用电工工具，万用表1只。

4. 材料：三色导线若干

四、理论知识准备

1、机床的主要结构及运动形式

(1) 主要结构：C620-1型车床的结构示意图如图1所示，主要由车身、主轴变速箱、进给箱、溜板箱、溜板与刀架等几部分组成。

图1 普通车床的结构示意图

(2) 运动形式

车削加工的基本运动是主轴通过卡盘带动工件旋转，溜板带动刀架做直线移动。前者为主运动，承受车削时的主要切削功率；后者为进给运动，使刀具移动，进行切削。

机床的主传动是主轴的旋转运动，且由主轴电动机通过带传动传到主轴变速箱再旋转的；车床刀架的纵向运动与横向运动，均为进给运动。机床的其他进给运动是由1—进给箱 2—挂轮箱

3—主轴变速箱

4—溜板与刀架

5—溜板箱 6—尾架

7—丝杠 8—光杠

9—床身

主轴传给的。C620-1型车床的主轴和进给运动都是由一台电动机拖动的，由变速箱、主轴箱实现机械式有级调速。

因此，机床共有两台电动机，一台是主轴电动机，带动主轴旋转；另一台是冷却泵电动机，为车削工件时输送冷却液。

2、机床对电气线路的基本要求

(1) 机床共有二台电动机，其中1M是主轴电动机带动主轴旋转；2M是冷却液泵电动机，为车削工件时输送冷却液。

(2) 2台电动机功率都不大，主轴电动机启动时负载为轻载，故都采用380V电源供电，全压启动。

(3) 机床要求两台电动机只能单向运动， 且采用全压直接启动。
