电工电子基本操作技能实训第4章室内照明电路的安装与检修

室内照明线路安装实训报告室内照明线路安装实训报告范文（精选5篇）随着个人素质的提升，报告使用的次数愈发增长，不同种类的报告具有不同的用途。

那么报告应该怎么写才合适呢？下面是小编为大家收集的室内照明线路安装实训报告范文（精选5篇），欢迎阅读，希望大家能够喜欢。

室内照明线路安装实训报告1一、实习目的使我们对电气元件及电工技术有必须的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。

同时，通过实习得实际生产知识和安装技能，掌握室内照明线路、继电器控制线路及其元件的工作原理等电工技术知识，培养学生理论联系实际的潜力，提高分析问题和解决问题的潜力，增强独立工作潜力，培养学生团结合作，共同探讨，共同前进的精神。

二、时光安排时光任务星期一上午1、明确实习目的、资料、方式要求和进度2、学习基本工具的使用，电路安装的基本常识下午学习并安装室内照明电路星期二上午学习并安装电度表电路下午星期三上午学习并安装电动机的传动和点动控制电路下午学习并安装电动机的顺序控制电路星期四上午学习并安装电动机的逆反转控制电路下午写实习报告三、实习资料1、室内照明电路(1)目的要求a、熟悉实习工具的使用;b、掌握简单照明线路的基本接线(2)线路图：(3)步骤：a、按图接好导线，并固定在木板上;b、检查线路;c、通入电源，通过开关控制日光灯和灯泡，观察并记录现象;d、切断电源，拆除导线，2、电度表电路(1)目的要求a、了解电度表的工作原理和接线要求;b、接线时注意电度表的进出脚，不要接反，电度表工作时应竖直放置。

(2)线路图：电度表工作原理：电度表是利用电压和电流在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器计算出转盘转数而测出电能。

电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成(3)步骤：a、按图连接好导线b、检查线路;c、通入电源，合上空气开关，观察电度表转盘是否转动，记录现象;d、切断电源，拆除导线。

一、实习目的本次实习的主要目的是通过实际操作，了解和掌握照明电路的设计、安装和调试方法，熟悉常用照明电器的性能和安装工艺，提高自己的动手能力和电工技术水平。

二、实习内容1. 照明电路的设计首先，我们根据实训台空间及所给器材，设计照明电路平面图。

在设计中，我们充分考虑了电路的合理性、安全性、经济性和美观性。

电路平面图包括照明灯具、插座、开关、配电箱等元器件的布置和连接方式。

2. 照明电器的安装（1）白炽灯的安装：按照电路平面图，我们首先安装了白炽灯。

在安装过程中，我们了解了白炽灯的电路原理，掌握了单控白炽灯电路和双联电路的安装方法。

同时，我们还学会了如何检查和排除白炽灯电路的故障。

（2）日光灯的安装：在安装日光灯时，我们学习了镇流器和电子镇流器的接线方法，掌握了日光灯电路的安装技巧。

（3）插座的安装：我们按照电气平面图，正确安装了插座。

在安装过程中，我们了解了插座电路图，掌握了单相三孔扁插座和单相两孔插座的安装方法。

3. 照明电路的调试在安装完成后，我们对照明电路进行了调试。

首先，我们检查了电路的连通性，确保各元器件连接正确。

然后，我们对电路进行了通电试验，观察照明灯具、插座等是否正常工作。

三、实习心得通过本次照明电路的安装实习，我收获颇丰。

以下是我的一些心得体会：1. 学会了照明电路的设计方法，了解了电路的合理性和安全性在电路设计中的重要性。

2. 掌握了常用照明电器的安装工艺，提高了自己的动手能力。

3. 学会了电路的调试方法，了解了电路故障的排除技巧。

4. 深入了解了电工安全知识，提高了自己的安全意识。

总之，本次实习使我受益匪浅，为我今后从事电工行业打下了坚实的基础。

四、总结本次照明电路的安装实习，使我更加深入地了解了电工行业的相关知识和技能。

在今后的学习和工作中，我将继续努力，不断提高自己的技术水平，为我国电工事业贡献自己的力量。

第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。

现从以下几个方面介绍。

一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。

白炽灯有螺口式和插口式两种。

其组成结构如图4-1（a）（b）所示。

白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。

其中36V以下的属于低压安全灯泡。

灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。

（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。

表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。

室内照明线路的设计安装及检修1.照明需求：首先要确定照明需求，包括各个房间或区域的照明强度、灯具的数量和类型等。

可以根据房间的功能和使用情况来确定照明需求，比如客厅需要较亮的照明，卧室需要柔和的照明。

2.电源容量：根据照明需求确定每个房间或区域所需的电源容量。

一般来说，室内照明线路的负载不宜超过电线的额定负荷，以确保线路的安全运行。

3.线路布置：根据房间的布局和功能，设计合理的线路布置。

布置线路时要尽量避免线路交叉和过长，以减少线路损耗和故障的发生。

4.灯具选择：根据照明需求选择合适的灯具。

灯具的功率和亮度应与电源容量相匹配，同时要考虑灯具的能效和寿命。

1.布线：根据设计要求，在墙壁或天花板上进行电线的布线，确保每个灯具都有电源连接。

2.连接：将灯具和电线进行连接，根据电线颜色进行正确的连接。

3.安装开关：安装开关和插座，确保开关与灯具能够正常控制。

4.灯具安装：安装灯具，注意灯具的安装位置和角度，确保照明效果满足需求。

1.定期检查：定期检查室内照明线路的连接是否正常，灯具是否正常工作。

特别是灯泡和灯管的寿命较短，需要定期更换。

2.线路故障排查：如果出现照明线路故障，需要进行排查。

可以先检查开关和插座是否损坏，再进行线路的检查。

3.安全注意：在检修时要注意安全，切断电源后再进行操作。

如果遇到复杂的故障，最好请专业人士进行维修。

总结起来，室内照明线路的设计、安装和检修需要考虑照明需求、电源容量、线路布置和灯具选择等因素。

在安装和检修时，要按照正确的步骤进行操作，并注意安全。

定期检查和及时处理线路故障，可以确保室内照明线路的正常运行。

室内照明线路安装实训报告室内照明线路安装实训报告（通用5篇）我们眼下的社会，报告使用的频率越来越高，报告中提到的所有信息应该是准确无误的。

那么你真正懂得怎么写好报告吗？下面是小编整理的室内照明线路安装实训报告（通用5篇），仅供参考，欢迎大家阅读。

室内照明线路安装实训报告1一、实习目的1、了解室内装潢设计在金华的市场现状及前景，室内设计师实习报告。

2、进一步掌握ps，3dmax，cad等设计软件的运用。

3、初探做好室内设计师的方法，熟悉室内设计的方法和程序步骤。

4、培养人际交往与社交能力，为成为室内设计师作准备。

5、尝试把学校里学习的环境艺术设计相关理论运用到实习过程中。

二、实习单位综合概述xx市xx装饰工程有限公司，原晨帆设计工作室，公司成立以来，一直奉行：“坚持创新超越的工作理念”以独特的经营理念正稳步有序的发展。

三、实习内容及进度首先需要了解室内设计的程序步骤：1、设计准备阶段设计准备阶段主要是接受委托任务书，签订合同，或者根据标书要求参加投标；明确设计期限并制定设计计划进度安排，考虑各有关工种的配合与协调；熟悉设计有关的规范和定额标准，收集分析必要的资料和信息，包括对现场的调查踏勘以及对同类型实例的参观等。

明确设计任务和要求，如室内设计任务的使用性质、功能特点、设计规模、等级标准、总造价，根据任务的使用性质所需创造的室内环境氛围、文化内涵或艺术风格等；在签订合同或制定投标文件时，还包括设计进度安排，设计费率标准，即室内设计收取业主设计费占室内装饰总投入资金的`百分比。

2、方案设计阶段方案设计阶段是在设计准备阶段的基础上，进一步收集、分析、运用与设计任务有关的资料与信息，构思立意，进行初步方案设计，深入设计，进行方案的分析与比较。

确定初步设计方案，提供设计文件。

室内初步方案的文件通常包括：（1）平面图，常用比例1：50，1：100；（2）室内立面展开图，常用比例1：20，1：50；（3）平顶图或仰视图，常用比例1：50，1：100；（4）室内平图；（5）室内装饰材料实样版面；（6）设计意图说明和造价概算；初步设计方案需经审定后，方可进行施工图设计3、施工图设计阶段施工图设计阶段需要补充施工所必要的有关平面布置、室内立面和平顶等图纸，还需包括构造节点详细、细部大样图以及设备管线图，编制施工说明和造价预算。

第3章室内照明电路的安装与检修室内线路通常由导线、导线支持物和用电器具所组成。

室内线路的安装有明线安装和暗线安装两种，常见的配线方式有瓷夹板配线、瓷瓶配线、槽板配线、护套线配线和线管配线等。

照明电路是最常见的室内线路。

照明电路的安装与检修，是家庭、楼宇及工矿企业综合布线中最简单、最基本的内容，也是电气职业人员必须掌握的一项基本功。

3.1 照明电路常用电器3.1.1 开关1. 结构与选用照明电路用开关，其结构与性能，依环境的不同而有较大的差异。

常用电灯开关的外形结构如图3.1所示。

(a) (b) (c) (d) (e) (f)图3.1 常用电灯开关普通拉线开关(图 3.1(a))适用于一般场所；顶装式拉线开关(图 3.1(b))适用于吊装式灯座；防水拉线开关(图3.1(c))适用于户外一般场所或户内有水汽、有漏水等严重潮湿的场所；平开关(图3.1(d))和台灯开关(也称钮子开关，图3.1(f))适用于手能触及的户内一般场所；暗装开关(图3.1(e))适用于采用暗敷管线的建筑物。

2. 安装电灯开关的内部接线桩如图3.2所示。

电灯开关接线时，一个接线桩与电源的相线相第3章室内照明电路的安装与检修连，另一个接至灯座的接线桩。

安装拉线开关时，拉线口必须与拉向保持一致，否则容易磨断拉线；安装平开关时，应使操作柄向下时接通电路，扳向上时分断电路。

(a)接线式单联开关(b)平式单联开关(c)接线式双联开关图3.2 电灯开关内部接线桩3.1.2 灯座1. 结构与选用灯座又称灯头，用以固定、接通灯具，常用灯座的外形结构如图3.3所示。

(a) (b) (c) (d) (e) (f)图3.3 常用灯座插口吊灯座(图3.3(a))、插口平灯座(图3.3(b))、螺口吊灯座(图3.3(c))、螺口平灯座(图3.3(d))适用于户内一般场合的吊式灯和平装灯；防水吊灯座(图3.3(e))、防水平灯座(图3.3(f))适用于户外或户内潮湿的场所。

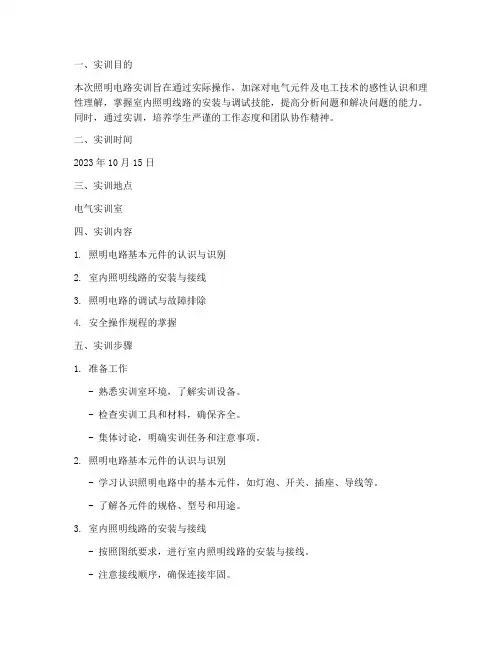

一、实训目的本次照明电路实训旨在通过实际操作，加深对电气元件及电工技术的感性认识和理性理解，掌握室内照明线路的安装与调试技能，提高分析问题和解决问题的能力。

同时，通过实训，培养学生严谨的工作态度和团队协作精神。

二、实训时间2023年10月15日三、实训地点电气实训室四、实训内容1. 照明电路基本元件的认识与识别2. 室内照明线路的安装与接线3. 照明电路的调试与故障排除4. 安全操作规程的掌握五、实训步骤1. 准备工作- 熟悉实训室环境，了解实训设备。

- 检查实训工具和材料，确保齐全。

- 集体讨论，明确实训任务和注意事项。

2. 照明电路基本元件的认识与识别- 学习认识照明电路中的基本元件，如灯泡、开关、插座、导线等。

- 了解各元件的规格、型号和用途。

3. 室内照明线路的安装与接线- 按照图纸要求，进行室内照明线路的安装与接线。

- 注意接线顺序，确保连接牢固。

- 检查线路，确保无短路、断路等故障。

4. 照明电路的调试与故障排除- 通电试验，观察照明电路是否正常工作。

- 发现故障，分析原因，进行排除。

- 确保照明电路安全、可靠运行。

5. 安全操作规程的掌握- 学习并掌握电气安全操作规程。

- 严格遵守操作规程，确保人身和设备安全。

六、实训结果1. 成功完成了室内照明线路的安装与接线。

2. 照明电路运行正常，无故障。

3. 掌握了照明电路的基本原理和安装技能。

4. 提高了安全操作意识。

七、实训体会1. 通过本次实训，对电气元件及电工技术有了更深入的了解。

2. 学会了室内照明线路的安装与调试方法，提高了动手能力。

3. 体会到团队协作的重要性，学会了与他人共同完成任务。

4. 增强了安全意识，明白了遵守操作规程的重要性。

八、实训总结本次照明电路实训是一次成功的实践活动。

通过实训，我们不仅掌握了照明电路的安装与调试技能，还提高了安全操作意识和团队协作能力。

在今后的学习和工作中，我们将继续努力，不断提高自己的专业技能，为我国电气事业的发展贡献自己的力量。

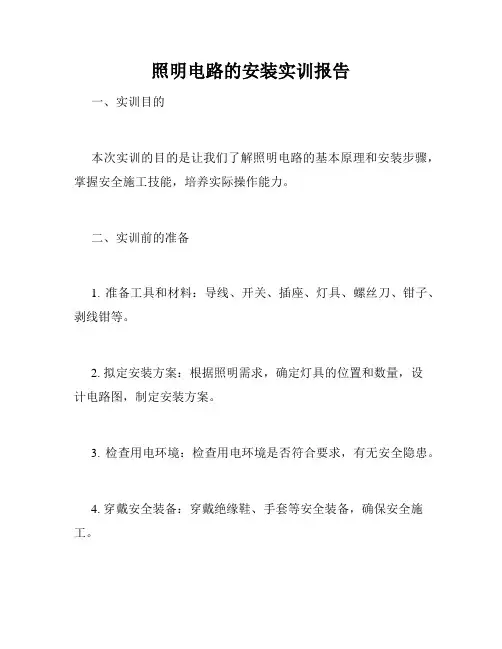

照明电路的安装实训报告
一、实训目的
本次实训的目的是让我们了解照明电路的基本原理和安装步骤，掌握安全施工技能，培养实际操作能力。

二、实训前的准备
1. 准备工具和材料：导线、开关、插座、灯具、螺丝刀、钳子、剥线钳等。

2. 拟定安装方案：根据照明需求，确定灯具的位置和数量，设
计电路图，制定安装方案。

3. 检查用电环境：检查用电环境是否符合要求，有无安全隐患。

4. 穿戴安全装备：穿戴绝缘鞋、手套等安全装备，确保安全施工。

三、实训操作步骤
1. 安装开关和插座：首先安装开关和插座。

开关的安装高度应当符合国家标准，插座应当安装在离地面较高的位置，以防误触电器。

2. 布置导线：根据电路图，将导线正确连接。

在铺设导线时，应注意导线直接接触地面和金属管道等会导致短路的地方要用绝缘套管保护。

3. 安装灯具：将灯具安装在预定位置上，并按照电路图正确连接。

4. 接通电源：在确认无误之后，接通电源。

检查灯具能否正常亮起，开关和插座是否正常工作。

四、安全注意事项
1. 在操作前要确保电源已经关闭。

2. 任何时候都不要将湿手放在电器上，以免触电。

3. 避免铺设导线时发生短路，导线接头处一定要使用绝缘套管保护。

4. 在操作时要穿戴绝缘鞋、手套等安全装备，避免触电。

五、实训心得
通过本次实训，我了解了照明电路的安装步骤和注意事项，掌握了实际操作技能。

在实际施工中，我将严格遵守安全规定，确保施工安全，提高工作效率。
