汽车组合仪表的设计与实现
汽车组合仪表是汽车驾驶舱内的重要部件，它能够为驾驶员提供车辆行驶、发动机运转、安全系统等各种信息。本文旨在探讨汽车组合仪表的设计思路、实现方法以及效果评估，并展望未来的发展方向。
在设计汽车组合仪表时，需要考虑到以下几个方面：
整体结构：汽车组合仪表一般由转速表、车速表、燃油表、水温表、气压表、里程表等多个仪表组成。这些仪表需要以方便驾驶员读取的方式布局和设计。
显示方式：汽车组合仪表通常采用LED、LCD、VFD等显示技术，以提供高清晰度、高亮度的数字或图形显示。一些高端车型还采用了全液晶仪表，以提供更加个性化的显示风格和更多的信息。
数据来源：汽车组合仪表的数据来源于各种传感器和控制系统。例如，车速表和转速表的数据来自车速传感器和曲轴传感器；燃油表的数据来自油量传感器；水温表的数据来自水温传感器等。
汽车组合仪表的实现方法包括硬件和软件两个方面。
硬件实现：汽车组合仪表的硬件通常包括传感器、控制器、显示屏等。传感器负责采集各种数据，如车速、转速、油量、水温等；控制器则负责处理这些数据，并输出相应的控制信号，以驱动显示屏显示相应的信息；显示屏则负责将信息呈现给驾驶员。
软件实现：汽车组合仪表的软件部分主要包括数据采集、数据处理、数据显示等模块。数据采集模块负责从传感器中读取数据；数据处理模块则对采集到的数据进行处理和分析，以便于显示；数据显示模块则负责将处理后的数据在显示屏上显示出来。
对于汽车组合仪表的实际效果评估，主要从以下几个方面进行考虑：
显示清晰度：评估汽车组合仪表显示屏的清晰度是否足够高，以便于驾驶员在各种光线条件下都能够清晰地读取信息。
数据准确性：评估汽车组合仪表传感器采集数据的准确性和可靠性，以及控制器处理数据的准确性和实时性。
响应速度：评估汽车组合仪表的响应速度是否足够快，以便于驾驶员在车辆行驶过程中能够及时地获取相关信息。
可读性：评估汽车组合仪表的信息显示是否直观易懂，以便于驾驶员能够快速地理解和掌握车辆的行驶状态信息。 汽车组合仪表的设计与实现需要综合考虑结构、显示方式、数据来源等多个方面因素，以及硬件和软件的实现方法。在实际使用过程中，需要显示清晰度、数据准确性、响应速度等方面，以便于为驾驶员提供准确、及时、可读性强的车辆信息。
1
仪表系统的组成及作用
学习目标
(1) 通过本任务学习能掌握通过汽车仪表板信息读取；
(2) 汽车运行参数及状态。
一、汽车仪表的作用
汽车仪表的作用是监测汽车的运行状况。使驾驶员随时观察与掌握汽车各系统工作状态的相关信息，故而在驾驶室转向盘的前方台板上装有仪表盘。
仪表盘包括了发动机转速表、车速表、里程表、燃油表、水温表、机油压力表以及各种报警显示装置等内容。由于仪表系统是司机了解汽车工作状况的“眼睛”，对确保汽车行车安全、及时排除故障和避免发动机出现严重故障起着重要的作用，因此要求各个仪表结构简单、工作可靠、显示数据清晰、准确、指示值受电源的电压波动和环境温度变化的影响小，除此之外，仪表的抗震、耐冲击性能也要好。
二、汽车组合仪表的类型
过去的车辆将各种分体的仪表零散安装在车内，而现在的汽车都将各种不同功能的仪表和只是警告灯安装在一起，形成了现在的仪表系统。
1.组合仪表的分类
汽车组合仪表按内部结构可分为：
1） 机械式仪表
就是基于机械作用力而工作的仪表。
机械式仪表
2）. 模拟电路电子式仪表
基于电测原理,通过各类传感器将被测的非电量变换成电信号（模拟量）以及电子器件（分立元件和集成电路）加以测量的仪表，现在均采用各种专用集成电路。
2
模拟电路式仪表
3）. 数字式仪表
就是由ECU采集传感器的信号，将模拟量转换为数字量，经分析处理后控制显示装置的仪表。
数字式仪表（宝马5系）
2. 汽车仪表的发展趋势
早期的机械式仪表早已经淘汰。传统的汽车仪表多为机电模拟仪表，只能给驾驶员提供汽车运行中必要而又少量的数据信息，已远远不能满足现代汽车的要求，如图6-4a所示。
随着电子技术的发展，多功能、高精度、高灵敏度、读数直观的电子数字显示及图像显示的仪表不断在汽车上应用，如图6-4b所示。
汽车仪表正向综合信息系统的方向发展，其功能不局限于现在的车速、里程、发动机转速、油量、水温、方向灯指示等，还增添了一些新功能，比如带ECU的智能化汽车仪表，能指示安全系统运行状态，如轮胎气压、制动装置、安全气囊等。

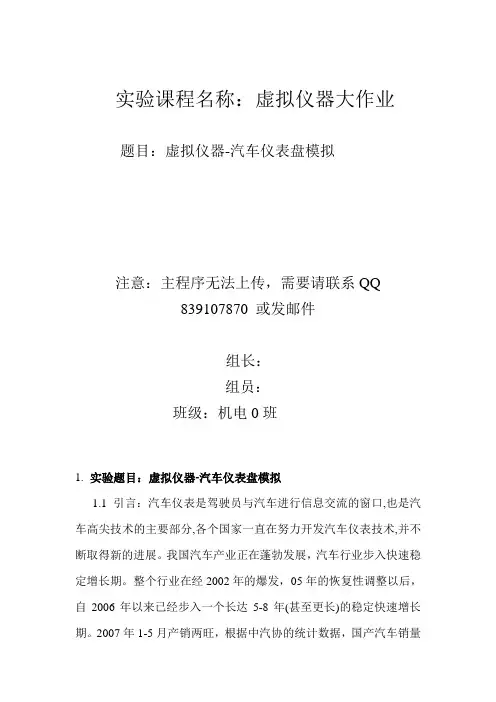

实验课程名称：虚拟仪器大作业
题目：虚拟仪器-汽车仪表盘模拟
注意：主程序无法上传，需要请联系QQ
839107870 或发邮件
组长：
组员：
班级：机电0班
1. 实验题目：虚拟仪器-汽车仪表盘模拟
1.1引言：汽车仪表是驾驶员与汽车进行信息交流的窗口,也是汽车高尖技术的主要部分,各个国家一直在努力开发汽车仪表技术,并不断取得新的进展。我国汽车产业正在蓬勃发展，汽车行业步入快速稳定增长期。整个行业在经2002年的爆发，05年的恢复性调整以后，自2006年以来已经步入一个长达5-8年(甚至更长)的稳定快速增长期。2007年1-5月产销两旺，根据中汽协的统计数据，国产汽车销量同比增长22.03%，其中乘用车销售2,572,650辆，同比增长21.09%。2007年我国汽车市场产销量将达830万辆，总体增长率达16.3%，更促使最近几年我国汽车保有量持续上升，截至2006年年底，我国民用汽车的保有量从1998年不足1500万辆，一举跃升为3568万辆，比2005年增长了12.27%，如此一来，就为我国汽车备件市场提供了庞大的市场需求空间。然而汽车仪表正逐步向智能化和数字化方向发展,用数字化的虚拟仪表取代我国现阶段普遍采用的电子式或电器式仪表已成为实现车辆自动化的一个重要课题。利用虚拟仪器技术模拟汽车仪表盘,设计综合数据采集、信号分析、仪器面板设计等多项内容的虚拟汽车仪表盘。利用LabVIEW软件产生虚拟转速、耗油、速度等模拟和数字信号源,然后再进行模拟和数字信号的采集和分析,转换建立函数模型在虚拟仪表盘上显示发动机转速、汽车车速、油耗量、温度变化及转向灯等信息。利用虚拟仪器技术模拟汽车仪表盘,不仅可以完成先进汽车仪表盘的功能,而且还可以免去汽车机械及电子器件,降低成本,提高可研性,在计算机测控技术、汽车电子技术等课程的教学及开放实验中具有广泛的实用价值。
筌 窒 Ｄｅｖｅｌｏｐｉｎｇ Ｒｅｓｅａｒｃｈ
车用电子显示装置及数字仪表技术与现状
顾 雨
（江苏联合技术学院盐城机电分院机电】 程系２２４００５）
摘要：传统的仪表为的数据信息己远远不能满足现代汽车新技术的发展要求，电子显示的数字化仪表
已逐渐成为汽车仪表发展的主流。本文系统分析了电子显示装置及数字仪表的技术，并对现代车用数字
仪表综合系统现状进行了介绍。
关键词：电子显示状置；数字仪表；综合信息系统；控制器局域网络
Ａｂｓｔｒａｃｔ：Ａｓ ｔｈｅ ｄａｔａ ｉｎｆｏｒｍａｔｉｏｎ ｂａｓｅｄ ｏｎ ｔｈｅ ｔｒａｄｉｔｉｏｎａｌ ｉｎｓｔｒｕｍｅｎｔ ｃａｎｎｏｔ ｓａｔｉｓｆｙ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｎｅｗ
ｔｅｃｈｎｏｌｏｇｙ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｍｏｄｅｒｎ ａｕｔｏｍｏｂｉｌｅ ｔｏ ａ ｌａｒｇｅ ｄｅｇｒｅｅ，ｔｈｅ ｄｉｇｉｔａｌ ｉｎｓｔｒｕｍｅｎｔ ｏｆ ｅｌｅｃｔｒｏｎｉｃ ｄｉｓｐｌａｙ
ｈａｓ ｇｒａｄｕａｌｌｙ ｂｅｃｏｍｅ ｔｈｅ ｍａｉｎｓｔｒｅａｍ ｏｆ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ａｕｔｏｍｏｂｉｌｅ ｉｎｓｔｒｕｍｅｎｔ．Ｔｈｉｓ ｐａｐｅｒ ｓｙｓｔｅｍａｔｉｃａｌｌｙ
ａｎａｌｙｓｅｓ ｔｈｅ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｅｌｅｃｔｒｏｎｉｃ ｄｉｓｐｌａｙ ｄｅｖｉｃｅ ａｎｄ ｄｉｇｉｔａｌ ｉｎｓｔｒｕｍｅｎｔ，ａｎｄ ｏｕｔｌｉｎｅｓ ｔｈｅ ｓｔａｔｕｓ ｑｕｏ ｏｆ
ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｓｙｓｔｅｍ ｏｆ ｍｏｄｅｒｎ ａｕｔｏｍｏｂｉｌｅ ｄｉｇｉｔａｌ ｉｎｓｔｒｕｍｅｎｔ．
Ｋｅｙ ｗｏｒｄｓ：ｅｌｅｃｔｒｏｎｉｃ ｄｉｓｐｌａｙ ｄｅｖｉｃｅ：ｄｉｇｉｔａｌ ｉｎｓｔｒｕｍｅｎｔ：ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｉｎｆｏｒｍａｔｉｏｎ ｓｙｓｔｅｍ：Ｃｏｎｔｒｏｌｌｅｒ Ａｒｅａ
Ｎｅｔｗｏｒｋ
电子显示的数字化仪表特点
