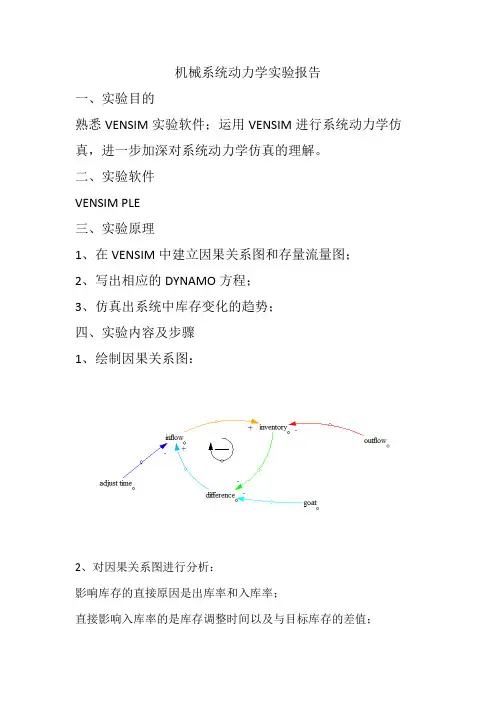

机械系统动力学实验报告
一、实验目的
熟悉VENSIM实验软件；运用VENSIM进行系统动力学仿真，进一步加深对系统动力学仿真的理解。
二、实验软件
VENSIM PLE
三、实验原理
1、在VENSIM中建立因果关系图和存量流量图；
2、写出相应的DYNAMO方程；
3、仿真出系统中库存变化的趋势；
四、实验内容及步骤
1、绘制因果关系图：
2、对因果关系图进行分析：
影响库存的直接原因是出库率和入库率；
直接影响入库率的是库存调整时间以及与目标库存的差值； 影响差值的直接因素是库存量以及目标库存。
其中入库率、库存量以及差值形成一个因果环，是负反馈，且是顺时针方向。
2、根据因果关系图画出存量流量图：
五、实验结果及其分析 结果分析：参数设置中我将库存量的初始值设为2000，目标库存设为5000，出库率最初设为10，调整时间为50，但是此时离达到目标库存还有距离，所以经过多次调整，最终得到将出库率设为0.01，库存调整时间设为100天时，结果与目标库存最为接近，为4998.98托盘。
系统动力学中的因果反馈回路
因果反馈回路：影响力的循环
人类社会是一个复杂而纷繁的系统，各个因素相互影响，相互作用。系统动力学中的因果反馈回路，揭示了这些相互关系和互动的规律。因果反馈回路是指一个系统中各个因素之间的相互作用，这种作用会产生一种循环的效应，从而影响系统的行为和发展。
在因果反馈回路中，存在着正反馈和负反馈两种不同的作用方式。正反馈是指当某个因素的变化引起其他因素的变化，而这些变化又进一步放大了原始因素的变化，形成一个正向的循环；负反馈则是指当某个因素的变化引起其他因素的变化，而这些变化又抑制了原始因素的变化，形成一个负向的循环。
以人类社会中的教育系统为例，可以看到因果反馈回路的作用。教育是社会发展的重要组成部分，它通过培养人才和传播知识，对社会的发展起着重要的推动作用。在教育系统中，存在着正反馈和负反馈的因果关系。
正反馈回路在教育系统中起到了重要的推动作用。当一个社会对教育的重视程度增加时，投入到教育领域的资源也会相应增加。这些资源的增加又能够提高教育质量和水平，培养出更多的有能力和素质的人才。而这些人才的培养又能够进一步推动社会的发展，提高生产力和创新能力。这种正反馈的作用机制，使得教育系统在推动社会发展中起到了重要的作用。
然而，负反馈回路在教育系统中也起到了重要的调节作用。当教育资源过度集中在某些地区或某些群体时，其他地区和群体的教育资源就会相对不足。这种不平衡的现象会导致社会的不公平和不稳定，进而影响到整个教育系统的良性发展。为了解决这个问题，社会需要采取一系列的措施来调节教育资源的分布，确保教育的公平性和可持续性。这种负反馈的调节机制，使得教育系统能够更好地适应社会的需求和变化。
除了教育系统，因果反馈回路在许多其他领域中也发挥着重要的作用。比如，在经济系统中，正反馈回路可以导致经济危机的发生和扩大，而负反馈回路则可以调节经济波动，保持经济的稳定和可持续发展。在环境系统中，正反馈回路可以导致环境恶化和生态破坏，而负反馈回路则可以修复和保护环境。在社会系统中，正反馈回路可以导致社会动荡和冲突的升级，而负反馈回路则可以调节社会秩序和和谐。
第四章 系统动力学仿真模型
由于上海地区的汽车市场只是全国市场的一部分，其供应系统除了上海本地汽车生产企业之外，还有全国各地的汽车企业。随着加入WTO，汽车产业逐步放开，将使我国的汽车市场成为国际市场的一部分，而价格也将与国际市场接轨。另外世界汽车市场上潜在的生产能力极大，总体上已经形成生产过剩的卖方市场。因此上海地区的汽车市场主要是需求问题。研究上海市私车发展的主要问题也将是需求问题。本文建立上海地区私车变化的系统动力学模型，从需求方面来研究上海市的私车发展。
§4.1 系统分析
§4.1.1 系统边界的确定
系统动力学分析的系统行为是基于系统内部要素相互作用而产生的，并假定系统外部环境的变化不给系统行为产生本质的影响，也不受系统内部因素的控制。因此系统边界应规定哪一部分要划入模型，哪一部分不应划入模型，在边界内部凡涉及与所研究的动态问题有重要关系的概念模型与变量均应考虑进模型；反之，在界限外部的那些概念与变量应排除在模型之外。
图4-1 上海市私家车系统组成结构图
根据系统论原理，一个完整的城市居民私家车消费系统不仅包括汽车的流通、交换和消费等环节，而且还包括城市人口、经济、社会环境和消费政策、公交等其他指系统，它是一个复杂的社会经济大系统（图4-1）。只有建立一个适合于该系统的动态分析模型，才可能全面准确地研究系统中各因素间的相互作用关系和它们对系统行为的影响。
根据系统建模的目的，本文研究系统的界限大体包括以下内容：
私车的需求量
私车的报废量
私车的市场保有量
私车的价格
私车的使用费用
私车的上牌费用
牌照限额
居民人均可支配收入
上海市人口数量
上海市总户数 私车发展系统
城市公交系统 城市市政系统 汽车市场系统 人口经济系统 政策因素
公交汽车、出租车数量
停车车位
道路面积
此外，还有其他许多内容，如摩托车的数量、汽车的质量、品牌种类等，均不划入系统的界限内。
§4.1.2 因果关系分析
系统动力学概述
系统动力学（System Dynamics）是一种以反馈控制理论为基础，用于研究复杂动态系统的计算机仿真方法。它是由麻省理工学院的杰伊·福瑞斯特（Jay Forrester）于1956年提出的，主要用于理解和预测复杂系统的行为。
系统动力学的主要特点是将系统看作是由相互作用的元素组成的整体，这些元素之间的相互作用是通过信息流和物流来实现的。系统动力学模型通常包括因果关系图、库存流量图和速率变量图等组成部分。
因果关系图是系统动力学模型的基础，它描述了系统中各个元素之间的因果关系。库存流量图则用来描述系统中的物质或信息的流动情况，而速率变量图则用来描述系统中的变化速度。
系统动力学的主要优点是能够处理非线性、时变和复杂的系统问题，而且模型的建立和求解过程相对简单。此外，系统动力学还具有很强的直观性和易理解性，因此被广泛应用于经济、社会、生态、工程等领域。
然而，系统动力学也有其局限性。首先，由于系统动力学模型是基于一定的假设建立的，因此模型的准确性受到假设的影响。其次，系统动力学模型通常只考虑了系统的主要因素，忽略了一些次要因素，这可能导致模型的预测结果与实际情况有所偏差。最后，系统动力学模型的求解过程通常需要计算机辅助，这对于一些没有计算机技术背景的人来说可能是一个挑战。
尽管存在这些局限性，但系统动力学仍然是一种非常有用的工具，它为我们理解和预测复杂系统的行为提供了一种有效的方法。随着计算机技术的发展和系统动力学理论的进一步完善，我们有理由相信，系统动力学将在未来的科学研究和实践中发挥更大的作用。
