WI-中频电阻焊机操作说明书

微电脑电阻多点焊 控制器

使用说明书

青岛高科技工业园

伊 特 焊 接 设 备 研 究 所

使用说明

本控制器由1台PLC和2台焊接控制器组成，采用同一脚踏开关控制两台焊机，进行分时焊接。

具体操作如下:

一．参数设置说明

1.焊接控制器所需设置项目：预压时间、加压时间、焊接时间、焊接电流、休止时间.(其他项目可以不进行设置)。

2.两台焊接控制器的设置参数除了预压时间、加压时间不同以外，其它应为大体一致。

参数如表:

焊接控制器 预压时间 加压时间 焊接时间 焊接电流 休止时间

1 25 15 10 90 10

2 0 0 10 90 10

注：

1.以上参数均为大体，要根据实际情况进行调节。如，焊接电流，焊接时间要跟据工件的厚薄而定。

2. 休止时间只在连续焊中起作用，在点焊中可以不设置。

二 .接线说明

1.PLC——焊接控制器部分

（1）电磁阀+/-端子：指两台焊机的焊头电磁阀并联在此两端子上。

（2）其它端子均已连接至对应的焊接控制器，若要重接，请事先标记清楚！

（3）具体接线请参考“控制部分接线图”。

2.可控硅板——焊接控制器

（1）接线端子已标明，请对应接线。

（2）具体接线请参考“主回路图”。

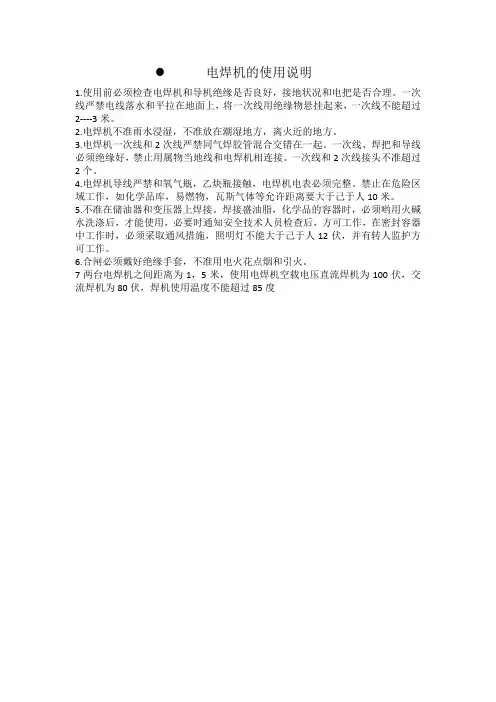

 电焊机的使用说明

1.使用前必须检查电焊机和导机绝缘是否良好，接地状况和电把是否合理。一次线严禁电线落水和平拉在地面上，将一次线用绝缘物悬挂起来，一次线不能超过2----3米。

2.电焊机不准雨水浸湿，不准放在潮湿地方，离火近的地方。

3.电焊机一次线和2次线严禁同气焊胶管混合交错在一起。一次线、焊把和导线必须绝缘好，禁止用属物当地线和电焊机相连接。一次线和2次线接头不准超过2个。

4.电焊机导线严禁和氧气瓶，乙炔瓶接触，电焊机电表必须完整。禁止在危险区域工作，如化学品库，易燃物，瓦斯气体等允许距离要大于己于人10米。

5.不准在储油器和变压器上焊接。焊接盛油脂，化学品的容器时，必须哟用火碱水洗涤后，才能使用，必要时通知安全技术人员检查后，方可工作，在密封容器中工作时，必须采取通风措施，照明灯不能大于己于人12伏，并有转人监护方可工作。

6.合闸必须戴好绝缘手套，不准用电火花点烟和引火。

7两台电焊机之间距离为1，5米，使用电焊机空载电压直流焊机为100伏，交流焊机为80伏，焊机使用温度不能超过85度

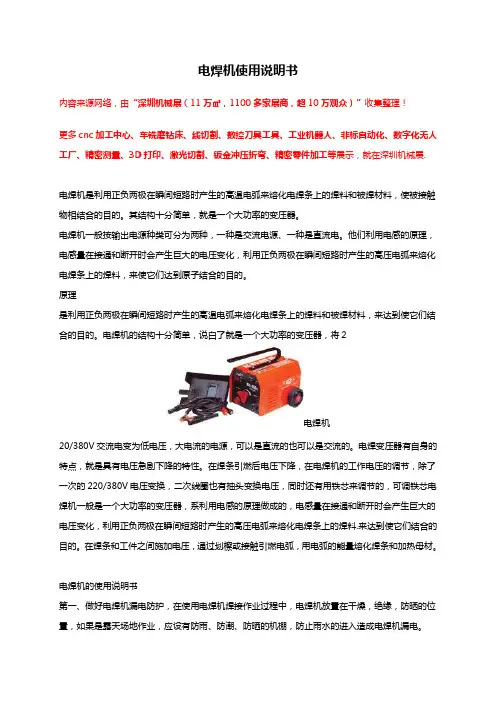

电焊机使用说明书

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，使被接触物相结合的目的。其结构十分简单，就是一个大功率的变压器。

电焊机一般按输出电源种类可分为两种，一种是交流电源、一种是直流电。他们利用电感的原理，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来使它们达到原子结合的目的。

原理

是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，来达到使它们结合的目的。电焊机的结构十分简单，说白了就是一个大功率的变压器，将2

电焊机

20/380V交流电变为低电压，大电流的电源，可以是直流的也可以是交流的。电焊变压器有自身的特点，就是具有电压急剧下降的特性。在焊条引燃后电压下降，在电焊机的工作电压的调节，除了一次的220/380V电压变换，二次线圈也有抽头变换电压，同时还有用铁芯来调节的，可调铁芯电焊机一般是一个大功率的变压器，系利用电感的原理做成的，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料.来达到使它们结合的目的。在焊条和工件之间施加电压，通过划檫或接触引燃电弧，用电弧的能量熔化焊条和加热母材。

电焊机的使用说明书

第一、做好电焊机漏电防护，在使用电焊机焊接作业过程中，电焊机放置在干燥，绝缘，防晒的位置，如果是露天场地作业，应设有防雨、防潮、防晒的机棚，防止雨水的进入造成电焊机漏电。

第二、做好电焊现场防火，防爆安全措施，在电焊机焊接作业现场10m范围内，不得堆放油类、木材、氧气瓶、乙炔发生器等易燃、易爆物品，在现场附近有沙土，消防灭火器等消防设施。

点焊逆变电源

使用说明书

1

目 录

1. 使用注意事项 .............................................................................................................................. 2

1.1 安全注意事项 .................................................................................................................... 3

1.2 使用前注意事项 ................................................................................................................ 5

2. 概述 .............................................................................................................................................. 5

2.1 机器的原理 ........................................................................................................................ 5

2.2 机器的特点 ........................................................................................................................ 5
