陕西省2018年试题研究第十二讲电路初探

一、选择题：本题共15小题，每小题2分，共32分。

在每小题给出的四个选项中，只有一项符合题目要求的。

1．小明进入考场后，对他身边的物理现象，解释正确的是A．扇一扇感觉凉快是因为他周围空气的温度降低了B．矿泉水瓶里的冰块逐渐变为水是液化现象C．钢尺摸起来比塑料凉，是因为钢尺的导热性能差D．手机不允许代入考场，是因为手里可利用电磁波传递信息答案：D2．2018年5月1日晚，在大雁塔北广场上演了一场水舞光影秀。

巨型灯柱阵、多台超高清投影机和音乐喷泉交错配合，使大雁塔隐在光幕之中，美轮美奂，这是中华文化和现代科技的一次完美结合，下列关于这场光影秀的说法不正确的是A．发光的灯柱是光源B．光的三原色是红、绿、蓝C．音乐喷泉形成的水幕对光只有反射作用D．演出过程中高清投影机可形成逼真的实像答案：C3．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是A电流表测量干路中的电流B电压表不能测量L1两端的电压C取下L1时，L2正常发光D只断开开关S2时，电压表有示数答案：C4．在高速公路长下坡路端的外侧，常设有如图所示的避险车道，供刹车失灵的车辆自救，当失控车辆冲上该车道时，被强制减速停车，下列说法不正确的是A．避险车道相当于一个斜面B．以相同速度行驶时，大货车比小轿车的动能大C．下坡路段刹车失灵的大货车动能越来越大D．大货车冲上避险车道时，动能全部转化为重力势能答案：D5．如图是一模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是A．电动机转动时把机械能转化为电能B．发电机是利用电磁感应现象工作的C．电池电压降低时，风扇a的转速不会改变D．风力大小不会影响小灯泡发光亮度答案：B6．如图所示的不锈钢空调架，安装时横杆OB伸出墙外由斜杆AC支撑，其中O、A两点固定在墙上，C端固定在横杆OB上，通常将空调室外机置于该支架上不靠近墙体，下列说法正确的是A．空调架对墙没有力的作用B．若以O为支架，OB一定是一个省力杠杆C．若室外机向外移动，AC对OB的支撑力变大D．室外机不能紧靠墙体主要是为了防止漏电答案：C7．关于家庭电路和安全用电的说法正确的是A．检查和维修电路时，必须首先切断电源B．使用测电笔时，手不能接触笔上任何金属体C．只有大功率用电器才需使用三孔插座D．家庭电路中，电能表是用来测量电功率的仪表答案：A8．如图是一辆长达30m的无轨电动列车，它外观采用流线型结构，与燃料汽车相比，行驶时电动机比内燃机的噪声小很多，与有轨电车相比，它拐弯灵活，下列关于无轨电车的说法不正确的是A．流线型结构有利用减小行驶中受到的空气阻力B．灵活拐弯时无轨电车的运动状态不改变C．行驶时噪声小是在声源处减弱噪声D．电动车取代燃料汽车可减小对大气的污染【答案】B五、填空及作图题24．夏天，将厚衣物和樟脑丸装入带有排气孔的塑料收纳袋内，用抽气筒向外抽气，收纳袋在______作用下体积缩小，如图所示，抽气时，抽气筒壁因摩擦而发热，这是通过________的方式改变了它的内能，冬天打开收纳袋，会闻到樟脑的气味，说明了分子___________；【答案】大气压；做功；在不停地做无规则运动（或在运动）；25．龙舟赛上，运动员手持船桨奋力向后划水，龙舟向前运动，这是因为物体间力的作用是_________的，比赛时，并排前进的龙舟不能离得太近，是由于两龙舟间水的流速越大，压强_________，容易相撞，龙舟在超过对手时，它们是相对_____________（选填“运动”或“静止”）的。

陕西省西安市远东第一中学物理第十二章 电能 能量守恒定律精选测试卷一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．用图甲中所示的电路测定一种特殊的电池的电动势和内阻，它的电动势E 约为8V ，内阻r 约为30Ω，已知该电池允许输出的最大电流为40mA ．为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有:A ．电流表A(量程0.05A ，内阻约为0.2Ω)B ．电压表V(量程6V ，内阻20kΩ)C ．定值电阻R 1(阻值100Ω，额定功率1W)D ．定值电阻R 2(阻值200Ω，额定功率1W)E.滑动变阻器R 3(阻值范围0~10Ω，额定电流2A)F.滑动变阻器R 4(阻值范围0~750Ω，额定电流1A)G.导线和单刀单掷开关若干个(1)为了电路安全及便于操作，定值电阻应该选___________；滑动变阻器应该选___________．(均填写器材名称代号)(2)接入符合要求的实验器材后，闭合开关S ，调整滑动变阻器的阻值，读取电压表和电流表的示数．取得多组数据，作出了如图乙所示的图线．根据图象得出该电池的电动势E 为___________V ，内阻r 为___________Ω．(结果均保留2位有效数字)【答案】R 2 R 4 7.8 29【解析】【分析】（1）应用欧姆定律求出电路最小电阻，然后选择保护电阻；根据电源内阻与保护电阻的阻值，选择滑动变阻器．（2）电源的U -I 图象与纵轴交点的坐标值是电源的电动势，图象斜率的绝对值是电源内阻．【详解】（1）[1]为保护电源安全，电路最小电阻8Ω200Ω0.040R ==最小， 保护电阻阻值至少为 200Ω30Ω170Ω100Ω-=>，则保护电阻应选定值电阻2R ；[2]电源等效电阻（电源内阻与保护电阻之和）为200Ω，为进行多次实验，测出多组实验数据，滑动变阻器应选滑动变阻器4R ．（2）[3]由电源U -I 图象可知，图象与纵轴的交点坐标值是7.8，则电源电动势E =7.8V ，[4]图象斜率7.82290.034U k I ∆==≈Ω∆， 电源内阻 222920029r k R =-=Ω-Ω=Ω．2．听说水果也能做电池，某兴趣小组的同学将一个土豆做成水果电池．同学们通过查阅资料知道这种水果的电动势大约1伏左右,又用量程为0～3V 、内阻约50kΩ的伏特表测其两极时读数为0.96V ．可是当他们将四个这样的水果电池串起来给标为3V ，0.5A 的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V 多．(1)据你分析,出现这种现象的原因应当是：__________（不要求写分析、推导过程）．（2）为了能尽可能准确测定水果电池的电动势和内阻,若实验室除了导线和开关外，还有以下一些器材可供选择：A ．电流表A 1（量程为0～0.6A ，内阻为1Ω）B ．灵敏电流表A 2（量程为0～0.6mA ，内阻为800Ω）C ．灵敏电流表A 3（量程为0～300μA ，内阻未知）D ．滑动变阻器R 1 （最大阻值约10Ω）E ．滑动变阻器R 2（最大阻值约2kΩ）F ．变阻箱（0～9999Ω）①实验中应选择的器材是_____________(填器材前的字母代号)．②在方框中画出应采用的电路________．【答案】水果电池的内阻太大． BF【解析】【分析】【详解】（1）根据闭合电路欧姆定律可得电路电流E I R r=+，要想灯泡发光，就得有较大电流，只是电动势高还不行，必须内阻也小才行，所以灯泡不亮的原因是水果电池的内阻太大． （2）①本题中电流表1A 量程太大，3A 内阻未知，所以选2A 较好；由于没有电压表，所以选电阻箱将电路串联，利用闭合电路欧姆定律可以测出内阻．故实验中应选择的器材是B 、F ．②实验电路如下图【点睛】测电源电动势和内阻的方法虽然各不相同，但是都是根据闭合电路欧姆定设计的．3．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A ．被测干电池一节B ．电流表A 1 :量程0〜0. 6A ，内阻约为0.2C ．电流表A 2:量程0〜0.6A ，内阻为0.1D ．电压表V 1:量程0〜3V ，内阻未知E.电压表V 2 :量程0〜15V ，内阻未知F.滑动变阻器R 1:0〜10，2AG.滑动变阻器R 2:0〜100，1AH.开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差。

陕西省2018年中考物理试题一、选择题1. 小明进入考场后，对他身边的物理现象，解释正确的是A. 扇一扇感觉凉快是因为他周围空气的温度降低了B. 矿泉水瓶里的冰块逐渐变为水是液化现象C. 钢尺摸起来比塑料凉，是因为钢尺的导热性能差D. 手机不允许代入考场，是因为手机可利用电磁波传递信息【答案】D【解析】解：A．扇一扇感觉凉快是因为扇一扇加快了空气的流动，从而加快了汗液的蒸发，蒸发吸热，降低人体的温度，故A错误。

B．冰块由固态变为液态，属于熔化现象，故B错误。

C．钢尺摸起来比塑料凉，是因为钢尺的导热性能好，塑料尺的导热性能差。

当用手触摸凉的钢尺时，热很容易被传递出去，使手的温度降低，故C错误。

D．电磁波可以传递信息，所以不允许把手机带入考场，故D正确。

故答案为D。

点睛：金属具有良好的导热性，常用来制造加热容器等。

而非金属导热性比较弱，常用作加热容器的把手；2. 2018年5月1日晚，在大雁塔北广场上演了一场水舞光影秀。

巨型灯柱阵、多台超高清投影机和音乐喷泉交错配合，使大雁塔隐在光幕之中，美轮美奂，这是中华文化和现代科技的一次完美结合，下列关于这场光影秀的说法不正确的是A. 发光的灯柱是光源B. 光的三原色是红、绿、蓝C. 音乐喷泉形成的水幕对光只有反射作用D. 演出过程中高清投影机可形成逼真的实像【答案】C【解析】解：A．能自行发光的物体叫做光源，所以发光的灯柱是光源。

故A正确。

B．光的三原色是红、绿、蓝，故B正确。

C．水幕是透明的介质，光由空气进入水幕发生反射和折射，故C错误。

D．投影仪成倒立、放大的实像，故D正确。

故答案为C。

点睛：光的三原色是红、绿、蓝。

颜料的三原色是红、黄、蓝。

要注意区分。

3. 如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是A. 电流表测量干路中的电流B. 电压表不能测量L1两端的电压C. 取下L1时，L2正常发光D. 只断开开关S2时，电压表有示数【答案】C【解析】解：A．由图可知，闭合开关S1、S2，小灯泡L1和L2并联，电流表在L1支路上，测通过L1的电流，故A错误。

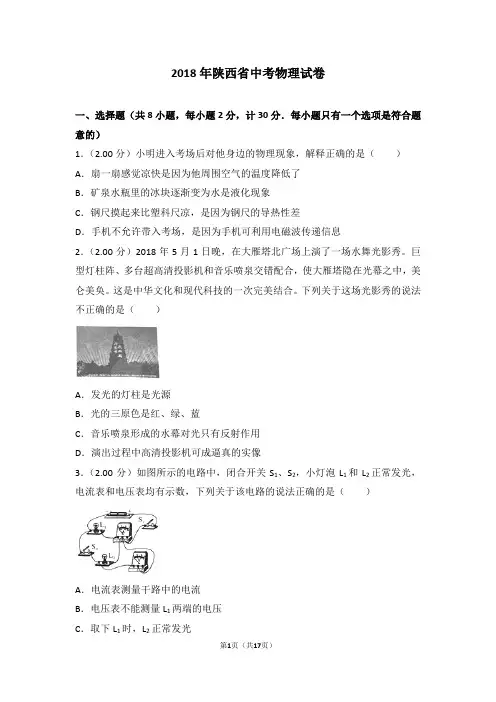

2018年陕西省中考物理试卷一、选择题（共8小题，每小题2分，计30分．每小题只有一个选项是符合题意的）1．（2.00分）小明进入考场后对他身边的物理现象，解释正确的是（）A．扇一扇感觉凉快是因为他周围空气的温度降低了B．矿泉水瓶里的冰块逐渐变为水是液化现象C．钢尺摸起来比塑科尺凉，是因为钢尺的导热性差D．手机不允许带入考场，是因为手机可利用电磁波传递信息2．（2.00分）2018年5月1日晚，在大雁塔北广场上演了一场水舞光影秀。

巨型灯柱阵、多台超高清投影机和音乐喷泉交错配合，使大雁塔隐在光幕之中，美仑美奂。

这是中华文化和现代科技的一次完美结合。

下列关于这场光影秀的说法不正确的是（）A．发光的灯柱是光源B．光的三原色是红、绿、蓝C．音乐喷泉形成的水幕对光只有反射作用D．演出过程中高清投影机可成逼真的实像3．（2.00分）如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．电压表不能测量L1两端的电压C．取下L1时，L2正常发光D．只断开开关S2时，电压表有示数4．（2.00分）在高速公路长下坡路段的外侧，常设有如图所示的避险车道，供刹车失灵的车辆自救，当失控车辆冲上该车道时，被强制减速停车。

下列说法不正确的是（）A．避险车道相当于一个斜面B．以相同速度行驶时，大货车比小轿车的动能大C．下坡路段刹车失灵的大货车动能越来越大D．大货车冲上避险车道时，动能全部转化为重力势能5．（2.00分）如图是一模拟风力发电的模型。

电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光。

下列说法正确的是（）A．电动机转动时把机械能转化为电能B．发电机是利用电磁感应现象工作的C．电池电压降低时，风扇a的转速不会改变D．风力大小不会影响小灯泡发光亮度6．（2.00分）如图所示的不锈钢空调架，安装时横杆OB伸出墙外由斜杆AC支撑，其中O、A两点固定在墙上，C端固定在横杆OB上，通常将空调室外机置于该支架上时，不紧靠墙体，下列相关说法正确的是（）A．空调架对墙没有力的作用B．若以O为支点，OB一定是一个省力杠杆C．若室外机向外移动，AC对OB的支撑力变大D．室外机不能紧靠墙体主要是为了防止漏电7．（2.00分）关于家庭电路和安全用电的说法正确的是（）A．检查和维修电路时，必须首先切断电源B．使用测电笔时手不能接触笔上任何金属体C．只有大功率用电器才需使用三孔插座D．家庭电路中，电能表是用来测量电功率的仪表8．（2.00分）如图是一辆长达30m的无轨电动列车，它外观采用流线型结构。
