扩展课1 三层交换机中配置DHCP服务

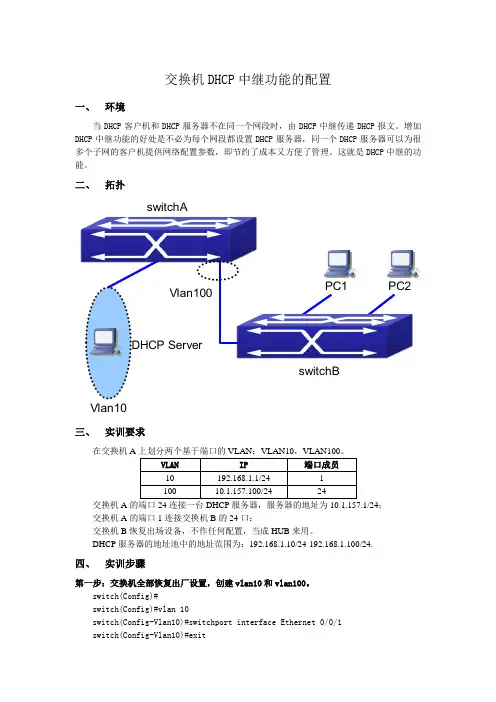

交换机DHCP 中继功能的配置一、 环境当DHCP 客户机和DHCP 服务器不在同一个网段时，由DHCP 中继传递DHCP 报文。

增加DHCP 中继功能的好处是不必为每个网段都设置DHCP 服务器，同一个DHCP 服务器可以为很多个子网的客户机提供网络配置参数，即节约了成本又方便了管理。

这就是DHCP 中继的功能。

二、 拓扑switchA switchB Vlan10DHCP ServerVlan100PC2PC1 三、 实训要求在交换机A交换机A 的端口24连接一台DHCP 服务器，服务器的地址为10.1.157.1/24；交换机A 的端口1连接交换机B 的24口； 交换机B 恢复出场设备，不作任何配置，当成HUB 来用。

DHCP 服务器的地址池中的地址范围为：192.168.1.10/24-192.168.1.100/24.四、 实训步骤第一步：交换机全部恢复出厂设置，创建vlan10和vlan100。

switch(Config)#switch(Config)#vlan 10switch(Config-Vlan10)#switchport interface Ethernet 0/0/1switch(Config-Vlan10)#exitswitch(Config)#vlan 100switch(Config-Vlan100)#switchport interface Ethernet 0/0/24switch(Config-Vlan100)#exit第二步：给交换机设置IP地址。

switch(Config)#interface vlan 10switch(Config-If-Vlan10)#ip address 192.168.1.1 255.255.255.0 switch(Config-If-Vlan10)#no shutdownswitch(Config)#interface vlan 100switch(Config-If-Vlan100)#ip address 10.1.157.100 255.255.255.0 switch(Config-If-Vlan100)#no shutdown第三步：配置DHCP中继switch(Config)#service dhcpswitch(Config)#ip forward-protocol udp bootpsswitch(Config)#interface vlan 10switch(Config-If-Vlan10)#ip helper-address 10.1.157.1switch(Config-If-Vlan10)#exitswitch(Config)#第四步：验证实训。

华为交换机配置DHCP中继
多VLAN 链路聚合 DHCP RELAY
配置要求:
1、划分多个vlan 2、每个vlan通过DHCP获取相对应的ip地址 3、交换机采用链路聚合LA
配置步骤：
• 1、配置DHCP服务器（2种方法） • 2、测试划分4个VLAN，vlan100、vlan101、vlan102、vlan103 • 3、IP地址规划为192.168.0.0 • 4、配置三层交换机链路聚合LA • 5、配置SW-VLAN100-01交换机 • 6、配置SW-VLAN101-01交换机
• #批量添加DHCP作用域选项
• Add-DhcpServerV4Scope -Name "vlan100" -StartRange 192.168.0.20 -EndRange 192.168.0.240 -SubnetMask 255.255.255.0 -Type Both -State Active -Description vlan100
//链路聚合LA配置
• Port link-type trunk
• Port trunk allow-pass vlan all
• Mode lacp
• Trunkport g 0/0/23 to 0/0/24
• Port-group vlan100
//批量将端口划入VLAN100
• Group-member g0/0/1 to g0/0/22
• Interface eth-trunk11 • Port link-type trunk • Port trunk allow-pass vlan all • Mode lacp • Trunkport g 0/0/3 to 0/0/4

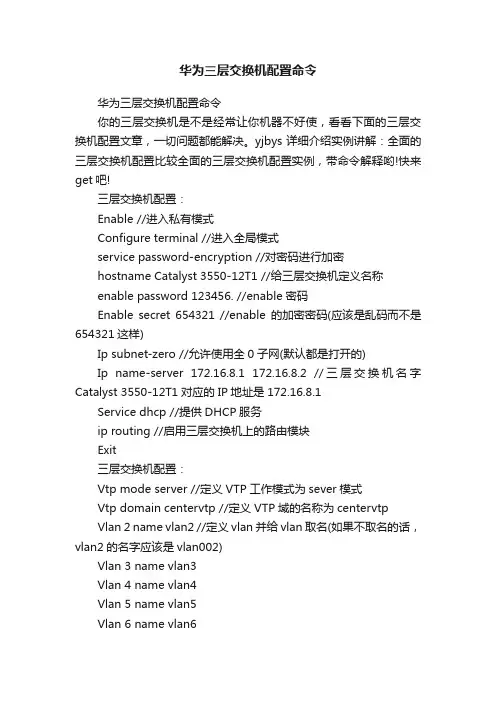

华为三层交换机配置命令华为三层交换机配置命令你的三层交换机是不是经常让你机器不好使，看看下面的三层交换机配置文章，一切问题都能解决。

yjbys详细介绍实例讲解：全面的三层交换机配置比较全面的三层交换机配置实例，带命令解释哟!快来get吧!三层交换机配置：Enable //进入私有模式Configure terminal //进入全局模式service password-encryption //对密码进行加密hostname Catalyst 3550-12T1 //给三层交换机定义名称enable password 123456. //enable密码Enable secret 654321 //enable的加密密码(应该是乱码而不是654321这样)Ip subnet-zero //允许使用全0子网(默认都是打开的)Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1Service dhcp //提供DHCP服务ip routing //启用三层交换机上的路由模块Exit三层交换机配置：Vtp mode server //定义VTP工作模式为sever模式Vtp domain centervtp //定义VTP域的名称为centervtpVlan 2 name vlan2 //定义vlan并给vlan取名(如果不取名的话，vlan2的名字应该是vlan002)Vlan 3 name vlan3Vlan 4 name vlan4Vlan 5 name vlan5Vlan 6 name vlan6Vlan 7 name vlan7Vlan 8 name vlan8Vlan 9 name vlan9Exit三层交换机配置：interface Port-channel 1 //进入虚拟的`以太通道组1switchport trunk encapsulation dot1q //给这个接口的trunk封装为802.1Q的帧格式switchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //在这个trunk上允许所有的vlan通过Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1 switchport trunk encapsulation dotlq //给这个接口的trunk封装为802.1Q的帧格式switchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //在这个trunk上允许所有的vlan通过channel-group 1 mode on //把这个接口放到快速以太通道组1中Interface gigabitethernet 0/2 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allchannel-group 1 mode on三层交换机配置：port-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式(依*源和目的IP的方式)interface gigabitethernet 0/3 //进入模块0上的吉比特以太口3 switchport trunk encapsulation dotlq //给trunk封装为802.1Qswitchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //允许所有vlan信息通过interface gigabitethernet 0/4 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface gigbitethernet 0/5 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface gigbitethernet 0/6 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchprot trunk allowed vlan all三层交换机配置：interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7 Switchport mode access //定义这个接口的工作模式为访问模式switchport access vlan 9 //定义这个接口可以访问哪个vlan(实际就是分配这个接口到vlan)no shutdownspanning-tree vlan 6-9 cost 1000 //在生成树中，vlan6-9的开销定义为10000interface range gigabitethernet 0/8 – 10 //进入模块0上的吉比特以太口8,9,10switchport mode access //定义这些接口的工作模式为访问模式switchport access vlan 8 //把这些接口都分配到vlan8中no shutdown三层交换机配置：spanning-tree portfast //在这些接口上使用portfast(使用portfast以后，在生成树的时候不参加运算，直接成为转发状态)interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11switchport trunk encapsulation dotlq //给这个接口封装为802.1Qswitchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //允许所有vlan信息通过interface gigabitethernet 0/12 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface vlan 1 //进入vlan1的逻辑接口(不是物理接口，用来给vlan做路由用)ip address 172.16.1.7 255.255.255.0 //配置IP地址和子网掩码no shutdown三层交换机配置：standby 1 ip 172.16.1.9 //开启了冗余热备份(HSRP)，冗余热备份组1，虚拟路由器的IP地址为172.16.1.9standby 1 priority 110 preempt //定义这个三层交换机在冗余热备份组1中的优先级为110，preempt是用来开启抢占模式interface vlan 2 //同上ip address 172.16.2.252 255.255.255.0no shutdownstandby 2 ip 172.16.2.254standby 2 priority 110 preemptip access-group 101 in //在入方向上使用扩展的访问控制列表101interface vlan 3 //同上ip address 172.16.3.252 255.255.255.0no shutdown三层交换机配置：standby 3 ip 172.16.3.254standby 3 priority 110 preemptip access-group 101 ininterface vlan 4 //同上ip address 172.16.4.252 255.255.255.0 no shutdownstandby 4 ip 172.16.4.254standby 4 priority 110 preemptip access-group 101 ininterface vlan 5ip address 172.16.5.252 255.255.255.0 no shutdownstandby 5 ip 172.16.5.254standby 5 priority 110 preemptip access-group 101 ininterface vlan 6ip address 172.16.6.252 255.255.255.0 no shutdown三层交换机配置：standby 6 ip 172.16.6.254standby 6 priority 100 preempt interface vlan 7ip address 172.16.7.252 255.255.255.0 no shutdownstandby 7 ip 172.16.7.254standby 7 priority 100 preempt interface vlan 8ip address 172.16.8.252 255.255.255.0 no shutdownstandby 8 ip 172.16.8.254standby 8 priority 100 preemptinterface vlan 9ip address 172.16.9.252 255.255.255.0no shutdown三层交换机配置：standby 9 ip 172.16.9.254standby 9 priority 100 preemptaccess-list 101 deny ip any 172.16.7.0 0.0.0.255 //扩展的访问控制列表101access-list 101 permit ip any anyInterface vlan 1 //进入vlan1这个逻辑接口Ip helper-address 172.16.8.1 //可以转发广播(helper-address 的作用就是把广播转化为单播，然后发向172.16.8.1)Interface vlan 2Ip helper-address 172.16.8.1Interface vlan 3ip helper-address 172.16.8.1interface vlan 4ip helper-address 172.16.8.1interface vlan 5ip helper-address 172.16.8.1interface vlan 6ip helper-address 172.16.8.1interface vlan 7ip helper-address 172.16.8.1interface vlan 9ip helper-address 172.16.8.1router rip //启用路由协议RIPversion 2 //使用的是RIPv2，如果没有这句，则是使用RIPv1network 172.16.0.0 //宣告直连的网段exit三层交换机配置：ip route 0.0.0.0 0.0.0.0 172.16.9.250 //缺省路由，所有在路由表中没有办法匹配的数据包，都发向下一跳地址为172.16.9.250这个路由器line con 0line aux 0line vty 0 15 //telnet线路(路由器只有5个，是0-4)password 12345678 //login密码loginendcopy running-config startup-config 保存配置【华为三层交换机配置命令】。

系统自带一个例子文件，可以从 /usr/share/doc/ dhcp-3.0pl1目录下将例子文 件dhcpd.conf.sample复制到/etc目录下，改名 为dhcpd.conf，然后在该文件的基础上进行 修改。
以下是一个典型的dhcpd.conf文件内容： default-lease-time 600; max-lease-time 7200; ddns-update-style ad-hoc;
命令格式：rpm –i optiongs file1.rpm … fileN.rpm
命令中参数的意义如下。
• -i：install，安装。
• -v：显示附加信息。
• -h：安装时输出hash记号（“#”号）来标 记安装进度。
如果需要最新的版本，可以到网站 /products/DHCP/中查看相 关的资料并下载DHCP最新版本的安装包。

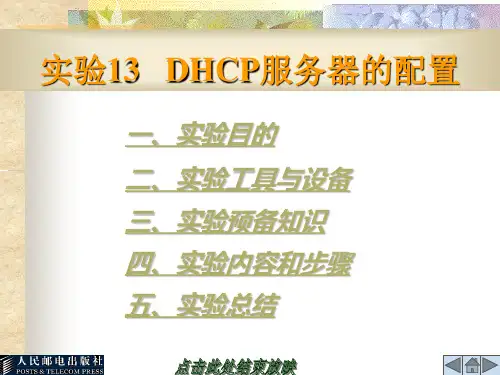

实验13 DHCP服务器的配置
一、实验目的 二、实验工具与设备 三、实验预备知识 四、实验内容和步骤 五、实验总结
一、实验目的
1．了解DHCP的基本原理。 2．了解DHCP服务器为客户机分配IP地址的 过程。 3．掌握Linux下DHCP服务器的安装和设置。
二、实验工具与设备
1．交换机（或集线器）。 2．带网卡的计算机，包括装有Windows系统 的学生机和Linux系统的服务器。 3．网线若干。 4．Red Hat Linux 9.0安装光盘。
2．DHCP服务器的安装
Red Hat Linux 9.0自带DHCP服务器， 安装时是可选项。如果没有安装，在图形界 面的“主菜单”中选择“系统设置→添加删 除应用程序”选项进行安装，如图13-1所示。 按提示操作即可。
图13-1 添加或删除软件包窗口
