双级精馏塔工作原理

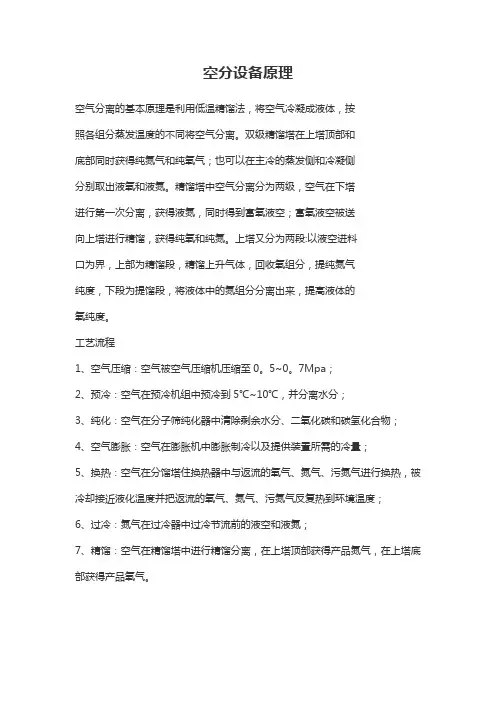

空分设备原理
空气分离的基本原理是利用低温精馏法，将空气冷凝成液体，按
照各组分蒸发温度的不同将空气分离。

双级精馏塔在上塔顶部和
底部同时获得纯氮气和纯氧气；也可以在主冷的蒸发侧和冷凝侧
分别取出液氧和液氮。

精馏塔中空气分离分为两级，空气在下塔
进行第一次分离，获得液氮，同时得到富氧液空；富氧液空被送
向上塔进行精馏，获得纯氧和纯氮。

上塔又分为两段:以液空进料
口为界，上部为精馏段，精馏上升气体，回收氧组分，提纯氮气
纯度，下段为提馏段，将液体中的氮组分分离出来，提高液体的
氧纯度。

工艺流程
1、空气压缩：空气被空气压缩机压缩至0。

5~0。

7Mpa；
2、预冷：空气在预冷机组中预冷到5℃~10℃，并分离水分；
3、纯化：空气在分子筛纯化器中清除剩余水分、二氧化碳和碳氢化合物；
4、空气膨胀：空气在膨胀机中膨胀制冷以及提供装置所需的冷量；
5、换热：空气在分馏塔住换热器中与返流的氧气、氮气、污氮气进行换热，被冷却接近液化温度并把返流的氧气、氮气、污氮气反复热到环境温度；
6、过冷：氮气在过冷器中过冷节流前的液空和液氮；
7、精馏：空气在精馏塔中进行精馏分离，在上塔顶部获得产品氮气，在上塔底部获得产品氧气。

化工精馏塔工作原理化工精馏塔是化工工业中常见的一种分离设备，广泛应用于石油、化工、制药等领域。

它通过塔内液体与气体的接触和传质作用，实现不同组分的分离和提纯。

本文将从化工精馏塔的工作原理、结构组成、操作方式和应用领域等方面进行详细的介绍。

一、工作原理化工精馏塔的工作原理基于不同组分的沸点差异，通过在塔内部创建多级接触以及液相和气相的传质作用，实现对混合物的分离和提纯。

其基本原理可描述为：在塔内的上部通入混合物，并通入所需的热量以升温混合物，并引发其分馏行为。

通过对混合物的升温和冷却，使不同组分在塔内得以沸腾和凝结，最终达到分离的目的。

化工精馏塔的工作原理主要包括以下几个方面：1. 多级接触：精馏塔内通常设置有多级填料或塔板，用于增加液气接触的次数，从而提高分馏效率。

在精馏塔内部，液体从上部流下，并在填料或塔板上形成薄膜，与由下部通入的蒸汽或气体进行接触。

2. 液相和气相传质：通过塔内不同级别的填料或塔板，使液相和气相能够充分接触，实现物质的传质。

塔内的温度梯度也会引发物质的传质现象，促使不同组分在塔内达到沸腾和凝结。

3. 混合物的升温和冷却：对混合物进行升温以实现分馏，同时通过冷却装置对凝结后的组分进行冷却，最终得到目标产品。

二、结构组成化工精馏塔的基本结构主要包括塔体、填料或塔板、进料口、出料口、蒸汽引入口、冷却水口等。

填料或塔板的设计和布置对于塔的分馏效率具有重要影响，不同形式的填料或塔板能够实现不同的传质效果，从而影响最终产品的质量。

1. 塔体：塔体一般由碳钢、不锈钢或其他耐腐蚀材料制成，具有耐压和耐腐蚀的特性。

塔体通常为立式圆柱形，内设置有填料或塔板，以实现多级接触和传质。

2. 塔板或填料：塔板通常由穿孔板、泡沫塞板、梯形板等形式构成，用于支撑和分散进料液体，以及实现液气接触。

填料通常采用环形填料、泡沫填料、球形填料等，用于增加液气接触面积。

3. 进料口和出料口：进料口用于通入混合物，而出料口则用于收集分馏后的目标产品。

精馏塔的原理和流程一、引言精馏塔是一种常见的分离技术设备，广泛应用于石油、化工、医药等领域。

其原理是利用不同物质的沸点差异，在塔内进行多次汽液平衡和汽液相互传质，实现物质的分离纯化。

本文将详细介绍精馏塔的原理和流程。

二、精馏塔的结构精馏塔通常由以下几部分组成：进料口、塔底液收集器、填料层、蒸汽进口、冷凝器等。

1. 进料口：将需要分离的混合物进入塔内。

2. 塔底液收集器：收集从填料层下方流出的液体，保证系统稳定运行。

3. 填料层：填充在塔内，提供大量表面积和空隙，增强汽液接触和传质效果。

4. 蒸汽进口：输入蒸汽或其他加热介质，使混合物蒸发并上升到填料层。

5. 冷凝器：冷却上升过程中被加热的气体，使其变为液态并流回到填料层中。

三、精馏塔的原理1. 蒸发和冷凝精馏塔的原理是利用混合物中各组分的沸点差异，将其加热至沸点以上，使其蒸发形成气体，并在填料层内与下降的液体相接触。

由于不同组分之间沸点差异的存在，某些组分会随着气体上升到一定高度时开始凝结为液态，在冷凝器中冷却成为液态后流回到填料层中。

这样，就实现了各组分的分离。

2. 多级汽液平衡在塔内，气液两相进行多次接触和传质，形成多级汽液平衡。

当混合物进入填料层时，由于填料提供了大量表面积和空隙，使蒸汽和液体之间充分接触并交换组分。

这样，在填料层上方形成了一个富含轻质组分、低浓度重质组分的气相区域和一个富含重质组分、低浓度轻质组分的液相区域。

而在下方，则是一个富含重质组分、高浓度轻质组分的液相区域和一个富含轻质组分、高浓度重质组分的气相区域。

这样，就形成了多级汽液平衡。

3. 填料层的作用填料层是精馏塔中最重要的部分之一，它提供了大量表面积和空隙，增加了气液接触面积，加强了传质效果。

填料层的形状、尺寸、材料等因素都会影响精馏塔的分离效率。

常用的填料有环形芯棒、球形芯棒、网格板等。

四、精馏塔的流程1. 进料混合物通过进料口进入塔内。

2. 蒸发蒸汽或其他加热介质通过蒸汽进口输入塔内，使混合物蒸发并上升到填料层。

精馏塔的原理及控制要求一、精馏原理精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。

精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。

精馏塔以进料板为界，上部为精馏段，下部为提馏段。

一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。

回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。

而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。

精馏塔从结构上分，有板式塔和填料塔两大类。

而板式塔根据塔结构不同，又有泡罩塔、浮阀塔、筛板塔、穿流板塔、浮喷塔、浮舌塔等等。

各种塔板的改进趋势是提高设备的生产能力，简化结构，降低造价，同时提高分离效率。

填科塔是另一类传质设备，它的主要特点是结构简单，易用耐蚀材料制作，阻力小等，一般适用于直径小的塔。

在实际生产过程中，精馏操作可分为间歇精馏和连续精馏两种。

对石油化工等大型生产过程，主要是采用连续精馏。

精馏塔是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓缓，变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。

而且从能耗的角度来看，精馏塔是三传一反典型单元操作中能耗最大的设备，因此，精馏塔的节能控制也是十分重要的。

二、精馏塔的主要干扰因素精馏塔的主要干扰因素为进料状态，即进料流量F、进料组分zf ,进料温度Tf或热焓FE.此外，冷剂与加热剂的压力和温度及环境温度等因素也会影响精馏塔的平衡操作。
