精馏塔工作原理

精馏塔的工作原理
精馏塔是一种常用的分离和纯化混合物的装置，其工作原理基于液体的汽化和凝结过程。

精馏塔通常由塔底、塔顶和一系列填料或板块组成。

混合物首先加热至沸点，并由塔底进入塔内。

在塔内，混合物的组分会根据其沸点的不同而分离。

当混合物进入塔底时，较易挥发的组分会首先汽化，上升至塔顶。

同时，较不易挥发的组分会在塔底停留，沿着塔柱下降。

在塔内，填料或板块可提供更大的表面积，以增加液相和气相之间的接触，促进物质的传质和传热。

液体沿着填料或板块向下流动，并进一步分离不同组分。

在塔顶，气相进一步冷却，并通过凝结器冷凝成液体，重新收集。

经过冷凝的液体可从塔顶回流到塔底，从而维持塔内的稳定工作状态。

通过塔底进入的混合物中的组分将逐渐纯化，因为较挥发性的组分会被优先汽化至塔顶。

根据塔内温度和压力的控制，可以实现更高效的分离和纯化过程。

总的来说，精馏塔的工作原理基于液体的汽化和凝结过程，通过塔底加热混合物并在塔内进行多级分离，最终获得所需纯度的产品。

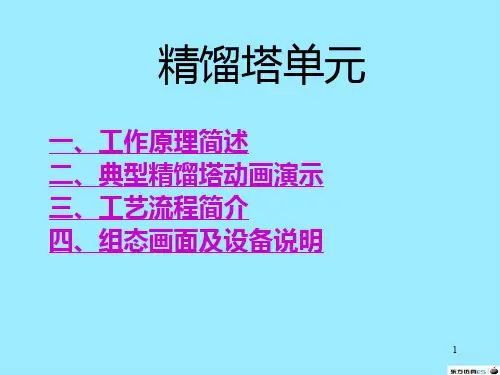

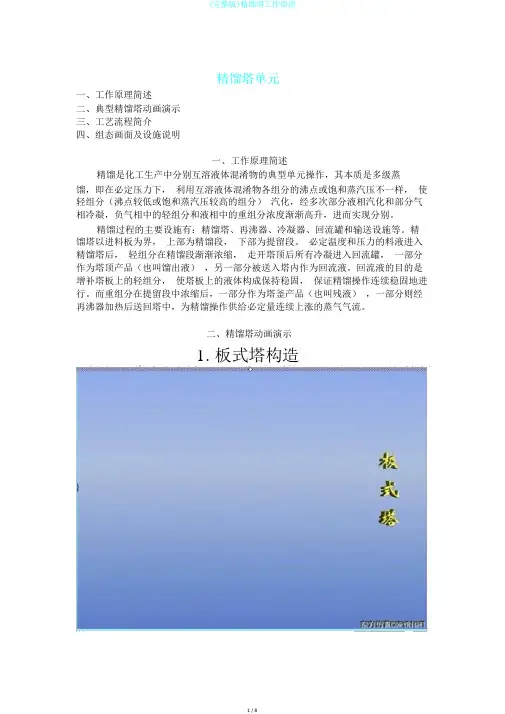

精馏塔单元一、工作原理简述二、典型精馏塔动画演示三、工艺流程简介四、组态画面及设施说明一、工作原理简述精馏是化工生产中分别互溶液体混淆物的典型单元操作，其本质是多级蒸馏，即在必定压力下，利用互溶液体混淆物各组分的沸点或饱和蒸汽压不一样，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，负气相中的轻组分和液相中的重组分浓度渐渐高升，进而实现分别。

精馏过程的主要设施有：精馏塔、再沸器、冷凝器、回流罐和输送设施等。

精馏塔以进料板为界，上部为精馏段，下部为提留段。

必定温度和压力的料液进入精馏塔后，轻组分在精馏段渐渐浓缩，走开塔顶后所有冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。

回流液的目的是增补塔板上的轻组分，使塔板上的液体构成保持稳固，保证精馏操作连续稳固地进行。

而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作供给必定量连续上涨的蒸气气流。

二、精馏塔动画演示1.板式塔构造2.板式塔工作原理三、工艺流程简介本单元是一种加压精馏操作，原料液为脱丙烷塔塔釜的混淆液，分别后馏出液为高纯度的 C4 产品，残液假如C5 以上组分。

67.80C 的原料液经流量调理器FIC101 控制流量（ 14056Kg/h）后，从精馏塔 DA405 的第 16 块塔板（全塔共32 块塔版）进料。

塔顶蒸气经全凝器EA419 冷凝为液体后进入回流罐FA408；回流罐 FA408 的液体由泵 GA412A/B 抽出，一部分作为回流液由调理器FC104 控制流量（ 9664KG/H）送回 DA405 第 32 层塔板；另一部分则作为产品，其流量由调理器 FC103 控制（ 6707Kg/h）。

回流罐的液位由调理器 LC103 与 FC103 构成的串级控制回路控制。

DA405 操作压力由调理器 PC102 分程控制为。

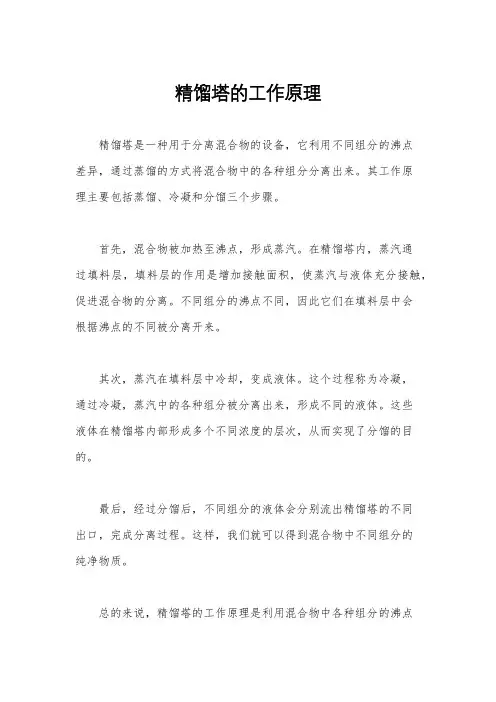

精馏塔的工作原理精馏塔是一种用于分离混合物的设备，它利用不同组分的沸点差异，通过蒸馏的方式将混合物中的各种组分分离出来。

其工作原理主要包括蒸馏、冷凝和分馏三个步骤。

首先，混合物被加热至沸点，形成蒸汽。

在精馏塔内，蒸汽通过填料层，填料层的作用是增加接触面积，使蒸汽与液体充分接触，促进混合物的分离。

不同组分的沸点不同，因此它们在填料层中会根据沸点的不同被分离开来。

其次，蒸汽在填料层中冷却，变成液体。

这个过程称为冷凝，通过冷凝，蒸汽中的各种组分被分离出来，形成不同的液体。

这些液体在精馏塔内部形成多个不同浓度的层次，从而实现了分馏的目的。

最后，经过分馏后，不同组分的液体会分别流出精馏塔的不同出口，完成分离过程。

这样，我们就可以得到混合物中不同组分的纯净物质。

总的来说，精馏塔的工作原理是利用混合物中各种组分的沸点差异，通过蒸馏、冷凝和分馏三个步骤，将混合物中的各种组分分离出来。

这种分离方法适用于许多领域，如化工、石油、食品加工等，具有广泛的应用价值。

在实际应用中，精馏塔的工作原理可以根据具体的需要进行调整和改进，以适应不同混合物的分离要求。

因此，精馏塔作为一种重要的分离设备，对于提高生产效率、改善产品质量具有重要意义。

总的来说，精馏塔的工作原理是利用不同组分的沸点差异，通过蒸馏、冷凝和分馏三个步骤，将混合物中的各种组分分离出来。

这种分离方法适用于许多领域，具有广泛的应用价值。

在实际应用中，精馏塔的工作原理可以根据具体的需要进行调整和改进，以适应不同混合物的分离要求。

因此，精馏塔作为一种重要的分离设备，对于提高生产效率、改善产品质量具有重要意义。

精馏塔的结构和工作原理精馏塔是一种化工设备，常用于分离液体混合物中不同成分的纯度，可用于提纯化合物、分离混合物中的杂质以及提取组分等。

其结构和工作原理是很重要的，下面将详细介绍。

一、结构精馏塔主要由塔壳、填料和塔盘三部分组成。

1.塔壳：塔壳是整个精馏塔的基础结构，可分为上壳体和下壳体两部分。

上壳体通常设置液位探测器和液位控制器，用于监测和控制塔内液位。

下壳体通常设计有入口和出口，用于将料液引入塔内。

2.填料：填料是塔内的填充物，主要作用是提供大量的表面积和接触面，增加塔内液体与气体之间的接触，从而促进物质的传质和传热。

常用的填料有环形填料、板式填料和筛板填料等。

3.塔盘：塔盘是一种平坦的圆盘结构，可分为穿孔板和筛板两种形式。

穿孔板上布满了数量不等的小孔，而筛板则由多个平行密排的矩形筛孔组成。

塔盘上形成的液膜和气泡共同作用，实现液体与气体的质量传递。

二、工作原理精馏塔的工作原理基于不同组分在不同温度下的沸点差异。

其分离过程主要包括蒸馏、冷凝、回流和分离四个步骤。

1.蒸馏：在塔底施加加热，使混合物中的易挥发组分汽化，形成蒸汽。

蒸汽上升到塔内，与下降的液体接触，并通过填料或塔盘上的小孔进入下一塔层。

2.冷凝：在塔顶设置冷凝器，冷却蒸汽，并将其转化为液体。

冷却过程中，蒸汽中的高沸点组分冷凝成液体，而低沸点组分保持挥发状态。

3.回流：冷凝后的液体通过回流管回流到塔顶，重新进入塔内。

回流液的作用是增加塔壁的液体，并通过填料或塔盘上的孔洞与上升的蒸汽混合。

4.分离：回流液与上升的蒸汽在塔内产生剪切力，使其彼此接触并进一步传质。

不同组分在塔内通过多次挥发和冷凝步骤的重复循环分离，逐渐提纯。

工作原理的关键在于塔内的物质传质和传热。

填料和塔盘提供了大量的表面积和接触面，使液体和气体之间能够充分接触。

高效的传质和传热能够促使组分之间相互转移，达到分离的目的。

总结：精馏塔的结构和工作原理是使得不同成分纯度提高的关键。

通过加热、冷凝和回流等步骤进行反复蒸发和冷凝，最终实现混合物中组分的分离。

精馏塔蒸馏塔的工作原理
精馏塔是一种用于液体混合物分离的设备，通常用于化工工业中。

其工作原理基于液体混合物中各组分的沸点差异，通过加热液体混合物并使其部分蒸发，然后再冷凝回收蒸汽的方式实现分离。

1. 精馏塔的结构
精馏塔通常由塔体、进料口、冷凝器、蒸发器、提取装置等部分组成。

塔体内通常填充着填料，以增加接触面积，有利于组分间的质量传递。

2. 工作原理
1.进料与蒸汽相接触：混合物通过进料口进入精馏塔，在塔体内与升
腾蒸汽接触，升腾蒸汽来自底部的蒸发器。

2.蒸馏过程：液体混合物在与热蒸汽接触时部分蒸发，其中易挥发性
组分在较低的温度下蒸发，升至塔体上部。

3.凝结分离：上升的蒸汽接触到冷凝器外壳表面，降温后重新变成液
态，在冷凝器内壁凝结成液体状态，随后由下部排出。

4.组分收集：经过蒸馏后的液体在提取装置中进行收集、分离，从而
得到不同组分的纯净产物。

3. 应用领域
精馏塔广泛应用于石油、化工、制药等领域，用于提取纯净溶剂、分离液体混合物、精炼原料等。

其在工业生产中发挥着重要的分离作用，提高了产品的纯度和质量。

总结
精馏塔蒸馏塔通过利用液体混合物中组分的沸点差异，实现了液体混合物的高效分离和提取。

在工业生产中扮演着重要角色，促进了产品质量的提高和生产效率的增加。

板式精馏塔工作原理
板式精馏塔是一种常用的分离设备，用于在石化、化工等工业领域中进行精馏和分馏操作。

其工作原理如下：
1. 进料：混合物通过塔底进入精馏塔。

混合物可以是不同沸点的液体，如原油经预处理后的馏分。

2. 液体上升：混合物进入塔底后，被喷淋到塔内。

液体通过底部的冷凝器冷却，形成饱和蒸汽。

3. 气液分离：饱和蒸汽与液体混合物在塔底的反流板上发生气液分离。

液体从反流板上流下塔底，而蒸汽则继续向上流动。

4. 传质传热：蒸汽从塔底逐渐上升，途中与下方的液体反应，实现质量传递。

同时，蒸汽与塔内壁面接触，进行热量传递。

5. 分馏过程：蒸汽逐渐上升，经过塔内多个水平的板层。

在每个板层上，再次发生气液分离，重复传质传热过程。

6. 产品收集：在塔顶部，蒸汽进一步冷却，形成液体产品。

这些产品通过凝冷器冷却后被收集、分离，并用于下游工艺。

7. 废物处理：在塔顶部，未完全冷凝的气体由顶盖排出，这些气体可能是未分离的轻组分或废料，需要进行排放或经过进一步处理。

通过使蒸汽和液体在塔内多次反复接触和分离，板式精馏塔能
够实现混合物中不同沸点组分的有效分离。

塔内的板层提供了更大的接触面积和更好的传质传热条件，有助于提高分离效率。

简述精馏的工作原理
精馏是一种常用的分离技术，广泛应用于不同领域，如石油化工、化学工业、制药等。

其工作原理基于液体混合物中不同组分的沸点差异，利用加热液体使其部分蒸发，然后通过冷凝将蒸汽重新液化，从而实现组分的分离。

精馏是在一个容器内进行的，通常称为精馏塔。

塔的结构通常由底部的加热器、塔体和顶部的冷凝器组成。

工作过程通常可以分为两个步骤：蒸发和冷凝。

首先，将混合物加热至沸点以上，使得沸点低的组分开始蒸发。

因为沸点不同，液体中沸点较低的组分会更容易蒸发。

蒸汽沿着塔体向上升腾，逐渐与塔内的固体填料或板塞接触，增大了表面积，促进了传热和传质过程。

接下来，蒸汽进入顶部的冷凝器，经过冷却后逐渐转变为液体，这个过程称为冷凝。

冷凝器中通常通过冷却介质（如冷水）降低蒸汽温度，使其转变成液体。

液体会从冷凝器底部流出，分别收集不同组分的产品。

整个过程的关键在于塔体内的传质与传热。

传质是指不同组分之间的成分交换，有利于组分的分离。

传热则是指液体与蒸汽之间的热量交换，使得液体蒸发和蒸汽冷凝能够进行。

精馏的工作原理是基于沸点差异的，沸点差异越大，分离效果越好。

因此，设计一个合适的精馏系统需要考虑组分间的沸点
差、操作条件和塔体结构等因素。

总之，精馏是一种利用不同组分之间沸点差异来进行分离的技术，通过加热蒸发和冷凝液体可将混合物分解成纯净的组分。

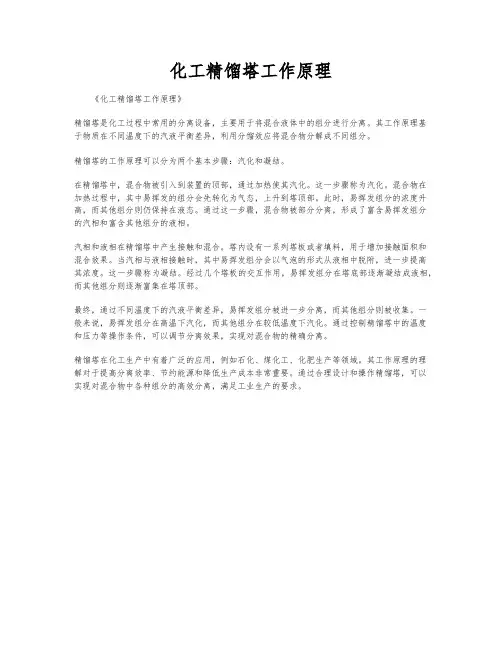

化工精馏塔工作原理
《化工精馏塔工作原理》
精馏塔是化工过程中常用的分离设备，主要用于将混合液体中的组分进行分离。

其工作原理基
于物质在不同温度下的汽液平衡差异，利用分馏效应将混合物分解成不同组分。

精馏塔的工作原理可以分为两个基本步骤：汽化和凝结。

在精馏塔中，混合物被引入到装置的顶部，通过加热使其汽化。

这一步骤称为汽化。

混合物在
加热过程中，其中易挥发的组分会先转化为气态，上升到塔顶部。

此时，易挥发组分的浓度升高，而其他组分则仍保持在液态。

通过这一步骤，混合物被部分分离，形成了富含易挥发组分
的汽相和富含其他组分的液相。

汽相和液相在精馏塔中产生接触和混合。

塔内设有一系列塔板或者填料，用于增加接触面积和
混合效果。

当汽相与液相接触时，其中易挥发组分会以气泡的形式从液相中脱附，进一步提高
其浓度。

这一步骤称为凝结。

经过几个塔板的交互作用，易挥发组分在塔底部逐渐凝结成液相，而其他组分则逐渐富集在塔顶部。

最终，通过不同温度下的汽液平衡差异，易挥发组分被进一步分离，而其他组分则被收集。

一
般来说，易挥发组分在高温下汽化，而其他组分在较低温度下汽化。

通过控制精馏塔中的温度
和压力等操作条件，可以调节分离效果，实现对混合物的精确分离。

精馏塔在化工生产中有着广泛的应用，例如石化、煤化工、化肥生产等领域。

其工作原理的理
解对于提高分离效率、节约能源和降低生产成本非常重要。

通过合理设计和操作精馏塔，可以
实现对混合物中各种组分的高效分离，满足工业生产的要求。

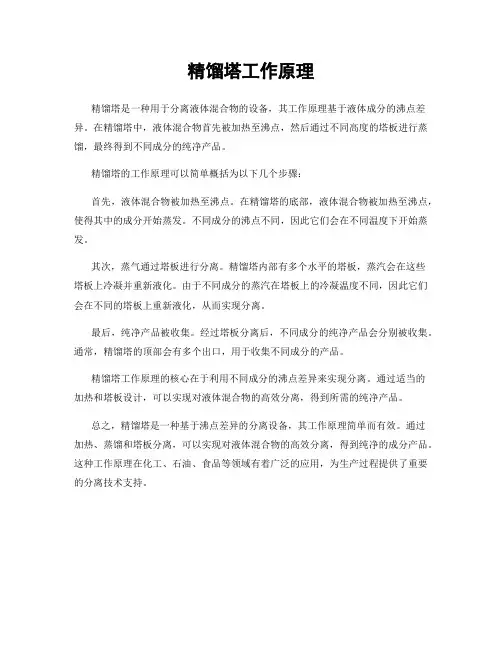

精馏塔工作原理
精馏塔是一种用于分离液体混合物的设备，其工作原理基于液体成分的沸点差异。

在精馏塔中，液体混合物首先被加热至沸点，然后通过不同高度的塔板进行蒸馏，最终得到不同成分的纯净产品。

精馏塔的工作原理可以简单概括为以下几个步骤：
首先，液体混合物被加热至沸点。

在精馏塔的底部，液体混合物被加热至沸点，使得其中的成分开始蒸发。

不同成分的沸点不同，因此它们会在不同温度下开始蒸发。

其次，蒸气通过塔板进行分离。

精馏塔内部有多个水平的塔板，蒸汽会在这些
塔板上冷凝并重新液化。

由于不同成分的蒸汽在塔板上的冷凝温度不同，因此它们会在不同的塔板上重新液化，从而实现分离。

最后，纯净产品被收集。

经过塔板分离后，不同成分的纯净产品会分别被收集。

通常，精馏塔的顶部会有多个出口，用于收集不同成分的产品。

精馏塔工作原理的核心在于利用不同成分的沸点差异来实现分离。

通过适当的
加热和塔板设计，可以实现对液体混合物的高效分离，得到所需的纯净产品。

总之，精馏塔是一种基于沸点差异的分离设备，其工作原理简单而有效。

通过
加热、蒸馏和塔板分离，可以实现对液体混合物的高效分离，得到纯净的成分产品。

这种工作原理在化工、石油、食品等领域有着广泛的应用，为生产过程提供了重要的分离技术支持。

精馏塔的工作原理
原理：利用混合物中各组分具有不同的挥发度，即在同一温度下各组分的蒸气压不同这一性质，使液相中的轻组分(低沸物)转移到气相中，而气相中的重组分(高沸物)转移到液相中，从而实现分离的目的。

无论是平衡蒸馏还是简单蒸馏，虽然可以起到一定的分离作用，但是并不能将一混合物分离为具有一定量的高纯度产品。

在石油化工生产中常常要求获得纯度很高的产品，通过精馏过程可以获得这种高纯度的产品。

扩展资料
精馏塔产品质量指标选择有两类：直接产品质量指标和间接产品质量指标。

精馏塔最直接的产品质量指标是产品成分。

成分检测仪表发展很快，特别是工业色谱
仪的在线应用，出现了直接控制产品成分的控制方案，此时检测点就可以放在塔顶或塔底。

然而由于成分分析仪表价格昂贵，维护保养麻烦，采样周期较长(即反应缓慢，滞后较大)而且应用中有时也不太可靠，所以成分分析仪表的应用受到了一定的限制。

因此，精馏塔产品质量指标通常采用间接质量指标。

精馏塔中精馏过程的原理精馏是一种常用于分离混合物的方法，它是基于混合物中各组分沸点不同的原理而进行的。

在精馏过程中，混合物被加热至沸点以上，然后再经过冷凝，使其中沸点较高的组分被分离出来。

精馏塔是一种用于进行精馏过程的设备，它主要由一个塔体、进料口、塔板、引流管、液位计、沸点计等组成。

下面就来详细解析一下精馏塔中精馏过程的原理。

1. 精馏塔的结构精馏塔通常由一个塔体和一个加热器组成，该塔体内部设有塔板，塔板上分布着许多小孔，其中塔板之间又相互隔开。

混合物从塔体的进料口部进入塔体，经过加热器加热，被蒸发分离出来的气体会从塔板上的小孔中流出，进入下一个塔板。

然后再从下一层塔板上流出，进入下一个塔板，如此循环，整个塔体内的混合物不断被加热、蒸发，冷却、凝结，最终分离出各组分。

2. 精馏的原理精馏的原理是根据混合物中各组分沸点不同的原理进行的分离。

在混合物加热至沸点以上时，其中沸点较低的组分首先被蒸发分离出来，随着温度的升高，沸点高的组分也会逐渐蒸发，最后被冷凝于塔顶部分离出来。

当混合物进入精馏塔后，沸点较低的组分先蒸发出来，通过下一个塔板上的小孔进入下一塔板。

在下一塔板上，气体被再次加热，继续升高温度，使得沸点较高的组分也逐渐蒸发出来。

如此往复，最终使得各组分被分离出来，沸点较低的组分被分离在塔底，沸点较高的组分则被分离在塔顶。

通过在塔体上设置不同的温度，可以将不同沸点的组分分离出来，从而完成物质混合物的分离。

3. 精馏塔的操作过程在进行精馏操作时，应该进行以下步骤：（1）将待分离的混合物加入精馏塔中，并加热至沸点以上。

在加热的过程中，应该逐渐增加加热功率，避免发生剧烈沸腾。

（2）将沸点较低的组分在塔底部分离出来，通过引流管排出。

（3）随着沸点的升高，沸点高的组分逐渐分离出来，如此往复，直到完全分离出所有组分。

在过程中可以通过液位计和沸点计等仪器进行监测。

（4）停止加热后，将分离出的各组分分别采集收容，完成分离过程。

精馏塔原理
精馏塔是一种常见的分离设备，由多层气泡隔板组成，可以同时进行蒸馏和分离。

蒸
馏原理是使用热量从混合液体的两个或多个不同的液体中分离出其中一种或其他液体，所
以也称为热蒸馏。

在每层隔板上设置气体捕集毛细管，使其下方形成蒸馏塔，从而实现分
离和回收多组份混合物中的组分。

在精馏塔内，液体从上而下经过每个捕获毛细管，因此，蒸馏液可以有效分离出不同的组分，提高回收率和精度。

精馏塔的工作原理是在塔内加热封闭容器中的混合物，混合物会根据这种加热作用而
分解，分解的混合物会以热量和力学作用的形式，朝着不同的方向运动。

运动的混合物会
靠着上层的毛细管收集，收集到的混合物会进入同一水位层，因此不同温度区域的混合物
会分别收集在不同层，被分割成不同温度层。

由于有了毛细管的存在，混合物根据温度的升降和分子量的大小分别形成不同的物质
出现在不同的温度区域，无论是液体还是气体，都会沿着自己的层次分别聚集在精馏塔的
各个反应层之中，进而实现分离的目的。

因此，精馏塔的原理就是根据不同溶液的温度和
分子量分离液体和气体的过程。

精馏塔的有效率高，可以提高回收率和精确度，有助于优
化成本，是分离工艺中的重要设备。
