低成本水泵控制器电路图
这里的低成本的水的泵控制器的电路图。
自动泵控制器的需求最小化的任何手动切换水泵安装的功能从一容器的塔顶罐抽水。
它立即切换一次在泵上的水箱内的水位低于一个特定的低电平(L),水库中的水位高于一个特定水平(R)。
随后,由于水箱中的水位上升到上层(M),所述泵被关闭瞬间。
该泵被接通再次仅当水位再次落在电平L下方在罐中,储层内提供的水平是上述R的自动操作继续。
该电路的目的是“忽略”的水位的瞬态振荡,否则将触发逻辑来修改它的状态,迅速和不必要的。
通过使用一个单一的CMOS芯片(CD4001)的逻辑处理电路的工作原理。
没有任何可移动的机电元件内的水位传感器的利用已经取得进展。
这保证了快速的反应,没有磨损,且无机械问题。
的电路原理图,可以看出,上面的图片。
该单元的表现令人满意上一并0.5马力的电机和泵的运行测试。
施加到电路的传感器可以是任何两个导电的探针,优选耐电解腐蚀。
例如,在最简单的情况下,适当地密封的音频插孔可以用来作为传感器操作。
该电路也可使用像一个恒定的流体水平维护者。
对于这个目标,探针M和L被带来相当靠近彼此,以确保流体的电平被维持在M和L 水平。
这个系统的好处是,它可以适用于任何数量的任何坦克/水库。
即便如此,该电路不能被应用为纯粹的非导电流体。
对于非导电流体,一些修改都必须准备在fluidlevel传感器。
在另一方面,该电路可被保持完整。

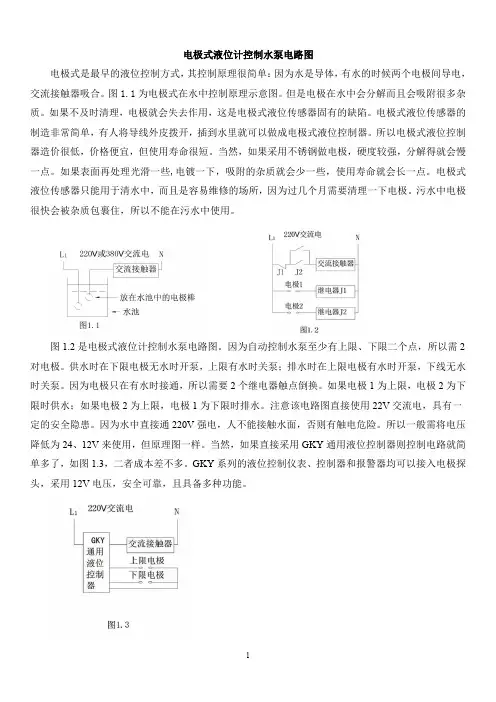

1电极式液位计控制水泵电路图电极式是最早的液位控制方式,其控制原理很简单:因为水是导体,有水的时候两个电极间导电,交流接触器吸合。
图1.1为电极式在水中控制原理示意图。
但是电极在水中会分解而且会吸附很多杂质。
如果不及时清理,电极就会失去作用,这是电极式液位传感器固有的缺陷。
电极式液位传感器的制造非常简单,有人将导线外皮拨开,插到水里就可以做成电极式液位控制器。
所以电极式液位控制器造价很低,价格便宜,但使用寿命很短。
当然,如果采用不锈钢做电极,硬度较强,分解得就会慢一点。
如果表面再处理光滑一些,电镀一下,吸附的杂质就会少一些,使用寿命就会长一点。
电极式液位传感器只能用于清水中,而且是容易维修的场所,因为过几个月需要清理一下电极。
污水中电极很快会被杂质包裹住,所以不能在污水中使用。
图1.2是电极式液位计控制水泵电路图。
因为自动控制水泵至少有上限、下限二个点,所以需2对电极。
供水时在下限电极无水时开泵,上限有水时关泵;排水时在上限电极有水时开泵,下线无水时关泵。
因为电极只在有水时接通,所以需要2个继电器触点倒换。
如果电极1为上限,电极2为下限时供水;如果电极2为上限,电极1为下限时排水。
注意该电路图直接使用22V 交流电,具有一定的安全隐患。
因为水中直接通220V 强电,人不能接触水面,否则有触电危险。
所以一般需将电压降低为24、12V 来使用,但原理图一样。
当然,如果直接采用GKY 通用液位控制器则控制电路就简单多了,如图1.3,二者成本差不多。
GKY 系列的液位控制仪表、控制器和报警器均可以接入电极探头,采用12V电压,安全可靠,且具备多种功能。
