双潜污泵电气控制原理图

自动控制流程图标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-PLC为核心控制器，通过检测操作面板按钮的输入、各类传感器的输入，以及相关模拟量的输入，完成相关设备的运行、停止和调速控制。

3-2电气控制系统框图工作过程控制过程可以分为单设备手动控制功能和自动运行功能。

在手动控制模式下，单设备可以单独运行，不影响其他设备运行。

如图4-1所示。

图4-1模式选择流程图手动模式在就地箱手动模式下，可单独调试每个设备的运行，如图4-2所示。

在此模式下，可以通过按钮对加氯系统、电动阀门、曝气机、刮泥机，以及各类泵进行控制。

图4-2手动操作模式流程图自动模式处于自动方式时，系统上电后，按下自动启动确认后系统运行，系统开始工作，其工作过程包括以下几个方面。

PLC检测到传感器状态进行启动如图4-3所示。

图4-3 自动操作模式流程图2自动控制流程在自动控制模式流程图中，调用了各个控制系统的程序，主要包括提升泵、潜水泵程序、加药系统程序、曝气沉砂系统程序、污泥回流泵系统程序。

以及污泥脱水系统程序，以下将分别介绍各个子程序的工作过程。

1提升泵控制流程图2潜水泵程序主要控制潜水泵的运行和停止，其工作过程包括以下几个方面：（1）自动过程开始启动潜水泵。

（2）检测液面高度，低于最低位传感器时，开始定时防止误判。

（3）定时到后，若仍低于最低位传感器，则停止潜水泵运行，否则潜水泵继续运行。

（4）检测液面处于中位和高位传感器之间时，开始定时防止误判。

（5）定时到后，若液面仍持续处于高位传感器，则输出报警信号。

潜水泵工作流程图如图4-5所示。

图4-5潜水泵工作流程图3曝气沉砂系统工作流程图如图4-7所示。

4-7曝气沉砂系统工作流程图4污泥回流系统程序主要控制污泥回流泵的运行和停止，其工作过程包括以下几个方面。

（1）自动过程开始首先检测液面高低，若低于最低位传感器，启动定时。

（2）定时到，若液面仍低于最低位传感器则停止回流泵运行。

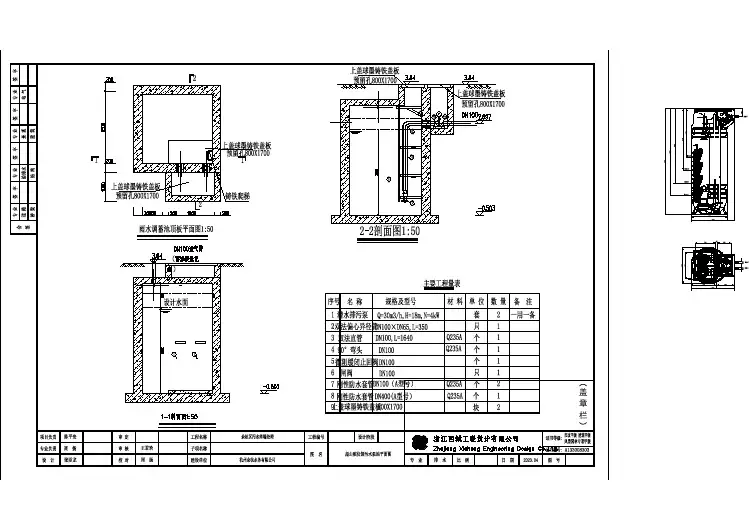

一用一备潜污泵电气控制系统[摘要]本文着重介绍了一用一备排污控制系统工作原理，并详述其具体控制过程。

[关键词]潜污泵一用一备一、引言在一个积水池中放置有两台潜污泵，积水池不停地汇集各处的渗沥水后，水位在缓慢地上升，当升到某一高度后就要将积水池中的水排出。

要求兼有手动和自动两种工作方式，并有故障和超高水位报警功能。

二、系统手动控制原理两台潜污泵要能单独起停控制，两台泵之间不会自动轮换运行。

控制过程如下。

当将旋钮开关SA1扳到手动位置，即SA1(L13-25）和SA1(L23-27)闭合，系统处于手动运行状态。

按动按钮SB4时，1泵接触器KM1接通自锁，1泵运行，1泵运行指示灯HL4点亮，1泵停止指示灯HL3熄灭。

当按下1泵停按钮SB3时，1泵接触器KM1断电而失去自锁，1泵停止，1泵运行指示灯HL4熄灭，1泵停止指示灯HL3点亮。

而当按动按钮SB6时，2泵接触器KM2接通自锁，2泵运行，2泵运行指示灯HL6点亮，2泵停止指示灯HL5熄灭。

当按下2泵停按钮SB5时，2泵接触器KM2断电而失去自锁，2泵停止，2泵运行指示灯HL6熄灭，2泵停止指示灯HL5点亮。

三、系统自动控制原理要求当水位上升到设定的高水位时线缆浮球开关S1保持闭合，系统启动其中的一台泵将水排出，直到水位降到低水位时线缆浮球开关S1断开并保持，水泵停止。

当下一次积水池的水位又上升到高水位时，线缆浮球开关S1再次闭合，这时会启动另一台泵工作，直到液面降到低水位时线缆浮球开关S1再次断开而停止。

当然，如果某一台泵工作时出现故障，系统能自动切换到另一台泵工作，这就是所谓的一用一备，轮换工作。

控制过程如下。

当将旋钮开关SA1扳到自动位置，即SA1(L13-26）和SA1(L23-28)闭合，系统处于自动运行状态。

当积水池水位达到高水位时线缆浮球开关S1闭合，接通中间继电器KA1，KA1(26-29)、KA1(28-31)闭合，因这时继电器KA3和接触器KM2都没得电，即KA3(29-35)、KM2(35-37)是接通的，故此时时间继电器KT1得电自锁，1泵接触器KM1吸合，使KM1(L13-30)和KM1(36-38)断开，1泵运行，开始排水，1泵运行指示灯HL4点亮，1泵停止指示灯HL3熄灭。

第五章泵的自动控制泵浦是向液体传送机械能，用来输送液体的一种机械，在船上用使非常广泛。

在不同的系统中，泵的具体功能各异，其控制也不相同。

第一节泵的常规控制一、主海水泵的控制为主、副机服务的燃油泵、滑油泵、冷却水泵等主要的电动副机，为了控制方便和工作可靠均设置两套机组。

该机组不仅能在机旁控制，也能在集控室进行遥控；而且在运行中运行泵出现故障时能实现备用泵自动切入，使备用泵投入工作。

原运行泵停止运行并发出声光报警信号，以保证主、副机等重要设备处于正常工作状态。

图2-5-1为泵的控制线路，其工作原理分析如下：1．泵的遥控手动控制将电源开关QS1、QS2合闸，遥控-自动选择开关SA1、SA2置于遥控位置。

对于1号泵，按下启动按钮SB12，则继电器KA10线圈通电，接触器KM1线圈回路KA10触头闭合，1号泵电动机通电启动并运行，同时KA10触头闭合自锁。

在1号泵正常运行时，若按下停止按钮SB11，则KA10线圈断电，使接触器KM1线圈失电，1号泵停止运行。

2号泵的手动控制与1号泵基本相同，并且两台泵可以同时手动起停控制，实现双机运行。

2．泵的自动控制过程以1号泵为运行泵，2号泵为备用泵为例，其自动控制过程说明如下：准备状态（即两台泵都处于备用状态）：将电源开关QS1、QS2合闸，遥控-自动选择开关SA1、SA2置于自动位置。

组合开关SA12、SA22置于备用位置，此时对1号泵控制电路来说，开关SA12闭合，其各主要电器设备工作情况分析为：13支路KM1辅助触点断开，时间继电器线圈KT3不得电，其10支路触头断开，所以线圈KA13不得电，其6支路常闭触头闭合，使线圈KA11得电，从而使2号泵控制电路的4支路KA11断开。

同样道理，2号泵控制电路中，触头KA21也断开，因此KA10线圈不得电，KM1线圈也不得电；13支路KT2线圈得电，其7支路触头延时闭合；6支路KA13处于闭合状态，所以线圈KA12也通电。

水位浮球开关怎么接线?浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线，另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。

浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接380V。

这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后，浮球触点断开，交流接触器自动停止抽水。

浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。

现在讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。

当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。

万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不再重复叙述了。

当排污泵过负载时，热继电器保护动作，切断相应的控制回路使排污泵停止运行，接通蜂鸣器控制回路，蜂鸣器发出声光报警，提醒维修人员检查维修，排除故障。

排污泵自动控制原理图排污泵自动控制系统是一种智能化的控制系统，通过对排污泵的自动控制，实现了对污水排放的有效管理和控制。

本文将介绍排污泵自动控制系统的原理图及其工作原理。

一、排污泵自动控制系统的原理图。

排污泵自动控制系统的原理图主要包括以下几个部分，传感器模块、控制模块、执行模块、人机界面模块和通信模块。

1. 传感器模块，传感器模块主要用于感知环境中的污水水位、压力、流量等参数，并将感知到的数据传输给控制模块。

2. 控制模块，控制模块是排污泵自动控制系统的核心部分，它通过对传感器模块采集到的数据进行分析和处理，然后根据预设的控制策略，控制排污泵的启停、转速调节等操作。

3. 执行模块，执行模块是控制模块的执行器，它根据控制模块的指令，控制排污泵的启停、转速调节等操作。

4. 人机界面模块，人机界面模块主要用于操作人员对排污泵自动控制系统进行监控和操作，包括显示系统运行状态、设定控制参数等功能。

5. 通信模块，通信模块主要用于排污泵自动控制系统与上位机或其他设备之间的数据通信，实现远程监控和控制。

二、排污泵自动控制系统的工作原理。

排污泵自动控制系统的工作原理是基于对污水水位、压力、流量等参数的感知和分析，通过控制模块对排污泵进行智能化的控制。

1. 感知环境参数，传感器模块感知环境中的污水水位、压力、流量等参数，并将感知到的数据传输给控制模块。

2. 数据分析处理，控制模块对传感器模块采集到的数据进行分析和处理，根据预设的控制策略，判断是否需要启动或停止排污泵，以及调节排污泵的转速。

3. 控制排污泵操作，控制模块根据分析处理的结果，通过执行模块对排污泵进行启停、转速调节等操作。

4. 人机交互，操作人员可以通过人机界面模块对排污泵自动控制系统进行监控和操作，包括显示系统运行状态、设定控制参数等功能。

5. 数据通信，排污泵自动控制系统可以通过通信模块与上位机或其他设备进行数据通信，实现远程监控和控制。

通过以上工作原理，排污泵自动控制系统实现了对污水排放的智能化管理和控制，提高了排污泵的运行效率，降低了能耗和维护成本，保障了环境的清洁和安全。
