浸锡炉安全操作规程

温馨小提示：本文主要介绍的是关于锡炉操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇锡炉操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

锡炉操作规程（大纲）一、锡炉操作基本知识1.1锡炉的定义及作用1.2锡炉的分类及特点1.3锡炉操作的安全注意事项二、锡炉设备与材料准备2.1锡炉设备检查与维护2.2锡炉加热系统介绍2.3锡炉周边设备与工具2.4锡料及助焊剂的选择与准备三、锡炉操作步骤3.1锡炉开机前准备3.2锡炉加热及温度控制3.3锡炉焊接操作流程3.4焊接过程中常见问题及解决方法四、锡炉维护与保养4.1锡炉日常维护4.2锡炉定期保养4.3锡炉加热元件更换方法4.4锡炉设备故障排除五、锡炉操作安全规范5.1锡炉操作人员安全培训5.2锡炉操作过程中的安全隐患及预防措施5.3火灾、触电等突发事件的应急处理5.4锡炉操作安全检查与考核六、锡炉操作环境与废弃物处理6.1锡炉操作环境要求6.2锡炉操作过程中的环保措施6.3废弃物处理方法6.4锡炉操作与环境保护七、锡炉操作质量检验与控制7.1锡炉焊接质量检验标准7.2锡炉焊接质量影响因素7.3锡炉焊接质量控制措施7.4锡炉焊接质量改进方法八、锡炉操作培训与考核8.1锡炉操作培训内容与方法8.2锡炉操作考核标准与流程8.3锡炉操作人员职责与权益8.4锡炉操作培训效果评估与改进一、锡炉操作基本知识1.1锡炉的定义及作用：锡炉是一种用于熔化和保温锡的设备，主要用于电子制造业中的焊接作业。

人员配置
1人
标准工时
20秒 标准产能/H 180PCS/小时
图 示
称名具治 / 备设
设 锡炉
备 及 治
夹子 防护眼
具 手套
罩口
操作说明及工艺要求
1、元件是否插到位。
检查 上工序
2、主要元器件是否有漏插。
3、需区分极性的大体积（电解电容Φ12以上）。
1、做好设备的日常清洁，并完成设备日常保养点检表。
2、检查助焊剂是否正确，是否充足。
7用夹子夹住线路板两边中间部分注意不要碰到元件对准自动喷雾机喷头脚8先将偏斜的元件扶正再将线路板上锡面浸入锡炉中约3秒钟后取出25010260109待锡凝固后检查焊盘浸锡是否饱满是否完全上锡有无锡块等并对有缺陷10将浸好锡的线路板平放入周转箱

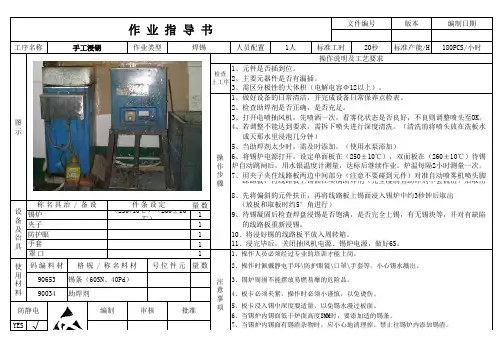

作业指导书
文件编号
版本
编制日期
工序名称
手工浸锡
作业类型
焊锡
步 7、用夹子夹住线路板两边中间部分（注意不要碰到元件）对准自动喷雾机喷头脚
骤
踩踏板，待线路板上锡面在喷满助焊剂（完全湿润且助焊剂不会流出）后取出
。
8、先将偏斜的元件扶正，再将线路板上锡面浸入锡炉中约3秒钟后取出
件条设定 （250+10℃）（260±10
℃）
量数 1
1
（放板和取板时约5°角进行） 9、待锡凝固后检查焊盘浸锡是否饱满，是否完全上锡，有无锡块等，并对有缺陷
的线路板重新浸锡。
1
10、将浸好锡的线路板平放入周转箱。
1
11、浸完毕后，关闭抽风机电源、锡炉电源，做好6S。
1
1、操作人员必须经过专业的培训才能上岗。
使 码编料材 格规 / 称名料材 号位件元 量数

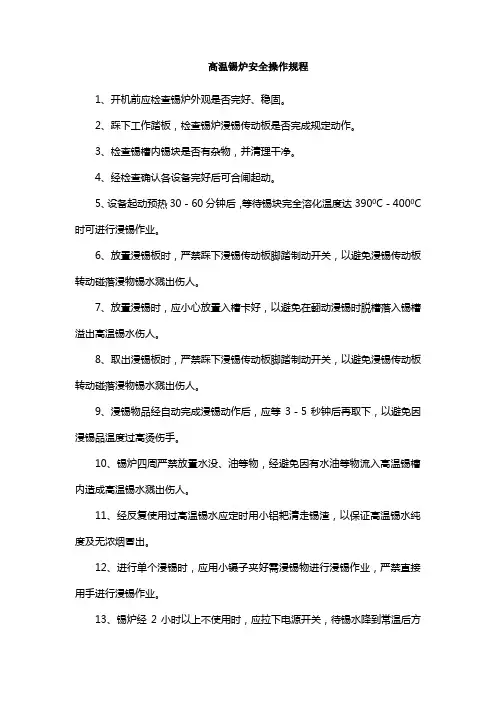

高温锡炉安全操作规程
1、开机前应检查锡炉外观是否完好、稳固。

2、踩下工作踏板，检查锡炉浸锡传动板是否完成规定动作。

3、检查锡槽内锡块是否有杂物，并清理干净。

4、经检查确认各设备完好后可合闸起动。

5、设备起动预热30－60分钟后，等待锡块完全溶化温度达3900C－4000C 时可进行浸锡作业。

6、放置浸锡板时，严禁踩下浸锡传动板脚踏制动开关，以避免浸锡传动板转动碰落浸物锡水溅出伤人。

7、放置浸锡时，应小心放置入槽卡好，以避免在翻动浸锡时脱槽落入锡槽溢出高温锡水伤人。

8、取出浸锡板时，严禁踩下浸锡传动板脚踏制动开关，以避免浸锡传动板转动碰落浸物锡水溅出伤人。

9、浸锡物品经自动完成浸锡动作后，应等3－5秒钟后再取下，以避免因浸锡品温度过高烫伤手。

10、锡炉四周严禁放置水没、油等物，经避免因有水油等物流入高温锡槽内造成高温锡水溅出伤人。

11、经反复使用过高温锡水应定时用小铝耙清走锡渣，以保证高温锡水纯度及无浓烟冒出。

12、进行单个浸锡时，应用小镊子夹好需浸锡物进行浸锡作业，严禁直接用手进行浸锡作业。

13、锡炉经2小时以上不使用时，应拉下电源开关，待锡水降到常温后方能进行清理工作，严禁在锡水示降到常温情况下进行清理工作。

仅供参考[整理] 安全管理文书浸焊机安全操作规程日期：__________________单位：__________________第1 页共3 页仅供参考[整理]浸焊机安全操作规程1、开机前应对及其各部分进行检查，看照明灯、排风扇、熔锡炉等部位是否正常。

2、操作人员在进行作业时要小心，注意力要集中，做好个人防护，防止熔锡烫伤。

3、浸焊机的温度按《焊接作业指导书》要求设定。

如有超温现象，请速加未溶化焊锡条1~2根，观察熔锡炉温控表。

4、将助焊剂适应的倒入铁盒里，要求装好助焊剂的铁盒与熔锡炉相隔距离20~30cm。

浸助焊剂时应小心谨慎，尽量不要将助焊剂浸到板子的正面。

5、熔锡炉温度达到260℃以上时，将芯片的周转筐放在铁架上，拿好夹子夹穿在电源线输入穿线孔中或者其它孔中（夹子夹芯片夹稳就行），然后浸入助焊剂，要求电路板插好的元件脚朝下与线路板面浸入助焊剂的深度1.5mm，芯片浸入助焊剂的时间为1~2秒钟。

6、将浸好助焊剂的芯片再在熔锡炉里进行上锡，上锡要求手拿夹子，夹子夹芯片平稳，不能抖动，芯片上锡时间为1~2秒钟，芯片上好锡后迅速的回到装好助焊剂的铁盒里进行退温处理。

然后放入周转筐，作好记录和标识。

关掉熔锡炉电源开关。

7、操作完毕后及时清洁保养，使机器保持良好状态。

长时间不用时，应罩上布帘。

发现异常现象或工作不正常时，应立即切断电源并及时报告，妥善处理。

做好设备日常保养维护工作。
