浸锡炉安全操作规程

浸锡工安全操作规程前言浸锡工是一项危险性较大的工作，在操作过程中必须要严格遵守安全操作规程，以确保自身安全和生产工作的顺利进行。

本文旨在列出浸锡工需要遵守的安全操作规程，以帮助浸锡工员工从操作上确保自身安全和防止生产事故的发生。

术语解释•BLA: 熔融锡铅合金•高温工具: 能耐受高温的工具，如钳子、熔炉等安全操作规程1. 车间内部安全1.1 行走安全•行走时必须保持安全姿势，不得奔跑、走路打闹或者穿插行走。

•走动时要随时注意地面状况，清理容易绊倒的杂物和异物，避免滑倒和摔伤。

•不得用手捏着热的或者滑动的物体移动，要用工具移动，并且保持稳定，避免烫伤或者物体掉落砸伤。

1.2 危化品存放•车间内放置的危化品必须标识明确，并且要按照规定的位置存放，禁止随便放置。

•未经过专业训练的人员禁止擅自接触危化品，并且不能在危化品存放区域内玩笑或吸烟等。

2. 熔锡操作安全2.1 熔锡安全•浸锡工员工必须要认真检查设备状况和操作环境，确保设备齐全和运转正常。

•熔融的BLA不能倒入带水的容器中，一定要放在防火的容器中。

2.2 热防护•由于熔融BLA的温度高达280℃，所以必须全身性穿着防火防热安全服，并配戴隔热手套和防火面罩。

•对于高温工具要使用带防烫套的工具或防烫手套开关和操作。

2.3 补料操作•在给BLA补料时，要按照规定的比例和方法进行操作，并且要保证环境安全和补料比例的准确。

3. 建议3.1 轮班安排•建议公司在排班时要根据工作性质的不同，尽量避免长时间进行高风险工作的人员轮流操作，防止肝损伤和慢性中毒等健康问题的发生。

3.2 环境氧气•经由设备发出的有害气体也需要进行良好的排液，并且要保持室内空气流通，环境内的氧气不可以小于16%。

结束语浸锡工作是一项高风险工作，因此浸锡工们在操作过程中要特别注意安全问题。

本文所列出的操作安全规程，不仅是为了保障浸锡工的人身安全，也是为了保障生产过程的连续性。

因此，我们希望所有浸锡工能够牢记本文列出的操作规程，并严格按照规程进行工作。

浸锡制订：审核：浸锡作业指导书
工序名称
产品名称注 意 事 项
批准：操 作 步 骤 及 说 明
1. 助焊剂不能浸到元件面上。

以防止元
件氧化。

2. 锡炉的温度在：310±10氏摄度，每
隔一小时要确认一下。

3. 线路板上的元件脚必须要全部上满锡。

4. 浸锡后的PCB 板元件不能有浮起或高
起，不能有变形的现象。

5．不能元件掉进锡炉里，特别是电解电容
（如不小心掉进一定要第一时间用夹子夹
起来）6．操作员必须是经过培训后才能上岗，非
指定人员不能乱操作。

5．每天下班后要电源切断，把剩余的助焊
剂倒回桶里，以免挥发掉。

1．打开锡炉电源开关使锡炉里的锡溶化达到规定的温度范围。

2．将助焊剂放在指定的位置上。

3．用左手拿起PCB 板检查元件是否已插到位，是否有漏件。

把没有插到位的元件压到位，把漏件的退回插件工序返工。

4．将经检查整理好的PCB 板，右手用不锈夹（或镊子）轻轻夹起，夹时一定要平行。

浸上助焊剂（助焊剂不能超过PCB 板的2/3）
5．把PCB 板平放到锡炉里，（锡不能超过PCB 板的2/3）动作要轻、快
、平稳。

6．浸锡的时间2—3S 不能超过5S,预防铜泊起泡。

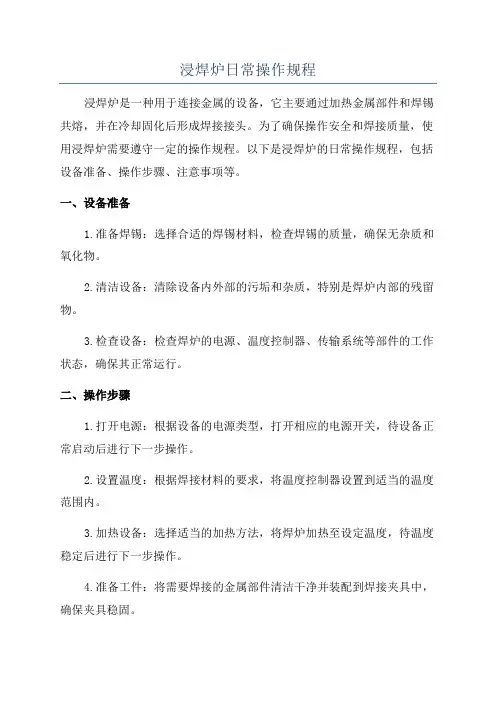

浸焊炉日常操作规程浸焊炉是一种用于连接金属的设备，它主要通过加热金属部件和焊锡共熔，并在冷却固化后形成焊接接头。

为了确保操作安全和焊接质量，使用浸焊炉需要遵守一定的操作规程。

以下是浸焊炉的日常操作规程，包括设备准备、操作步骤、注意事项等。

一、设备准备1.准备焊锡：选择合适的焊锡材料，检查焊锡的质量，确保无杂质和氧化物。

2.清洁设备：清除设备内外部的污垢和杂质，特别是焊炉内部的残留物。

3.检查设备：检查焊炉的电源、温度控制器、传输系统等部件的工作状态，确保其正常运行。

二、操作步骤1.打开电源：根据设备的电源类型，打开相应的电源开关，待设备正常启动后进行下一步操作。

2.设置温度：根据焊接材料的要求，将温度控制器设置到适当的温度范围内。

3.加热设备：选择适当的加热方法，将焊炉加热至设定温度，待温度稳定后进行下一步操作。

4.准备工件：将需要焊接的金属部件清洁干净并装配到焊接夹具中，确保夹具稳固。

5.浸入焊锡：将夹具慢慢浸入熔化的焊锡中，确保部件能够完全被焊锡覆盖。

6.浸温控制：根据焊接材料的要求，控制工件在焊锡中的浸温时间，并确保温度的稳定。

7.抬起工件：在浸焊过程结束后，将夹具慢慢抬起，确保焊锡能够均匀地附着在工件上。

8.冷却固化：将夹具中的工件放置在冷却设备中，使焊锡冷却并固化，形成牢固的焊接接头。

9.检查质量：检查焊接接头的质量，包括焊锡的覆盖程度、焊接强度以及无明显的焊接缺陷。

10.关闭设备：关闭焊炉的加热装置、电源开关等，并进行设备的清洁和维护工作。

三、注意事项1.安全操作：遵守相关的安全操作规程，确保人员和设备的安全。

2.温度控制：在使用过程中要严格控制温度，避免温度过高或过低，以免影响焊接质量。

3.温度均匀：确保焊炉的加热均匀，避免产生温度梯度而导致焊接质量不均匀。

4.工件清洁：在进行焊接前要将工件清洁干净，以确保焊接质量。

5.注意焊接时间：遵循焊接材料的要求，严格控制工件在焊锡中的浸温时间。

浸锡安全操作规程一、岗位风险点分析1、锡炉运行时引起火灾事故；2、锡液爆炸飞溅伤人；3、触电事故；4、引起职业病二、岗位风险点防范1、锡炉需安装平稳，周围 1 米范围内不能放置易燃物品；2、锡炉使用完毕后或长时间不使用时应关闭电源开关，并盖上防护盖；在无人看管的情况下，禁止给锡炉通电加温；3、锡炉中的锡熔化后，严禁将电解电容、水及除助焊剂以外的液体掉入锡炉；4、锡炉使用环境应保持干燥，不能在潮湿或淋雨环境下工作；5、锡炉严禁在通电或锡液未凝固的情况下移动、敲击、拆卸及安装其电热部分零件。

6、锡炉应接有地线并保证接地良好，定期检查锡炉电器线路绝性能缘老化情况；如发现设备有任何任何异常应及时向上级领导反馈。

7、锡炉使用时操作者应佩戴口罩、护目镜，定期进行作业场所职业病危害因素检测及员工的岗前、岗中、岗后职业健康体检三、安全操作规程1、开机：接通锡炉电源，打开电源开关对锡炉中的锡进行加热，此时温度控制器上的“ ON”灯（绿灯）亮起，等达到预设温度时，“ON”灯熄灭，“ OFF”灯（红色）点亮；此时应观察控制面版上温度计指示温度是否与所设定温度保持一致，如不一致，则需要手工调至规定温度。

1.1 温度设定：锡炉温度设定在 250-280℃（视浸焊效果而设置），严禁温度过低或过高时进行焊接作业，以防止焊接不良或者烫伤电路板。

1.2 工艺要求：a)电路板待浸锡面喷（浸）助焊剂需均匀，且助焊剂不可滴落到其它电路板的元器件上面及地面上；因其具有一定的腐蚀性，不可直接用手接触。

b)浸锡时间不得过长以免引起铜箔起泡的现象，焊接时间需要控制在 2～5秒内。

c)要及时清除锡炉表面的氧化锡层，以防止锡渣粘附在线路板上。

d)切完脚的电路板必要时需经过第二次浸锡（视首次浸锡效果而定），第二次浸锡后焊点必须圆滑光亮，无大面积的连焊及漏焊。

e)工作台面需保持清洁。

f)。

编号:GR-QS-05
浸锡操作规范
一、目的：
为了明确生产设备的使用规范，保证生产安全有保障，确保生产产品的质量合符有关标准。

二、适用范围：
浸锡工序。

三、操作规程：
1．锡炉每天定时在上班前1小时自动开机。

2．检查锡炉各电器是否能正常工作，锡炉地线连接是否良好，各相关指示灯亮是否点亮，保证生产的安全。

3．将助焊剂倒入容器中，助焊剂距离浸锡炉20公分，保证生产环境通风、排气避免因过热引起助焊剂燃烧。

4．将锡炉温度调节器调到240-300℃之间，浸锡不得超过3秒，避免对不耐热元件的损坏。

5．定期一天清洁一次锡炉，每天最后一次下班为清洁时间。

6．每天两次用温度检测仪检测锡炉中的温度是否符合生产要求。

7．每天生产时必须戴上劳工手套。

编制：审核：批准：。

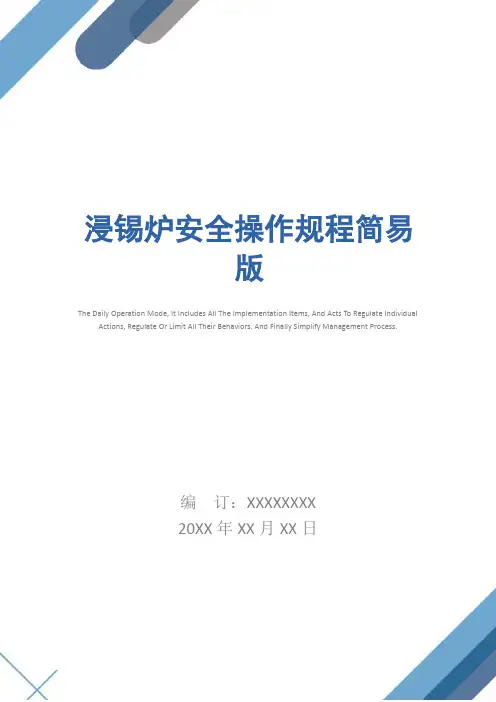

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日浸锡炉安全操作规程简易版浸锡炉安全操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

1.开始工作前，合上电源开关，检查锡炉是否加上电，绿灯是否亮，亮后表示正常工作。

非浸锡工严禁上岗操作。

2.合上电源约40分钟，观察浸锡炉内锡块是否熔化及其温升变化情况。

根据上锡电路板的多少，决定加锡数量与时间，始终保持锡液温度，不要因锡温过高或过于低而影响作业。

3.温度上^***280℃开始工作，首先用一块板试验锡炉熔点是否正常。

注意将温控器上端用铁皮盖住。

4.浸板时，手不能抖动，如果元件不规整、不到位，则用手加以调整后再上锡。

用夹子夹紧板，不能将板掉入锡炉。

5.浸板时间约1～2秒钟。

电路板整齐放入框中。

6.做好“首三检”，确定加工件符合质量要求后再开始批量操作，坚持自检，发现问题及时改进或调整。

7.浸锡时注意不要将松香水滴入浸锡炉内，以免引起火灾。

操作工不能穿拖鞋上班，注意作业安全。

8.工作完毕及时断电停炉，清理卫生。

清理作业台面及其四周卫生，清理，保持现场整洁安全。

该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。

好好学习社区

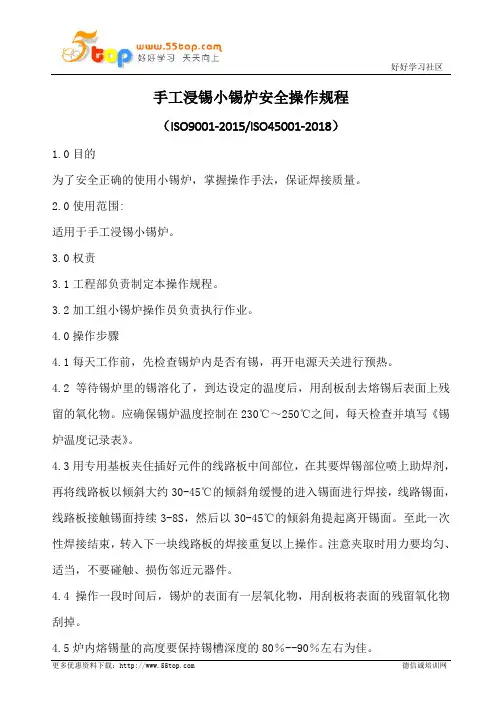

手工浸锡小锡炉安全操作规程
（ISO9001-2015/ISO45001-2018）
1.0目的
为了安全正确的使用小锡炉，掌握操作手法，保证焊接质量。

2.0使用范围:
适用于手工浸锡小锡炉。

3.0权责
3.1工程部负责制定本操作规程。

3.2加工组小锡炉操作员负责执行作业。

4.0操作步骤
4.1每天工作前，先检查锡炉内是否有锡，再开电源天关进行预热。

4.2等待锡炉里的锡溶化了，到达设定的温度后，用刮板刮去熔锡后表面上残留的氧化物。

应确保锡炉温度控制在230℃～250℃之间，每天检查并填写《锡炉温度记录表》。

4.3用专用基板夹住插好元件的线路板中间部位，在其要焊锡部位喷上助焊剂，再将线路板以倾斜大约30-45℃的倾斜角缓慢的进入锡面进行焊接，线路锡面，线路板接触锡面持续3-8S，然后以30-45℃的倾斜角提起离开锡面。

至此一次性焊接结束，转入下一块线路板的焊接重复以上操作。

注意夹取时用力要均匀、适当，不要碰触、损伤邻近元器件。

4.4操作一段时间后，锡炉的表面有一层氧化物，用刮板将表面的残留氧化物刮掉。

4.5炉内熔锡量的高度要保持锡槽深度的80％--90％左右为佳。

更多优惠资料下载：德信诚培训网。

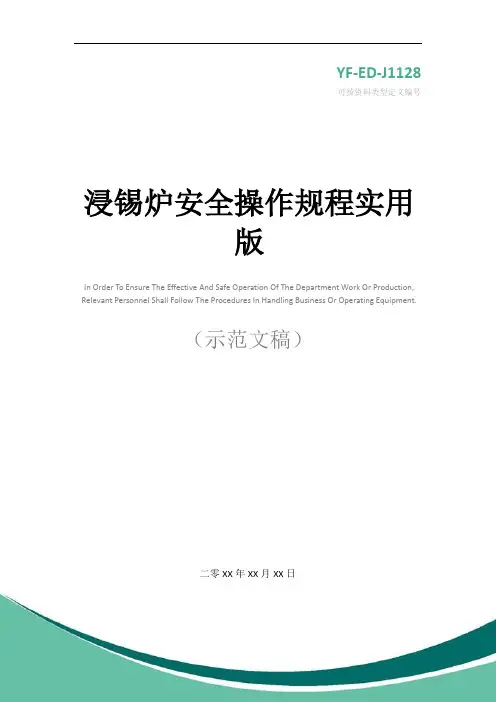

YF-ED-J1128可按资料类型定义编号浸锡炉安全操作规程实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日浸锡炉安全操作规程实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

1.开始工作前，合上电源开关，检查锡炉是否加上电，绿灯是否亮，亮后表示正常工作。

非浸锡工严禁上岗操作。

2.合上电源约40分钟，观察浸锡炉内锡块是否熔化及其温升变化情况。

根据上锡电路板的多少，决定加锡数量与时间，始终保持锡液温度，不要因锡温过高或过于低而影响作业。

3.温度上^***280℃开始工作，首先用一块板试验锡炉熔点是否正常。

注意将温控器上端用铁皮盖住。

4.浸板时，手不能抖动，如果元件不规整、不到位，则用手加以调整后再上锡。

用夹子夹紧板，不能将板掉入锡炉。

5.浸板时间约1～2秒钟。

电路板整齐放入框中。

6.做好“首三检”，确定加工件符合质量要求后再开始批量操作，坚持自检，发现问题及时改进或调整。

7.浸锡时注意不要将松香水滴入浸锡炉内，以免引起火灾。

操作工不能穿拖鞋上班，注意作业安全。

8.工作完毕及时断电停炉，清理卫生。

清理作业台面及其四周卫生，清理，保持现场整洁安全。

锡炉安全操作规程
编号：
1、锡炉操作人员必须经过培训，考核合格，持上岗证上岗作业。

2、锡炉为高温仪器作为可焊性试验的使用设备，在做可焊性测试时温度高达288℃，在使用时或添加锡条时必须戴好围裙、袖套、口罩、面罩、防烫手套等劳保用品。

未经管理负责人允许，不得私自操作锡炉。

3、测试过程中需要将试样完全浸入助焊剂5-10S,垂直放置约30-60S,然后用碎布除掉表面多余的助焊剂,在1-5min 的时间内按照客户需要参数进行可焊性测试。

刮净锡渣将试样水平夹住,稍微倾斜,进入锡槽,浸入锡约10mm,然后水平缓缓移动,至稍微倾斜移动出锡槽。

待样板冷却至室温后,洗净﹑吹干方可作目视检查。

4、锡炉使用完后,需等待温度降低到常温，才能清理锡渣和设备保养。

5、锡炉使用完需要将炉内浮在助焊剂残留清洁干净避免持续产生烟雾。

6、在进行上锡作业过程中，应缓慢将测试品放入锡炉，如需翻动应缓慢，以免锡水溅出伤人。

7、有铅锡板严禁在无铅锡炉中做试验;金板、抗氧化板等严禁在有铅锡炉中试验；试验用的相关工具必须严格区分开，防止交叉感染锡炉，添加锡条注意不可加错。

8、在作业过程中清理锡渣时要小心，不能大意及用力过大铲到锡缸中的锡水，避兔锡水飞溅，灼伤身体。

9、锡炉锡料添加量不得超过锡炉设计容量的80%
10、作业前必须打开抽风。

11、锡炉周边不得放置水、可燃物等物品，作业前必须检查。

12、下班或放假前，应提前关闭锡炉电源，检查锡炉周边环境，清理可燃物，待温度降低到安全温度，方可下班离开。

*** 有限公司
2023年09月08日
编制：会签：审核：批准：
编号：XDGC-060-A01。

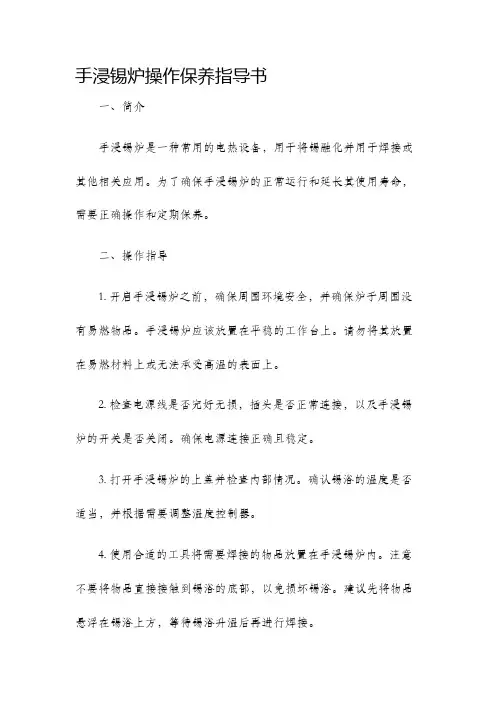

手浸锡炉操作保养指导书一、简介手浸锡炉是一种常用的电热设备，用于将锡融化并用于焊接或其他相关应用。

为了确保手浸锡炉的正常运行和延长其使用寿命，需要正确操作和定期保养。

二、操作指导1. 开启手浸锡炉之前，确保周围环境安全，并确保炉子周围没有易燃物品。

手浸锡炉应该放置在平稳的工作台上。

请勿将其放置在易燃材料上或无法承受高温的表面上。

2. 检查电源线是否完好无损，插头是否正常连接，以及手浸锡炉的开关是否关闭。

确保电源连接正确且稳定。

3. 打开手浸锡炉的上盖并检查内部情况。

确认锡浴的温度是否适当，并根据需要调整温度控制器。

4. 使用合适的工具将需要焊接的物品放置在手浸锡炉内。

注意不要将物品直接接触到锡浴的底部，以免损坏锡浴。

建议先将物品悬浮在锡浴上方，等待锡浴升温后再进行焊接。

5. 在焊接过程中，务必佩戴适当的个人防护设备，如耳塞、防护眼镜和手套。

避免直接接触锡浴并避免吸入焊接产生的有害烟雾。

6. 完成焊接后，将物品从锡浴中取出，注意不要碰到炉体内壁或其他热表面。

等待锡浴冷却后，可以将盖子盖上并关闭手浸锡炉。

三、保养指导1. 在关闭手浸锡炉之前，务必等待锡浴完全冷却。

在锡浴还未完全冷却之前，不要关闭电源或拔掉电源线。

此外，不要将液体或金属物品倒入锡浴中，以免损坏设备。

2. 手浸锡炉的外部应定期擦拭清洁，以保持表面整洁，并确保其散热良好。

可以使用干净的软布或纸巾轻轻擦拭。

禁止使用含有酸性或腐蚀性物质的清洁剂。

3. 锡浴的温度控制器为精密仪器，应当小心处理，避免碰撞或撞击。

如果出现故障或错误的温度控制，请及时联系专业人员进行修理或更换。

4. 定期检查电源线和插头是否损坏，以及电源开关是否正常工作。

如果发现任何异常情况，请停止使用，并联系专业人员进行维修。

5. 手浸锡炉的使用寿命通常与锡浴寿命相关。

当锡浴出现严重污染或锡的损耗达到一定程度时，应及时更换锡浴。

使用过滤器可以延长锡浴的使用寿命。

总结：手浸锡炉是一种重要的焊接工具，正确操作和定期保养可以确保其正常运行和延长使用寿命。

浸锡炉安全操作规程范文浸锡炉是一种重要的工业设备，用于在金属工艺中将金属材料浸入熔融的锡中进行加工。

为了保证操作人员的安全，必须严格遵守以下浸锡炉安全操作规程：1. 个人防护1.1 穿戴防火、防热的工作服，并确保服装无松动部位，以防止饰物被卡进机器内部。

1.2 戴防护手套、护目镜、防尘口罩等个人防护装备，保护眼睛、口鼻和双手免受灼伤和有害物质刺激。

1.3 避免穿戴松散的衣物、长发等，以免被火焰或机械设备绞入造成危险。

2. 设备检查2.1 在每次操作前，必须对浸锡炉进行全面检查，确保设备完好无损。

2.2 检查电源线路是否正常，各传感器和控制装置是否灵敏并正常工作。

2.3 检查锡的储存容器，确保锡质量良好，无铁锈、水分等杂质。

2.4 检查炉体、炉盖、炉底、加热元件等部件是否破损，如有损坏应立即修复或更换。

3. 运行前准备3.1 加热炉前，必须确保炉体内没有杂质和有害气体，需进行通风处理。

3.2 将正确量的锡装入锡的储存容器，并将其放置在浸锡炉内合适的位置上。

3.3 确保锡的熔化温度和加热功率设置正确，以保证锡的熔化均匀且稳定。

4. 启动操作4.1 切勿将手指或其他物品放入加热炉内，以防止烫伤或设备故障。

4.2 在启动加热装置之前，应先打开燃气或电源，并确保点火装置正常工作。

4.3 启动加热装置后，逐渐加大火焰或加热功率，控制加热速度，避免锡受到过热或温度变化过快的影响。

5. 浸锡操作5.1 在浸锡过程中，操作人员应集中精力，注意观察锡的熔化情况和浸锡的位置。

5.2 浸锡炉上方不得有可燃物或易燃气体，以确保工作环境的安全。

5.3 在浸锡时，锡的温度和浸锡时间应严格控制，避免造成锡过热或工件加工不充分的情况。

5.4 在浸锡过程中，不得随意调整锡的温度、炉内压力和加热功率等参数，以防止设备故障或操作失误。

6. 停机和清洁6.1 在操作完成后，应先关闭加热装置，等待炉体冷却至安全温度后再进行下一步操作。

6.2 清洁时，应先断开电源或切断燃气供应，并等待设备完全停止运行。

浸锡工安全操作规程1. 适用范围本文档适用于从事浸锡工作的员工，旨在规范浸锡工操作，保障员工身体健康和生命安全。

2. 浸锡工作环境2.1 浸锡工作区域应保证通风，避免浸锡产生的有毒有害气体积聚。

2.2 工作区域禁止吸烟等火源存在，严禁燃放易燃物品。

2.3 工作区域应保证地面清洁干燥，避免滑倒事故发生。

3. 个人防护用品3.1 戴好防护眼镜和口罩，避免浸锡溅入眼睛或口腔，引发伤害。

3.2 戴好手套，避免接触热液体导致烫伤、化学液体造成腐蚀。

3.3 戴好防护服和防静电鞋，避免身体接触浸锡产生的热量和静电。

4. 浸锡操作规程4.1 严格按照操作规程进行浸锡操作，禁止随意更改操作方式。

4.2 操作前需仔细检查设备是否正常运行，确保操作安全。

4.3 操作过程中，应专心致志，禁止在操作中进行其他事情。

4.4 操作完成后，断开电源和气源，清理好现场，做好设备保养工作。

5. 紧急情况处理5.1 若操作过程中发生意外，应立即停止操作，并向上级报告，及时采取救援措施。

5.2 若身体接触浸锡产生烧伤或化学伤害，务必立即将受伤部位清洗干净，寻求专业医疗救助。

6. 安全教育与培训6.1 全体从事浸锡操作的员工需经过专业培训和操作考核，得到操作合格证书后方可上岗操作。

6.2 定期开展安全教育培训，增强员工安全意识和应急能力。

7. 后记本规程是为确保员工生命安全和身体健康而制定的，所有从事浸锡工作的员工必须严格遵守操作规程，不得违反安全要求和操作规定。

如有违反，将被视为违反公司安全管理制度，依法追究相关人员的责任。

浸锡工安全操作规程浸锡工安全操作规程一、前言为保障浸锡工作的安全及稳定进行，规范浸锡工作流程，避免因操作不当而产生安全事故，特制定本操作规程。

操作规程适用于所有从事浸锡工作的工作人员。

二、操作工具及材料的准备1.工具(1)电烙铁：电烙铁的温度必须按照要求调整好。

(2)夹子：选择具有良好导电性、强度高、不易变形的夹子。

(3)锡条：锡条采用纯锡条，切勿使用含铅的锡条。

(4)草纸：草纸最好是使用金属互连表面保护纸，可减少电路板表面被污染的机会。

2.注意事项(1)工具的质量和完好性必须经过检查确认。

(2)操作人员必须经过专业培训，并且具备良好的操作习惯和实践经验。

(3)操作人员在进行工作前，必须仔细检查操作工具的工作状态，防止出现故障或安全事故。

三、浸锡工作的步骤1.板片准备首先，检查板片是否有损坏或破损。

板片表面必须干净、光滑、无腐蚀和污染。

检查所有的连接器、端子、元器件和电路板孔洞是否对准。

板子的四周必须垫上草纸，并且要仔细检查确认。

2.涂抹烙铁头将烙铁头涂抹上适当的润滑油。

这样可以避免烙铁头与铜层之间的摩擦和挂断板片的情况。

3.夹取锡条夹取锡条时，要确保夹子夹紧并且不会松动。

锡条必须是纯锡条，必须检查锡条长度是够。

夹子不应影响拍板时的操作。

4.加热烙铁加热烙铁的温度必须达到设定的要求。

当温度达到标准后，将烙铁头放到铜层上，使锡条热化并和铜层接触。

5.绘制锡条沿着需要连接的电路线路，绘制锡条。

锡条的竖直度必须保持一致，可以使用夹子来保持锡条的竖直度。

确保锡条涂抹整齐，没有过多的锡条，并且夹子没有推动过多的锡条。

6.移动烙铁当绘制的锡条达到设定的长度时，移动烙铁到下一个可以连接的点。

在与铜层接触之前必须将烙铁头涂上润滑油，并且在移动过程中，必须小心谨慎，以免断掉锡条。

7.清理锡渣在每一个连接点上，必须清理锡渣，以免影响下次的操作。

在清理锡渣时，必须使用纯铜刀片，确保锡渣清理完整。

四、操作中需注意的安全事项1.仔细检查烙铁的长度、线路连接、线路类型等。

浸锡作业指导书
一、操作步骤
1、打开锡炉电源开关使锡炉里的锡熔化达到规定的温度范围；
2、将助焊剂放到指定的位置上；
3、左手持电感线圈盛具盒，右手持穿电感线圈的芯棒，在电感线圈盛具盒内从右到左移动
芯棒穿电感线圈于芯棒上，反复多次，使电感线圈密布于芯棒上。

然后检查穿绕在芯棒上的所有电感线圈，其引脚应全部朝下且排列整齐；
4、将经检查的且密布于芯棒上的电感线圈引脚浸上助焊剂（助焊剂不能超过引脚的2/3）；
5、把电感线圈引脚的芯棒平放在锡炉里，（锡不能超过电感线圈引脚的2/3）动作要轻、快、
平稳；
6、浸锡的时间不能超过1S漆包线漆层脱落。

二、工艺要求
1、助焊剂不能浸到电感线圈的其它部位，以防粘连；
2、锡炉的温度在310±10摄氏度；
3、芯棒上的电感线圈引脚要全部上满锡且不能出现有锡瘤及粘连现象。

三、注意事项
1、锡炉的温度必须控制在310±10摄氏度（可通过变压器预防控制）；
2、不能有电感线圈掉进锡炉里；
3、操作员必须是经过培训后才能上岗，非指定人员不能乱操作；
4、每天下班后要切断电源，把剩余的助焊剂倒回桶里，以免挥发掉。

浸锡作业指引
1、开启电源，预热，浸锡前确认锡炉温度单面板为275±10°C。

用档板将表面氧化层刮掉。

锡面保持清洁光亮无杂质。

2、拿PCB板至与眼睛一个平面，检查元件管是否全部卡到位。

3、用夹子取一已经插好件的PCB板，要求夹平稳，不倾斜，不得抖落电子元器件。

用档板轻轻除去锡炉表面氧化层，用钢夹夹住PCB板浸入助焊剂，使管脚即及PCB板上都沾有助焊剂。

4、将PCB板焊接面倾斜（约与锡面成30度左右）浸入锡炉中，且旋转以致将整个PCB板浸好锡，浸入锡炉深度不得超过PCB板厚度的2/3，浸入锡炉时间3～5秒钟垂直取出。

不可太久以免烫伤电子元器件。

5、检查PCB板的铜箔面和其所有的电子元器件是否焊接良好，将其焊接好的PCB板放入周转箱内。

注意事项：
1、必须戴好静电环，各元器件无翘起现象，必须紧贴PCB 板。

2、浸入锡炉时间3～5秒钟，不可太久以免烫伤电子元器件。

3、做好防静电保护措施。

4、注意安全。

手浸式锡炉操作及保养规范手浸式锡炉操作及保养规范文件编号：WI-PE-009版本：A0页数：共3页日期：2014-05-28制订部门：产品服务部修改履历：一．目的：规范仪器设备的使用，保证使用结果的准确可靠，延长仪器设备的使用寿命，减少使用晶体管特性图示仪保养指导故障。

二．范围：适用于本公司仪器的点检及日常保养。

三．职责：产品服务部负责公司仪器设备的统一管理、监督各部门对仪器设备的及时保养，各部门予以相应配合。

四．安全操作及注意事项：1．首先插好电源AC220V，熔锡炉上温度时间：春、夏为50分钟，秋、冬为60分钟. 熔锡炉的温度规定在260℃--280℃时方可浸焊。

2. 如有起温现象请速加未熔化焊锡条1---2根，观察熔锡炉温控表如果出现异常现象立即切断电源进行维修。

严格控制熔锡炉温度、过高过低时要及时调整。

3．当熔锡炉得温度处在260℃--280℃时、首先将插好的PCB板按不同的分类进行浸焊。

4. 将助焊剂到人专用的盆子里、要求装好助焊剂的盆与熔锡炉相隔距离20---30mm。

5. 锡炉温度达到260℃以上时将插好PCB板用夹子夹稳，然后浸入助焊剂，浸入助焊剂时间为1—2秒钟。

6.将浸好助焊剂的PCB板在再熔锡炉里进行上锡、上锡时要求手拿稳夹子、夹稳灯板不能抖动，上锡时间为1—4秒钟，上好锡后迅速回到助焊剂进行降温处理。

做好记录和标识、打扫干净工作台面及熔锡炉周边卫生后关掉熔锡炉电源开关。

五．日常保养防护1.使用前务必认真学习《手浸式锡炉使用说明书》。

2.定期擦拭机身外观、清结锡炉附近的地面，清除锡槽內之氧化锡渣及杂物。

3.锡炉温度突然过高或过低，调节锡炉温度参数无效，应停止浸锡工作，请相关技术人员解决。

4.做好锡炉检查记录和日常保养维护记录表的工作。
