授课题目
第六章 常用件与标准件
教学内容 （18 学时）
标准件：其结构参数已全部标准化，国家标准对其制定了代号和标记；常 用件：部分参数标准化，对常用件和标准件的画法都作了具体的规定。本章主 要介绍 螺纹 、螺纹紧固件、齿轮、键和销、滚动轴承及弹簧的规定画法、代 号和标记，为下一阶段绘制和阅读机械图打下基础。 1 螺纹及螺纹连接（6H） 2 销连接（2H） 3 键连接（2H） 4 齿轮（4H） 5 弹簧（2H） 6 滚动轴承（2H）
L1=bm:钢：bm=d 铸铁：bm=1.25d或 1.5d 铝：bm=2d 常见螺钉连接图：紧定螺钉常用于定位、防松而且受力较小的情况。
2.2.3 双头螺柱连接画法 双头螺柱连接常用的紧固件有双头螺柱、螺母、垫圈。
螺柱连接一般用于被连接件之一较厚，不适合加工成通孔，且要求连接力较大的情况。
§３键及其连接 3.1 键的作用
1、圆柱齿轮：用于传递两平行轴的运动； 2、圆锥齿轮：用于传递两相交轴的运动； 3、蜗轮、蜗杆：用于传递两相错且垂直轴的运动。 按齿轮轮齿方向的不同可分为直齿、斜齿、人字齿等。齿形轮廓曲线有渐开线、摆线及圆 弧等，通常采用渐开线齿廓。 5.1 圆柱齿轮 (1)齿顶圆直径(da)是通过轮齿顶部的圆周直径。 (2)根圆直径(df)是通过轮齿根部的圆周直径 (3)分度圆直径(d) 在该圆的圆周上齿厚(s)和齿槽宽(e)相等(对标准齿轮而言)。 (4)齿距(p)在分度圆上，是两个相邻齿对应点间的弧长，标准齿轮 s=e，p=s+e。 (5)齿高(h)是从齿顶到齿根的径向距离，h=ha+hf，齿顶高(ha)是从齿顶圆到分度圆的径 向距离；齿根高(hf)是从分度圆到齿根圆的径向距离。 (6)模数(m)：设齿轮的齿数为ｚ，则有ｄ＝ｐ/π*ｚ，令ｐ/π＝ｍ，则ｄ＝ｍｚ (7)压力角（α），在分度圆齿廓上的点 K 在齿轮转动时，它的运动方向和正压力方向所 夹的锐角，称为压力角，以α表示。我国标准规定α角为 20°。 (8)节圆(d′)：在中心的连线上，两齿廓的接触点，称为节点(p)。以 O1，O2 为圆心， 分别过节点ｐ所作的两个圆，称为节圆，两节圆相切，其直径分别用 d1′、d2′表示。 (9)传动比（I）：传动比是主动齿轮的转速与从动齿轮的转速之比。i=n1/n2=z2/z1 (10)中心距 a：两圆柱齿轮之间的最短距离。a=(d1’+ d2’) / 2=m ( z1+z2 ) / 2

⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点之间的轴向距离 P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两点之间的 轴向距离L称为导程。
螺距=导程
导程 螺距பைடு நூலகம்
单线螺纹： P=L
多线螺纹： P=L/n
⑸ 螺纹的旋向
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同 的内外螺纹，才能相互旋合。
3、螺纹的结构
动画演示：外螺纹加工方法
动画演示：内螺纹加工方法
2、螺纹的要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。 牙型
常用的有： 三角形
梯形
锯齿形
⑵ 螺纹的大径、小径、中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。 D1、d1
项目五.标准件和常用件
教学目标： 5.1 螺纹
返回
5·1 螺纹
5.1.1 螺纹的形成、要素和结构 ⒈ 螺纹的形成

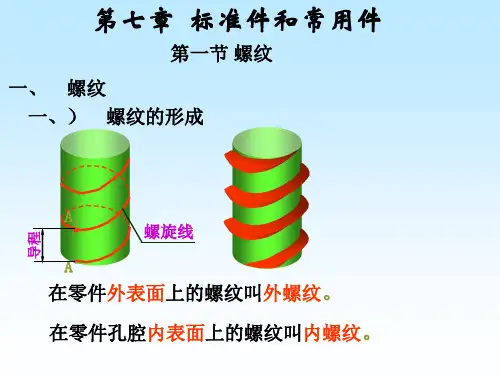

螺纹: 螺纹是指在圆柱（锥）表面上，沿着 螺旋线所形成的、具有相同剖面的连续凸 起和沟槽。
动画演示:单线螺旋线的形成
制在圆柱体外表面上的螺纹叫外螺纹。 制在圆柱体内表面上的螺纹叫内螺纹。
B
外形图
用
途
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管 等薄壁管子上，用于管路 的联接。
用于各种机床的丝杠，作 传动用。
只能传递单方向的动力。
螺纹收尾和退刀槽 螺纹收尾
螺纹的收尾：
为了便于装配和 防止螺纹起始圈损坏 ，常在螺纹的起始处 加工成一定的形式， 如倒角、倒圆等。

69 读壳体零件图;画出全剖的主视图和向视图D外形;并回答 问题
按ESC键退出
610 读底座零件图;在指定位置上画出向视图外形和断面图
按ESC键退出
611 读支座零件图;在指定位置上画出全剖视图BB和全剖视图 CC;并填空回答问题
按ESC键退出
、
over
671读主轴零件图; 想出形状; 要求: 1 在指定位置处画断面图CC；2 填写问答
按ESC键退出
over
672 读端盖零件图; 想出形状; 要求: 1 在指定位置画向视图C 外形；2 填写问答
按ESC键退出
over
68 读拨叉零件图;画出俯视图外形; 并回答问题
按ESC键退出
over
按ESC键退出
over
661根据配合代号;在零件图上分别标出轴和孔的直径公差带代号 和偏差值
按ESC键退出
over
662根据轴和孔的偏差值;在装配图上注出其配合代号
按ESC键退出
over
663 用文字说明图中框格标注的含义
按ESC键退出
over
664 将文字说明的形位公差用框格标注在图上
按ESC键退出
ห้องสมุดไป่ตู้
643
按ESC键退出
6511 将指定的表面粗糙度用代号标注在图上
按ESC键退出
over
6512 将指定的表面粗糙度用代号标注在图上
按ESC键退出
over
6521 根据配合代号;在零件图上用偏差值的形式分别标出轴和 孔的尺寸公差;并指出是哪一类配合
按ESC键退出
over
6522 根据配合代号;在零件图上用偏差值的形式分别标出轴和孔 的尺寸公差;并指出是哪一类配合

1．外螺纹牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；端视图中，只画3／4圈细实线圆，倒角圆省略不画，如图10-11所示。

图10-11 外螺纹端视图2．内螺纹内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。

若不可见，则所有图线画成虚线，如图10-12。

图10-12 内螺纹端视图3．管螺纹和螺纹剖切画法不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。

图10-13 管螺纹和螺纹剖切画法4．不穿通的螺孔的画法不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。

再用丝锥扩螺孔。

在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0．5D，其中D为螺纹大径，如图10-14所示。

图10-14 不同螺孔的画法5．锥螺纹的画法锥螺纹在投影为圆的视图中只画一端螺纹的投影。

①外螺纹的画法如图10-15（a）所示。

②内螺纹的画法如图10-15（b）所示。

（a）（b）图10-15 锥螺纹的画法6．螺孔相贯线的画法螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线，如图10-16所示。

图10-16 螺孔相贯线的画法7．内外螺纹旋合的画法旋合部分按外螺纹画，未旋合部分按各自画法画，如图10-17所示。

图10-17 内外螺纹旋合的画法8．螺纹尾部与螺纹长度螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。

螺纹长度指不包括螺尾在内的有效螺纹长度，如图10-18所示。

图10-18 螺纹尾部与螺纹长度的画法9．非标准螺纹可以用局部剖视或局部放大图表示牙型，如图10-19所示。

图10-19 非标准螺纹画法该文章所属专题：AutoCAD机械制图教程。
