AutoCAD转PLT操作说明书

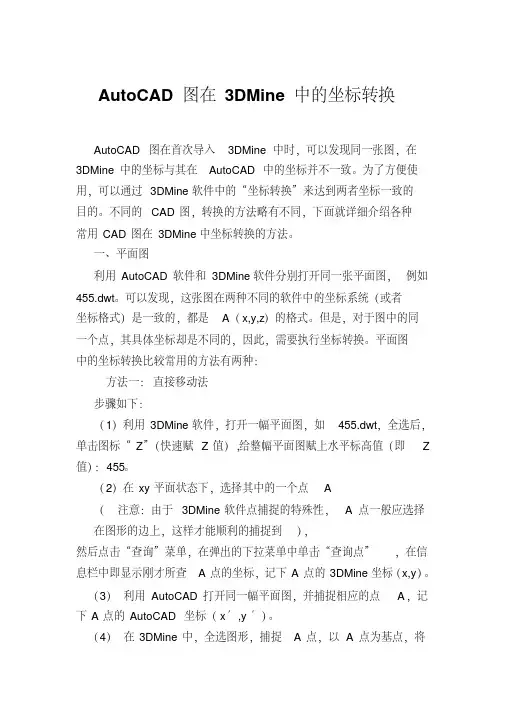

AutoCAD图在3DMine中的坐标转换AutoCAD图在首次导入3DMine中时，可以发现同一张图，在3DMine中的坐标与其在AutoCAD中的坐标并不一致。

为了方便使用，可以通过3DMine软件中的“坐标转换”来达到两者坐标一致的目的。

不同的CAD图，转换的方法略有不同，下面就详细介绍各种常用CAD图在3DMine中坐标转换的方法。

一、平面图利用AutoCAD软件和3DMine软件分别打开同一张平面图，例如455.dwt。

可以发现，这张图在两种不同的软件中的坐标系统（或者坐标格式）是一致的，都是A（x,y,z）的格式。

但是，对于图中的同一个点，其具体坐标却是不同的，因此，需要执行坐标转换。

平面图中的坐标转换比较常用的方法有两种：方法一：直接移动法步骤如下：（1）利用3DMine软件，打开一幅平面图，如455.dwt，全选后，单击图标“Z”（快速赋Z值）,给整幅平面图赋上水平标高值（即Z 值）：455。

（2）在xy平面状态下，选择其中的一个点 A（注意：由于3DMine软件点捕捉的特殊性，A点一般应选择在图形的边上，这样才能顺利的捕捉到），然后点击“查询”菜单，在弹出的下拉菜单中单击“查询点”，在信息栏中即显示刚才所查A点的坐标，记下A点的3DMine坐标（x,y）。

（3）利用AutoCAD打开同一幅平面图，并捕捉相应的点A，记下A点的AutoCAD 坐标（x′,y′）。

（4）在3DMine中，全选图形，捕捉A点，以A点为基点，将其移动到正确的坐标（x′,y′）上，z方向上的移动距离为0。

（技巧：为了省去计算的麻烦，在移动A点的时候，可以分两次移动，第一次先把A点移动到（0,0），第二次再移动到（x′,y′））。

方法二：两点坐标法步骤如下：（1）利用3DMine软件，打开一幅平面图，如455.dwt，全选后，单击图标“Z”（快速赋Z值）,给整幅平面图赋上水平标高值（即Z 值）：455。

（2）在xy平面状态下，选择其中的一个点 A然后点击“查询”菜单，在弹出的下拉菜单中单击“查询点”，在信息栏中即显示刚才所查A点的坐标，记下A点的3DMine坐标（x1,y1）。

连续线段。 正多边形命令（Polygon） —— 绘制正多边形，边数可为3~1024条。
绘图命令
绘图命令可从键盘输入，也可从绘图下拉菜单或绘图工 具栏选取。
直 线 多义线 矩 形 圆 样条曲线
构造线 正多边形 圆 弧 修订云线
矩形命令（Rectang）—— 指定两个对角点绘制矩形(可带倒角或圆角)。 圆弧命令（Arc）—— 画圆弧（通过起点、圆心、端点等11种方法绘制圆弧）。 圆命令（Circle）—— 画圆（通过圆心、半径等6种方法绘制圆）。 修订云线——创建由连续圆弧组成的多段线以构成云线形 。 样条曲线命令（Spline）—— 画二次或三次样条曲线。
二、设置栅格和捕捉
1.设置栅格 （1）打开（图标凹下去）/关闭（凸出来）栅格 （2）设置栅格间距 2．设置捕捉
捕捉则使光标只能停留在图形中指定的点上，这 样就可以很方便地将图形放置在特殊点上，便于以 后的编辑工作。（建议初学不要打开）
三、正交模式
1）单击状态栏中“正交”按钮。 2）按F8键打开或关闭。#
注意：0层、当前层、绘有实体的层等不能被删除。#

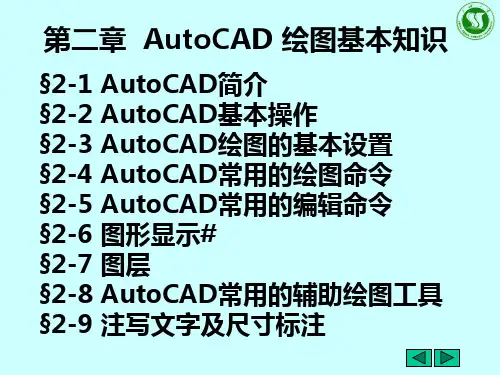

§2-8 AutoCAD辅助绘图工具 *
一、“草图设置”对话框 用于设置捕捉和栅格
命令输入： 1）执行“工具”/“草图 设置”命令，弹出一个
“草图设置”对话框.
2）状态栏，将光标移动到 相应按钮上，右击鼠标， 在弹出的快捷菜单中选择 “设置”命令，弹出“草 图设置”对话框。
作
绘图命令可从键盘输入，也可从绘图下拉菜单或绘 图工具栏选取。 AutoCAD的绘图工具栏提供了最常用的基本绘图命令。
直 线 多义线
构造线 正多边形
直线命令（Line）—— 指定起点和终点画直线。 构造线命令（ Construction ）—— 通过某一点画无限延长直线。 多义线命令（Polyline） —— 画由不同宽度或同宽度的直线或弧组成的连

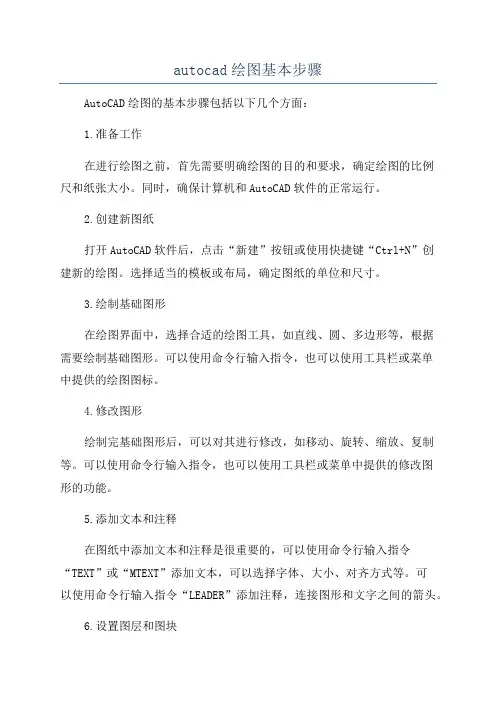

autocad绘图基本步骤AutoCAD绘图的基本步骤包括以下几个方面：1.准备工作在进行绘图之前，首先需要明确绘图的目的和要求，确定绘图的比例尺和纸张大小。

同时，确保计算机和AutoCAD软件的正常运行。

2.创建新图纸打开AutoCAD软件后，点击“新建”按钮或使用快捷键“Ctrl+N”创建新的绘图。

选择适当的模板或布局，确定图纸的单位和尺寸。

3.绘制基础图形在绘图界面中，选择合适的绘图工具，如直线、圆、多边形等，根据需要绘制基础图形。

可以使用命令行输入指令，也可以使用工具栏或菜单中提供的绘图图标。

4.修改图形绘制完基础图形后，可以对其进行修改，如移动、旋转、缩放、复制等。

可以使用命令行输入指令，也可以使用工具栏或菜单中提供的修改图形的功能。

5.添加文本和注释在图纸中添加文本和注释是很重要的，可以使用命令行输入指令“TEXT”或“MTEXT”添加文本，可以选择字体、大小、对齐方式等。

可以使用命令行输入指令“LEADER”添加注释，连接图形和文字之间的箭头。

6.设置图层和图块图层是AutoCAD中的一个重要概念，可以用来管理和控制绘图中的不同元素。

可以使用命令行输入指令“LAYER”设置图层的属性，如颜色、线型、线宽等。

图块是一组图形元素的集合，可以重复使用，可以使用命令行输入指令“BLOCK”创建和管理图块。

7.添加尺寸和标注在图纸中添加尺寸和标注是很重要的，可以使用命令行输入指令“DIMENSION”添加尺寸。

可以选择不同的尺寸样式和标注方式，如线性尺寸、半径尺寸、角度尺寸等。

8.设置打印和输出绘图完成后，可以通过打印或输出的方式将图纸保存或输出为文件。

可以使用命令行输入指令“PLOT”设置打印的参数，如纸张大小、打印范围、打印机设置等。

也可以使用命令行输入指令“EXPORT”将图纸输出为不同的文件格式，如DWG、PDF、JPEG等。

9.保存和备份绘图完成后，及时保存并备份图纸是很重要的。

可以使用命令行输入指令“SAVE”保存图纸，可以选择合适的文件夹和文件名。

第一讲第一节CAD软件画图环境配置一．工作空间设置在AUTOcad安装完成并激活后，启动软件进入制图界面。

点击右下角图标，选择为AutoCAD经典模式。

然后关闭屏幕左右所有工具栏。

保留软件工具栏的“图层”，“特性”，“样式”三个工具栏。

二．选项设置第一步完成后，在屏幕空白处点击鼠标右键，选择最后一个“选项”，打开“选项”设置面板。

第一个选项卡“文件”下，点击“自动保留文件位置”后，点击右上方“阅读”按钮进行自概念保留文件位置设置。

如以下图：接下来点击“显示”选项卡进入显示选项设置，点击左上部“布局元素”一栏中的“颜色”按钮进入图形窗口颜色设置，将“二维模型空间”，“图纸/布局”及“块编辑器”这三个空间的界面元素之统一背景颜色修改成“黑色”。

应用并关闭。

如下回到“显示”选项卡，左下方“布局元素”一栏中，将“显示可打印区域”及“显示图纸背景”复选框前面的勾去掉。

最后将“十字光标”大小调整到100，即最大状态。

完成后如以下图：下一步“打开和保留”选项卡下，将文件保留，另存为格式修改成“AutoCAD 2004/LT2004图形（*.dwg）”。

取消右下方前面复选框里面的勾。

如以下图下一步直接跳过“打印和发布”，“系统”，“用户系统配置”选项卡，直接点击“草图”选项卡调整“自动捕捉标记”大小和“靶框大小”。

依照个人适应进行大小调整，喜大恶小。

下一步点击“选择集”选项卡，调整“拾取框大小”，及“夹点大小”。

然后点击“视觉成效设置”按钮，进入视觉成效设置，依照个人喜好进行设置。

完成后如以下图：下一步，点击“配置”选项卡，对适才配置好的环境“重命名”即可。

最后点击“确信”按钮，完成设置。

三．状态设置“状态显示”在软件界面左下方位置。

如图：。

别离为：捕捉模式，格栅显示，正交模式，极轴追踪，对象捕捉，对象捕捉追踪，许诺/禁止动态UCS，动态输入，显示/隐藏线宽及快捷特性十个状态显示设置按钮。

正常画图情形下，只需要打开“正交模式，对象捕捉及动态输入”三个按钮即可。
