AUTOCAD程序想要输出EZCAD 程序可以识别的PLT文件方法
1：添加支持相应格式的虚拟打印机（以AUTOCAD2008为例）
第一步：选择文件菜单下的绘图仪管理器
第二步：双击添加绘图仪向导
第三步：单击下一步,添加绘图仪----开始选择我的电脑然后单击下一步
第四步：添加绘图仪—绘图仪型号中，生产商选择HP；型号选择通用LHPGL,然后单击下一步
第五步：添加绘图仪—输入PCP或PC2 中单击下一步
第六步：添加绘图仪—端口选择打印到文件然后单击下一步
第七步：添加绘图仪—绘图仪名称设置打印机名称然后单击下一步然后单击完成设置完毕
注：每个AUTOCAD软件只需要设置一次。
设置后以后只需要打印输出就可以。
2：输出PLT文件。
第一步：文件内容编辑完成后，选择打印。
第二步：打印机/绘图仪名称处下拉菜单选择之前设置的打印机名称，然后选择确定第三步：设置文件保存位置后点击保存。
打印完成后，即生成PLT文件。
此文件可以为EZCAD软件读取。

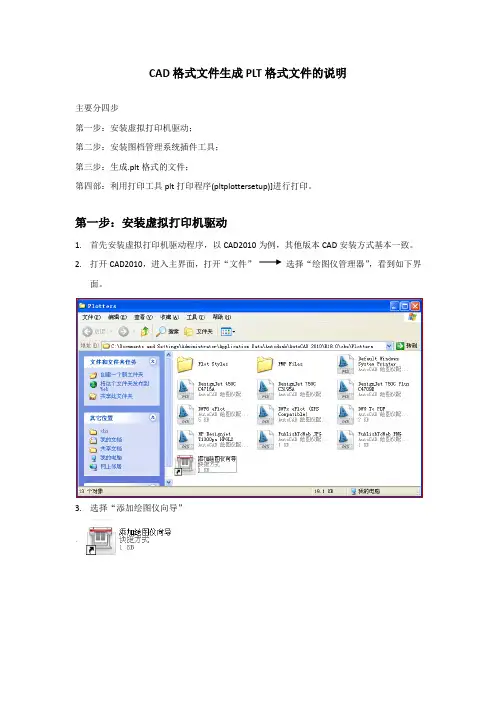

CAD格式文件生成PLT格式文件的说明主要分四步第一步：安装虚拟打印机驱动；第二步：安装图档管理系统插件工具；第三步：生成.plt格式的文件；第四部：利用打印工具plt打印程序(pltplottersetup)]进行打印。
第一步：安装虚拟打印机驱动1.首先安装虚拟打印机驱动程序，以CAD2010为例，其他版本CAD安装方式基本一致。
2.打开CAD2010，进入主界面，打开“文件”选择“绘图仪管理器”，看到如下界面。
3.选择“添加绘图仪向导”4.选择绘图仪向导后点击“下一步”“下一步”5.进入到如下界面，按照红色标注设置（如下图，然后点击“下一步”）。
5.点击“下一步”看到如下流程图6.再点击“下一步”后，如下图，选择“打印到文件”（红色标记），再点击“下一步”。
7.如下图，再点击“下一步”。
8.如下图，再点击“完成”打印程序安装完成。
9.点击“完成”后，查看到文件夹中新添加的虚拟打印驱动（如下红色标记处），表示安装成功。
第二步：安装图档管理系统插件工具1．直接双击安装插件程序2..显示如下，点击“下一步”再点击“下一步”3．选择安装位置，点击“下一步”4，点击“下一步”，再点击“下一步”，直接完成。
5．打开CAD，在菜单栏显示“杭州慧智公司”安装图档管理系统插件工具成功。
第三步生成.plt格式文件1.打开需要打印的CAD文件。
点击打印（Ctrl+p），如下图（单张图纸打印）。
2.然后进行设置，如：选择打印机、勾选打印到文件、图纸尺寸等，具体如下图，预览时注意是否有条码，条码是否清晰，图像标记，以及文字是否正确，确认无误后，点击“确定”进行打印。
3.然后“确定后”选择需要保存的路径。
10.会进行两次打印作业，一次是发送到虚拟打印机，生成PLT文件，一次是发送至图档管服务器进行存档。
11.通过刚才设定的路径，就可以找到生成好的.plt文件，将.PLT文件发送至出版室打印。
12.打开需要打印的CAD文件。

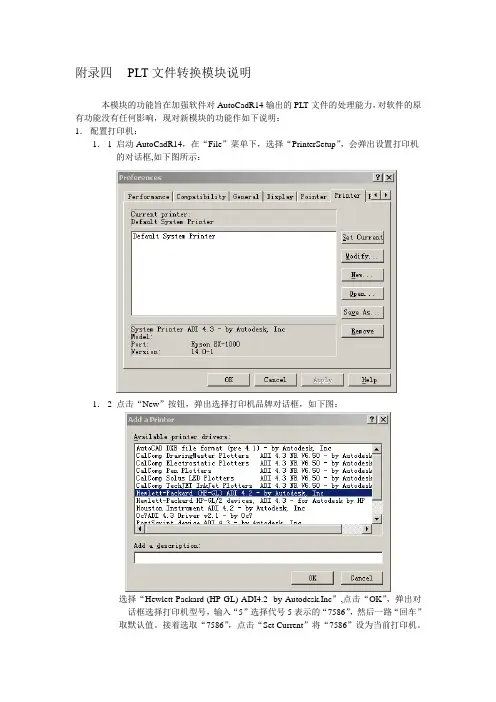

附录四PLT文件转换模块说明本模块的功能旨在加强软件对AutoCadR14输出的PLT文件的处理能力，对软件的原有功能没有任何影响，现对新模块的功能作如下说明：1．配置打印机：1．1 启动AutoCadR14，在“File”菜单下，选择“PrinterSetup”，会弹出设置打印机的对话框,如下图所示：1．2 点击“New”按钮，弹出选择打印机品牌对话框，如下图：选择“Hewlett-Packard (HP-GL) ADI4.2- by Autodesk.Inc”,点击“OK”，弹出对话框选择打印机型号，输入“5”选择代号5表示的“7586”，然后一路“回车”取默认值。
接着选取“7586”，点击“Set Current”将“7586”设为当前打印机。
点击“OK”，完成打印机的设置。
2．图形输出为PLT文件：2．1 当完成绘图后，选择“File”菜单下的“Print…”或者工具栏上的“”，弹出“Print/Plot Configuration”对话框，如下图：可以看到在“Device and Default Information”栏中，打印机型号为上一步设置的“7586”；在“Plot To File”前面的框中打勾，选择输出到文件；在“Page Size and Orientation”栏中，选择“MM”（毫米）输出，点击“Size”选择“MAX”或者自定义的“USER”作为输出区域，自定义USER区域最好不要小于1000×1000的尺寸；在“Scale,Rotation,and Origin”栏中，取消“Scaled to Fit”,将比例设为“1：1”（如图所示）。
2．2 点击“Window…”按钮，弹出“Window Selection”,接着点击“Pick Up”，然后用鼠标框选所绘图形，点击“OK”回到如上图窗口。
在“Plot Preview”栏中，选择“Full”(全局预览)，点击“Preview…”就可以看到所绘图形的打印状态了，一定要确定预览的图形与所绘图形一致，如果有缺损，可能是输出区域太小，或者所绘图形太大。

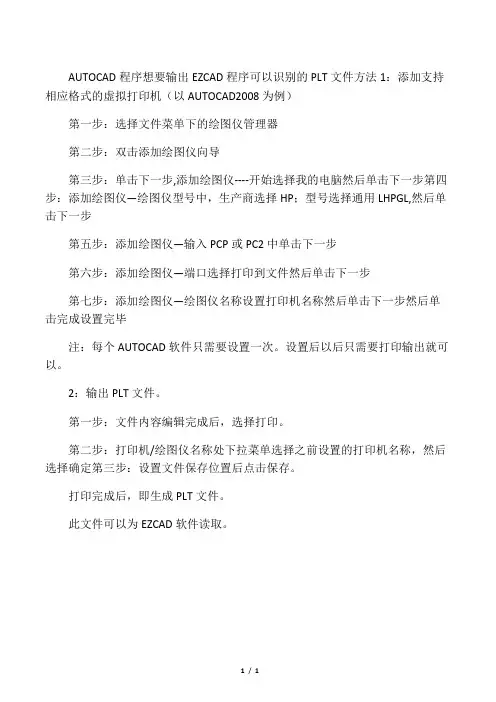

AUTOCAD程序想要输出EZCAD程序可以识别的PLT文件方法1：添加支持相应格式的虚拟打印机（以AUTOCAD2008为例）
第一步：选择文件菜单下的绘图仪管理器
第二步：双击添加绘图仪向导
第三步：单击下一步,添加绘图仪----开始选择我的电脑然后单击下一步第四步：添加绘图仪—绘图仪型号中，生产商选择HP；型号选择通用LHPGL,然后单击下一步
第五步：添加绘图仪—输入PCP或PC2中单击下一步
第六步：添加绘图仪—端口选择打印到文件然后单击下一步
第七步：添加绘图仪—绘图仪名称设置打印机名称然后单击下一步然后单击完成设置完毕
注：每个AUTOCAD软件只需要设置一次。
设置后以后只需要打印输出就可以。
2：输出PLT文件。
第一步：文件内容编辑完成后，选择打印。
第二步：打印机/绘图仪名称处下拉菜单选择之前设置的打印机名称，然后选择确定第三步：设置文件保存位置后点击保存。
打印完成后，即生成PLT文件。
此文件可以为EZCAD软件读取。
1/ 1。

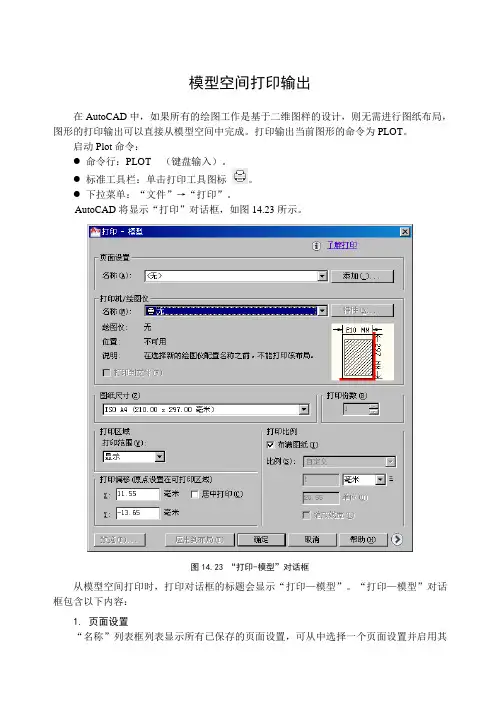

模型空间打印输出在AutoCAD中，如果所有的绘图工作是基于二维图样的设计，则无需进行图纸布局，图形的打印输出可以直接从模型空间中完成。
打印输出当前图形的命令为PLOT。
启动Plot命令：●命令行：PLOT （键盘输入）。
●标准工具栏：单击打印工具图标。
●下拉菜单：“文件”→“打印”。
AutoCAD将显示“打印”对话框，如图14.23所示。
图14.23 “打印-模型”对话框从模型空间打印时，打印对话框的标题会显示“打印—模型”。
“打印—模型”对话框包含以下内容：1. 页面设置“名称”列表框列表显示所有已保存的页面设置，可从中选择一个页面设置并启用其中保存的打印设置，或者保存当前的设置作为以后从模型空间打印图形的基础。
如需保存当前打印对话框中的相关设置，选择“添加”按钮，AutoCAD 将显示“添加页面设置”对话框，如图14.24所示。
图14.24 “添加页面设置”对话框在“添加页面设置”对话框中，在“新页面设置名”文本框中输入设置名称，单击“确定”按钮，即可将当前“打印”对话框中的所有设置的内容保存至新页面设置中。
2. 打印/绘图仪设置在“打印—模型”对话框中，“打印/绘图仪”栏目中显示可供使用的打印机或绘图仪名称及其相关信息，并以局部预览的形式精确显示相对于图纸尺寸和可打印区域的有效打印区域。
其中：（1）“名称”下拉列表框：列出可用的PC3文件或系统打印机，可以从中进行选择，以打印当前布局。
设备名称前面的图标样式可以区别选用的设备是PC3文件还是系统打印机，如图14.25所示。
当前默认的打印可以在“选项”对话框中指定。
（2）“特性”按钮：用于修改当前可用的打印设备的“打印机配置”。
选择“提示”，将显示指定打印设备的信息。
（3）“打印到文件”选框：用于控制将图形打印输出到文件而不是打印机。
当与打印机相连的计算机没有安装AutoCAD 软件，这时AutoCAD 数据文件是无法打开和打印的。
这种情况下可事先在安装AutoCAD 软件的计算机上创建一个打印文件，以便于不受是否安装有AutoCAD 软件的限制，可随时随地打印输出。
