实验：探究平抛运动的规律
一、实验目的
1．用实验的方法描出平抛运动的轨迹．
2．判断平抛运动的轨迹是否为抛物线．
3．根据平抛运动的轨迹求其初速度．
二、实验原理
1．利用追踪法逐点描出小球运动的轨迹．
2．建立坐标系，如果轨迹上各点的y坐标与x坐标间的关系具有y＝ax2的
形式(a是一个常量)，则轨迹是一条抛物线．

3．测出轨迹上某点的坐标x、y，根据x＝v0t，y＝12gt2得初速度v0＝xg2y.
三、实验器材

斜槽、小球、方木板、铁架台、坐标纸、图钉、重垂线、三角板、铅笔、刻度
尺

一、实验步骤
1．按图1甲所示安装实验装置，使斜槽末端水平．

图1
2．以水平槽末端端口上小球球心位置为坐标原点O，过O点画出竖直的y
轴和水平的x轴．
3．使小球从斜槽上同一位置由静止滚下，把笔尖放在小球可能经过的位置
上，如果小球运动中碰到笔尖，就用铅笔在该位置画上一点．用同样方法，在小
球运动路线上描下若干点．
4．将白纸从木板上取下，从O点开始连接画出的若干点描出一条平滑的曲
线，如图乙所示．
二、数据处理
1．判断平抛运动的轨迹是不是抛物线
(1)原理：若平抛运动的轨迹是抛物线，则当以抛出点为坐标原点建立直角
坐标系后，轨迹上各点的坐标具有y＝ax2的关系，且同一轨迹上a是一个特定
的值．
(2)验证方法
方法一：代入法
用刻度尺测量几个点的x、y坐标，分别代入y＝ax2中求出常数a，看计算
得到的a值在误差范围内是否为一常数．
方法二：图象法
建立y -x2坐标系，根据所测量的各个点的x、y坐标值分别计算出对应y值
的x2值，在y -x2坐标系中描点，连接各点看是否在一条直线上，并求出该直线
的斜率即为a值．
2．计算平抛运动的初速度
(1)平抛轨迹完整(即含有抛出点)
在轨迹上任取一点，测出该点离原点的水平位移x及竖直位移y，就可求出

初速度v0.因x＝v0t，y＝12gt2，故v0＝xg2y.
(2)平抛轨迹残缺(即无抛出点)
如图2所示，在轨迹上任取三点A、B、C，使A、B间及B、C间的水平距
离相等，由平抛运动的规律可知，A、B间与B、C间所用时间相等，设为t，则
Δh＝h
BC－hAB
＝gt

2
3

图2
所以t＝hBC－hABg，
所以初速度v0＝xt＝xghBC－hAB.
三、误差分析
1．仪器安装时，未检查斜槽末端是否水平会造成系统误差．
2．描点不准确，测量水平位移和竖直位移不准确会造成偶然误差．
四、注意事项
1．实验中必须调整斜槽末端的切线水平(将小球放在斜槽末端水平部分，若
小球静止，则斜槽末端水平)．
2．方木板必须处于竖直平面内，固定时要用重垂线检查坐标纸竖线是否竖
直．
3．小球每次必须从斜槽上同一位置滚下．
4．坐标原点不是槽口的端点，应是小球出槽口时球心在木板上的投影点．
5．小球开始滚下的位置高度要适中，以使小球做平抛运动的轨迹由坐标纸
的左上角一直到达右下角为宜．
6．在轨迹上选取离坐标原点O点较远的一些点来计算初速度．
4

实验探究1 实验步骤和原理
(1)在做“研究平抛物体运动”实验时，除了木板、小球、斜槽、铅
笔、图钉之外，下列器材中还需要的是________．
A．停表
B．坐标纸
C．天平
D．弹簧秤
E．重垂线
(2)实验中，下列说法正确的是________．
A．应使小球每次从斜槽上相同的位置自由滚下
B．斜槽轨道必须光滑
C．斜槽轨道末端可以不水平
D．为使描出的轨迹更好地反映真实运动，记录的点应适当多一些
E．为了比较准确地找出小球运动的轨迹，应该用一条曲线把所有的点都连
接起来
【解析】 (1)还需要的器材是坐标纸和重垂线，故选B、E.(2)做平抛运动
的实验时，斜槽末端必须水平，以保证小球做平抛运动．为使小球运动轨迹相同，
应使小球每次从斜槽上相同的位置无初速滚下．描点法画物体运动的轨迹时，应
用平滑的曲线连点，偏离轨迹较远的点应舍去．故A、D正确．
【答案】 (1)BE (2)AD
实验探究2 数据处理和误差分析
在“研究平抛物体运动”的实验中：
(1)为使小球水平抛出，必须调整斜槽，使其末端的切线成水平方向，检查
方法是________________．
(2)小球抛出点的位置必须及时记录在白纸上，然后从这一点画水平线和竖
直线作为x轴和y轴，竖直线是用________来确定的．
(3)某同学建立的直角坐标系如图3所示，假设他在安装实验装置和其余操
作时准确无误，只有一处失误，即是________________．
图3
(4)该同学在轨迹上任取一点M，测得坐标为(x，y)，则初速度的测量值为
________，测量值比真实值要________(填“偏大”、“偏小”或“不变”).
【导学号：45732094】
【解析】 (1)水平时小球处处平衡，放在槽口能静止不动；(2)用重垂线确
定竖直线最准确；(3)描绘的小球的运动轨迹时应是描绘球心的位置，因此坐标
原点应在平抛起点的球心位置，即坐标原点应该是小球在槽口时球心在白纸上的

水平投影点；(4)根据x＝v0t，y＝12gt2，两式联立得：v0＝xg2y，因为坐标原点
靠下，造成y值偏小，从而v0偏大．
【答案】 (1)将小球放置在槽口处轨道上，小球能保持静止 (2)重垂线 (3)

坐标原点应该是小球在槽口时球心在白纸上的水平投影点 (4)v0＝xg2y 偏
大

合集下载

第三节抛体运动的规律

第三节抛体运动的规律

方法讨论方 法
研究方法：建立直角坐标系、 研究方法：建立直角坐标系、分解运动 问题思考： 问题思考：水平方向和竖直方向的运动 各有什么规律呢？ 各有什么规律呢？
实验探究
竖直方向上是自由落体运动
水平方向上是什么样的运动呢？ 水平方向上是什么样的运动呢？ 上是什么样的运动呢
本 节 重 点
初速度沿水平方向的抛体运动叫做平 抛运动． 抛运动．
竖直（ 竖直（上、下）抛体
斜（上、下）抛
平抛 θ θ
v v v
v v v
思 考 问 题
我们采取什么方法能够很方便的研究它呢？ 我们采取什么方法能够很方便的研究它呢？ 平抛运动有什么样的特点和规律呢？ 平抛运动有什么样的特点和规律呢？
x1
h1 h2 t t t t
x2
x3
h3
t
t
h1 ︰ h2 ︰ h3 ︰ x1 ︰ x2 ︰
3
： ： ： ··· = 1：3：5：··· x ︰··· = ?
实 验 结 论
水平方向做匀速直线运动 竖直方向做自由落体运动
小 荷 才 露 尖 尖 角
将小球以初速度v 点抛出， 将小球以初速度 0从O点抛出，经时间 运动到 点抛出 经时间t运动到 A点，求此时小球的水平速度、竖直速度、水 点 求此时小球的水平速度、竖直速度、 平位移、竖直位移分别是多大？ 平位移、竖直位移分别是多大？
非常感谢大家与我共同学习这节课
Thank you very much for studying this lesson with me
1997年6月1日， 年 月 日 “亚洲第一飞人 ”柯受良驾驶汽 成功飞跃50 车，成功飞跃 米宽的黄河壶口 瀑布， 瀑布，聚集在黄 河两岸数万名观 众无不为之惊叹 从此， 。从此，国内各 飞越” 种“飞越”壮举 不断。 不断。
高一物理必修2实验：验证平抛运动专题无答案

高一物理必修2实验：验证平抛运动专题无答案

实验：研究平抛运动一、实验目的(1)描出平抛物体的运动轨迹，并验证轨迹是一条抛物线。

(2)根据运动轨迹求平抛物体的初速度。

二、实验原理平抛运动可以看做两个分运动的合成，一个是水平方向的匀速直线运动，另一个是竖直方向的自由落体运动。

在直角坐标系上，它们的位移方程分别表示为x ＝v 0t 、y ＝12gt 2，令小球做平抛运动，利用追踪法逐点描出小球运动的轨迹，则可作出小球做平抛运动的曲线。

建立坐标系后，对曲线上的任一点均可求出其横坐标x 、纵坐标y ，用公式y ＝12gt 2可求出小球从原点到该点的运动时间，再用公式x ＝v 0t 则可求出小球做平抛运动的初速度。

三、实验器材斜槽、小球、方木板、铁架台、白纸、图钉、重垂线、三角板、铅笔、刻度尺。

四、实验步骤 1．安装调平将带有斜槽轨道的木板固定在实验桌上，其末端伸出桌面外，轨道末端切线水平。

如图5－3－1所示。

图5－3－12．建立坐标系用图钉将坐标纸固定于竖直木板的左上角，把木板调整到竖直位置，使板面与小球的运动轨迹所在平面平行且靠近，把小球放在槽口处，用铅笔记下小球在槽口(轨道末端)时球心在木板上的投影点O ，O 点即为坐标原点，用重垂线画出过坐标原点的竖直线，作为y 轴，画出水平向右的x 轴。

3．确定球的位置将小球从斜槽上某一位置由静止滑下，小球从轨道末端射出，先用眼睛粗略确定做平抛运动的小球在某一x 值处的y 值，然后让小球由同一位置自由滚下，在粗略确定的位置附近用铅笔较准确地描出小球通过的位置，并在坐标纸上记下该点。

用同样的方法确定轨迹上其他各点的位置。

4．描点得轨迹取下坐标纸，将坐标纸上记下的一系列点，用平滑曲线连起来，即得到小球平抛运动轨迹。

五、数据处理 1．计算初速度在小球平抛运动轨迹上选取分布均匀的六个点——A 、B 、C 、D 、E 、F ，用刻度尺、三角板测出它们的坐标(x ，y )，并记录在下面的表格中，已知g 值，利用公式y ＝12gt 2和x ＝v 0t ，求出小球做平抛运动的初速度v 0，最后算出v 0的平均值。

实验探究平抛运动的特点—-高中物理必修第二册

实验探究平抛运动的特点—-高中物理必修第二册

关系。
二、实验思路
平抛运动是曲线运动,我们可以尝试将它分解为水平方向的分运动
和竖直方向的分运动。只要知道这两个方向的位移或速度随时间
变化的关系,平抛运动的特点就清楚了。
三、进行实验
方案一、利用频闪照相或者录制视频的方法,记录物体做平抛运动
时经过相等时间所到达的位置。
方案二、设法描绘物体做平抛运动的轨迹,先研究水平方向的运动
(2)小球其他照片位置中心依次为A、B、C……,过A、B、C……分
别向x轴和y轴作垂线,交x轴于xA、xB、xC……,交y轴于yA、yB、
yC……,在x轴和y轴上分别测量OxA、xAxB、xBxC……和OyA、yAyB、
yByC……之间的距离。
探究一
探究二
随堂检测
(3)在误差允许范围内,若OxA=xAxB=xBxC……,则说明平抛运动水平
上做匀速直线运动,A球做平抛运动,观察的运动轨迹,比较两球能否
相碰;分别改变开始释放时小球的高度,多次重复这个实验,如果每
次都相碰,说明平抛运动水平方向是匀速直线运动。
探究一
探究二
随堂检测
二、利用斜槽描绘平抛运动轨迹时的误差
1.安装斜槽时,其末端不水平。
2.钢球做平抛运动时受空气阻力影响。
3.钢球每次滚下的初位置不相同。
(3)确保拍摄照片清晰。
探究一
探究二
随堂检测
实例引导
例1如图所示,在探究平抛运动的实验中,可以描绘出小球平抛运动
的轨迹,实验简要步骤如下:
A.让小球多次由
释放,在一张印有小方格
的纸上记下小球经过的一系列位置,如图中a、b、c、d所示。
探究一
探究二
随堂检测
B.按图安装好器材,注意

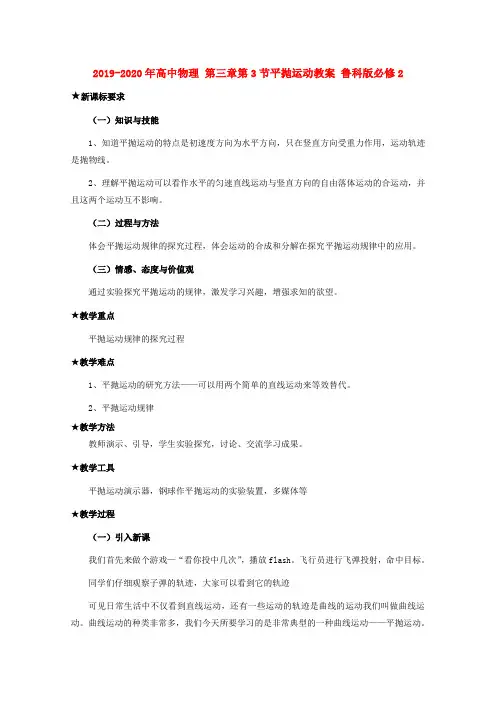

2019-2020年高中物理 第三章第3节平抛运动教案 鲁科版必修2
