安规电容分类
2009-01-22 18:00
安规电容分类：
它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选
用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是
成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。

安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664）
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安规电容安全等级 绝缘类型 额定电压范围
Y1 双重绝缘或加强绝缘 ≥ 250V
Y2 基本绝缘或附加绝缘 ≥150V ≤250V
Y3 基本绝缘或附加绝缘 ≥150V ≤250V
Y4 基本绝缘或附加绝缘 <150V

Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏
电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y
电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全
余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具
有重要意义

一、电容的标称及识别方法
1.直标法：如果数字是0.001，那它代表的是0.001uF＝1nF，如果是10n，那
么就是10nF，同样100p就是100pF。
2.不标单位的直接表示法：用1~4位数字表示，容量单位为pF，如350为350p
F，3为3pF，0.5为0.5pF

3. 色码表示法：沿电容引线方向，用不同的颜色表示不同的数字，

第一，二种环表示电容量，第三种颜色表示有效数字后零的个
数（单位为pF）
颜色意义：黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=
7、灰=8、白=9。
二、瓷片电容器有高压瓷片和普通瓷片电容器，普通瓷片电容器
耐压过去标准是50V，高压瓷片电容器有几百伏的，有几千伏的，一
般在容值下面标出XXKV

一种国外电容耐压系列表示法
电容耐压值有一种是用1位数字和1个字母表示的，如2G472J，头
两位2G是表示耐压，后面的大家知道是表示容量与误差，这种耐压
表示法较少资料介绍，且不太好记，现整理献给大家，碰到时可查阅
对照：

A B C D E F
G H J K Z

0 1.0 1.25 1.6 2.0 2.5 3.15 4.0
5.0 6.3 8.0 9.0

1 10 12.5 16 20 25 31.5 40 50
63 80 90

2 100 125 160 200 250 315 400
500 630 800 900

31000 1250 1600 2000 2500 3150 4000 5000
6300 8000 9000

4 10000 12500 16000 20000 25000 31500 40000 50000 63000
80000 90000

电容器耐压的标注也有两种常见方法,一种是把耐压值直接印在
电容器上,另一种是采用一个数字和一个字母组合而成.数字表示10的
幂指数,字母表示数值,单位是V(伏).
1J代表 6.3×10=63V
2F代表 3.15×100=315V
3A代表 1.0×1000=1000V
1K代表 8.0×10=80V
数字最大为4,如4Z代表90000V.
涤纶电容的识别方法
标签: 电容 涤纶 2009-10-17 23:15
在国外电容器耐压值的表示方法中，2A表示耐压为1．0×10^2V=100V，
823表示容量为82000Pf ，J表示容量允许偏差为±5％。
2A823J 即82000Pf±5％，耐压100V。

电容器的参数标注方法
（一） 直标法：将电容器的主要参数（标称容量、额定电压、及允许偏差）直接标注在
电容器上，如0.0047μf/275V，0.0047μf是容量，相当于4700Pf，275V应是耐压（不
属优选数系列）。
（三） 文字符号法：采用数字或字母与数字混合的方法来标注电容器的主要参数。
3， 数字标注法 一般是用3位数字表示电容器的容量。其中前两位为有效值数字，第三位
为倍乘数（即表示有效值后有多少个0）。如104，表示有效值是10，后面再加4个0，即
100000Pf=0．1μf。
4， 字母与数字混合标注法 用2—4位数字表示有效值，用P、n、M、μ、G、m等字母
表示有效数后面的量级。进口电容器在标注数值时不用小数点，而是将整数部分写在字母之
前，将小数部分写在字母后面。如4P7表示4．7Pf，3m3表示3300μf等。
电容器的容量的允许偏差标注字母及含义：
字母 含义
F ±1％
G ±2％
J ±5％
K ±10％
M ±20％
N ±30％
如104K表示容量100000Pf=0．1μf，容量允许偏差为±10％。

合集下载

安规电容标识方法

安规电容标识方法

安规电容标识方法一、概述安规电容，也称为安全电容，在电路中起到隔直通交的作用，并且能有效地抑制电磁干扰，对使用者的人身安全起到至关重要的保护作用。

本文将详细介绍安规电容的标识方法，包括标识内容、示例、解析以及使用注意事项。

二、安规电容标识方法安规电容的标识通常包括以下几部分内容：1.型号：根据不同的应用和性能需求，安规电容有多种型号，如X1、X2、Y1、Y2等。

这些型号是根据国际电工委员会（IEC）的标准进行划分的。

2.额定电压：指电容器在正常工作时所承受的电压。

根据电容器所处电路的不同，额定电压的范围也有所不同。

3.容量：表示电容器储存电荷的能力，通常用皮法拉（pF）或微法拉（μF）来表示。

4.误差或精度：表示电容器容量的误差范围，一般用百分比表示。

5.其他参数：如温度范围、频率等，根据不同的应用需求可能会有所不同。

三、标识示例以下是一个安规电容标识的示例：型号：X1额定电压：250V AC容量：0.0047μF精度：±10%温度范围：-40℃至+85℃频率：50/60Hz四、标识解析1.型号解析：不同型号的安规电容具有不同的电气性能和使用场合。

例如，X1型适用于Ⅱ类设备，用于较低的交流电压（50/60Hz），而Y1型适用于Ⅰ类设备，用于较高的交流电压（50/60Hz）。

2.额定电压解析：额定电压是指在规定的环境条件下，电容器能够正常工作的最大电压。

超过此电压可能会导致电容器过载或损坏。

3.容量解析：电容器容量是指其储存电荷的能力。

在选择电容器时，应根据电路需求选择合适的容量。

4.误差解析：误差是指电容器实际容量与标称容量的允许偏差范围。

例如，±10%的误差表示电容器实际容量可以在标称容量的90%至110%之间。

5.其他参数解析：温度范围表示电容器正常工作的环境温度范围；频率表示适用于电容器工作的交流电源频率；绝缘电阻表示电容器两端之间的电阻值，通常要求越高越好；损耗角正切值表示电容器在有功功率下所消耗的能量与无功功率的比值。

安规电容

安规电容

MKP (X2 Class) 射频突波抑制X2电容器产品说明书特点：★宽温度、频率范围内，容量和DF具有高稳定性★高电流承受及高绝缘强度★长时间工作稳定性★能承受高压冲击用途：★线间旁路和天线耦合★线间跨接，电制回路花消★频率调至滤波★开关电源详细介绍技术要求：◆介质：聚丙烯（聚脂）薄膜◆电极：真空蒸金属◆包封：阻燃盒子并以环氧树脂灌封◆导线：径向镀锡导线或软导线◆引用标准：IEC 384-14(2nd Edition,1993) UL1414,UL1283,GB/T14472-1998,EN132400◆气候类别：40/85/21（GPE）40/100/21(GMF)◆静电容量与额定电压：0.001uF-2.2uF/275VAC (50/60Hz)◆静电容量误差：M=+20% K=+10% J=+5%散逸因素(损耗角正切):<=0.1%(PP聚丙烯)) <=1.0%(PE聚酯) （at 20`C,1KHz）◆耐电压：4.3×Ur Unit：VDC (1 minute at 20`C)◆绝缘电阻：C<=0.33uF IR>=15,000MΩ；C>0.33uF IR*C>=5,000S (1 minute at 20`C and RH<=65%) ◆耐久性：85`C试验温度下Dimensions: (mm)±0.5mm金属化聚酯薄膜电容器CL21产品说明书CL21 金属化聚脂膜直流电容器特点和用途：特点：以金属聚脂膜作介质和电极，用绝缘材料包封，单象引出，具有电性能优良，可靠性好，耐高温，体积小，容量大，自愈性好等特点。

用途：本产品广用于彩电，音响，灯具，电话，计算机，程控交换机，传真机及仪器表等直流和脉冲电路中。

技术指标：( GB/T7332-1996 SJ/T10874-1996)Dimension: (mm)在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。

x1y2安规电容

x1y2安规电容

X1和Y2安规电容是应用于电源滤波器中的电容器，它们分别用于抑制差模干扰和共模干扰。

X1电容跨接在火线（L）和零线（N）之间，而Y2电容跨接在火线（L）和地线（G）之间。

X1和Y2安规电容的主要特点如下：
1. 安全性能：X1和Y2安规电容在设计时考虑了安全因素，确保在电容器失效时不会危及人身安全。

2. 滤波性能：X1和Y2安规电容分别对差模干扰和共模干扰具有较好的滤波效果，有助于提高电源系统的电磁兼容性。

3. 容量和耐压：X1和Y2安规电容的容量一般较小，分别为uF级和nF级，以满足抑制干扰的需求。

同时，它们具有足够的耐压性能，能承受额定电压和实验电压。

4. 认证标志：X1和Y2安规电容符合相关国际标准，如IEC 60384-14，具有相应的认证标志。

安规电容描述与认证知识

安规电容描述与认证知识

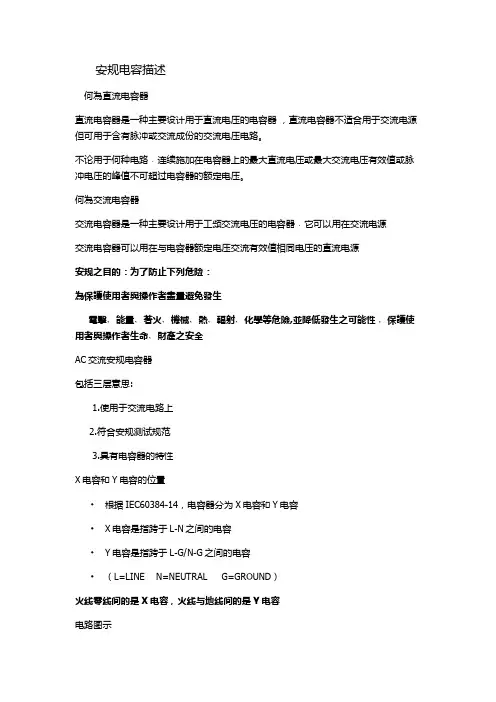

安规电容描述何為直流电容器直流电容器是一种主要设计用于直流电压的电容器，直流电容器不适合用于交流电源但可用于含有脉冲或交流成份的交流电压电路。
