开关电源的X电容设计准则：
参考AD1118 X电容放置原则：
1.共模扼流圈前：105/275VAC(MKP/X2)
2.共模扼流圈后：474/275VAC(MKP/X2)
参考MW SP200-12 X电容放置原则：
1.共模扼流圈前：1uF/275VAC(MKP/X2)
2.共模扼流圈后：0.33uF/275VAC(MKP/X2)
参考MW S145-12 X电容放置原则：
1.共模扼流圈前：0.22uF/MKP-X2-250VAC/275VAC(GS-L)
2.共模扼流圈后：0.1uF/MKP-X2-250VAC/275VAC(GS-L)
一般两级X电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。（电容容量的大小和电源的功率无直接关系）
开关电源的Y电容设计准则：
大地=PGND（or CHGND）
参考AD1118 Y电容放置原则：
1.市电输入L/N线对大地：（2颗472/250V Y2）
2.市电经过一级共模扼流圈后的两线对大地：（2颗472/250V）
3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V）
4.6组低压直流输出88V1对大地：（各1颗103/1KV Y1)
5.6组低压输出辅助电源AGND（变压器次级低压端）对大地：（共用1颗103/1KV Y1)
6.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)
参考AD1043的设计：
1.市电输入L/N线对大地：（2颗222/250V Y2）
2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250V Y2）
参考康殊电子的设计：
1.市电输入L/N线对大地：（2颗102/250V Y2）
2.市电经过2级共模扼流圈后的两线对大地：（2颗102/250V Y2）
3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗332/250V Y2）
4.12V低压直流输出对大地：（1颗223/1KV DISC Y1)
5.变压器初级低压端对变压器次级低压端：（222/250V Y1）
参考MW S-145-12的设计：
1.市电经过1级共模扼流圈后的两线对大地：（2颗222/2kV Y1）
2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/2kV Y1）
3.12V低压直流输出GND对大地：（1颗103/1KV Y1)
参考MW S-200-12的设计：
1.市电输入L/N线对大地：（2颗472/250V Y2未上）
2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250V Y2）
2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）
3.PFC输出高压端对变压器初级地：（1颗103/2kV Y1）
4.12V低压直流输出对大地：（1颗103/1KV Y1)
5.12V低压直流输出GND对大地：（1颗203/1KV Y1)
根据上述说明，Y电容设计规则如下：(可适当选择)
1.市电输入L/N线对大地：（2颗222/250V Y2）
2.市电经过一级共模扼流圈后的两线对大地：（2颗222/250V Y2）
3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）
4.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)
4.低压侧直流输出对大地：（1颗103/1KV)
6.低压输出侧GND对大地：（1颗103/1KV)
安规基础知识 灯具安规基础知识 一、灯具防护等级分类 灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、III类。 1、0类灯具 工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。此类灯具安全性能较差，目前欧美国家已不允许生产销售。0类灯具无符号标识。 特征：高压、无接地线、单层绝缘。 2、I类灯具 工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。 I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。 特征：高压、有接地、单层绝缘。 3、II类灯具 工作电压是高压，防触电保护采用双层绝缘的灯具。 II类灯具用符号标识，其内部可以包含有III类结构。特征：高压、无接地、双层绝缘。 4、III类灯具 工作电压是安全电压的灯具。 III类灯具用符号 标识。 特征：安全电压供电。 二、绝缘 1、基本绝缘 基本绝缘是灯具中用于带电体防触电保护最基本的绝缘，基本绝缘应能通过2U+1000V~的高压测试。 灯具的结构应能保障正常非拆卸状态下基本绝缘不能被手（测试手）触摸到。 2、补充绝缘 在基本绝缘基础上增加的一层绝缘，用于当基本绝缘失效时的防触电 保护，补充绝缘必须要固定。补充绝缘应能通过2U+1750V~的高压测试。 3、双层绝缘 基本绝缘、补充绝缘同时合并在一起称为双层绝缘，双层绝缘也称双绝缘、双重绝缘。双层绝缘应能通过4U+2750V~的高压测试。 4、单层绝缘 单层绝缘就是指基本绝缘，其各方面要求与基本绝缘相同。 5、加强绝缘 加强绝缘也叫增强绝缘，其绝缘效果与双重绝缘相当的一种单一绝缘体。从其结构来看一般仅有一层，或由不能单独分割测量的多层组成。 加强绝缘与双层绝缘一样要能通过4U+2750V~的高压测试。 三、安全距离 1、爬电距离
电容 电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF)、皮法拉（pF),1F=10^6uF=10^12pF 一、电容器的型号命名方法 国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。 第一部分：名称，用字母表示，电容器用C。 第二部分：材料，用字母表示。 第三部分：分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。 用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I- 玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 二、电容器的分类 1、按照结构分三大类：固定电容器、可变电容器和微调电容器。 2、按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介 质电容器等。 3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型 电容器。 4、频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容 器。
5、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。 6、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。 7、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。 8、高频耦合：陶瓷电容器、云母电容器、聚苯乙烯电容器。 9、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容 器。 10、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。 三、常用电容器 1、铝电解电容器 用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的电容器.因为氧化膜有单向导电性质,所以电解电容器具有极性. 容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波。 电容量：0.47--10000u 额定电压：6.3--450V 主要特点：体积小，容量大，损耗大，漏电大 应用：电源滤波，低频耦合，去耦，旁路等 2、钽电解电容器（CA）铌电解电容（CN） 用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可靠性均优于普通电解电容器，特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可靠机件中。 电容量：0.1--1000u 额定电压：6.3--125V

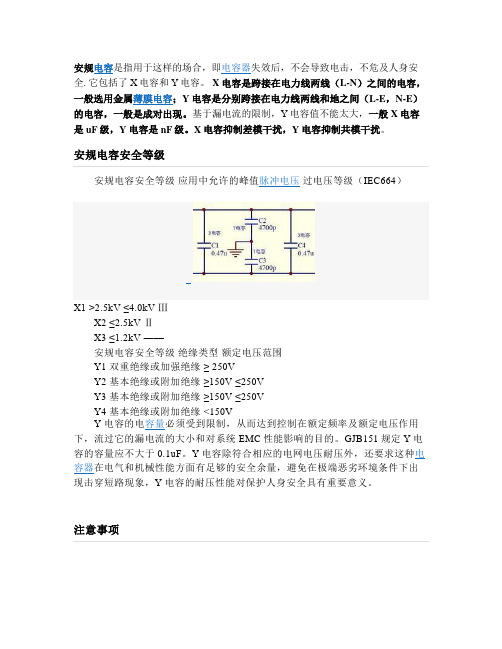

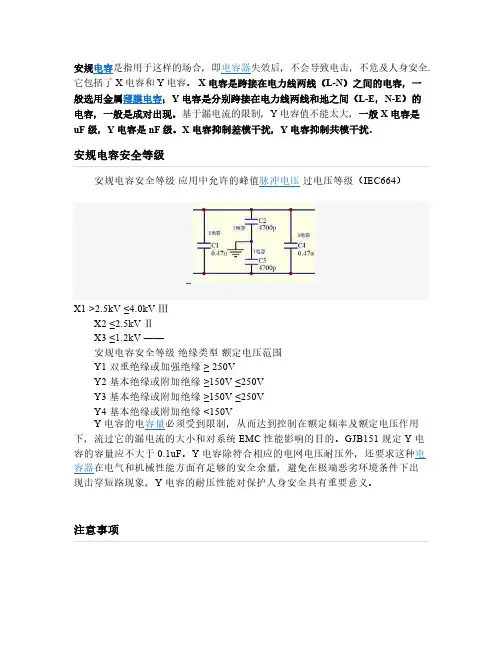

安规电容基础知识和安全等级 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。 x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。 安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。安规电容分为x 型和y 型。交流电源输入分为3 个端子：火线L/零线N/地线G。跨于“L-N”之间，即“火线-零线”之间的是X 电容；跨于“L-G/N-G”之间，即“火线-地线或零线-地线”之间的是Y 电容。火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”，这些都不是按什么材质来分的。 的电流也很大,而其内阻相应较小。普通电容纹波电流的指标都很低,动态内阻较高。用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。 Y电容：这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过 0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。因此,Y电容的总容量一般都不能超过4700PF（472）。Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y 电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。然而,其真正的直流耐压高达5000V以上。必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。 安规电容安全等级
安规电容-又称为抗干扰电容（X2）主要作用是吸收电源、电刷马达所产生的干扰的电容。 LE/LE(M)系列 此系列为最新开发的超小型化产品，使用了特殊薄膜及双重填充塑胶，全系列为环保设计。 产品应用： ■ 家用电器（空调、洗衣机、冰箱等） ■ 办公设备（复印机、传真机等） ■ 开关电源 产品特性： ■ 超小型化 ■ 无铅（PBF） ■ 取得CQC认证 RE系列 此系列是小型产品 PA系列 此系列为早期的产品，有着优异的性能。 产品应用： ■ 电动工具 ■ 适用OA及家用电器的电源部分 产品特性： ■ 拥有欧美8国安全认证 ■ －55℃～100℃ ■ 金属化聚酯（PET） PAB系列 此系列为电动工具专用,对于其产生的噪音有着非常好地吸收效果 产品应用： ■ 电动工具 产品特性： ■ 拥有欧美8国安全认证 ■ 护套线 HCE系列 此系列是直流（DC）无感电容（SNUBBR CAPACITOR），主要使用在一些特殊要求上。 产品特性： ■ 450V、630V（DC） ■ 无感（SNUBBR CAPACITOR） HCP系列 此系列是直流（DC）无感电容（SNUBBR CAPACITOR），主要使用在一些特殊要求上。 产品特性： ■ 高压（450V、630V、1000V、1250V DC） ■ 无感（SNUBBR CAPACITOR） 结构 聚丙烯膜介质，真空蒸镀金属电极，径向镀锡导线点焊于电容器两端面金属层，装于加强阻燃型盒子并用环氧树脂灌封，阻燃要求达到UL94V—0 特点 宽温度频率范围内，容量DF具高稳定性 高电流承受及高绝缘强度 长时间工作稳定性
用途 适用于线间旁路，天线耦合，线间跨接，电花消罅回路，同时也适用于频率调制滤波，电源供给开关切换，电网电源降压，功率开关电源等应用。 主要技术参数： 安规电容没固定的外型，只要通过安全规则认证的都叫安规电容，X Y电容都是需要用安规电容。而X电容一般是薄膜电容MKP之类，方型外观，绿色，Y电容也有薄膜电容，不过好象耐压做不大，所以多数Y电容是陶瓷电容耐压1KV 以上。值由于安规的漏电流规定一般很小。
1.瓷介电容器（CC）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。瓷介电容器又分 1 类电介质（NPO、CCG） ）；2 类电介质（X7R、2X1）和 3 类电介质（Y5V、2F4）瓷介电容器。 用途：主要应用于高频电路中。 2.涤纶电容器 （CL） 结构：涤纶电容器，是用有极性聚脂薄膜为介质制 成的具有正温度系数（即温度升高时，电容量变大） 的无极性电容。 用途：一般应用于中、低频电路中。 常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容 器（CB） 结构：有箔式和金属化式两种类型。 用途：一般应用于中、高频电路中。 常用的型号有CB10、CB11（非密封箔式）、CB14~16 （精密型）、CB24、CB25（非密封型金属化）、CB80 （高压型）、CB40 （密封型金属化）等系列。 4.聚丙烯电容器（CBB）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。 用途：一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、CBB61 等；金属化式聚丙烯电容：CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。 用途：广泛应用于谐振、旁路、耦合、滤波等。 常用的有CT4 （低频）、CT42（低频）；CC4（高频）、CC42（高频）等系列。 6.云母电容器（CY）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。 用途：一般在高频电路中作信号耦合、旁路、调谐等使用。常用的有CY、CYZ、CYRX等系列。
安规电容，采用IEC 标准，先进的生产技术和严谨的质量保证体系。 https://www.doczj.com/doc/331227625.html,/c?word=%CA%B2%C3%B4%3B%CA%C7%3B%B0%B2%3B%B9%E6% 3B%B5%E7%C8%DD&url=http%3A//www%2Emculib%2Ecom/files/tmcu/tm3576%2Etxt&b=47& a=16&user=baidu 根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y 电容是指跨于L-G/N-G之间的电容器。(L=Line, N=Neutral, G=Ground) X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压n/a 4. Y4耐高压大于2.5 kV X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IE C664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义 在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。在安规标准上有按脉冲电压分X1, X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。（这些都不是按什么材质来分的，以后多学习。）至于安规标准各个国家有一些差别，但额定电压无非就是250和400。各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。所以就有的安规电容上标X1Y1,X1Y2... 火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，正如james bai所说的，太大的容值电容会在电源断电后对人对器件产生影响。 电容是板卡设计中必用的元件，其品质的好坏已经成为我们判断板卡质量的一个很重要的方面。
产品安规培训教材 一、电器名词解释 基本绝缘：加在带电部件上提供基本保护以防触电的绝缘。 附加绝缘：不基本绝缘失效，为了对电击提供防护而对基本绝缘另外施加的独立绝缘 系统。 双重绝缘：由基本绝缘和附加绝缘两种绝缘组成的绝缘。 加强绝缘：加在带电部件上的一种单一绝缘系统，它提供的防触电保护程度相当于双 重绝缘。 爬电距离：沿着绝缘物表面测得的两个导电部件之间或导电部件与电器边界面之间的 最短距离。 电气间隙：通过空气测得的两个导电部件之间或导电部件与电器边界面之间的最短距 离。 控温器：一种热敏装置，其工作温度可以固定的或者是可调的。在正常工作期间，通 过自动开闭电路，保持电路的或电器部件的温度在某个范围之内。 温度限制器：一种热敏装置，其工作温度可以是固定或可调的在正常工作期间，当被 控制体的温度达到预定值时，便关完备电路或开启电路。 电子元件：通过电子在真空、气体或半导体中运动而在理论上达到导电的元件。 额定电压：器具正常工作条件下运行时，其所考虑的那部分所承受的最高电压。 电子电路：至少装有一个电子元件的电路。 额定电流：由制造商为器具规定的电流。 二、电器分类 1.0类电器：依靠基本绝缘来防止触电的电器。 2.0I类电器：任何部分至少都是基本绝缘，并装有接地线端子，但具有不带 接地导 线的供电软线，而其插头则没有接地触点，不能插入有接地插孔的电器。 3.II类电器：防触电不仅依靠基本绝缘，而且具有附加的安全预防措施的电 器。例如： 装有双重绝缘或加强绝缘，但没有接地保护或依赖于安装条件的可靠措 施（依靠双重绝缘或加强绝缘防护触电的部件）。 4.III类电器：依靠安全超低电压供电来防止触电，而且不会在其中产生比安 全超低电
贴片电容的封装及分类 贴片电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列， 具体分类如下：类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 贴片电容的分类 一 NPO电容器 二 X7R电容器 三 Z5U电容器 四 Y5V电容器 区别：NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一 NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到125℃时容量变化为 0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。 封装 DC=50V DC=100V
電容器基本知識 一、定義：由兩金屬极板加以絕緣物質隔離所構成的可儲存電能的元件稱為電容器 二、代號：“C” 三、單位：法拉(F) 微法(uF) 納法(nF) 皮法(pF) 1F=106 uF =109nF=1012 pF 四、特性：通交流、阻直流 因電容由兩金屬片構成，中間有絕緣物，直流電無法流過電容，但通上交流電時，由於電容能充放電所致，所以能通上交流 五、作用：濾波、耦合交變信號、旁路等 六、電容的串聯、並聯計算 1.串聯電路中，總容量=1÷各電容容量倒數之和 例： 2.並聯電路中，總容量=各電容容量之和 例： 七、電容的標示： 1.直標法：直接表示容量、單位、工作電壓等。如1uF/50V 2.代表法：用數字、字母、符號表示容量、單位、工作電壓等 如：“104”表示容量為“100000pF” “Z”表示容量誤差“+80% -20%” “”表示工作電壓“50V” 八、電容的分類 1.按介質分四大類 1).有機介質電容器(極性介質與非極性介質，一般有真合介質、漆膜介質等)
2).無機介質電容器(雲母電容器、陶瓷電容器、波璃釉電容器 3).電解電容器(以電化學方式形式氧化膜作介質，如鋁Al2O3鉭Ta2O5) 4).氣體介質電容器(真空、空氣、充氣、氣膜復合) 2.按結構分四大類 1).固定電容器 2).可變電容器 3).微調電容器(半可變電容器) 4).電解電容器 3.按用途分 1).按電壓分低壓電容器、高壓電容器 2).按使用頻率分低頻電容器(50周/秒或60周/秒)和高頻電容器(100K周/秒) 3).按電路功能分：隔直流、旁路、藕合、抗干擾(X2)、儲能、溫度補償等 九、我司主要使用之電容： 1).電解電容 2).陶瓷電容(包括Y電容與積層電容、SMD電容) 3).塑膠薄膜電容(包括金屬薄膜電容器、X2電容器、嘜拉電容器) 電解電容(E/C) 一、概述 電解電容的構造是由陽箔、陰箔、電解紙、電解液之結合而成的，陽箔經化成後含有一高介電常數三氧化鋁膜(Al2O3)，此氧化膜當作陽箔與陰箔間的絕緣層，氧化膜的厚度即為箔間之距離(d)，此厚度可由化成來加以控制，由於氧化膜的介電常數高且厚度薄，故電解電容器的容量較其他電容高。電解電容的實值陽极是氧化膜接觸之電解液，而陰箔只是將電流傳屋電解液而已，電解紙是用來幫助電解液及避免陽箔、陰箔直接接觸因磨擦而使氧化膜磨損。 即電解電容器是高純度之鋁金屬為陽极，以陽极氧化所開氧化膜作為電介質，以液體電解液為電解質，另與陰极鋁箔所構成之電容器。
什么是安规电容安规电容参数及作用 和应用 安规电容： 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。 什么是安规电容 X 电容 Y电容 根据IEC 60384-14，电容器分为X电容及Y电容， 1. X电容是指跨于L-N之间的电容器， 2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground) X电容底下又分为X1, X2, X3，主要差別在于: 1. X1耐高压大于 2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容. 它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用. 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义 在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。 在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。 （这些都不是按什么材质来分的，以后多学习。）
安规知识摘录 第一章安规基本知识 一. 安规的定义及目的. 1. 定义: 各国依设备使用之范围而制定之安全规范. 2. 申请安规的目的: 为保护使用者生命、财产之安全.如不受电击, 火灾等之危险. 二. 一般通用安规标准. 1. 基本上是依IEC 国际标准,各国依据国家不同之需求而制订其标准. 2. 如 IEC60950 ( Information Technology Equipment 资讯类产品 ) 3. USA – UL60950 4. 欧盟– EN60950 5. 中国– GB 4943 6. 澳洲– AS3260 7. 日本– J60950 8. 韩国– K60950 9. 没有特别制定标准号码, 仍为IEC60950 – 10. 新加坡,阿根廷. 11. 医疗设备– IEC60601 12. 视讯产品– IEC60065 13. 家电类产品– IEC60335 IEC 安规standard 一般订名称IEC60XXX EMC standard一般订名称IEC61000- 三. 一般通用电压. 1. 北美– US, Canada 120V, 60Hz 2. 中南美– 220V 较多,有的国家也有120V 3. 欧盟– 230V, 50Hz (因为英国原本是240V,其他西欧国家为220V,因此折中220V ) 4. 东欧–一般为 220V, 50Hz 5. 日本– 100V, 50 HZ澳洲,纽西兰– 240V, 50 Hz 6. 其他国家以220V居多.如:中国,韩国,东南亚国家. 四. 电源供应形式. 1. Adaptor –有塑胶外壳 a. Class I 有接地 pin b. Class II没有接地 pin (双重绝缘)使用 Inlet 直接插墙式Open Frame –没外壳和有铁壳 五. CB Report 1. 何谓 CB report . 2. CB - Certify Body 认证单位. 3. NCB –国家认证单位. 4. CB report 之功用. 5. -节省申请时间,费用 第二章机种安规设计注意事项 一. 安规零件承认要点 1. X电容
薄膜电容器基本构造 和分类
塑料薄膜电容（ Plastic Film Capacitor ）往往被简称为薄膜电容（ Film Capacitor ）或 FK 电容。其以塑料薄膜为电介质。 在应用上薄膜电容具有的一些的主要特性：无极性，绝缘阻抗高，频率特性优异 ( 频率响应宽广 ) ，介质损失小。基於以上的优点，薄膜电容器被大量使用在模拟电路上。尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的失真情形发生。在所有的塑胶薄膜电容当中，又以聚丙烯 (PP) 电容和聚苯乙烯 (PS) 电容的特性最为显着。 1 基本构造： 薄膜电容内部构成方式主要是：以金属箔片（或者是在塑料上进行金属化处理而得的箔片）作为电极板，以塑料作为电介质。通过绕卷或层叠工艺而得。箔片和薄膜的不同排列方式又衍生出多种构造方式。图 1 是薄膜电容得典型示意图。
2 基本分类： 薄膜电容主要分类法有：按电介质分类；按薄膜（介质）和箔片（电极板）的排列方式分类；按结构分类；按线端方式分类。 从电介材质上分类： 从应用特性角度看，关键特性的表现还是缘于其电介质的不同。按电介质的不同 DIN 41379 对薄膜电容作了如下划分： T 型：即 PE T － Polyethylene terephthalate （聚乙烯对苯二酸盐( 或酯 ) ） P 型：即 P P － Polypropylene （聚丙烯）
N 型：即 PE N － Polyethylene naphthalate （聚乙烯石脑油） 以 M 作前缀表示为金属化薄膜的电容。 MFP 及 MFT 电容由金属箔片和金属化塑料薄膜构成，并不在 DIN 41379 阐述的范围内。
安规电容描述 何為直流电容器 直流电容器是一种主要设计用于直流电压的电容器，直流电容器不适合用于交流电源但可用于含有脉冲或交流成份的交流电压电路。 不论用于何种电路﹐连续施加在电容器上的最大直流电压或最大交流电压有效值或脉冲电压的峰值不可超过电容器的额定电压。 何為交流电容器 交流电容器是一种主要设计用于工频交流电压的电容器﹐它可以用在交流电源 交流电容器可以用在与电容器额定电压交流有效值相同电压的直流电源 安规之目的：为了防止下列危险： 為保護使用者與操作者盡量避免發生 電擊﹑能量﹑著火﹑機械﹑熱﹑輻射﹑化學等危險,並降低發生之可能性﹐保護使用者與操作者生命﹑財產之安全 AC交流安规电容器 包括三层意思: 1.使用于交流电路上 2.符合安规测试规范 3.具有电容器的特性 X电容和Y电容的位置 ?根据IEC60384-14，电容器分为X电容和Y电容 ?X电容是指跨于L-N之间的电容 ?Y电容是指跨于L-G/N-G之间的电容 ?（L=LINE N=NEUTRAL G=GROUND） 火线零线间的是X电容，火线与地线间的是Y电容 电路图示
X电容和Y电容在电路中的位置 X1Y2的原因 由于电容器的用途具有上述三种功能,因此一般作安规测试时,元件需同时通过X电容和Y电容的测试标准. 例如X1/Y2代表元件同时符合X电容和Y电容的测试标准 X电容的分类 Y类电容器的分类
安规电容使用 额定电压小于150V 时,可用Y4电容. Y1或Y2电容可以使用于双重绝缘的场合 额定电压大于150V,小于等于250V时,用Y1电容; 额定电压小于150V 时,可用Y2电容. 两个额定值相同的Y2可以充当一个Y1使用;两个额定值相同的Y4可以充当一个Y2使用. 认证系统一览表 VDE德国零部件产品认证 VDE是德国著名的测试机构，直接参与德国国家标准制定。同UL一样VDE标志只有VDE公司才能授权使用VDE标志。大部分人对VDE的认识停留在电器零部件认证上，其实VDE测试除传统的电器零部件，电线电缆，插头等认证之外同样也可核发EMC标志以及VDE-GS标志。 GS/TUV德国产品认证 其实TUV并没有直接这么叫的。去欧洲的电器产品，零部件做认证呢，得到的标志就是TUV，而整机呢是GS标志。都是安全认证。 TUV有三家
安规基础知识 什么是安规？有人把他定为安全规格，其实并非其真正意义上的安规。安规其实应当叫成安规认证才对。 简单地说，安规其实就是产品认证中对产品安全的要求。安规其实是中国人自己的产物，国外一般会叫成regulartory。 在国内，安规行业最为有名的网站正是叫安规网，该网站包罗了安规的大部分产品认证范围与方向，如UL认证、CE认证、CCC认证、CSA认证等，是国内最为有名的一家非盈利性安规技术讨论网站，网址为：https://www.doczj.com/doc/331227625.html,，其创始人为fasten。该站是国内最为专业，最具人气的安规门户网站。 安规其实分为很多部分，如产品相对于人的安全要求，产品相对于环境的安全要求，有的可能包含两大部分的安全要求。安规包含了美系和IEC系两大产品认证方向。美系以UL 和CSA为代表，IEC系以CB为总方向，最有名的又数欧盟的CE认证最具影响力。 安规基础知识 UL与 VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危险,而 VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准. 下面的安全件均需要有VDE and UL证书（如果到美国的机型还外加CUL证书）： 1．变压器（骨架、绝缘胶带、聚酯绝缘胶带） 2．滤波器（骨架、绝缘胶带、聚酯绝缘胶带） 3．光耦 4． Y电容 5． X电容 6． PCB材质（并包括制板黄卡） 7．可燃性塑胶材质（包括前面板、电源板支撑胶柱、电源板绝缘PVC、保险管座、电源线插座VH-3等） 8．保险管 9．热缩套管 10．大容量的电解电容. 11．各类线材 空间距离(Creepage distance) / 电器间隙： 在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离; 沿面距离(clearance) / 爬电距离： 沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离. 抗电强度：
安规电容器：X与Y电容的安全等级 作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。作为安全电容的Y电容,要求必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。然而,其真正的直流耐压高达5000V 以上。必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。 通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。普通电容纹波电流的指标都很低,动态内阻较高。用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。 根據IEC 60384-14,電容器分為X電容及Y電容, 1. X電容是指跨於L-N之間的電容器,
2. Y電容是指跨於L-G/N-G之間的電容器. (L=Line, N=Neutral, G=Ground) X電容底下又分為X1, X2, X3,主要差別在於: 1. X1耐高壓大於 2.5 kV, 小於等於4 kV, 2. X2耐高壓小於等於2.5 kV, 3. X3耐高壓小於等於1.2 kV Y電容底下又分為Y1, Y2, Y3,Y4, 主要差別在於: (耐直流电压等级) 1. Y1耐高壓大於8 kV, 2. Y2耐高壓大於5 kV, 3. Y3耐高壓n/a 4. Y4耐高壓大於2.5 kV 它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.
电容符号 电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。与电阻器相似，电容器通常简称其为电容，用字母C表示。顾名思义，电容器就是“储存电荷的容器”。尽管电容器品种繁多，但它们的基本结构和原理是相同的。两片相距很近的金属中间被某绝缘物质(固体、气体或液体)所隔开，就构成了电容器。两片金属称为极板，中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。 不同的电容器储存电荷的能力也不相同。规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基本单位为法拉(F)。但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用的电容单位有微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，它们的关系是：1法拉(F)= 1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正(+)、负(-)极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。
把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压(学了以后的教程，可以用万用表观察)，我们说电容器储存了电荷。电容器极板间建立起电压，积蓄起电能，这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程，称为电容器的放电。 举一个现实生活中的例子，我们看到市售的整流电源在拔下插头后，上面的发光二极管还会继续亮一会儿，然后逐渐熄灭，就是因为里面的电容事先存储了电能，然后释放。当然这个电容原本是用作滤波的。至于电容滤波，不知你有没有用整流电源听随身听的经历，一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容，造成耳机中有嗡嗡声。这时可以在电源两端并接上一个较大容量的电解电容(1000 μF，注意正极接正极)，一般可以改善效果。发烧友制作HiFi音响，都要用至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且大电容的储能作用，使得突发的大信号到来时，电路有足够的能量。 电子电路中，电容器只能通过变化电流，不能通过直流电，在电路中起着“通交流，隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么能够通过电容器呢？我们先来看看交流电的特点。交流电不仅方向往复交变，它的大小也在按规律变化。电容器接在交流电源上，电容器连续地充电、放电，电路中就会流过与交流电变化规律一致的充电电流。电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。一般电解电容的耐压分档为6.3 V，10 V，16 V，25 V，50 V等。 分类 1．固定电容器 电容量固定的电容器叫做固定电容器。根据介质的不同可分为陶瓷、云母、纸质、薄膜、电解几种。 1.1 陶瓷电容器 陶瓷电容器是用高介电常数的电容器陶瓷(钛酸钡一氧化钛)挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。 高频瓷介电容器适用于无线电、电子设备的高频电路。具有小的正电容温度系数的电容器，使用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频
安规电容介绍（X电容，Y电容作用）_电路图 1、安规电容介绍 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。安規電容通常只用于抗干擾電路中的濾波作用。 安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。 在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。 Y电容： 在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。因此,Y电容的总容量一般都不能超过4700PF（472）。 Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。 特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。然而,其真正的直流耐压高达5000V以上。必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。 X电容： 在火线和零线抑制之间并联的电容,一般称之为X电容。由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。X电容同样也属于安全电容之一。根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端
新晨阳安规电容的知识 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y 电容。 x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF 级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。 安规电容安全等级新晨阳电子： 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。 注意事项
抑制电源电磁干扰用电容器 当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。 不允许将直流电容器用作跨线电容器使用 对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。 对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。 安规电容，采用 IEC 标准，先进的生产技术和严谨的质量保证体系。 根据IEC 60384-14，电容器分为X电容及Y电容， 1. X电容是指跨于L-N之间的电容器， 2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground) X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC 性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义 在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。（这些都不是按什么材质来分的，以后多学习。）至于安规标准各个国家有一些差别，但额定电压无非就是250和400。各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。所以就有的安规电容上标X1Y1,X1Y2... 火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。火线与地线直接电容要涉及到漏
