安规电容-又称为抗干扰电容(X2)主要作用是吸收电源、电刷马达所产生的干扰的电容。
LE/LE(M)系列
此系列为最新开发的超小型化产品,使用了特殊薄膜及双重填充塑胶,全系列为环保设计。
产品应用:
■ 家用电器(空调、洗衣机、冰箱等)
■ 办公设备(复印机、传真机等)
■ 开关电源
产品特性:
■ 超小型化
■ 无铅(PBF)
■ 取得CQC认证
RE系列
此系列是小型产品
PA系列
此系列为早期的产品,有着优异的性能。
产品应用:
■ 电动工具
■ 适用OA及家用电器的电源部分
产品特性:
■ 拥有欧美8国安全认证
■ -55℃~100℃
■ 金属化聚酯(PET)
PAB系列
此系列为电动工具专用,对于其产生的噪音有着非常好地吸收效果
产品应用:
■ 电动工具
产品特性:
■ 拥有欧美8国安全认证
■ 护套线
HCE系列
此系列是直流(DC)无感电容(SNUBBR CAPACITOR),主要使用在一些特殊要求上。
产品特性:
■ 450V、630V(DC)
■ 无感(SNUBBR CAPACITOR)
HCP系列
此系列是直流(DC)无感电容(SNUBBR CAPACITOR),主要使用在一些特殊要求上。
产品特性:
■ 高压(450V、630V、1000V、1250V DC)
■ 无感(SNUBBR CAPACITOR)
结构
聚丙烯膜介质,真空蒸镀金属电极,径向镀锡导线点焊于电容器两端面金属层,装于加强阻燃型盒子并用环氧树脂灌封,阻燃要求达到UL94V—0
特点
宽温度频率范围内,容量DF具高稳定性
高电流承受及高绝缘强度
长时间工作稳定性
用途
适用于线间旁路,天线耦合,线间跨接,电花消罅回路,同时也适用于频率调制滤波,电源供给开关切换,电网电源降压,功率开关电源等应用。
主要技术参数:

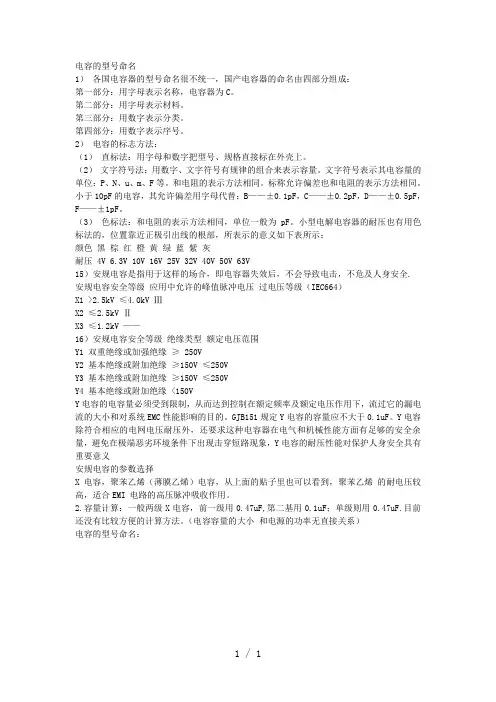

安规电容没固定的外型,只要通过安全规则认证的都叫安规电容,X Y电容都是需要用安规电容。而X电容一般是薄膜电容MKP之类,方型外观,绿色,Y电容也有薄膜电容,不过好象耐压做不大,所以多数Y电容是陶瓷电容耐压1KV 以上。值由于安规的漏电流规定一般很小。

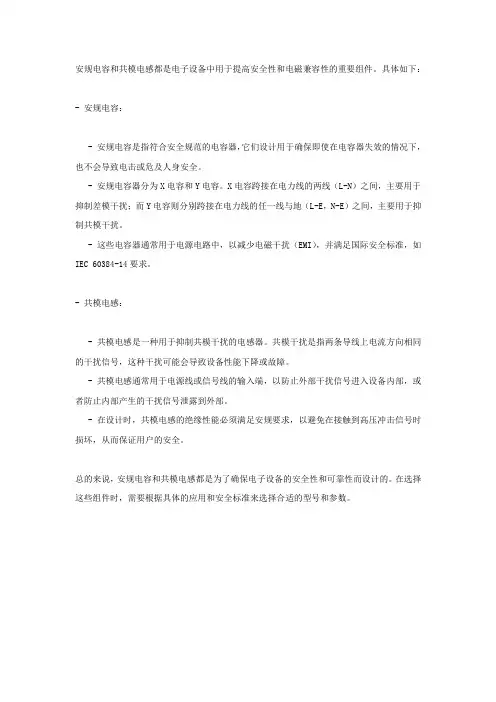

安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.
安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安规电容安全等级绝缘类型额定电压范围
Y1 双重绝缘或加强绝缘≥ 250V
Y2 基本绝缘或附加绝缘≥150V ≤250V
Y3 基本绝缘或附加绝缘≥150V ≤250V
Y4 基本绝缘或附加绝缘 <150V

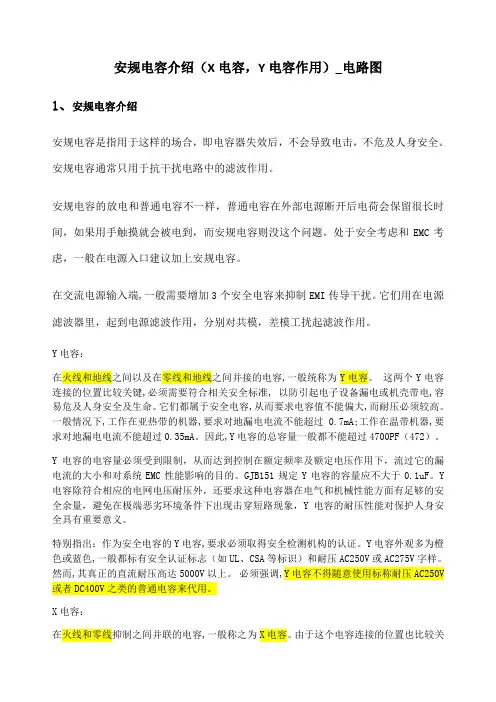

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义
y电容抑制共摸干扰有帮助
x电容抑制差摸干扰

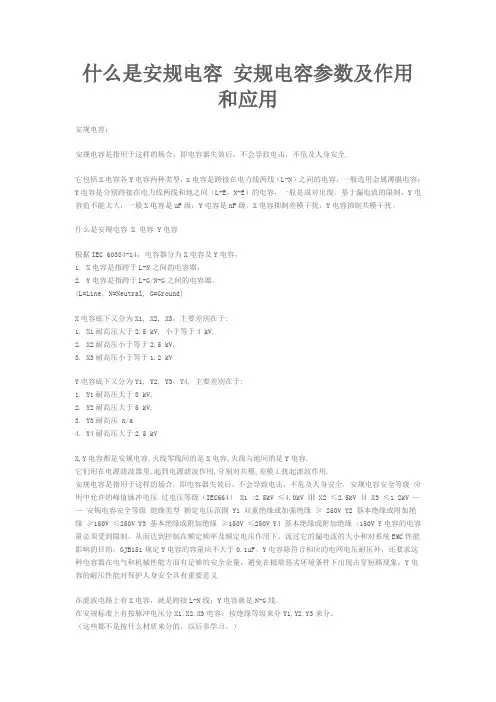

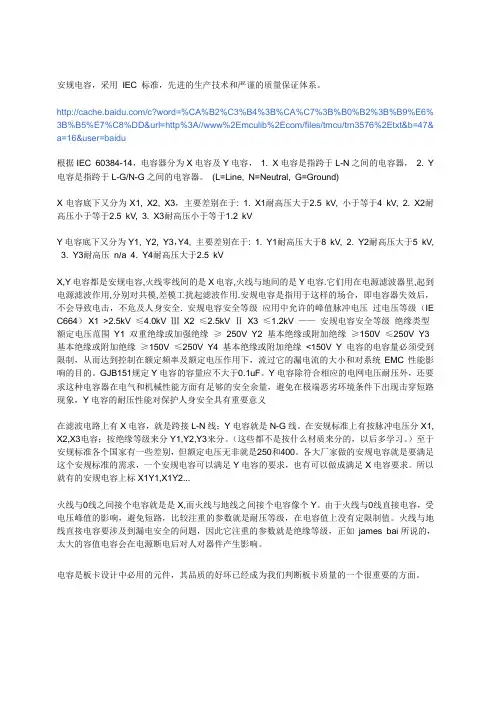

X1 X2都用来跨线(电源),Y1 Y2用来接地(差模),所以Y电容总是成对(单相)出现或叁个一起(三相), 1, 2,3是不同的标准等级.简单说来,X1比X2的耐压要求要高.
X1 >2.5kV ≤4.0kVⅢ
X2 ≤2.5kVⅡ
X3 ≤1.2kV——
安规电容安全等级绝缘类型额定电压范围
Y1 双重绝缘或加强绝缘≥ 250V
Y2 基本绝缘或附加绝缘≥150V ≤250V
Y3 基本绝缘或附加绝缘≥150V ≤250V
Y4 基本绝缘或附加绝缘<150V
