复盛空压机控制系统操作使用说

复盛双螺杆式空气压缩机技术交流书北京精通复盛压缩机有限公司2005年11月复盛牌螺杆机技术先进情况一、怀体贴的维护指示及先进的微电脑控制复盛牌螺杆空压机由微电脑控制，具有自我诊断保护，明确指示及控制空压机的运转，停车等功能，保证空压机一天24小时安全为用户工作。

电气控制部分是复盛牌螺杆空压机最显著的地方，其特点是：1、采用微电脑控制系统，实现智能化控制，质量稳定。

2、采用了各种高质量的传感系统.其中电气故障和排气温度过高（100℃）属于停机保护（并有LED灯显示），其余报警指示,提醒工作人员及时处理,这就极大的方便了值班维修人员（例如三滤定期更换指示）。

3、机组电气控制采用了逆向控制器（APRS），防止电动机反转，避免反转毁坏机组。

4、值得一提的是：该机组电控部分在节能方面有出色表现,即空车过久停机功能。

当机组处于空负荷运行时,一方面由进气阀控制进气量来降低电机的能耗,另一方面电控部分的压力控制系统进入延时状态（可调1—30min）。

如用气量很小，超过延时时间，电机运转停止，此压力系统压力如继续下降到设定压力开关下限时，电控部分指挥电机自行启动（无负荷启动）。

这样一方面起到相对节能，另一方面也为整个压缩机站智能化奠定了基础。

二、低噪低耗1、复盛牌空压机采用SKF轴承，转子经动平衡机作平衡试验，平衡良好，振动小，噪声低。

2、复盛牌空压机采用第三代高效率螺旋式机体，拥有英国、美国、日本等专利技术。

主副转子采用五齿对六齿，比国内常见螺旋式（采用四齿对六子齿），提高热效率10－12%，省电25％。

采用磨削加工工艺，加工精度高，运转性能好，压缩效率高。

三、低含油量螺旋空压机中最关键的是油气分离装置，复盛牌空压机所采用的为德国MANN公司的产品，技术指标可靠，压缩空气的油含量可控制于3ppm以下。

本公司设计的油气分离器元件的处理量为同类螺旋式的一倍，滤油面积大，降低空气流速，且采用二次回流技术，分离效果佳，使用寿命长。

空压机控制器说明书1. 引言1.1 目的1.2 范围2. 系统概述2.1 控制器功能和特点- 自动启停功能：根据气体需求自动调节空压机运行状态。

- 压力监测与保护：实时监测系统中的气体压力，并在超过设定值时进行报警或采取相应措施。

- 故障诊断与显示：检测并记录故障信息，提供用户友好界面以便于快速排除问题。

3. 安装要求及步骤3.1 设备安装位置选择原则a) 避免高温、湿度等环境影响；b) 方便维修人员操作；c) 近电源插座方便接入电网。

4.使用方法4.１开关按钮介绍a）主电源开关:用来打开/关闭整个系统；b）手自切换按键 : 切换为“手”模式（即通过本地按钮启停），还是“自” 模式( 即由外部信号触发 ) 。

c）累计时间清零按键：将总工作时间归零，重新开始记数 ;d）报警复位按键 : 当控制器发生故障时，需通过此按钮进行复位。

4.２手动模式操作a）启停空压机：按下“ 启” 键，空压机开始运行 ;b）关闭空压机：按下“ 停” 键 , 空气供应中断。

5. 故障排除与维护5.1 常见问题及解决方法- 控制器无法开关空压机:检查电源是否正常连接、主保险丝是否熔断等。

- 报警灯闪烁或持续亮起: 查看显示屏上的错误代码，并参考说明书找到对应的故障原因和处理办法。

6. 法律名词及注释a) 版权所有：指该文档所涵盖内容（包括但不限于文字、图片、图表等）归作者/公司所有，未经许可禁止转载使用；b) 商标声明：本文提到的任何商标均为其各自所有者在相关国家/地区内注册并受其保护；c) 其他合规性要求7. 附件。

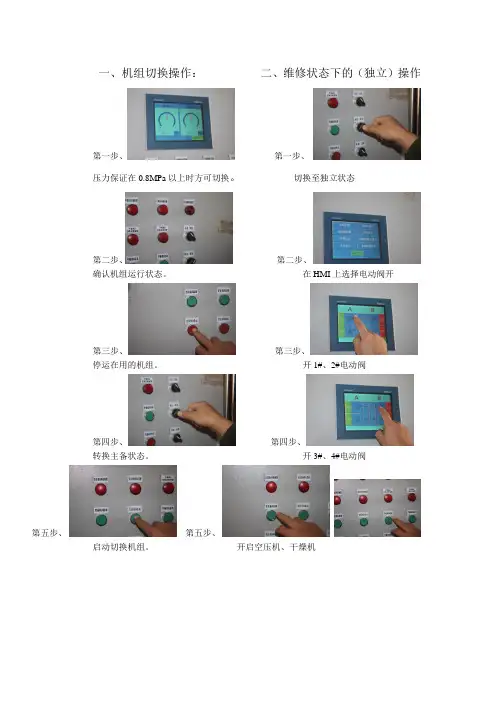

一、机组切换操作： 二、维修状态下的（独立）操作
第一步、 第一步、
压力保证在0.8MPa以上时方可切换。 切换至独立状态

第二步、 第二步、
确认机组运行状态。 在HMI上选择电动阀开

第三步、 第三步、
停运在用的机组。 开1#、2#电动阀

第四步、 第四步、
转换主备状态。 开3#、4#电动阀

第五步、 第五步、
启动切换机组。 开启空压机、干燥机

复盛空压机维修安全操作及保养规程前言空气压缩机是一种常见的工业设备，可以压缩气体，将其压缩成高压气体。

复盛空压机作为一种常用的气体压缩设备，其用途十分广泛，常用于电力、化工、机械、建筑等一系列领域。

为了保障人身安全和设备的正常运行，在操作空压机时需要严格遵守安全操作规程和保养规程。

安全操作规程装机前的准备在进行空压机的装机前，要做好以下几个方面的准备：1.了解空压机的使用目的，以及需要达到的压力和流量参数。

2.在安装空压机的场地上，需要保持整洁、明亮、通风等条件。

3.安装之前，对空压机的发动机、冷却液、润滑油、滤芯、油水分离器等关键部件进行检查，确保它们的工作状态正常、且安装无误。

4.要确保安装空压机的地面稳固、平整，防止机器晃动或偏移。

操作时的注意事项在进行空压机使用操作时，需要遵循以下安全操作规程：1.在启动空压机前，应检查周围是否有人员或障碍物，确保设备安全。

2.在启动气动系统时，应从过滤器的输入端放出压力，来扫除豁口和其它杂物，避免损坏设备。

3.操作空压机时，必须戴上防护手套、眼镜、耳罩等防护装备，避免可能的危险。

4.推荐使用两台及以上余压制动的安全阀，并应定期检测安全阀，并实时替换严重老化、磨损的安全阀。

5.在停止空压机时，应先将负载卸除并将压缩机输出压力调整到最小，然后在停止设备。

故障处理及排除在使用过程中，若出现故障需要立即进行排除。

以下是排查空压机故障的步骤：1.首先，检查空压机是否存在外部透露的松动和过紧的状态。

2.检查空压机组件是否安装正确，运行是否正常。

3.检查空压机是否出现堵塞或是积水等情况，是否存在足够的压力和干燥的气体流。

4.如果需要拆卸空压机需要在拆卸前关闭电源，并拔出空压机的插头，等待空压机的缓慢停机。

保养规程空压机的正常运行是产生高品质、高效率的关键所在。

因此，对空压机的保养维护就显得尤为重要，需遵守以下保养维护规程：1.定期检查设备的电气系统和供气系统，包括所有管道、阀门和配件，确保它们的完好和正常运转。
