复盛空压机SA08-11操作使用说明书

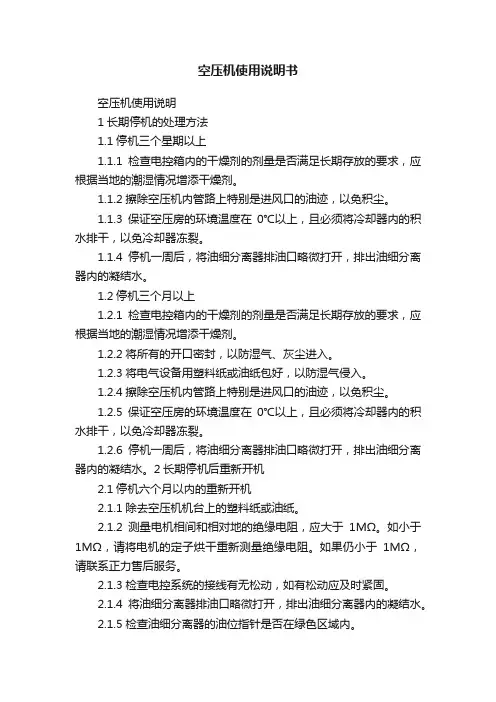

空压机使用说明书空压机使用说明1长期停机的处理方法1.1停机三个星期以上1.1.1检查电控箱内的干燥剂的剂量是否满足长期存放的要求，应根据当地的潮湿情况增添干燥剂。

1.1.2擦除空压机内管路上特别是进风口的油迹，以免积尘。

1.1.3保证空压房的环境温度在0℃以上，且必须将冷却器内的积水排干，以免冷却器冻裂。

1.1.4停机一周后，将油细分离器排油口略微打开，排出油细分离器内的凝结水。

1.2停机三个月以上1.2.1检查电控箱内的干燥剂的剂量是否满足长期存放的要求，应根据当地的潮湿情况增添干燥剂。

1.2.2将所有的开口密封，以防湿气、灰尘进入。

1.2.3将电气设备用塑料纸或油纸包好，以防湿气侵入。

1.2.4擦除空压机内管路上特别是进风口的油迹，以免积尘。

1.2.5保证空压房的环境温度在0℃以上，且必须将冷却器内的积水排干，以免冷却器冻裂。

1.2.6停机一周后，将油细分离器排油口略微打开，排出油细分离器内的凝结水。

2长期停机后重新开机2.1停机六个月以内的重新开机2.1.1除去空压机机台上的塑料纸或油纸。

2.1.2测量电机相间和相对地的绝缘电阻，应大于1MΩ。

如小于1MΩ，请将电机的定子烘干重新测量绝缘电阻。

如果仍小于1MΩ，请联系正力售后服务。

2.1.3检查电控系统的接线有无松动，如有松动应及时紧固。

2.1.4将油细分离器排油口略微打开，排出油细分离器内的凝结水。

2.1.5检查油细分离器的油位指针是否在绿色区域内。

2.1.6检查冷却系统，开启冷却水。

2.1.7用手盘动主机与电机的联轴器，应活动自如，如有卡滞现象，应检查后再启动。

2.1.8合上总电源，打开截止阀。

2.1.9点动空压机，并检查电机的转向是否正确。

2.1.10按启动键起动并运转空压机，观察显示屏是否有异常指示，机组能否正常加载，排水器是否正常排水。

运转过程中若有异常声音、振动、漏水、漏油等不正常现象应立即按急停停机并检查。

2.1.11按停止键是否正常停机。

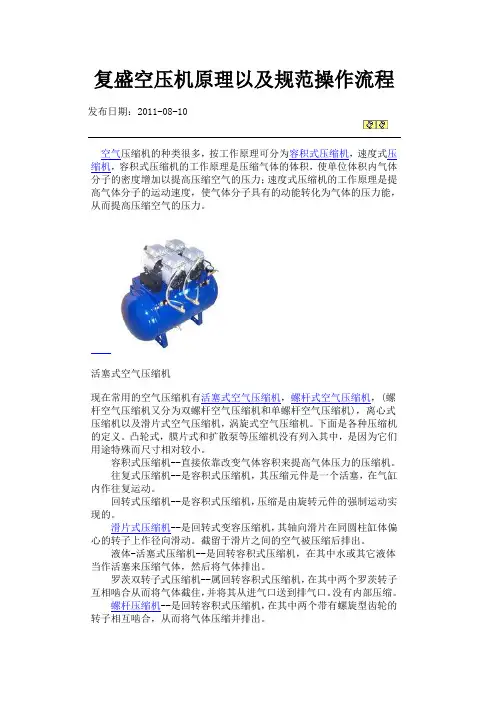

复盛空压机原理以及规范操作流程发布日期：2011-08-10空气压缩机的种类很多，按工作原理可分为容积式压缩机，速度式压缩机，容积式压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；速度式压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。

活塞式空气压缩机现在常用的空气压缩机有活塞式空气压缩机，螺杆式空气压缩机，(螺杆空气压缩机又分为双螺杆空气压缩机和单螺杆空气压缩机)，离心式压缩机以及滑片式空气压缩机，涡旋式空气压缩机。

下面是各种压缩机的定义。

凸轮式，膜片式和扩散泵等压缩机没有列入其中，是因为它们用途特殊而尺寸相对较小。

容积式压缩机--直接依靠改变气体容积来提高气体压力的压缩机。

往复式压缩机--是容积式压缩机，其压缩元件是一个活塞，在气缸内作往复运动。

回转式压缩机--是容积式压缩机，压缩是由旋转元件的强制运动实现的。

滑片式压缩机--是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。

截留于滑片之间的空气被压缩后排出。

液体-活塞式压缩机--是回转容积式压缩机，在其中水或其它液体当作活塞来压缩气体，然后将气体排出。

罗茨双转子式压缩机--属回转容积式压缩机，在其中两个罗茨转子互相啮合从而将气体截住，并将其从进气口送到排气口。

没有内部压缩。

螺杆压缩机--是回转容积式压缩机，在其中两个带有螺旋型齿轮的转子相互啮合，从而将气体压缩并排出。

速度型压缩机--是回转式连续气流压缩机，在其中高速旋转的叶片使通过它的气体加速，从而将速度能转化为压力。

这种转化部分发生在旋转叶片上，部分发生在固定的扩压器或回流器挡板上。

离心式压缩机--属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。

主气流是径向的。

轴流式压缩机--属速度型压缩机，在其中气体由装有叶片的转子加速。

主气流是轴向的。

混合流式压缩机--也属速度型压缩机，其转子的形状结合了离心式和轴流式两者的一些特点。

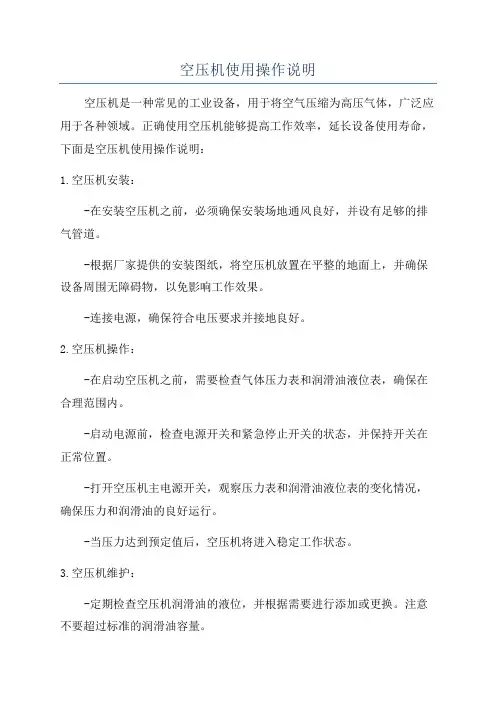

空压机使用操作说明空压机是一种常见的工业设备，用于将空气压缩为高压气体，广泛应用于各种领域。

正确使用空压机能够提高工作效率，延长设备使用寿命，下面是空压机使用操作说明：1.空压机安装：-在安装空压机之前，必须确保安装场地通风良好，并设有足够的排气管道。

-根据厂家提供的安装图纸，将空压机放置在平整的地面上，并确保设备周围无障碍物，以免影响工作效果。

-连接电源，确保符合电压要求并接地良好。

2.空压机操作：-在启动空压机之前，需要检查气体压力表和润滑油液位表，确保在合理范围内。

-启动电源前，检查电源开关和紧急停止开关的状态，并保持开关在正常位置。

-打开空压机主电源开关，观察压力表和润滑油液位表的变化情况，确保压力和润滑油的良好运行。

-当压力达到预定值后，空压机将进入稳定工作状态。

3.空压机维护：-定期检查空压机润滑油的液位，并根据需要进行添加或更换。

注意不要超过标准的润滑油容量。

-定期清洗空压机的滤清器，并更换新的滤芯。

-根据使用情况，定期检查橡胶密封件和龙门刹车的磨损情况，并及时更换。

-定期检查空压机的进气过滤器，并清洁或更换。

-定期检查空压机的风扇和冷却器，确保通风畅通。

4.空压机安全：-在操作空压机时，必须戴上耳塞和防护眼镜，以防止噪音和颗粒物对身体的伤害。

-在检查和维护空压机时，必须先断开电源，并等待设备完全停止运行后才能进行操作。

-空压机高压部分严禁进行开关和调整。

任何更改压力设定的操作都必须由经过培训的专业人员完成。

-定期检查空压机的接地装置和安全开关是否正常工作。

5.停机和故障处理：-在停机前，先关闭空压机的主电源开关，并等待设备完全停止运行后再才断开电源。

总结：正确使用和维护空压机对于确保其正常工作和长期使用非常重要。

通过遵循操作说明和维护指南，可以提高空压机的性能，延长使用寿命，并确保操作人员的安全。

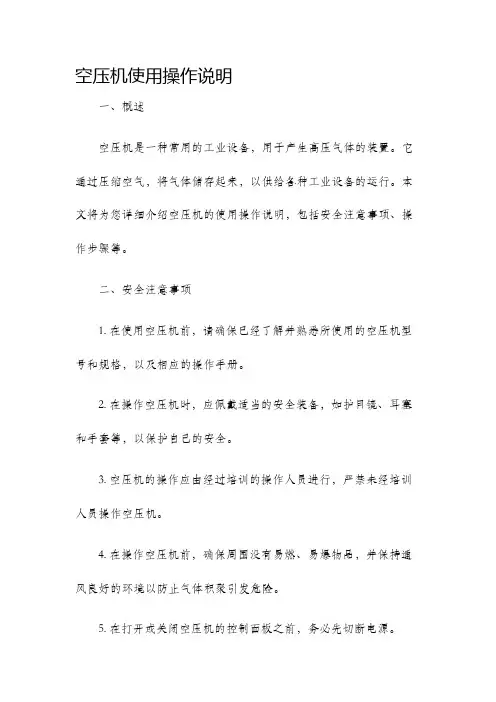

空压机使用操作说明一、概述空压机是一种常用的工业设备，用于产生高压气体的装置。

它通过压缩空气，将气体储存起来，以供给各种工业设备的运行。

本文将为您详细介绍空压机的使用操作说明，包括安全注意事项、操作步骤等。

二、安全注意事项1. 在使用空压机前，请确保已经了解并熟悉所使用的空压机型号和规格，以及相应的操作手册。

2. 在操作空压机时，应佩戴适当的安全装备，如护目镜、耳塞和手套等，以保护自己的安全。

3. 空压机的操作应由经过培训的操作人员进行，严禁未经培训人员操作空压机。

4. 在操作空压机前，确保周围没有易燃、易爆物品，并保持通风良好的环境以防止气体积聚引发危险。

5. 在打开或关闭空压机的控制面板之前，务必先切断电源。

6. 操作人员在维护或检修空压机时，应先将其停止运行，并确保压缩空气已经排空。

三、操作步骤1. 准备工作a. 检查空压机的周围环境是否安全，并确保没有任何障碍物阻挡其正常运行。

b. 检查空压机的油位、冷却水量以及气压表的读数，确保在正常范围内。

c. 检查电源供应是否稳定，并启动空压机的电源。

2. 启动空压机a. 打开压缩空气进气阀，让气体进入空压机。

b. 打开控制面板上的电源开关，启动空压机。

c. 观察空压机的运行情况，确保没有异常噪音或振动。

3. 使用空压机a. 根据需要调整空压机的工作压力，使其达到所需的气压。

b. 接通空压机的气体输出管道，并确保质量可靠的连接。

c. 操作空压机的控制面板，启动相关设备，并调整气压参数以满足工作需求。

4. 关闭空压机a. 先关闭空压机所连接的设备，并确保气体释放完全。

b. 关闭空压机的控制面板，并切断电源。

c. 关闭压缩空气进气阀。

四、维护保养1. 定期清洁空压机的外部表面，并注意清理积聚的灰尘和污垢。

2. 检查和更换空压机的油滤器、空气滤清器和冷却器，以确保其正常工作。

3. 定期检查空压机的管道和连接件，确保没有漏气和破损现象。

4. 对于长时间停用的空压机，应将其排空并存放在干燥通风的地方，以避免发生腐蚀和损坏。

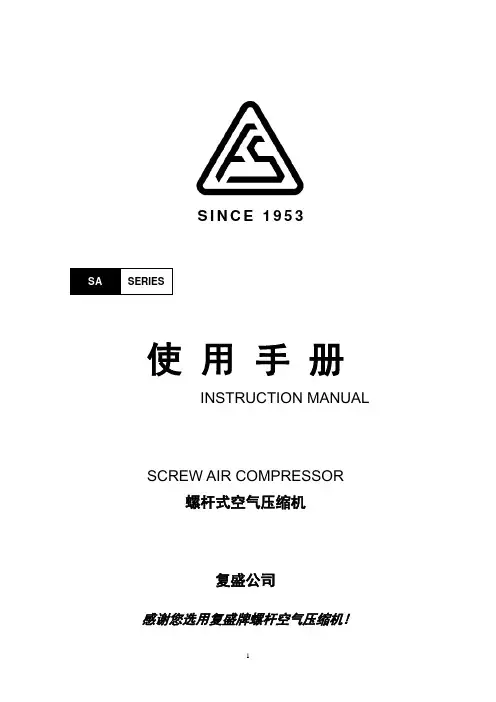

S I N C E1953SA SERIES使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

********************************************************** 机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显著警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。

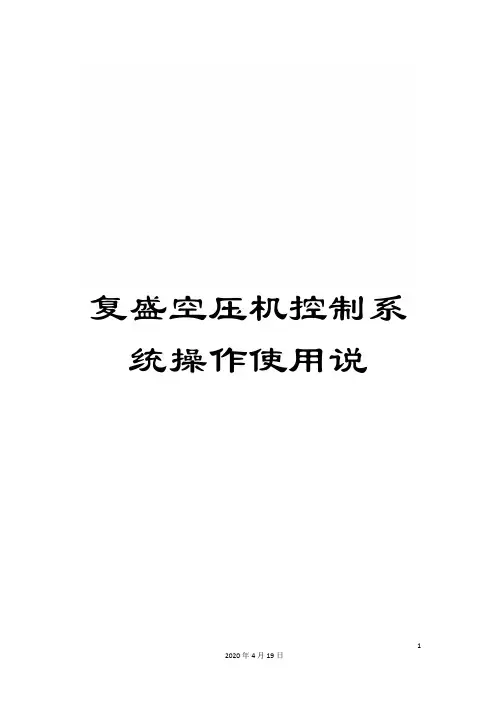

复盛空压机控制系统操作使用说SINCE 1953高效节能型SA-220、250螺杆空气空压机控制系统使用说明书(中文液晶显示PLC控制)复盛实业（上海）有限公司( 10月)“FS AUTO SENTRY-ES+”控制器“FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来控制。

这些功能包含了安全保护停机，空压机排气量调节，控制及警告维护讯息指示等。

操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。

在启动之前，按“复位”键，将控制器设定进入准备状态，空压机现在能够经由按任何一种操作模式键启动运转。

运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的右下方。

在正常运转情况下，任何时间按”停机”键将使空压机停止运转。

且油气桶压力会先被释放，然后电机停止转动。

“FS AUTO SENTRY-ES+”可接受其它控制器遥控操作。

当经由其它控制器控制时，显示器将显示“远程”。

当荧屏上有其它显示时，连续按“返回”键可回到（正常）状态。

在运转中，空压机能够经由持续按住数秒操作模式键来使得空压机空载。

将此键放开后，空压机控制功能会恢复。

油气桶内压力需低于0.35 BAR(5PSIG)，空压机才能够启动。

操作模式一般运转模式这种运转模式适用于在突然出现大量空压空气消耗或没有长期空车运转的工况，空压机控制系统会配合耗气量连续运转。

控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制盘的设定压力时，ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）、IVC（进气阀关闭）来控制空压机的排气量与耗气量相匹配。

当耗气量变化时，控制器会相应地调节空压机，使其以最佳状态运转。

在一般及重负荷工况下，进气阀会保持全开状态，由旋转阀控制排气量。

在轻负荷工况下，旋转阀全开，而由进气阀控制排气量。

SINCE 1 953使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

**********************************************************说明：1如不特别指明，本说明书中所指的压力均为表压力2. 用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

**********************************************************机组型号____________________主机编号____________________开机调试日期________________刖言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机中 山 复 盛 机 电 有 限 公 司ZHONGSHAN FU SHENG ELECTROMECHANIC CO.LTD感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

****************************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：****************************************************************安全注意事项：1.安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2.引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的1.5～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3.新机调试，必须由本公司指定或认可的调试人员进行；4.开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

空压机使用操作说明一、电源开关首先打开地下室气泵房二级控制柜，可看到3个空气开关，从右向左依次是1#、2#、3#空压机电源控制开关。

一般长时间停止或者检修、保养时才需要断开空气开关，正常使用情况下可不用断开电源，只需将设备运行关闭即可。

3# 2# 1#二、空压机操作面板以下图片是空压机操作面板及液晶显示屏：1.急停开关按钮（紧急情况下可用力按下）2.故障报警指示灯（设备故障情况下，红灯闪烁）3.故障检修指示灯（打开封罩设备检修，红灯闪烁）4.设备运行指示灯（设备正常运行，绿色灯常亮）5.电源指示灯（设备电源接通，黄色灯常亮）6.开、关机键（开机运行，关机停止运行）7.参数设置键（专业人员可操作）三、开、关机操作1.电源接通后，按下面板左下角三角形键设备即开始运行。

2.关机：按下面板左下角圆圈形键，设备即停止运行。

开机键关机键四、压力表压力表是显示储气罐当前压力值，刻度为MPa表示：下图压力表当前压力值为0.81MPa，空压机压力最高设定为0.82MPa，最低为0.72MPa，即：当压力值达到0.82MPa时，空压机即自动停止运行，当压力值低于0.72MPa时，空压机即自动启动给储气罐打压，正常情况下，空压机面板上的压力值和储气罐上压力表的压力值应是相等的。

五、维护、保养1.空压机、储气罐、油水分离器正常使用情况下，应每隔两周进行一次排水工作2.空压机、储气罐、油水分离器应有专人负责，并持有上岗操作证3.气泵房应制定每日巡检记录表，做到专人专责4.巡检人员应每日认真填写记录表，发现问题需立即上报。

5.空压机、储气罐、压力表、安全阀应每年定期报当地特种设备检验所检验一次。

六、排水操作1.储气罐排水储气罐底部有排水阀门，排水时把阀门插柄向下压至垂直即可，待储气罐内的水流完再把阀门手柄拉回原位置即可。

油水分离器排水阀：空压机左端面底部有2个排水手柄，排水时把手柄从左向右90°方向即打开，待水排完成后恢复原来位置即可。

复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。

其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。

ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。

OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。

F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。

例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。

F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。

例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。

F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。

例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。

F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。

例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。

紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。

报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。

故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。

远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。

空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。

备用灯——备用。

安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。

复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。

其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。

ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。

OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。

F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。

例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。

F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。

例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。

F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。

例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。

F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。

例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。

紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。

报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。

故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。

远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。

空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。

备用灯——备用。

安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。
