复盛螺杆压缩机说明书理论说明1. 引言1.1 概述本说明书旨在介绍复盛螺杆压缩机的工作原理、产品特点以及使用方法与注意事项。
复盛螺杆压缩机是一种重要的气体压缩设备，广泛应用于制冷、空调、化工和能源等领域。
通过深入了解复盛螺杆压缩机的原理和使用方法，读者将能够更好地掌握该设备的操作与维护。
1.2 文章结构本文内容分为五个部分，如下所示：第二部分将详细介绍复盛螺杆压缩机的工作原理，包括其基本结构和运行过程。
第三部分将列举复盛螺杆压缩机的产品特点，包括高效节能、稳定可靠等方面。
第四部分将阐述使用复盛螺杆压缩机时需要注意的事项和正确的操作方法。
最后一部分将总结全文并提出结论。
1.3 目的本文旨在帮助读者全面了解复盛螺杆压缩机，并提供详尽而准确的操作指南。
通过阅读本说明书，读者将能够更好地使用该设备，提高工作效率，同时能够正确维护和保养设备，延长设备的使用寿命。
无论是初次接触复盛螺杆压缩机还是已有一定经验的用户，本文都能为他们提供有益的信息和参考。
2. 复盛螺杆压缩机的原理复盛螺杆压缩机是一种常用的工业设备，其工作原理基于螺杆的旋转运动和容积周期性变化来实现气体的压缩。
下面将详细介绍复盛螺杆压缩机的工作原理。
2.1 螺杆结构复盛螺杆压缩机由两个相互啮合、形状类似于齿轮的螺杆组成，分别为主动螺杆和被动螺杆。
主动螺杆通常为一个带有凸起的中心轴，而被动螺杆则具有相应的凹槽以便与主动螺杆配合。
两个螺杆通过精确的制造加工使得它们可以紧密地啮合在一起，并形成一个密封的工作空间。
2.2 工作过程当复盛螺杆压缩机启动时，主动和被动两个螺杆开始旋转。
由于它们之间彼此啮合，在旋转过程中形成了一系列密闭空间。
随着旋转角度的变化，这些密闭空间大小不断变化，从而实现了气体的吸入和压缩。
在工作过程中，随着主动螺杆的旋转，螺杆凸起逐渐将气体从进气端吸入。
同时，被动螺杆的凹槽则推动气体朝向出口方向进行压缩。
由于螺杆的旋转运动是连续的，这个过程会不断重复，使得气体在压缩室内被压缩到所需压力。
螺杆式空气压缩机操作方法螺杆式空气压缩机操作方法一、新机试车1、接上电源线，测试电压是否正确，三相电压是否平衡。
2、松开底座上防震台运输固定螺栓。
————注意————机器搬运时，需重新上紧运输固定螺栓，以防倾斜、震动等损坏防震垫，或造成防震垫移位，导致膨胀接头破裂。
3、检查油气桶内油位是否在观油镜两条线之间。
4、若交货很久才试车，应先从进气阀内加入约0.5公升润滑油，并用手转动空压机数转，防止启动时空压机内失油烧损，请特别注意不可让异物掉入压缩机体，以免损坏压缩机。
注意:此时禁止送电至压缩机5、送电至压缩机控制盘注意:如电源相位不符，相序异常指示灯会亮起6、转向调试：按“ON”键，压缩机转动，立即按“紧急停止按钮”，确认压缩机转向。
正确转向请按压缩机体上的箭头指示方向。
如转向错误，更换电源线R、S、T中任意二相接线位置即可。
冷却风扇亦需注意转向。
注意:检修电气设备时，必须切断电源，严禁带电作业,虽然压缩机在生产过程中已测试过，转向测试仍然是新机试车的重要步骤7、启动：按“ON”键启动压缩机运转。
注意:本机为全自动操作型，Y/△降压启动约7秒，切换后延时3秒，进气阀开始动作8、观察液晶显示屏及指示灯是否正常，如有异常声音、震动、泄漏、立即按下“紧急停止按扭”，停机检修。
9、停止：按“OFF”键，压缩机自动停止。
注意:当“OFF”键按过后，压缩机的泄放阀排气卸荷，泄放延时停机开始计时，约15秒电动机停止;正常情况下请勿使用“紧急停止按钮”停机二、日常开机前检查日常开机前检查是压缩机正常运转的必要工作，请确实执行。
1、油气桶泄水：慢慢打开油气桶之泄油阀，将停机时的凝结水排除，直到有润滑油流出时，立刻关闭。
注意:打开油气桶泄油阀前，务必先确认油气桶内无压力2、检查油位：必要时添加至油位计的上下限中间。
观察油位应在停机后十分钟为之，在运转中油位可能较停机时之油位稍低。
注意:请使用复盛螺杆空压机高级冷却液，不可混合其它厂牌或不同牌号的润滑油;补充润滑油时需确定系统内无压力.3、周边设备准备：送电，冷却水塔、水泵、打开压缩机出口阀，运转压缩空气干燥机。
S I N C E1953SA SERIES使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
********************************************************** 机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显著警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。
复盛螺杆式空气压缩机操作规程1. 经培训考试合格后持有设备操作证者，方准进行操作。
操作者应熟悉本机性能、结构等，并要严格遵守有关安全、交接班等制度。
2. 开机前：2.1 打开油气桶底部的泄油阀，将停机期间的冷凝水排出，一旦有油流出，立即关闭泄油阀。
2.2 打开水分离器排污阀，排出冷凝水；打开空气滤水器，排出冷凝水。
2.3 检查油桶内油位是否正常，润滑油量应适中，油位应在H偏上位置，以确保开机正常运转时油位在H与L之间。
补充润滑油时，应确定系统内已无压力时方可打开加油口盖。
必须使用复盛双螺杆空压机专用油，严禁使用或混合其他牌号润滑油，否则将造成机头卡死的严重后果。
3. 运转中的注意事项：3.1 观察仪表及指示灯是否正常，注意各预警指示灯是否有异常指示。
若仪表板上的空气滤清器△P、油细分离器△P、油过滤器△P指示灯亮，即表示该过滤器已阻塞，应立即更换相应部件。
3.2 若发现有异常声音、异常振动或漏油等现象，立即按“紧急停止”钮停机检查。
3.3 检查机体排气温度（观看排气温度表）是否在75-95℃之间。
3.4 运转中管路及容器内均有压力，不可松开管路及塞头以及打开不必要的阀门。
3.5 在长期运转中若发现从观油镜中观察不到油位，应立即停机。
停机十分钟后观察油位，若不足，等待系统压力降为零时，将油位补充至H偏上位置，以确保开机正常运转时油位在H与L之间。
3.6 停机时，按下“OFF”钮，卸放阀立即自动排气，延时10-15秒后，电动机才会停止。
3.7 水分离器内会有凝结水，应把排污阀微开或装一只自动排污阀，否则水分会带入系统中。
3.8 运转中每2小时检查仪表，记录电压、电流、气压、排气温度、油位等，做好运转记录。
3.9 空压机停止使用时，若将空压机存放于环境温度低于0℃的场所，必须将油冷却器、水分离器、油气桶内中的凝结水完全排放干净，以防冷却器冻裂。
4. 日常保养4.1 运转500小时：4.1.1 新机使用后第一次换油过滤器滤芯。

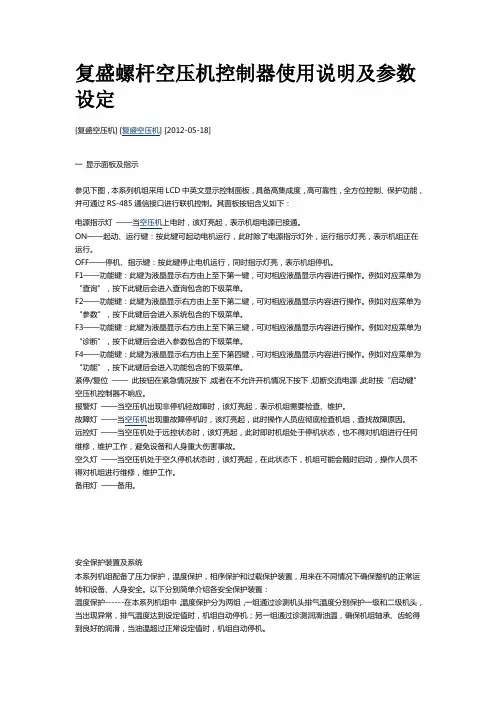

复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。
其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。
ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。
OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。
F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。
F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。
F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。
例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。
紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。
报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。
故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。
远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。
空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。
备用灯——备用。
安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。
复盛螺杆压缩机说明书一、产品概览复盛螺杆压缩机是一种高效、可靠的压缩机设备，广泛应用于工业领域的压缩空气供应系统。
本说明书旨在向用户提供有关复盛螺杆压缩机的详细信息，帮助用户正确、安全地操作和维护压缩机，以达到最佳的使用效果。
二、产品特点1. 高效能：复盛螺杆压缩机采用先进的螺杆压缩原理，具有卓越的压缩效率，可大幅提高空气供应系统的能效。
2. 稳定性强：采用优质的材料和制造工艺，确保螺杆压缩机具有出色的耐久性和可靠性，可以在长时间稳定运行的同时保持较低的噪音和振动。
3. 智能控制：配备先进的智能控制系统，能自动监测和调整工作参数，确保压缩机的运行在最佳状态下工作，同时具备故障自诊断和报警功能，大大提高了操作的便捷性和安全性。
4. 压缩比范围广：复盛螺杆压缩机适用于不同领域和行业的气体压缩需求，能够满足不同的压缩比要求，非常灵活。
三、产品型号及规格1. 型号：复盛螺杆压缩机的型号由一系列数字和字母组成，用于唯一标识每一台压缩机的具体配置和特性。
2. 规格：复盛螺杆压缩机的规格包括压力范围、排气量、功率等重要参数，用户可根据实际需求选择合适的规格。
四、安装与操作1. 安装：在安装压缩机之前，用户需确保安装场地具备必要的基础设施，并按照安装手册中的安装步骤进行操作。
安装完成后，需要进行必要的连接和电气接线工作。
2. 操作：复盛螺杆压缩机采用直接启动的方式，启动前需要确保电源接通，并按照操作手册中的步骤进行操作。
在运行过程中，用户需根据良好的实践，进行定期的维护和保养工作。
五、维护与保养1. 日常维护：用户需每日检查压缩机的润滑油、冷却水等重要介质的流量和水位，确保良好的润滑和冷却效果。
同时，还需要清洁和检查压缩机的排气阀、滤清器等部件。
2. 定期保养：用户需根据使用时间和运行状态，制定合理的保养计划，包括更换润滑油和滤清器、清洗换热器等工作，以确保压缩机的长期稳定运行。
六、故障排除1. 常见故障：复盛螺杆压缩机可能会出现一些常见的故障，如过载保护触发、过热、冷却不良等问题。

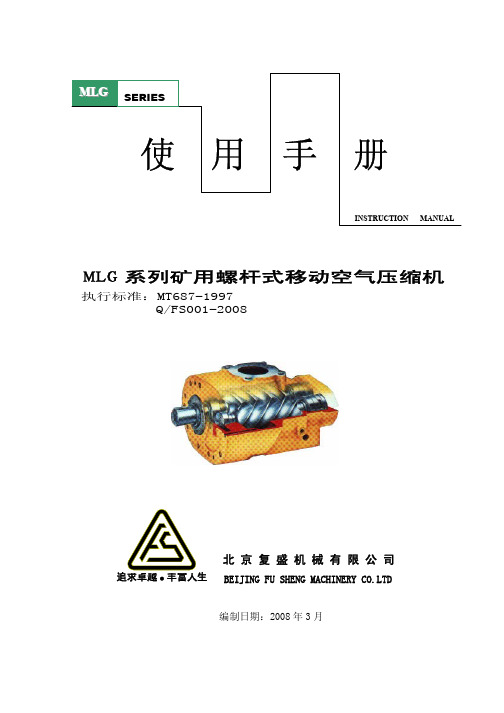

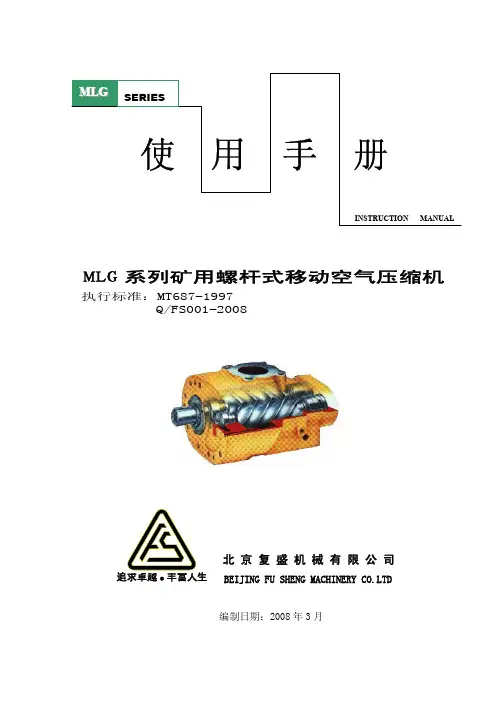

使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司第一章售后服务介绍1.1 前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。
本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。
如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。
谢谢您！1.2 服务内容1.2.1 一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。
若在保证期限外，则酌收服务价格之零件费与工资。
1.2.2 巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。
1.3 收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。
2．根据随机器所附的成品出库单所列项目，查点数量是否相符。
3．机器与附件在运送过程中是否受损。
4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。
第二章概述2.l 特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。
复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12 ％，省电25 ％。
螺杆空气压缩机使用和维修说明书一、设备概述螺杆空气压缩机是一种高效、可靠的空气压缩设备，广泛应用于工业、建筑、矿山等领域。
其主要由螺杆主机、进排气控制阀、冷却系统、电气控制系统等组成。
二、操作使用1. 开机前检查：确保螺杆空气压缩机的所有部件都完好无损，油位、水垢、进排气压力等处于正常范围。
2. 开机操作：打开电源，启动螺杆空气压缩机。
注意观察控制面板上的各项参数是否正常，如有问题应立即停机检查。
3. 运行监控：在运行过程中，应定期检查油位、排气压力、冷却水温度等参数，确保设备正常运行。
4. 停机操作：先关闭进气控制阀，然后停机，最后关闭电源。
在需要长时间停机的情况下，应进行彻底清洗和保养。
三、保养与维护1. 每日保养：检查油位、冷却水温度、进排气压力等参数，清理设备表面灰尘。
2. 每周保养：检查所有螺栓和连接件是否紧固，检查油位和水位。
3. 每月保养：检查进排气控制阀是否正常工作，清理冷却器水垢。
4. 每年保养：进行全面检查，更换磨损部件，进行电气系统的维护。
四、常见故障及排除1. 油位异常：可能是油位传感器故障或油路堵塞，需要检查油位传感器和油路。
2. 排气压力异常：可能是进排气控制阀故障或负载过大，需要检查控制阀和负载情况。
3. 冷却器水温过高：可能是冷却水流量不足或冷却器堵塞，需要检查水流量和冷却器。
4. 主机异常声音：可能是轴承磨损或螺杆松动，需要更换轴承或紧固螺杆。
五、注意事项1. 在使用过程中，应保持设备周围环境清洁，避免杂物和灰尘进入设备内部。
2. 定期检查电气线路和元件，确保无破损和老化现象。
3. 在进行维修和保养时，必须先关闭电源和气源，并确保设备已经完全停机。
螺杆式空气压缩机操作说明
一、开启操作：
1.检查螺杆式空气压缩机的电源是否正常，并确保其良好接地。
2.检查螺杆式空气压缩机的油位是否在标准范围内，并添加或更换润
滑油。
3.检查压缩机的输气管道是否正常连接，并检查管道阀门是否打开。
4.检查压缩机周围是否有异物，确保压缩机的散热良好。
5.打开压缩机的电源开关，并观察压缩机的运行状态。
二、运行操作：
1. 当压缩机开始运行后，观察其工作压力是否正常（一般标准工作
压力为7-8bar）。
2.监测压缩机的进气温度、出气温度和轴承温度，确保其处于正常范
围内。
3.观察压缩机是否有异常噪声和振动，如有异常应立即停机进行检修。
4.定时检查压缩机的油滤器和空气滤清器，并及时更换。
三、关闭操作：
1.当停止使用螺杆式空气压缩机时，应先将压缩机的负载开关关闭。
2.关闭螺杆式空气压缩机的电源开关，并等待其完全停止后，才能断
开电源。
3.关闭压缩机的进气阀门，并排除管道中的压力。
4.检查压缩机及其周围是否清洁，及时清理异物和灰尘。
5.根据需要，及时更换或添加润滑油。
值得注意的是，以上操作说明仅适用于一般的螺杆式空气压缩机，具体操作细节可能会有所不同。
因此，在操作前，最好参考压缩机的操作手册，并遵循压缩机制造商的指导。
另外，为了保证螺杆式空气压缩机的正常运行，还需要定期进行维护和保养工作，包括清洁滤清器、检查油质和轴承状况、检查紧固件是否松动，并及时更换易损件等。
这样可以延长螺杆式空气压缩机的使用寿命，并确保其性能更加稳定可靠。
S I N C E1953SCREWAIRCOMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
**********************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。
