儀器網絡分析儀（Agilent 8753ES）版本 1.0作業說明VNA網絡分析儀測試基礎知識<1-1>
一.操作說明
1.网络分析仪定义
网络分析仪是测量器件或网络反射特性和传输特
的一种仪器。

2.RF器件的反射特性
a. Return loss
b. SWR(驻波比)
c. S参数
d. 端口阻抗
2.RF器件的传输特性
a. Issertion loss
b. Gain
c. Phase（线性相位偏移）
d. Group delay （群延迟）
二．注意事项
1.在测试设备前面始终有一个导电的工作台垫
2.进行清洁、检查或连接到对静电敏感的器件或测
试端口之前，操作人员始终应接地
3.在连接到分析仪测试端口或其它对静电敏感的器
件上之前，始终应将测试电缆的内导体接地
4.在进行器件连结时，请利用利用扭力扳手完成最
终连接，进行紧固时扭力扳手不要冲过起始停止点
可以利用辅助扳手防止连接器主体旋转图 1
儀器網絡分析儀（Agilent 8753ES）
儀器網絡分析儀（Agilent 8753ES）
儀器網絡分析儀（Agilent 8753ES）二．注意事项
儀器網絡分析儀（Agilent 8753ES）
儀器網絡分析儀（Agilent 8753ES）
4
1
3
2
儀器網絡分析儀（Agilent 8753ES）2
1
3
4
儀器網絡分析儀（Agilent 8753ES）点击右面板
图 9
儀器版本
網絡分析儀（Agilent 8753ES） 1.0
作業說明VNA網絡分析儀操作步骤<3-2>
一.操作說明2.校准
a.目的：消除仪器及连接电缆等带来的系统误差
b.校准器件：如图9
c.校准类型：
1-port校准：测量反射特性时必须校准
2-port校准：消除全部误差，是最完整，最精确的校准。

测量反射特性和传输特性时必须校准d.校准项目：
开路校准，短路校准：只适于反射特性直通校准：只适于传输特性
二．注意事项
1.在测试设备前面始终有一个导电的工作台垫
2.进行清洁、检查或连接到对静电敏感的器件或测试端口之前，操作人员始终应接地
3.在连接到分析仪测试端口或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地
4.在进行器件连结时，请利用利用扭力扳手完成最终连接，进行紧固时扭力扳手不要冲过起始停止点可以利用辅助扳手防止连接器主体旋转
图 10
儀器版本
網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-3>
一.操作說明
e.校准步骤：
1.打开Measurement Correction菜单按下
2.选择校准组件类型 SELECT CAL KIT
CAL KIT 3.5mmD
3.选择校准类型 CALIBRATE MENU FULL 2-
PORT（全二端口误差修正）
4.选择修正类型，按下 REFLECTION 把开路器连接
到端口1上，待显示出来的记录线稳定后按下
FORWARD:OPEN
5.把短路器连接到端口1上，待显示出来的记录线稳
定后按下FORWARD:SHORT
6.把阻抗匹配负载连接到端口1上，待显示出来的记
录线稳定后按下FORWARD:LOAD
7.重复item4~6，但把校准组件连接到端口2上并按对
应软键。

完成后按下STANDARDS DONE
二．注意事项
1.在测试设备前面始终有一个导电的工作台垫
2.进行清洁、检查或连接到对静电敏感的器件或测
试端口之前，操作人员始终应接地
3.在连接到分析仪测试端口或其它对静电敏感的器
件上之前，始终应将测试电缆的内导体接地
4.在进行器件连结时，请利用利用扭力扳手完成最
终连接，进行紧固时扭力扳手不要冲过起始停止点
可以利用辅助扳手防止连接器主体旋转
版本 1.0
图 11
儀器
網絡分析儀（Agilent 8753ES）
作業說明
VNA網絡分析儀操作步骤<3-4>
一.操作說
明e.校准步骤：
8.按下 TRANSMISSION 执行修正的传输部分待记录线稳定后按下 DO BOTH FWD+REV
9.按下 ISOLATION OMIT ISOLATION 不进行隔离测量（测量动态范围小于90DB的设备可忽略） 10.按下 DONE 2-PORT CAL 完成校准 11.保存校验结果，按下右面板SAVE STATE
二．注意事项
1.在测试设备前面始终有一个导电的工作台垫
2.进行清洁、检查或连接到对静电敏感的器件或测试端口之前，操作人员始终应接地
3.在连接到分析仪测试端口或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地
4.在进行器件连结时，请利用利用扭力扳手完成最终连接，进行紧固时扭力扳手不要冲过起始停止点可以利用辅助扳手防止连接器主体旋转
儀器網絡分析儀（Agilent 8753ES）
a.配置通道数和迹线
1.按下右面板 ，选择保存的OK校准文
件按下 RECALL STATE
2.按下 DUAL| QUAD SETUP AUX CHAN on OFF 如图12（ON/OFF状态可切换）
儀器網絡分析儀（Agilent 8753ES）
儀器網絡分析儀（Agilent 8753ES）
儀器網絡分析儀（Agilent 8753ES）软键旁LED变亮且窗口Chan？指示器出现外框
b.按下 选择S11,S12,S21,S22
c.按下 选择测量参数-->LOG MAG,SWR Smaithchar，Phase;TE量测Loss时用LOG MAG(采用对数
儀器網絡分析儀（Agilent 8753ES） a.按下 标记读值点，可选一个或多个，
利用右面板数字区输入，注意单位的选择。

合集下载

网络分析仪使用说明书

网络分析仪使用说明书

5.1 按键区域123 645 78软选择（可根据自己Loss compen：损耗修正设定菜单；Sensor A setting：设定通道A的功率传感器校准系数；Sensor B setting：设定通道B的功率传感器校准系数；Return：返回。

11.8 Calibration(校准设定)Start：设置频段的起始位置；Stop：设置频段的终止位置；Center：设置频段的中心位置；Spen：设置频段范围。

11.10 Sweep setup(扫描设置)Power：打开激励信号输出设置菜单；Power：设置网络分析仪内部信号源的输出功率电平；Power renges：选择功率电平范围；Auto ranges：将功率电平范围设置为自动选择；Port couple：是否在现有电平上打开端口耦合；Port power：当端口耦合关闭时设置端口功率；CW freq：设置功率扫描的固定频率；Rf out：是否打开激励源的输出开关；Return：返回。

Sweep time：设置端口扫描时间；Sweep delay：设置端口扫描延时；Sweep mode：选择扫描模式Std stepped：略；Std swept：略；Fast stepped：略；Fast swept：略；Points：设置每次扫描时的扫描点数；Marker→ref maker：将当前被缴活的Marker点设为参考Marker点；Ref marker mode：设置为参考标记模式；Return：返回。

11.13 Marker search(标记搜索)Max：将Marker点移动到当前轨迹上的最大点；Min：将Marker点移动到当前轨迹上的最小点；Peak：峰值功能；Search peak：寻找顶峰；Search left：在左侧寻找顶峰；Search rifht：在右侧寻找顶峰；Peak excursion：设置顶峰偏移；Peak polarity：极性设置；Positive：正极性；Negative：负极性；Both：双极性；Cancel：取消；Return：返回。

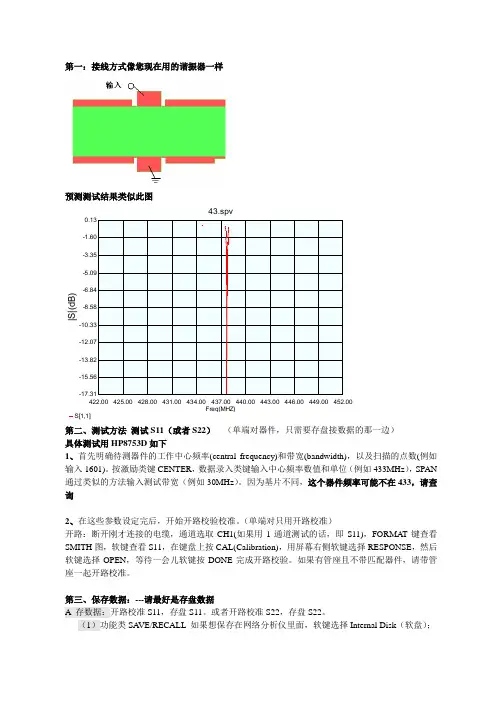

S11 HP8753D 网络分析仪简单用法
