钢筋混凝土伸臂梁课程设计 第0页 钢筋混凝土伸臂梁设计

姓 名：XXX 学 号：XXX 班 级：XXX 指导老师：XXX 设计时间：XXX 钢筋混凝土伸臂梁课程设计 第0页 目 录 1、钢筋混凝土伸臂梁设计任务书.............................................................................. 1 2、设计资料.................................................................................................................. 3 3、内力计算.................................................................................................................. 4 3.1设计荷载值....................................................................................................... 4 3.2组合工况........................................................................................................... 4 2.3 包络图.............................................................................................................. 6 4、正截面承载力计算.................................................................................................. 7 4.1 确定简支跨控制截面位置.............................................................................. 7 4.2 配筋计算.......................................................................................................... 7 5、斜截面承载力计算................................................................................................ 10 5.1 截面尺寸复核................................................................................................ 10 5.2 箍筋最小配筋率............................................................................................ 10 5.3 腹筋设计........................................................................................................ 10 6、验算梁的正常使用极限状态................................................................................ 12 6.1 梁的挠度验算................................................................................................ 14 6.1.1 挠度限值............................................................................................ 14 6.1.2 刚度.................................................................................................... 14 6.1.3 挠度.................................................................................................... 17 6.2 梁的裂缝宽度验算........................................................................................ 17 7、绘制梁的抵抗弯矩图............................................................................................ 19 7.1 按比例画出弯矩包络图................................................................................ 19 7.2 确定各纵筋及弯起钢筋................................................................................ 20 7.3 确定弯起钢筋的弯起位置............................................................................ 20 7.4 确定纵筋的截断位置.................................................................................... 20 钢筋混凝土伸臂梁课程设计 第1页 1、钢筋混凝土伸臂梁设计任务书 （编写：潘家鼎 2013.10.26） 一、设计题目：某钢筋混凝土伸臂梁设计 二、基本要求 本设计为钢筋混凝土矩形截面伸臂梁设计。学生应在指导教师的指导下，在规定的时间内，综合应用所学理论和专业知识，贯彻理论联系实际的原则，独立、认真地完成所给钢筋混凝土矩形截面伸臂梁的设计。 三、设计资料 某支承在370mm厚砖墙上的钢筋混凝土伸臂梁，如图1所示。 gk、

g

k、

q2kq

1k

l2

l

1

185185185185

CBA

图1 梁的跨度、支撑及荷载 图中：l1——梁的简支跨计算跨度； l2——梁的外伸跨计算跨度；

q1k——简支跨活荷载标准值； q2k——外伸跨活荷载标准值； gk=g1k+g2k——梁的永久荷载标准值。 g1k——梁上及楼面传来的梁的永久荷载标准值（未包括梁自重）。 g2k——梁的自重荷载标准值。 该构件处于正常坏境（环境类别为一类），安全等级为二级，梁上承受的永久荷载标准值（未包括梁自重）gk1=21kN/m。

设计中建议采用HRB500级别的纵向受力钢筋，HPB300级别的箍筋，梁的混凝土和截面尺寸可按题目分配表采用。 四、设计内容 1．根据结构设计方法的有关规定，计算梁的内力（M、V），并作出梁的内力图及内力包络图。 2．进行梁的正截面抗弯承载力计算，并选配纵向受力钢筋。 3．进行梁的斜截面抗剪承载力计算，选配箍筋和弯起钢筋。 钢筋混凝土伸臂梁课程设计 第2页 4．作梁的材料抵抗弯矩图（作为配筋图的一部分），并根据此图确定梁的纵向受力钢筋的弯起与截断位置。 5．根据有关正常使用要求，进行梁的裂缝宽度及挠度验算； 6．根据梁的有关构造要求，作梁的配筋详图，并列出钢筋统计表。 梁的配筋注意满足《混规》9.2.1、9.2.2、9.2.3、9.2.4、9.2.6、9.2.7、9.2.8、9.2.9和9.2.10等条款的要求。 五、设计要求 1．完成设计计算书一册，计算书应包含设计任务书，设计计算过程。计算书统一采用A4白纸纸张打印，要求内容完整，计算结果正确，叙述简洁，字迹清楚，图文并茂，并有必要的计算过程。 2．绘制3＃图幅的梁抵抗弯矩图和配筋图一张，比例自拟。图纸应内容齐全，

尺寸无误，标注规范，字迹工整，布局合理，线条清晰，线型适当。 3．完成时间：17周周五之前上交。 六、参考文献： 1．《建筑结构可靠度设计统一标准》GB50068－2001 2．《混凝土结构设计规范》GB50010—2010 3．《混凝土结构设计原理》教材 注：相比所学教材的规范版本，本设计所采用的主要规范（见上，请各位同学到网上下载电子版规范）为规范的新版本，设计中应注意在材料等级、计算公式、构造要求等方面均有一定的差别。 七、题目分组 本设计按梁的几何尺寸、荷载大小和材料强度等参数进行分组，每位同学根据自己在教学班的序号，采用相应号码的题号及设计参数设计： 注：指导教师可根据需要，调整各题号的设计参数。 查表得设计参数如下：

序号 可变荷载标准值 简支跨度 悬臂跨度 截面尺寸 混凝土等级 q1k(kN/m) q2k(kN/m) l1(m) l2(m) bxh(mm×mm)

92 45 50 6 2 300×650 C35

合集下载

钢筋混凝土伸臂梁设计说明

钢筋混凝土伸臂梁设计说明

. . . .《混凝土结构》项目报告说明书课程名称：混凝土结构设计题目：钢筋混凝土伸臂梁设计院系：建筑工程学院学生：学号：专业班级：指导教师：2016年11月22日项 目 任 务 书设计题目 钢筋混凝土伸臂梁设计 学生所在系土木工程班级设计要求：图所示钢筋混凝土伸臂梁，截面尺寸为h b ，计算跨度为mm 1l ，承受均布荷载设计值为kN/m 1q ，伸臂梁跨度为mm 2l ，承受均布荷载设计值为kN/m 2q ；采用混凝土等级见表，纵向受力钢筋为HRB335，箍筋为HPB235，试设计该梁并绘制配筋详图。

每位同学根据自己学号，取用相应的设计参数：学号q1(kN/m) q2(kN/m) l1(m)l2(m)bxh(mm*mm) 混凝土等级 1 65 150 6 2 300*650 c25 2 65 150 7 1.5 300*650 c35 3 65 150 6 2 300*650 c35 4 65 150 7 1.5 300*650 c25 5 65 150 6 2 250*700 c25 6 65 150 7 1.5 250*700 c35 7 65 150 6 2 250*700 c35 8 65 150 7 1.5 250*700 c25 9 65 145 6 2 300*650 c25 10 65 145 7 1.5 300*650 c35 11 65 145 6 2 300*650 c35 12 65 145 7 1.5 300*650 c25 13 65 145 6 2 250*700 c25 14 65 145 7 1.5 250*700 c35 15 65 145 6 2 250*700 c35 16 65 145 7 1.5 250*700 c25 17 65 135 6 2 300*650 c25 18 65 135 7 1.5 300*650 c35 19 65 135 6 2 300*650 c35 20 65 135 7 1.5 300*650 c25 21 65 135 6 2 250*700 c25 22 65 135 7 1.5 250*700 c35 236513562 250*700 c35钢筋混凝土伸臂梁设计题目：受均布荷载作用的伸臂梁，简支跨L1=7m，均布荷载的设计值q1=60KN/m，伸臂跨L2=1.5m,均布荷载的设计值q2=130KN/m,梁是支承情况如下图，梁截面尺寸b=300mm,h=650mm.混凝土的强度等级为C35，纵筋采用HRB335级钢筋，箍筋采用HPB235级钢筋，要求对梁进行配筋计算，并布置钢筋。

伸箅梁课程设计(最后版)

伸箅梁课程设计(最后版)

《混凝土结构设计原理》课程设计任务书
一、课程设计目的
本课程设计是混凝土结构设计原理课程教学的重要环节之一。

通过本课程设计，要求学生运用已学的内容对一简支伸臂梁进行设计，掌握活荷载不利布置、内力包络图做法、纵筋的弯起、截断和锚固知识，巩固所学的理论知识，培养学生具有初步分析问题和解决问题的能力。

二、设计题目
某支承在370mm厚砖墙上的钢筋混凝土伸臂梁（图1），安全等级为二级，处于一类环境，跨度
l和伸臂长度2l如表1所示，截面尺寸自行确定，承受的
1
永久荷载和可变荷载如表2所示，混凝土强度等级为C25，纵向受力钢筋为HRB400级，箍筋和构造钢筋为HPB300级。

图
图1 伸臂梁示意图
表1
表2
三、设计内容及要求
1、进行伸臂梁内力计算并绘制内力图。

2、进行梁的正截面、斜截面承载力计算。

3、进行钢筋布置和作材料图，包括：纵筋的弯起、截断和锚固。

3、结构梁的施工图
四、时间
一周
五、参考资料
1. 《混凝土结构设计原理》上册；中国建筑工业出版社；
2. 《混凝土结构设计原理》，沈蒲生主编，高等教育出版社；学生题目对照表。

西南交通大学混凝土结构课程设计

西南交通大学混凝土结构课程设计

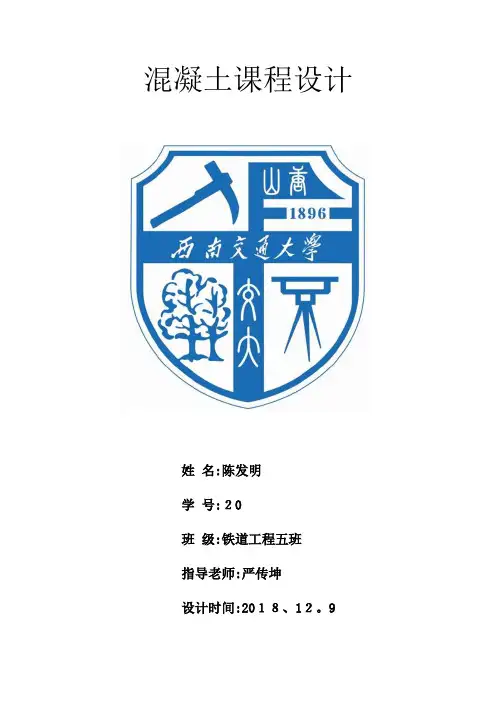

混凝土课程设计姓名:陈发明学号:２0班级:铁道工程五班指导老师:严传坤设计时间:20１８、1２。

9目录１、钢筋混凝土伸臂梁设计任务书.......................................................................... ２２、设计资料3ﻩ３、内力计算ﻩ４4、跨中支座截面抗弯配筋6ﻩ5、斜截面配筋ﻩ９6、翼缘抗弯设计 ..................................................................................................... 1１７、跨中裂缝及挠度验算13ﻩ8、支座截面裂缝验算ﻩ１59、伸臂端挠度验算16ﻩ1０、参考文献 (17)1、《混凝土结构设计原理》课程设计任务书题目:某简支伸臂梁设计基本条件:某过街天桥得简支伸臂梁简图如下图所示,面荷载为除结构构件自重外得恒载g1(含栏杆、装修等)、结构构件自重恒载g2与活载ｑ,在两边伸臂端端部均作用有集中恒载G与活载Q(模拟梯段荷载)。

G QGQ ≈¼L L≈¼Lg=g1+g2q主要数据:荷载取G=Ｑ＝0,除构件自重以外得恒载标准值,活载标准值,自重标准值按照得容重计算、跨度Ｌ=6～8m(不用区分计算跨度与净跨度),桥面宽度Ｂ=１、5～2、４ｍ,每个同学根据名单上序号确定跨度与桥面宽度,如下表;梁截面形式自行拟定,建议采用工字形;设计内容(1)跨中与支座截面抗弯配筋;(２)斜截面配筋;(３)跨中挠度与裂缝验算;(4)支座截面裂缝验算;(５)伸臂端挠度验算。

2。

设计资料采用建筑结构相关规范进行计算。

设该构件处于正常环境(环境类别为一类),安全等级为二级、混凝土强度等级为C20,钢筋为HRB３35级,箍筋为HRＢ3３5级,则混凝土与钢筋得材料强度设计值分别为c t yv 11b 9.6 MPa 1.10 MPa 300 MPa 300 MPa1.0 1.00.550y y f f f f f αβξ'========实际初拟梁高为h = 700 m ｍ,此时得梁宽可以初拟为实际初拟梁宽为ｂ = 2５0 ｍm 。
