第二章 直流伺服电动机直流伺服电动机是自动控制系统中具有特殊用途的直流电动机，又称执行电机，它能够把输入的电压信号变换成轴上的角位移和角速度等机械信号。
直流伺服电动机的工作原理、基本结构及内部电磁关系与一般用途的直流电动机相同。
第一节直流电动机一、直流电动机的基本工作原理直流电动机的基本结构与直流发电机相同。
电动机输入电压信号，输出转速信号。
二、电磁转矩和转矩平衡方程1、电磁转矩 a em I apNT Φ=π2a T I C Φ=对于一个已经制造好的电机，它的电磁转矩em T 正比于每极磁通Φ和电枢电流a I 。
2、稳态转矩平衡方程 em T =L T T T =+02 称为电动机稳态转矩平衡方程。
3、动态转矩平衡方程当电机的转速发生改变时，由于电机及负载具有转动惯量，将产生惯性转矩 dtd JT j Ω= J ——负载和电动机转动部分的转动惯量；此时，电动机轴上的动态转矩平衡方程为 dtd J T T T j L em Ω==- 三、 电动势平衡方程直流电动机电动势平衡方程 a a a R I E U += 电枢电流的表达式 ae a a a R nC U R E U I Φ-=-= 电动机的机械特性em em T e a e T n T ΦC C R ΦC Un β-=-=02四、直流电动机的起动和调速1．起动：起动电流大： aa st R UI I == 由于a R 不大，所以起动电流可能达到额定电流的十几倍。
为了限制起动电流，一般采用在电枢回路中串联起动电阻st R 的方法。
一般把起动电流限制在额定电流的1.5~2倍以内，保证有足够的起动转矩。
对于自动控制系统中使用的直流电动机，功率只有几百瓦，由于电枢电阻比较大，其起动电流不超过额定电流的5~6倍，加上其转动惯量较小，转速上升快，起动时间短，所以可以直接起动，而且起动电流大，起动转矩也大，这正是控制系统所希望的。
a EUa I 图2-2 直流电动机的电枢回路f U f IaE UaI 图2-3电枢回路串联起动电阻f Uf I stR为了获得较大的起动转矩，励磁磁通应为最大，因此电机起动时，励磁回路的调节电阻必须短接，并在励磁绕组两端加上额定励磁电压。
伺服电机直流变频的原理伺服电机直流变频控制原理伺服电机的直流变频控制是指通过调节驱动电机输入电压的频率和幅值，来实现对电机转速和位置的精确控制。
这种控制方式被广泛应用于机械自动化领域，在各种自动生产设备和机器人中得到广泛应用。
伺服电机直流变频控制的原理可以分为以下几个方面：1. 电机控制系统的结构伺服电机直流变频控制系统由三个主要部分组成：传感器（编码器或位置传感器）、伺服电机驱动器和控制器。
传感器用于实时监测电机的运动状态，将状态信息反馈给控制器。
控制器根据传感器的反馈信号，通过调节伺服电机驱动器的电压和频率来控制电机的转速和位置。
2. 反馈控制系统反馈控制是伺服电机直流变频控制的核心。
通过传感器获取电机的位置和速度信息，并将这些信息反馈给控制器，以实现对电机的精确控制。
控制器根据反馈信号与预设的控制目标进行比较，计算出电机的控制信号，并输出给电机驱动器，从而调节电机的转速和位置。
3. 控制算法控制算法是伺服电机直流变频控制的关键。
常用的控制算法有位置环PID控制、速度环PID控制和电流环PID控制等。
PID控制通过对误差信号进行P （比例）、I（积分）和D（微分）操作，实现对电机转速和位置的精确调节。
4. 驱动器的工作原理伺服电机驱动器是伺服电机直流变频控制的执行器，其主要工作是将控制器输出的控制信号转化为电机的输入电压。
伺服电机驱动器通过对输入电压的频率和幅值进行调节，使电机以期望的转速和位置运行。
常见的驱动器包括可调速传动装置（VFD）和可编程逻辑控制器（PLC）等。
5. 变频控制的优势伺服电机直流变频控制相对于传统的恒速控制具有许多优势。
首先，它可以实现对电机转速和位置的高精度控制，适用于需要精确定位和调速的应用。
其次，通过调节驱动电机的输入电压频率和幅值，可以灵活地调节电机的工作方式，提高能效，并减少对电网的负荷。
此外，伺服电机直流变频控制还具有快速响应、高速动态性能、宽驱动范围和良好的稳定性等优点，适用于各种复杂的运动控制需求。
伺服电机结构及工作原理伺服电机是一种通过电子控制系统使电机输出轴按照特定角度、角速度或位置进行准确定位和控制的电机。
伺服电机的结构和工作原理主要有以下几种类型：直流伺服电机、交流伺服电机和步进伺服电机。
1. 直流伺服电机（DC Servo Motor）：直流伺服电机是最早应用于工业领域的伺服电机之一，它由稳压电源、电流放大器、转子、电机驱动装置和编码器等几个组成部分构成。
核心部分是转子，由铁芯和绕组组成。
通常采用碳刷和电刷的机械结构与电机配合，通过交流换向而使转子不断转动。
稳压电源提供恒定的电压和电流供电，电流放大器负责放大电流信号，将其传送到电机驱动装置，驱动电机转动。
编码器负责监测转动过程中的位置，将位置信息反馈给电子控制系统。
2. 交流伺服电机（AC Servo Motor）：交流伺服电机采用交流电作为输入信号，其结构和直流伺服电机类似，由转子、定子、电源供电器、电流放大器和编码器等部分组成。
交流伺服电机分为两种类型：感应伺服电机和同步伺服电机。
感应伺服电机是以感应方式工作的，通过变频器和控制器将直流电转换为交流电，使电机能够在不同的转速和转矩下正常工作。
同步伺服电机是通过将交流电直接应用到电机绕组上，有效地提高了转速和转矩的响应速度，并且在精密定位和高速旋转应用中更加稳定和可靠。
3. 步进伺服电机（Stepper Servo Motor）：步进伺服电机具有步进电机和伺服电机的结合特点，其特点是具备高精度位置控制和闭环反馈。
步进伺服电机由步进电机、逻辑控制器、编码器、电流放大器和驱动电路等组成。
步进电机通过电脉冲的方式来控制转动步数，逻辑控制器根据位置反馈信号实现闭环控制，编码器监测转动位置，并将信号传输给逻辑控制器。
电流放大器负责放大信号，驱动电路则将细微的控制信号转化成步进电机可以理解的信号。
步进伺服电机适用于许多需要精确控制转动位置的应用，如CNC机床、电子设备、印刷机械等。
伺服电机的工作原理基于反馈控制系统的闭环，通过电子控制系统不断监测输出轴的角度或位置，将反馈信号与目标角度或位置进行比较，并调整控制信号的幅度和相位，实现输出轴的准确定位和控制。

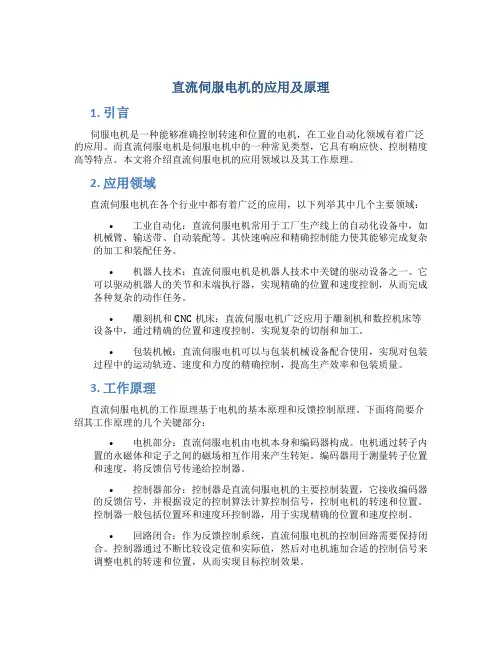

直流伺服电机的应用及原理1. 引言伺服电机是一种能够准确控制转速和位置的电机，在工业自动化领域有着广泛的应用。
而直流伺服电机是伺服电机中的一种常见类型，它具有响应快、控制精度高等特点。
本文将介绍直流伺服电机的应用领域以及其工作原理。
2. 应用领域直流伺服电机在各个行业中都有着广泛的应用，以下列举其中几个主要领域：•工业自动化：直流伺服电机常用于工厂生产线上的自动化设备中，如机械臂、输送带、自动装配等。
其快速响应和精确控制能力使其能够完成复杂的加工和装配任务。
•机器人技术：直流伺服电机是机器人技术中关键的驱动设备之一。
它可以驱动机器人的关节和末端执行器，实现精确的位置和速度控制，从而完成各种复杂的动作任务。
•雕刻机和CNC机床：直流伺服电机广泛应用于雕刻机和数控机床等设备中，通过精确的位置和速度控制，实现复杂的切削和加工。
•包装机械：直流伺服电机可以与包装机械设备配合使用，实现对包装过程中的运动轨迹、速度和力度的精确控制，提高生产效率和包装质量。
3. 工作原理直流伺服电机的工作原理基于电机的基本原理和反馈控制原理。
下面将简要介绍其工作原理的几个关键部分：•电机部分：直流伺服电机由电机本身和编码器构成。
电机通过转子内置的永磁体和定子之间的磁场相互作用来产生转矩。
编码器用于测量转子位置和速度，将反馈信号传递给控制器。
•控制器部分：控制器是直流伺服电机的主要控制装置，它接收编码器的反馈信号，并根据设定的控制算法计算控制信号，控制电机的转速和位置。
控制器一般包括位置环和速度环控制器，用于实现精确的位置和速度控制。
•回路闭合：作为反馈控制系统，直流伺服电机的控制回路需要保持闭合。
控制器通过不断比较设定值和实际值，然后对电机施加合适的控制信号来调整电机的转速和位置，从而实现目标控制效果。
4. 优点与局限性直流伺服电机具有以下优点：•控制精度高：直流伺服电机通过反馈控制系统实现精确的位置和速度控制，控制精度高，能够满足复杂的运动控制需求。
