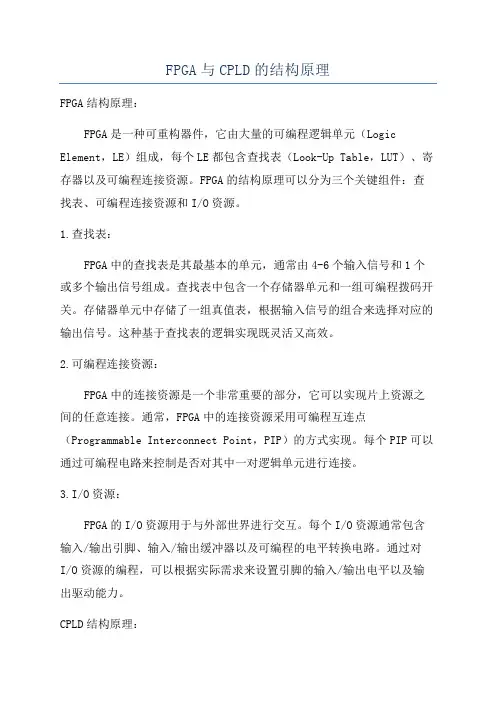

FPGA与CPLD的结构原理FPGA结构原理：FPGA是一种可重构器件，它由大量的可编程逻辑单元（Logic Element，LE）组成，每个LE都包含查找表（Look-Up Table，LUT）、寄存器以及可编程连接资源。
FPGA的结构原理可以分为三个关键组件：查找表、可编程连接资源和I/O资源。
1.查找表：FPGA中的查找表是其最基本的单元，通常由4-6个输入信号和1个或多个输出信号组成。
查找表中包含一个存储器单元和一组可编程拨码开关。
存储器单元中存储了一组真值表，根据输入信号的组合来选择对应的输出信号。
这种基于查找表的逻辑实现既灵活又高效。
2.可编程连接资源：FPGA中的连接资源是一个非常重要的部分，它可以实现片上资源之间的任意连接。
通常，FPGA中的连接资源采用可编程互连点（Programmable Interconnect Point，PIP）的方式实现。
每个PIP可以通过可编程电路来控制是否对其中一对逻辑单元进行连接。
3.I/O资源：FPGA的I/O资源用于与外部世界进行交互。
每个I/O资源通常包含输入/输出引脚、输入/输出缓冲器以及可编程的电平转换电路。
通过对I/O资源的编程，可以根据实际需求来设置引脚的输入/输出电平以及输出驱动能力。
CPLD结构原理：CPLD是一种较小规模的可编程逻辑器件，它通常由若干个宏单元（Macrocell）组成，每个宏单元都包含与FPGA相似的逻辑资源和可编程连接资源。
CPLD的结构原理可以分为三个关键组件：宏单元、可编程连接资源和I/O资源。
1.宏单元：宏单元是CPLD的核心单元，通常由多个查找表、寄存器和触发器组成。
宏单元中的查找表用于实现逻辑功能，寄存器用于存储中间结果或控制信号，触发器用于实现时序逻辑。
一个CPLD可以包含多个宏单元，各个宏单元可以通过可编程连接资源相互连接。
2.可编程连接资源：CPLD中的可编程连接资源通常采用矩阵交叉开关（Crosspoint Switch）的方式实现。
CPLD(complex programable logic device)复杂可编程逻辑器件FPGA（field programable gate array)现场可编程门阵列FPGA和CPLD的逻辑单元本身的结构与SPLD相似，即与阵列和可配置的输出宏单元组成。
FPGA逻辑单元是小单元，每个单元只有1-2个触发器，其输入变量通常只有几个因而采用查找表结构（PROM形式）这样的工艺结构占用的芯片面积小，速度高（通常只有1-2纳秒），每个芯片上能集成的单元数多，但逻辑单元功能弱。
如果想实现一个较复杂的功能，需要几个这样的单元组合才能完成（总延时是各个单元延时和互连延时的和），互连关系复杂。
CPLD中的逻辑单元是单元，通常其变量数约20-28个。
因为变量多，所以只能采用PAL结构。
由于这样的单元功能强大，一般的逻辑在单元内均可实现，因而其互连关系简单，一般通过集总总线既可实现。
电路的延时通常就是单元本身和集总总线的延时（通常在数纳秒至十几纳秒），但是同样集成规模的芯片中的触发器的数量少得多。
从上面分析可知道：小单元的FPGA较适合数据型系统，这种系统所需要的触发器数多，但是逻辑相对简单；大单元的CPLD较适合逻辑型系统，如控制器等，这种系统逻辑复杂，输入变量多，但触发器需求量相对较少。
反熔丝工艺只能一次性编程，EPROM EEPROM 和FLASH工艺可以反复的编程，但是他们一经编程片内逻辑就被固定。
他们都是只读型（ROM）编程，这类编程不仅可靠性较高还可以加密。
XILINX公司的FPGA芯片采用RAM型编程，相同集成规模的芯片中的触发器数目较多，功耗低，但是掉电后信息不能保存，必须与存储器联用。
每次上电时必须先对芯片配置，然后才能使用，这似乎是RAM型PLD的缺点，但是ROM型PLD中的编程信息在使用时是不能变化的，RAM型PLD却可以在工作时更换内容，实现不同的逻辑。
CPLD和FPGA的结构，性能对照：CPLD FPGA PROM集成规模：小（最大数万门）大（最高达百万门）单元粒度：大（PAL结构）小（PROM结构）互连方式：集总总线分段总线长线专用互连编程工艺：EPROM EEPROM FLASH SRAM编程类型：ROM RAM型须与存储器联用信息：固定可实时重构触发器数：少多单元功能：强弱速度：高低222222222222222222222222222222222222延迟：确定，可以预测不能确定不能预测功耗：高低加密性能：可加密不能加密适用场合：逻辑型系统数据型系统LCA（LOGIC CELL ARRAY）逻辑单元阵列CLB（CONFIGURABLE LOGIC BLOCK）可配置逻辑模块IOB（INPUT OUTOUT BLOCK）输入输出块Spartan-xl系列FPGA的主要特性SPARTAN-XL系列的FPGA具有低压，低功耗的特点。
FPGA/CPLD升级说明1.安装软件双击quartusii_programmer_signaltap.exe(路径为：\\10.1.1.104\软件备份\工作软件\ALTERA\quartusii9.0\quartus\quartusii_programmer_signaltap.exe)，进行安装。
一路点NEXT，至如下窗口时，按下图选择：稍等片刻，即安装完成。
2.安装USB驱动插上FPGA烧录器(专业叫法为：Usb blaster)，弹出发现新硬件的提示。
此时自动安装就可以了。
如果自动安装不正常，可以在以下目录寻找USB驱动（安装在默认路径）：C:\altera\90\qprogrammer\drivers\usb-blaster如下图：3.进入烧录界面安装完成后，点击“开始->程序->Altera->Quartus II 9.0 Programmer and SignalTap II->Quartus II 9.0 Programmer”。
弹出界面如下：4.烧录过程4.1 首先，确认你已经插上了USB BLASTER。
如果没有插，左上角提示如下图：如果已经插上USB BLASTER，可以点击Hardware Setup，在Currently selected hardware 中通过下拉列表选中USB BLASTER设备，如下图：选中USB BLASTER后点击CLOSE即可。
此时，可以看到左上角会显示“USB BLASTER”而不是“NO HARDWARE”，如下：4.2 将烧录器插到板件上。
在板子仔细观察，可以找到对应的5X2插针，附近印有“FPGA_ASCFG”字样（如果是烧录CPLD ，那么插针附近印有“CPLD_JTAG”字样），并且会印有“1”，“2”，“9”，“10”这四个数字（用来标称排针的脚）。
观察USB BLASTER的排线，可以清楚地看到有一条红线，该红线对应插头的1，2脚方向。
