可编程逻辑器件CPLD和FPGA的特点和应用一、可编程逻辑器件(CPLD)的特点和应用：CPLD是一种具有很高逻辑容量的可编程逻辑器件，它通常由可编程逻辑单元(PLE)和可编程互连网络(PIN)组成。
CPLD的主要特点如下：1.逻辑容量大：CPLD的逻辑容量通常可以达到数千个逻辑门等效。
这使得CPLD非常适合那些需要大规模逻辑功能的应用，如控制器、通信接口和高级数学运算等。
2.可编程性强：CPLD可以通过编程操作来实现不同的逻辑功能。
它使用类似于电荷耦合器(CPL)的可编程逻辑单元来实现逻辑功能，其中每个CPL可以实现与或非门、与非门或非与门等逻辑运算。
3.器件内部拓扑复杂：CPLD具有丰富的内部互连网络，可以将各个逻辑元件之间的信号按照需要进行连接。
这使得CPLD可以实现复杂的信号处理和数据流处理功能。
4.快速重编程：CPLD可以在运行时进行在线编程，从而允许系统进行动态配置和故障恢复。
这一特点使得CPLD广泛应用于技术验证、原型设计和快速迭代开发等场景。
CPLD的应用主要集中在以下几个领域：1.控制器：CPLD可以用于实现各种控制器，如数字信号处理器(DSP)的外围控制器、数据采集/输出控制器等。
其高逻辑容量和可编程性强的特点使得CPLD非常适合这些应用场景。
2. 通信接口：CPLD可以实现多种通信协议和接口，如串行通信接口(SPI/I2C/UART)、嵌入式总线接口(PCI/USB/Ethernet)等。
这些接口在通信系统中起到了关键的作用。
3.高级数学运算：CPLD可以实现各种高级数学运算，如矩阵运算、滤波运算、FFT运算等。
这些运算对于数字信号处理(DSP)和图像处理等应用非常重要。
4.逻辑分析仪：CPLD可以实现逻辑分析仪的功能，用于捕获和分析数字信号的时序和逻辑关系。
逻辑分析仪在系统调试和故障分析中非常有用。
二、现场可编程门阵列(FPGA)的特点和应用：FPGA是一种具有大规模逻辑容量和可编程性的可编程逻辑器件。
CPLD与FPGA比较本节主要内容CPLD 与FPGA 对比工艺的差异内部结构分析编码方式安全性配置方式适用场合如何选择？2. FPGA的结构由若干独立的可编程逻辑模块LE组成。
用户可以通过编程将这些模块连接成所需要的数字系统。
属于高密度PLD，其集成度可达单片百万门以上。
LUT的实现方式a,b,c,d输入逻辑输出地址RAM中存储的内容3. CPLD 与FPGA的对比（1）FPGA为SRAM工艺，掉电后信息丢失，须外加专用配置芯片。
上电时，专用配置芯片把数据加载到FPGA中。
FPGA功能可在运行时动态配置，实时改变逻辑功能，灵活性强。
CPLD程序下载后掉电后不丢失，不需要外接配置芯片。
（2）CPLD的安全性更高。
由于配置芯片的存在，FPGA的保密性比CPLD差，逻辑数据有可能被读取。
（3）工艺决定了CPLD是有一定的擦写次数限制的。
而FPGA在实际使用中几乎可以说是无配置次数限制。
3. CPLD 与FPGA的对比（4）由于工艺难度的差异，CPLD一般集成度较低，大多为几千门或几万门的芯片规模，做到几十万门已经很困难。
而FPGA基于SRAM工艺，集成度更高，最新的FPGA产品已经近千万门的规模。
（5）CPLD更适合完成的是复杂的组合逻辑，如编、译码的工作。
而FPGA更适合做复杂的时序逻辑。
也就是FPGA更适合触发器丰富的逻辑结构，CPLD适合于触发器有限但是与或关系丰富的逻辑结构。
（6）由于工艺的原因，一般CPLD会比FPGA的功耗高。
4.CPLD与FPGA如何选择？（1）一般组合逻辑多的电路设计采用CPLD，时序控制复杂的电路采用FPGA;（2）根据电路复杂程度，逻辑资源是否够用进行选择，需要资源多，FPGA一般更经济；（3）资源需求少，如仅仅扩展IO，简单通信、控制、保护等，选择CPLD；（4）信号处理，数据处理、图像处理、复杂控制电路多采用FPGA。
CPLD(complex programable logic device)复杂可编程逻辑器件FPGA（field programable gate array)现场可编程门阵列FPGA和CPLD的逻辑单元本身的结构与SPLD相似，即与阵列和可配置的输出宏单元组成。
FPGA逻辑单元是小单元，每个单元只有1-2个触发器，其输入变量通常只有几个因而采用查找表结构（PROM形式）这样的工艺结构占用的芯片面积小，速度高（通常只有1-2纳秒），每个芯片上能集成的单元数多，但逻辑单元功能弱。
如果想实现一个较复杂的功能，需要几个这样的单元组合才能完成（总延时是各个单元延时和互连延时的和），互连关系复杂。
CPLD中的逻辑单元是单元，通常其变量数约20-28个。
因为变量多，所以只能采用PAL结构。
由于这样的单元功能强大，一般的逻辑在单元内均可实现，因而其互连关系简单，一般通过集总总线既可实现。
电路的延时通常就是单元本身和集总总线的延时（通常在数纳秒至十几纳秒），但是同样集成规模的芯片中的触发器的数量少得多。
从上面分析可知道：小单元的FPGA较适合数据型系统，这种系统所需要的触发器数多，但是逻辑相对简单；大单元的CPLD较适合逻辑型系统，如控制器等，这种系统逻辑复杂，输入变量多，但触发器需求量相对较少。
反熔丝工艺只能一次性编程，EPROM EEPROM 和FLASH工艺可以反复的编程，但是他们一经编程片内逻辑就被固定。
他们都是只读型（ROM）编程，这类编程不仅可靠性较高还可以加密。
XILINX公司的FPGA芯片采用RAM型编程，相同集成规模的芯片中的触发器数目较多，功耗低，但是掉电后信息不能保存，必须与存储器联用。
每次上电时必须先对芯片配置，然后才能使用，这似乎是RAM型PLD的缺点，但是ROM型PLD中的编程信息在使用时是不能变化的，RAM型PLD却可以在工作时更换内容，实现不同的逻辑。
CPLD和FPGA的结构，性能对照：CPLD FPGA PROM集成规模：小（最大数万门）大（最高达百万门）单元粒度：大（PAL结构）小（PROM结构）互连方式：集总总线分段总线长线专用互连编程工艺：EPROM EEPROM FLASH SRAM编程类型：ROM RAM型须与存储器联用信息：固定可实时重构触发器数：少多单元功能：强弱速度：高低222222222222222222222222222222222222延迟：确定，可以预测不能确定不能预测功耗：高低加密性能：可加密不能加密适用场合：逻辑型系统数据型系统LCA（LOGIC CELL ARRAY）逻辑单元阵列CLB（CONFIGURABLE LOGIC BLOCK）可配置逻辑模块IOB（INPUT OUTOUT BLOCK）输入输出块Spartan-xl系列FPGA的主要特性SPARTAN-XL系列的FPGA具有低压，低功耗的特点。

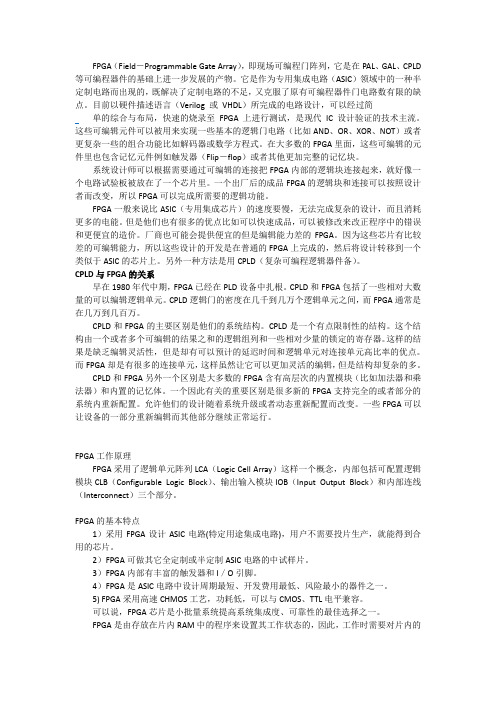

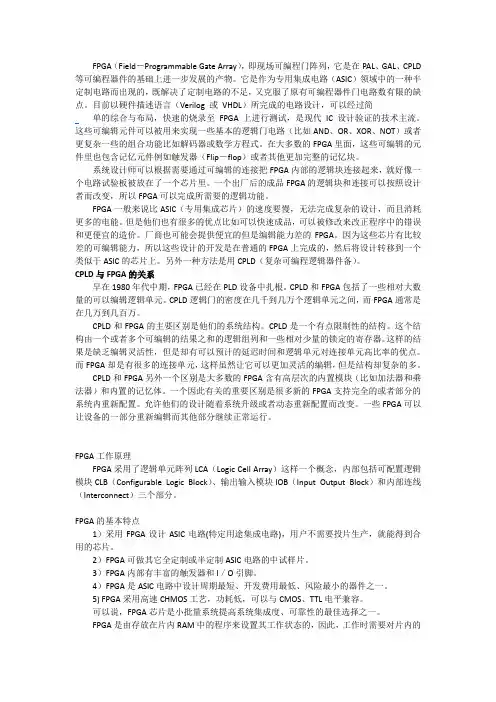

FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD 等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
目前以硬件描述语言（Verilog 或VHDL）所完成的电路设计，可以经过简单的综合与布局，快速的烧录至FPGA 上进行测试，是现代IC 设计验证的技术主流。
这些可编辑元件可以被用来实现一些基本的逻辑门电路（比如AND、OR、XOR、NOT）或者更复杂一些的组合功能比如解码器或数学方程式。
在大多数的FPGA里面，这些可编辑的元件里也包含记忆元件例如触发器（Flip－flop）或者其他更加完整的记忆块。
系统设计师可以根据需要通过可编辑的连接把FPGA内部的逻辑块连接起来，就好像一个电路试验板被放在了一个芯片里。
一个出厂后的成品FPGA的逻辑块和连接可以按照设计者而改变，所以FPGA可以完成所需要的逻辑功能。
FPGA一般来说比ASIC（专用集成芯片）的速度要慢，无法完成复杂的设计，而且消耗更多的电能。
但是他们也有很多的优点比如可以快速成品，可以被修改来改正程序中的错误和更便宜的造价。
厂商也可能会提供便宜的但是编辑能力差的FPGA。
因为这些芯片有比较差的可编辑能力，所以这些设计的开发是在普通的FPGA上完成的，然后将设计转移到一个类似于ASIC的芯片上。
另外一种方法是用CPLD（复杂可编程逻辑器件备）。
CPLD与FPGA的关系早在1980年代中期，FPGA已经在PLD设备中扎根。
CPLD和FPGA包括了一些相对大数量的可以编辑逻辑单元。
CPLD逻辑门的密度在几千到几万个逻辑单元之间，而FPGA通常是在几万到几百万。
CPLD和FPGA的主要区别是他们的系统结构。
CPLD是一个有点限制性的结构。
这个结构由一个或者多个可编辑的结果之和的逻辑组列和一些相对少量的锁定的寄存器。
《CPLD和FPGA的区别》1).两者的区别:最大的区别，就是CPLD进行一次下载编程（写入操作）后，其逻辑门组合方式就保存下来，不管什么时候断电，通电，他都可以执行上一次的逻辑功能。
FPGA不能保存上次逻辑功能，断电后，FPGA就失去所有配置。
因此FPGA通常需要带一块配置芯片，在通电后，对FPGA进行重新配置，恢复功能（重配置需要时间，CPLD通电后，马上就可以执行相应逻辑）。
CPLD的擦写次数非常有限，经过100～1000次左右的反复擦写就报废了。
而FPGA可以反复擦写无限次（当然，实际上是有限的。
但是在通常使用中，就算你反复擦写，大概你挂了，它还没有挂）。
FPG的配置芯片擦写次数有限，而且常常只能烧写一次（OTP)。
CPLD的容量一般比较小，FPGA容量很大。
综合上面所有的情况，结论是这样的，你在学习阶段，或者开发阶段，最好使用FPGA，因为可以反复擦写，不对马上重新烧写。
只要不断电，你烧写下去的逻辑功能是一直可用的。
定型后可以使用CPLD，可以免去FPGA。
但是当你的配置容量非常大的时候，CPLD装不下，你又必须采用FPGA了，这个时候，在最后成品上需要加配置芯片（当然也用单片机模拟配置芯片，具体这个地方不介绍）。
市面上尤其是学校里面可以看到Xilinx公司或者Altera公司各种不同的开发板，其实只有两个大类，CPLD开发板和FPGA开发板。
尽管ＦＰＧＡ和ＣＰＬＤ都是可编程ＡＳＩＣ器件,有很多共同特点,但由于ＣＰＬＤ和ＦＰＧＡ结构上的差异,具有各自的特点:①ＣＰＬＤ更适合完成各种组合逻辑,ＦＰＧＡ更适合于完成时序逻辑。
换句话说,ＦＰＧＡ更适合于触发器丰富的结构,而ＣＰＬＤ更适合于触发器有限而乘积项丰富的结构。
②ＣＰＬＤ的连续式布线结构决定了它的时序延迟是均匀的和可预测的,而ＦＰＧＡ的分段式布线结构决定了其延迟的不可预测性。
③在编程上ＦＰＧＡ比ＣＰＬＤ具有更大的灵活性。
ＣＰＬＤ通过修改具有固定内连电路的逻辑功能来编程,ＦＰＧＡ主要通过改变内部连线的布线来编程;ＦＰＧＡ可在逻辑门下编程,而ＣＰＬＤ是在逻辑块下编程。
CPLD和FPGA原理FPGA是现场可编程门阵列（Field-Programmable Gate Array）的缩写，它是一种可编程逻辑器件，与CPLD相比，FPGA具有更大规模的逻辑门和更复杂的互连电路。
FPGA的核心原理是由多个查找表（Look-Up Table，LUT）和触发器组成的逻辑区块组（Logic Block Array），这些逻辑区块组之间通过可编程互连电路进行连接。
FPGA被广泛应用于复杂的数字系统设计和高速应用，由于具有高灵活性和可实时配置的特点，FPGA在电子领域的应用日益普及。
CPLD和FPGA的主要区别在于规模和可编程性。
CPLD通常具有几千至几万个逻辑门和触发器，适用于较小规模的设计和低速应用。
而FPGA则通常具有数十万至数百万个逻辑门和触发器，适用于大规模复杂的设计和高速应用。
CPLD的可编程性较低，逻辑功能和互连电路的配置较为简单，因此设计和开发过程相对简单；而FPGA的可编程性较高，可以实现更复杂的逻辑功能和互连电路，但也需要更复杂的设计和开发过程。
CPLD和FPGA的编程方式也略有不同。
对于CPLD，通常使用一种称为可编程逻辑器件集成环境（PLD Integrated Development Environment，PLD-IDE）的软件来进行设计、仿真和烧录。
而对于FPGA，通常使用一种称为可编程逻辑设备集成环境（FPGA Integrated Development Environment，FPGA-IDE）的软件来进行设计、仿真、综合和实现。
这些开发环境提供了图形化界面和高级编程语言，使得用户可以通过简单的操作实现复杂的逻辑设计。
总结起来，CPLD和FPGA都是可编程逻辑器件，通过内部的可编程互连电路和可编程逻辑门实现逻辑功能的配置。
CPLD适用于较小规模和低速应用，具有较低的功耗和较低的成本；而FPGA适用于大规模复杂和高速应用，具有高灵活性和可实时配置的特点。

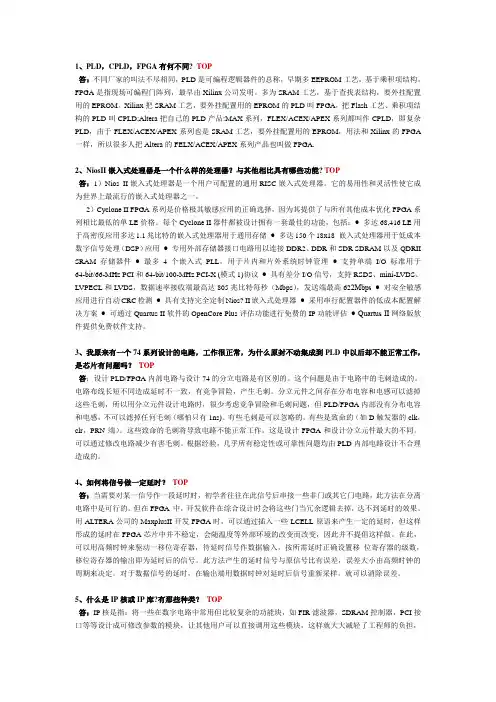

1、PLD，CPLD，FPGA有何不同? TOP答：不同厂家的叫法不尽相同，PLD是可编程逻辑器件的总称，早期多EEPROM工艺，基于乘积项结构。
FPGA是指现场可编程门阵列，最早由Xilinx公司发明。
多为SRAM工艺，基于查找表结构，要外挂配置用的EPROM。
Xilinx把SRAM工艺，要外挂配置用的EPROM的PLD叫FPGA，把Flash工艺、乘积项结构的PLD叫CPLD;Altera把自己的PLD产品:MAX系列，FLEX/ACEX/APEX系列都叫作CPLD，即复杂PLD，由于FLEX/ACEX/APEX系列也是SRAM工艺，要外挂配置用的EPROM，用法和Xilinx的FPGA 一样，所以很多人把Altera的FELX/ACEX/APEX系列产品也叫做FPGA.2、NiosII嵌入式处理器是一个什么样的处理器？与其他相比具有哪些功能? TOP答：1）Nios II嵌入式处理器是一个用户可配置的通用RISC嵌入式处理器。
它的易用性和灵活性使它成为世界上最流行的嵌入式处理器之一。
2）Cyclone II FPGA系列是价格极其敏感应用的正确选择，因为其提供了与所有其他成本优化FPGA系列相比最低的单LE价格。
每个Cyclone II器件都被设计拥有一套最佳的功能，包括：● 多达68,416 LE用于高密度应用多达1.1兆比特的嵌入式处理器用于通用存储● 多达150个18x18 嵌入式处理器用于低成本数字信号处理（DSP）应用● 专用外部存储器接口电路用以连接DDR2、DDR和SDR SDRAM以及QDRII SRAM存储器件● 最多4个嵌入式PLL，用于片内和片外系统时钟管理● 支持单端I/O标准用于64-bit/66-MHz PCI和64-bit/100-MHz PCI-X (模式1)协议● 具有差分I/O信号，支持RSDS、mini-LVDS、LVPECL和LVDS，数据速率接收端最高达805兆比特每秒（Mbps），发送端最高622Mbps ● 对安全敏感应用进行自动CRC检测● 具有支持完全定制Nios? II嵌入式处理器● 采用串行配置器件的低成本配置解决方案● 可通过Quartus II软件的OpenCore Plus评估功能进行免费的IP功能评估● Quartus II网络版软件提供免费软件支持。
cpld 和fpga 的区别,cpld 和fpga 的优缺点
FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD 等可编程器件的基础上进一步发展的产物。
它是作
为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制
电路的不足，又克服了原有可编程器件门电路数有限的缺点。
CPLD（Complex Programmable Logic Device）复杂可编程逻辑器件，是从PAL 和GAL 器件发展出来的器件，相对而言规模大，结构复杂，属于
大规模集成电路范围。
是一种用户根据各自需要而自行构造逻辑功能的数字
集成电路。
其基本设计方法是借助集成开发软件平台，用原理图、硬件描述
语言等方法，生成相应的目标文件，通过下载电缆（在系统编程）将代码传
送到目标芯片中，实现设计的数字系统。
CPLD 和FPGA 的主要区别：
1、布线能力
CPLD 内连率高，不需要人工布局布线来优化速度和面积，较FPGA
更适合于EDA 芯片设计的可编程验证。

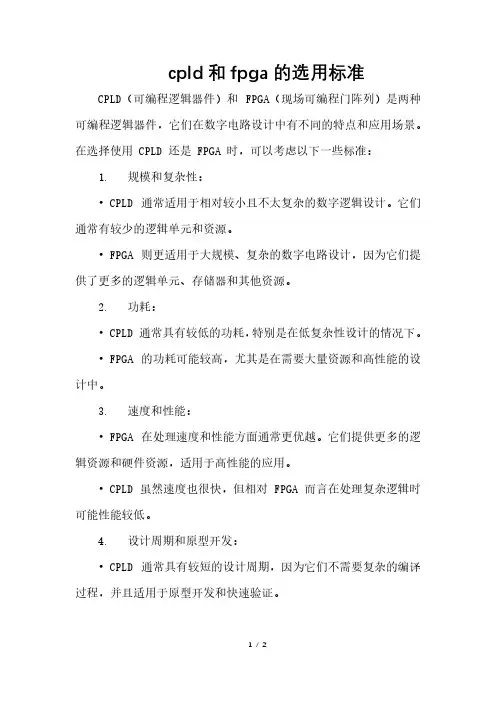

cpld和fpga的选用标准CPLD（可编程逻辑器件）和FPGA（现场可编程门阵列）是两种可编程逻辑器件，它们在数字电路设计中有不同的特点和应用场景。
在选择使用 CPLD 还是 FPGA 时，可以考虑以下一些标准：1. 规模和复杂性：• CPLD 通常适用于相对较小且不太复杂的数字逻辑设计。
它们通常有较少的逻辑单元和资源。
• FPGA 则更适用于大规模、复杂的数字电路设计，因为它们提供了更多的逻辑单元、存储器和其他资源。
2. 功耗：• CPLD 通常具有较低的功耗，特别是在低复杂性设计的情况下。
• FPGA 的功耗可能较高，尤其是在需要大量资源和高性能的设计中。
3. 速度和性能：• FPGA 在处理速度和性能方面通常更优越。
它们提供更多的逻辑资源和硬件资源，适用于高性能的应用。
• CPLD 虽然速度也很快，但相对 FPGA 而言在处理复杂逻辑时可能性能较低。
4. 设计周期和原型开发：• CPLD 通常具有较短的设计周期，因为它们不需要复杂的编译过程，并且适用于原型开发和快速验证。
• FPGA 在设计和编译方面可能需要更多的时间，适用于更复杂的设计和大规模项目。
5. 成本：• CPLD 通常相对较便宜，适用于低成本设计。
• FPGA 的成本可能较高，适用于对性能和资源要求较高的应用。
6. 适用场景：• CPLD 适用于控制逻辑、序列逻辑和简单的数字处理任务。
• FPGA 适用于图像处理、信号处理、通信系统、高级控制系统等复杂应用。
选择CPLD 还是FPGA 取决于具体的项目需求和约束。
在制定选用标准时，需综合考虑设计的规模、复杂性、功耗、性能、设计周期、成本和适用场景等因素。

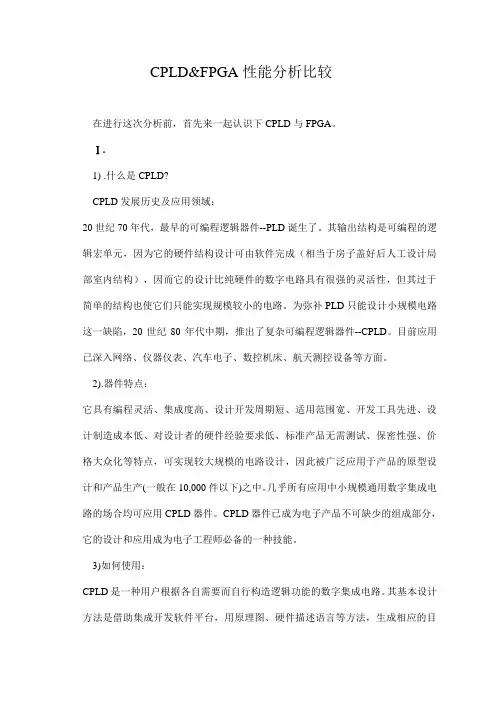

CPLD&FPGA性能分析比较在进行这次分析前，首先来一起认识下CPLD与FPGA。
Ⅰ.1) .什么是CPLD?CPLD发展历史及应用领域：20世纪70年代，最早的可编程逻辑器件--PLD诞生了。
其输出结构是可编程的逻辑宏单元，因为它的硬件结构设计可由软件完成（相当于房子盖好后人工设计局部室内结构），因而它的设计比纯硬件的数字电路具有很强的灵活性，但其过于简单的结构也使它们只能实现规模较小的电路。
为弥补PLD只能设计小规模电路这一缺陷，20世纪80年代中期，推出了复杂可编程逻辑器件--CPLD。
目前应用已深入网络、仪器仪表、汽车电子、数控机床、航天测控设备等方面。
2).器件特点：它具有编程灵活、集成度高、设计开发周期短、适用范围宽、开发工具先进、设计制造成本低、对设计者的硬件经验要求低、标准产品无需测试、保密性强、价格大众化等特点，可实现较大规模的电路设计，因此被广泛应用于产品的原型设计和产品生产(一般在10,000件以下)之中。
几乎所有应用中小规模通用数字集成电路的场合均可应用CPLD器件。
CPLD器件已成为电子产品不可缺少的组成部分，它的设计和应用成为电子工程师必备的一种技能。
3)如何使用：CPLD是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。
其基本设计方法是借助集成开发软件平台，用原理图、硬件描述语言等方法，生成相应的目标文件，通过下载电缆（“在系统”编程）将代码传送到目标芯片中，实现设计的数字系统。
这里以抢答器为例讲一下它的设计（装修）过程，即芯片的设计流程。
CPLD的工作大部分是在电脑上完成的。
打开集成开发软件(Altera公司Max+pluxII)→画原理图、写硬件描述语言（VHDL，Verilog）→编译→给出逻辑电路的输入激励信号，进行仿真，查看逻辑输出结果是否正确→进行管脚输入、输出锁定（7128的64个输入、输出管脚可根据需要设定）→生成代码→通过下载电缆将代码传送并存储在CPLD芯片中。
lattice的fpga和clpd的产品工艺
Lattice的FPGA产品使用的是28纳米工艺，而CPLD产品使
用的是65纳米工艺。
FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，使用可编程的逻辑元件和存储单元组成，用户可以根据自己的需求来布置和重新配置FPGA内部的逻辑电路，使其具
备不同的功能。
Lattice的FPGA产品采用28纳米工艺，这种
工艺可以提供更高的逻辑密度、更快的时钟速度和更低的功耗。
它们还具有较高的可靠性和抗干扰能力，适用于各种应用领域，如通信、嵌入式系统、计算机视觉等。
CPLD（Complex Programmable Logic Device）是一种较小规
模的可编程逻辑设备，用户可以通过编程来实现逻辑功能。
与FPGA相比，CPLD的规模较小，功能也更简单，但成本更低。
Lattice的CPLD产品采用65纳米工艺，这种工艺可以提供足
够的逻辑密度和性能，适合用于低功耗和较简单的应用，如
I/O扩展、时序控制等。
总而言之，Lattice的FPGA产品采用28纳米工艺，具有较高
的逻辑密度和性能，适用于复杂的应用，而CPLD产品采用
65纳米工艺，适用于较简单的应用。
分析CPLD与FPGA区别可编程逻辑器件主要包括FPGA 和CPLD，FPGA 是Field Programmable Gate Array 缩写，CPLD 是Complex Promrammable Logic Device 的缩写。
随着芯片技术的发展，CPLD 和FPGA 的概念已经模糊在一起，如Altera 和Lattice公司把小容量(小于2K 左右逻辑单元)非挥发的可编程器件归到CPLD 里，如Altera 的MAXII 系列和Lattice 的MACH XO 系列芯片，把基于SRAM 的FPGA 和FLASH 的储存单元做到一个芯片里面，以及跟传统的CPLD 不一样了。
那么CPLD 与FPGA 区别有哪些方面呢?我们一起来了解一下吧!1.CPLD 与FPGA 在结构方面的区别：CPLD 是粗粒结构，这意味著进出器件的路径经过较少的开关，相应地延迟也小。
因此，与等效的FPGA 相比，CPLD 可工作在更高的频率，具有更好的性能。
CPLD 的另一个好处是其软件编译快，因为其易于路由的结构使得布放设计任务更加容易执行。
FPGA 是细粒结构，这意味著每个单元间存在细粒延迟。
如果将少量的逻辑紧密排列在一起，FPGA 的速度相当快。
然而，随著设计密度的增加，信号不得不通过许多开关，路由延迟也快速增加，从而削弱了整体性能。
CPLD 的粗粒结构却能很好地适应这一设计布局的改变。
2.CPLD 与FPGA 在系统方面的区别：尽管FPGA 和CPLD 都是可编程ASIC 器件，有很多共同特点，但由于CPLD 和FPGA 结构上的差异，具有各自的特点:①CPLD 更适合完成各种算法和组合逻辑，FP GA 更适合于完成时序逻辑。
换句话说，FPGA 更适合于触发器丰富的结构，而CPLD 更适合于触发器有限而乘积项丰富的结构。
比较DSP、CPLD、FPGA的特点一、DSPDSP（digital singnal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，源源超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
它的强大数据处理能力和高运行速度，是最值得称道的两大特色。
DSP芯片，也称数字信号处理器，是一种特别适合于进行数字信号处理运算的微处理器具，其主机应用是实时快速地实现各种数字信号处理算法。
根据数字信号处理的要求，DSP 芯片一般具有如下主要特点：（1）在一个指令周期内可完成一次乘法和一次加法；（2）程序和数据空间分开，可以同时访问指令和数据；（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问；（4）具有低开销或无开销循环及跳转的硬件支持；（5）快速的中断处理和硬件I/O支持；（6）具有在单周期内操作的多个硬件地址产生器；（7）可以并行执行多个操作；（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。
二、CPLDCPLD（Complex Programmable Logic Device）是Complex PLD的简称,一种较PLD为复杂的逻辑元件。
CPLD是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。
其基本设计方法是借助集成开发软件平台，用原理图、硬件描述语言等方法，生成相应的目标文件，通过下载电缆（“在系统”编程）将代码传送到目标芯片中，实现设计的数字系统。
发展历史及应用领域：20世纪70年代，最早的可编程逻辑器件--PLD诞生了。
其输出结构是可编程的逻辑宏单元，因为它的硬件结构设计可由软件完成（相当于房子盖好后人工设计局部室内结构），因而它的设计比纯硬件的数字电路具有很强的灵活性，但其过于简单的结构也使它们只能实现规模较小的电路。
CPLD与FPGA的用途及区别FPGA/CPLD能做什么呢？可以毫不夸张的讲，FPGA/CPLD能完成任何数字器件的功能，上至高性能CPU,下至简单的74电路，都可以用FPGA/CPLD来实现。
FPGA/CPLD如同一张白纸或是一堆积木，工程师可以通过传统的原理图输入法，或是硬件描述语言自由的设计一个数字系统。
通过软件仿真，我们可以事先验证设计的正确性。
在PCB完成以后，还可以利用FPGA/CPLD的在线修改能力，随时修改设计而不必改动硬件电路。
使用FPGA/CPLD来开发数字电路，可以大大缩短设计时间，减少PCB面积，提高系统的可靠性。
FPGA/CPLD 还可以做数字IC设计的前端验证，用这种方式可以很大程度上降低IC设计的成本。
FPGA/CPLD的这些优点使得FPGA/CPLD技术在90年代以后得到飞速的发展，同时也大大推动了EDA软件和硬件描述语言（HDL）的进步。
FPGA/CPLD有什么区别呢？1）各个厂家叫法不尽相同：PLD(Programmable Logic Device)是可编程逻辑器件的总称，早期多EEPROM工艺，基于乘积项（Product Term）结构。
FPGA (Field Programmable Gate Arry)是指现场可编程门阵列，最早由Xilinx公司发明。
多为SRAM 工艺,基于查找表（Look Up Table）结构，要外挂配置用的EPROM。
Xilinx把SRAM工艺,要外挂配置用的EPROM的PLD叫FPGA,把Flash工艺（类似EEPROM工艺）,乘积项结构的PLD叫CPLD; Altera把自己的PLD产品:MAX系列（EEPROM工艺）,FLEX/ACEX/APEX系列（SRAM工艺）都叫作CPLD,即复杂PLD(Complex PLD)。
由于FLEX/ACEX/APEX系列也是SRAM工艺,要外挂配置用的EPROM,用法和Xilinx的FPGA一样，所以很多人把Altera的FELX/ACEX/APEX系列产品也叫做FPGA. 2）结构上的主要区别逻辑块的粒度不同逻辑块指PLD 芯片中按结构划分的功能模块,它有相对独立的组合逻辑阵列,块间靠互连系统联系.FPGA 中的CLB 是逻辑块,其特点是粒度小,输入变量为4～8 ,输出为1～2 ,因而只是一个逻辑单元,每块芯片中有几十到近千个这样的单元. CPLD中逻辑块粒度较大,通常有数十个输入端和一、二十个输出端,每块芯片只分成几块. 有些集成度较低的(如ATV2500) 则干脆不分块. 显然,如此粗大的分块结构使用时不如FPGA 灵活. 逻辑之间的互连结构不同CPLD 的逻辑块互连是集总式的,其特点是等延时,任意两块之间的延时是相等的,这种结构给设计者带来很大方便; FPGA 的互连则是分布式的,其延时与系统的布局有关, 3）应用范围也有所不同逻辑系统通常可分两大类型: 1、逻辑密集型: 如高速缓存控制、DRAM 控制和DMA 控制等,它们仅需要很少的数据处理能力,但逻辑关系一般都复杂2、数据密集型: 数据密集型需要大量数据处理能力,其应用多见于通讯领域. 为了选择合适的PLD 芯片,应从速度与性能、逻辑利用率、使用方便性、编程技术等方面进行考查。
FPGA与CPLD技术【FPGA与CPLD技术】在现代科技领域中，电子器件逐渐发展为了实现更高性能和更多功能的需求。
FPGA（现场可编程门阵列）和CPLD（复杂可编程逻辑器件）技术就是应对这一需求而应运而生的。
一、FPGA技术的应用FPGA是一类可现场编程的半导体芯片，其内部由逻辑单元、寄存器和可编程连线组成。
它具有灵活性高、易于调试、可动态重新配置等特点，因此广泛应用于不同的领域。
1. 通信领域：FPGA技术在通信领域中得到广泛应用。
它可用于实现高速数据传输、协议转换、信号处理等功能。
例如，FPGA可以被用于构建基站设备，实现无线网络的通信功能。
2. 图像与音频处理：FPGA技术在图像与音频处理方面发挥重要作用。
通过对FPGA的编程，可以实现图像的实时处理、特效增强、图像压缩等功能。
在音频领域，FPGA可以用于音频信号处理、音频编解码等应用。
3. 工业控制：FPGA可用于工业控制系统中，实现逻辑控制、数据采集和通信等功能。
它能够适应不同的工作环境和要求，如自动化生产线、机械控制等。
二、CPLD技术的特点和应用CPLD是另一种可编程逻辑器件，与FPGA相比具有一些独特的特点和应用。
1. 规模较小：相对于FPGA，CPLD的规模较小，通常适用于较简单的逻辑设计。
2. 响应速度快：CPLD的延迟时间相比FPGA较短，适合于对实时性要求较高的场合。
3. 低功耗：CPLD不需要硬件重新配置，因此功耗较低，适用于需要长时间运行的设备。
4. 应用领域：CPLD常用于电路板级和模块级设计，例如电源管理、时序控制等。
三、FPGA与CPLD技术的比较FPGA和CPLD在应用场景和性能方面存在一些区别。
1. 灵活性与复杂性：FPGA对于复杂逻辑的处理更加灵活，但CPLD更适合较简单逻辑的应用。
2. 面积与功耗：FPGA的逻辑单元规模较大，可以实现更复杂的功能，但功耗也相应较高。
而CPLD规模较小，功耗也相对较低。
3. 延迟时间：相比之下，CPLD的延迟时间较短，对于实时性要求较高的场景更加适用。
FPGA与CPLD的区别系统的比较,与大家共享：尽管ＦＰＧＡ和ＣＰＬＤ都是可编程ＡＳＩＣ器件,有很多共同特点,但由于ＣＰＬＤ和ＦＰＧＡ结构上的差异,具有各自的特点:①ＣＰＬＤ更适合完成各种算法和组合逻辑,ＦＰＧＡ更适合于完成时序逻辑。
换句话说,ＦＰＧＡ更适合于触发器丰富的结构,而ＣＰＬＤ更适合于触发器有限而乘积项丰富的结构。
②ＣＰＬＤ的连续式布线结构决定了它的时序延迟是均匀的和可预测的,而ＦＰＧＡ的分段式布线结构决定了其延迟的不可预测性。
③在编程上ＦＰＧＡ比ＣＰＬＤ具有更大的灵活性。
ＣＰＬＤ通过修改具有固定内连电路的逻辑功能来编程,ＦＰＧＡ主要通过改变内部连线的布线来编程;ＦＰＧＡ可在逻辑门下编程,而ＣＰＬＤ是在逻辑块下编程。
④ＦＰＧＡ的集成度比ＣＰＬＤ高,具有更复杂的布线结构和逻辑实现。
⑤ＣＰＬＤ比ＦＰＧＡ使用起来更方便。
ＣＰＬＤ的编程采用Ｅ2ＰＲＯＭ或ＦＡＳＴＦＬＡＳＨ技术,无需外部存储器芯片,使用简单。
而ＦＰＧＡ的编程信息需存放在外部存储器上,使用方法复杂。
⑥ＣＰＬＤ的速度比ＦＰＧＡ快,并且具有较大的时间可预测性。
这是由于ＦＰＧＡ是门级编程,并且ＣＬＢ之间采用分布式互联,而ＣＰＬＤ是逻辑块级编程,并且其逻辑块之间的互联是集总式的。
⑦在编程方式上,ＣＰＬＤ主要是基于Ｅ2ＰＲＯＭ或ＦＬＡＳＨ存储器编程,编程次数可达1万次,优点是系统断电时编程信息也不丢失。
ＣＰＬＤ又可分为在编程器上编程和在系统编程两类。
ＦＰＧＡ大部分是基于ＳＲＡＭ编程,编程信息在系统断电时丢失,每次上电时,需从器件外部将编程数据重新写入ＳＲＡＭ中。
其优点是可以编程任意次,可在工作中快速编程,从而实现板级和系统级的动态配置。
⑧ＣＰＬＤ保密性好,ＦＰＧＡ保密性差。
⑨一般情况下,ＣＰＬＤ的功耗要比ＦＰＧＡ大,且集成度越高越明显。
随著复杂可编程逻辑器件(CPLD)密度的提高,数字器件设计人员在进行大型设计时,既灵活又容易,而且产品可以很快进入市场。
CPLD与FPGA区别
转载了网上的文章，帮大家了解下基本概念问题！
尽管ＦＰＧＡ和ＣＰＬＤ都是可编程ＡＳＩＣ器件,有很多共同特点,但由于ＣＰＬＤ和ＦＰＧＡ结构上的差异,具有各自的特点:
①ＣＰＬＤ更适合完成各种算法和组合逻辑,ＦＰＧＡ更适合于完成时序逻辑。
换句话说,ＦＰＧＡ更适合于触发器丰富的结构,而ＣＰＬＤ更适合于触发器有限而乘积项丰富的结构。
②ＣＰＬＤ的连续式布线结构决定了它的时序延迟是均匀的和可预测的,而ＦＰＧＡ的分段式布线结构决定了其延迟的不可预测性。
③在编程上ＦＰＧＡ比ＣＰＬＤ具有更大的灵活性。
ＣＰＬＤ通过修改具有固定内连电路的逻辑功能来编程,ＦＰＧＡ主要通过改变内部连线的布线来编程;ＦＰＧＡ可在逻辑门下编程,而ＣＰＬＤ是在逻辑块下编程。
④ＦＰＧＡ的集成度比ＣＰＬＤ高,具有更复杂的布线结构和逻辑实现。
⑤ＣＰＬＤ比ＦＰＧＡ使用起来更方便。
ＣＰＬＤ的编程采用Ｅ2Ｐ
ＲＯＭ或ＦＡＳＴＦＬＡＳＨ技术,无需外部存储器芯片,使用简单。
而ＦＰＧＡ的编程信息需存放在外部存储器上,使用方法复杂。
⑥ＣＰＬＤ的速度比ＦＰＧＡ快,并且具有较大的时间可预测性。
这是由于ＦＰＧＡ是门级编程,并且ＣＬＢ之间采用分布式互联,而ＣＰＬＤ是逻辑块级编程,并且其逻辑块之间的互联是集总式的。
⑦在编程方式上,ＣＰＬＤ主要是基于Ｅ2ＰＲＯＭ或ＦＬＡＳＨ存储器编程,编程次数可达1万次,优点是系统断电时编程信息也不丢失。
ＣＰＬＤ又可分为在编程器上编程和在系统编程两类。
ＦＰＧＡ大部分是基于ＳＲＡＭ编程,编程信息在系统断电时丢失,每次上电时,需从器件外部将编程数据重新写入ＳＲＡＭ中。
其优点是可以编程任意次,可在工作中快速编程,从而实现板级和系统级的动态配置。
⑧ＣＰＬＤ保密性好,ＦＰＧＡ保密性差。
⑨一般情况下,ＣＰＬＤ的功耗要比ＦＰＧＡ大,且集成度越高越明显。
