Keil软件的串口调试技巧[ 来源：| 更新日期:2007-6-4 22:47:08 | 评论0 条| 我要投稿]引言在单片机系统中，串口（UART，通用异步收发接口）是一个非常重要的组成部分。

通常使用单片机串口通过RS232/RS485电平转换芯片与上位机连接，以进行上位机与下位机的数据交换、参数设置、组成网络以及各种外部设备的连接等。

RS232/RS485串行接口总线具有成本低、简单可靠、容易使用等特点，加上其历史悠久，所以目前应用仍然非常广泛；特别对于数据量不是很大的场合，串口通信仍然是很好的选择，有着广阔的使用前景。

在单片机编程中，串口占了很重要的地位。

传统方式串口程序的调试，往往是利用专用的单片机硬件仿真器。

在编写好程序后，利用仿真器来设置断点，观察变量和程序的流程，逐步对程序进行调试，修正错误。

使用硬件仿真器的确是很有效的方法，但是也有一些缺点：◆很多仿真器不能做到完全硬件仿真，因而会造成仿真时正常，而实际运行时出现错误的情况；也有仿真不能通过，但是实际运行正常的情况。

◆对于一些较新的芯片或者是表面贴装的芯片，要么没有合适的仿真器或仿真头；要么就是硬件仿真器非常昂贵，且不容易买到。

◆有时由于设备内部结构空间的限制，仿真头不方便接入。

◆有的仿真器属于简单的在线仿真型，仿真时有很多限制。

例如速度不高，实时性或稳定性不好，对断点有限制等，造成仿真起来不太方便。

1 调试前的准备工作下面介绍一种利用Keil的软件仿真功能来实现51单片机串口调试用户程序的方法。

使用这种方法，无需任何硬件仿真器，甚至都不需要用户电路板。

所需的只是：①硬件。

1台普通计算机（需要带有2个标准串口）和１根串口线（两头都是母头，连线关系如图1所示）。

②串口软件可以是自己编写的专用调试或上下位机通信软件，也可以是通用的串口软件(如串口助手、串口调试等)，主要用来收发数据。

如果没有合适的串口调试软件，则可使用笔者编写的一个免费的串口小工具TurboCom。

51单片机延时函数在嵌入式系统开发中，51单片机因其易于学习和使用、成本低廉等优点被广泛使用。

在51单片机的程序设计中，延时函数是一个常见的需求。

通过延时函数，我们可以控制程序的执行速度，实现定时器功能，或者在需要的时候进行延时操作。

本文将介绍51单片机中常见的延时函数及其实现方法。

一、使用for循环延时这种方法不精确，但是对于要求不高的场合，可以用来估算延时。

cvoid delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}这个延时函数的原理是：在第一个for循环中，我们循环了指定的时间次数（time次），然后在每一次循环中，我们又循环了1275次。

这样，整个函数的执行时间就是time乘以1275，大致上形成了一个延时效果。

但是需要注意的是，这种方法因为硬件和编译器的不同，延时时间会有很大差异，所以只适用于对延时时间要求不精确的场合。

二、使用while循环延时这种方法比使用for循环延时更精确一些，但是同样因为硬件和编译器的不同，延时时间会有差异。

cvoid delay(unsigned int time){unsigned int i;while(time--)for(i=0;i<1275;i++);}这个延时函数的原理是：我们先进入一个while循环，在这个循环中，我们循环指定的时间次数（time次）。

然后在每一次循环中，我们又循环了1275次。

这样，整个函数的执行时间就是time乘以1275，大致上形成了一个延时效果。

但是需要注意的是，这种方法因为硬件和编译器的不同，延时时间会有差异，所以只适用于对延时时间要求不精确的场合。

三、使用定时器0实现精确延时这种方法需要在单片机中开启定时器0，并设置定时器中断。

在中断服务程序中，我们进行相应的操作来实现精确的延时。

这种方法需要使用到单片机的定时器中断功能，相对复杂一些，但是可以实现精确的延时。

KEIL51软件简介单片机开发中除必要的硬件外，同样离不开软件，我们写的汇编语言源程序要变为CPU可以执行的机器码有两种方法，一种是手工汇编，另一种是机器汇编，目前已极少使用手工汇编的方法了。

机器汇编是通过汇编软件将源程序变为机器码，用于MCS-51单片机的汇编软件有早期的A51，随着单片机开发技术的不断开展，从普遍使用汇编语言到逐渐使用高级语言开发，单片机的开发软件也在不断开展，Keil软件是目前最流行开发MCS-51系列单片机的软件，这从近年来各仿真机厂商纷纷宣布全面支持Keil即可看出。

Keil提供了包括C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境〔μVision〕将这些部份组合在一起。

运行Keil软件需要Pentium或以上的CPU，16MB 或更多RAM、20M以上空闲的硬盘空间、WIN98、NT、WIN2000、WINXP 等操作系统。

掌握这一软件的使用对于使用51系列单片机的爱好者来说是十分必要的，如果你使用C语言编程，那么Keil几乎就是你的不二之选〔目前在国内你只能买到该软件、而你买的仿真机也很可能只支持该软件〕，即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。

1.1.1 软件功能Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。

用过汇编语言后再使用C来开发，体会更加深刻。

C51工具包的整体结构，其中μVision与Ishell分别是C51 for Windows 和for Dos的集成开发环境(IDE)，可以完成编辑、编译、连接、调试、仿真等整个开发流程。

开发人员可用IDE本身或其它编辑器编辑C或汇编源文件。

然后分别由C51及A51编译器编译生成目标文件(.OBJ)。

K51U/Keil_CPU单片机仿真机使用说明K51U/Keil_CPU是一个支持keil c51 设计软件的软件断点仿真机。

使用一片SST89C58 单片机和一片AT90S8515 单片机来实现仿真功能(主CPU 和用户CPU)，两片CPU 之间通过一根I/O 引脚通讯(通讯速率在33 兆晶振时约100KBPS)，主CPU 负责跟keil c51 通讯，用户CPU 只跟主CPU 通讯.结构框图：一，主要功能和特性：1 支持串口的仿真功能2 串口中断用户可以使用3 不占用定时器24 完全仿真p0 p2 口5 支持89C52 等嵌入式CPU 仿真6 占用1 条I/O : P3.57 ISP 在线编程,在线下载8 仿真频率最高33 兆9 支持同时最多10 个断点10 支持单步,断点,全速运行11 支持汇编,c 语言,混合调试12 支持KEIL C51 的IDE 开发仿真环境UV1 UV2(V5.20 V6.02 V6.10 V6.12 V6.14)13 单步执行时间(60 毫秒)14 程序代码载入(可以重复装载,无需预先擦除用户程序空间)15 SFR 读取速度(128 个)200 毫秒16 跟踪记录(trace record)256 条17 可以仿真标准的89c51 89c52 89c58 等51 内核的单片机仿真二，如何使用：1 如何接仿真机的接线把K51U/Keil_CPU按CPU正视方向插入用户板CPU/实验仪CPU插卡区。

系统通信口：要接到你的电脑的串口，这是跟keil c51 进行通讯的接口，keil c51 通过这个串口发命令到仿真机。

（实验仪通信开关：KB6->51）用户通信口：是连接到你的仿真CPU 的串口的,用来监视你的CPU 的串口发出的数据的.如果你的程序没有用到串口,就不用接到电脑的串口. 如果你想看你的单片机的串口发出的数据,就要连接到你的电脑的串口(这时需要使用你的电脑的两个串口.)2 如何设置Keil C51 仿真机的工作参数?这里拿keil c51 V6.14 来说明keil c51，v6.02,v6.10,v6.12 的设置跟v6.14是一样的.1.先打开一个工程文件，如果你没有工程文件就要先建立一个，这里拿keil c51提供的hello.prj 为例子说明用鼠标点击菜单的project 选择open project 如图：2.选择keil\c51\examples\hello\hello,点击打开如图：3 选择菜单的Project->Option for Target 'Simulator',如图：3.1，选择C51 栏的设置如图:删掉define:里的MONITOR51 这几个字母,如果define 栏是空的可以跳过这一步:删掉MONTOR51 之后的设置如下图,不要点击确定,因为还要进行其他设置:附注:3.1 的步骤是调试keil 提供的这个Hello 工程才需要做的,对你自己建立的工程不需要这个设置,你自己的工程可以跳过这步,直接进行下一个设置.在这里用红色来写这个说明,是需要引起用户注意,一些用户买回仿真机之后,然后说调试到第二步就死机了.把仿真机退回换一个新的,结果还是这样,我检查了退回的仿真机,仿真机没有问题.而是忽略了要做这一步的设置.这是我的说明文件漏掉了这一步的说明,特此更正.4 选择debug 栏的设置项目Us e：Keil Monitor-51 DriverLoad Application at Star t：选择这项之后keil 才会自动装载你的程序代码Go till mai n：调试c 语言程序时可以选择这一项，pc会自动运行到main 程序处点击上图的Settings,打开新的窗口，Port:设置你的串口号为仿真机的串口连接线所连接的串口Baudrate:设置为57600 仿真机固定使用57600bps 跟keil 通讯Serial Interrupt:选中它Cache Options: 可以选也可以不选，推荐选它这样仿真机会运行的快一点，最后点击ok 和确定关闭你的设置5 编译你的程序选择Project -> Rebuild all target files6.编译完毕之后选择Debug->Start/Stop Debug Session,就进入仿真了7 装载代码之后在左下角显示如图Connected to Monitor-51 V1.0表示连接到仿真机仿真机的版本号为1.0 这是我的第一个版本Load "C:\\Keil\\C51\EXAMPLES\\HELLO\\HELLO"表示代码装载成功8 其他的调试方法跟软件仿真是一样的三，K51U/Keil_CPU开关设置1，如何使用用户板的晶振答:板上有一个拨码开关是8 路的默认的设置如上图设置的位置如下1 ON2 OFF3 OFF4 OFF5 OFF6 OFF7 OFF8 ON拨码开关拨到右边为ON, 左边为OFF其中的123 路拨码开关是设置使用仿真板的晶振还是用用户板的晶振默认是用仿真板上的晶振为11059200 hz 的要使用用户板的晶振请将123 路设置为1 OFF2 ON3 ON2，如何使用用户板的复位其中的第4 路拨码开关是设置使用仿真板的复位RESET 还是用用户板的复位(RESET)，默认是用仿真板上的复位，就是SST89C58 的RESET 脚不连到用户板，要使用用户板的复位就是SST89C58 的RESET 脚连到用户板,请将第4 路设置：4 ON使用看门狗复位时最好设置为OFF .3，如何在仿真板脱机运行用户程序1 ON2 OFF3 OFF4 OFF5 OFF6 OFF7 ON8 ON4，如何使用板上的电平转换电路其中的第5 6 路拨码开关是设置使用仿真板的MAX232 做为电平转换还是用用户板的电平转换，默认是用用户板上的转换，要使用仿真板的串口将第5 6 路设置为5 ON6 ON这时才可以通过我提供的第二条串口线来查看串口的输入输出5, 我的程序可以使用P3.5 吗答:由于监控系统要使用P3.5 来进行通讯，最好不要使用。

Keil C51的使用方法Keil C51 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。

下面介绍Keil C51软件的使用方法进入Keil C51 后，屏幕如下图所示。

几秒钟后出现编辑界进入Keil C51后的编辑界面简单程序的调试学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。

下面通过简单的编程、调试，引导大家学习Keil C51软件的基本使用方法和基本的调试技巧。

1)建立一个新工程单击Project菜单，在弹出的下拉菜单中选中New Project选项2)然后选择你要保存的路径,输入工程文件的名字,比如保存到C51目录里,工程文件的名字为C51如下图所示,然后点击保存.3)这时会弹出一个对话框,要求你选择单片机的型号,你可以根据你使用的单片机来选择,keil c51几乎支持所有的51核的单片机,我这里还是以大家用的比较多的Atmel 的89C51来说明,如下图所示,选择89C51之后,右边栏是对这个单片机的基本的说明,然后点击确定.4)完成上一步骤后，屏幕如下图所示到现在为止，我们还没有编写一句程序，下面开始编写我们的第一个程序。

5)在下图中，单击“File”菜单，再在下拉菜单中单击“New”选项新建文件后屏幕如下图所示此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，但笔者建议首先保存该空白的文件，单击菜单上的“File”，在下拉菜单中选中“Save As”选项单击，屏幕如下图所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时，必须键入正确的扩展名。

注意，如果用Ｃ语言编写程序，则扩展名为(.c)；如果用汇编语言编写程序，则扩展名必须为(.asm)。

然后，单击“保存”按钮。

6)回到编辑界面后，单击“Target 1”前面的“＋”号，然后在“Source Group 1”上单击右键，弹出如下菜单然后单击“Add File to Group …Source Group 1‟” 屏幕如下图所示选中Test.c，然后单击“Add ”屏幕好下图所示注意到“Source Group 1”文件夹中多了一个子项“Text1.c”了吗？子项的多少与所增加的源程序的多少相同在输入上述程序时，读者已经看到了事先保存待编辑的文件的好处了吧，即Keil c51会自动识别关键字，并以不同的颜色提示用户加以注意，这样会使用户少犯错误，有利于提高编程效率。

Keil 工程文件的建立、设置单片机开发中除必要的硬件外，离不开软件。

我们写的汇编语言源程序要变为CPU可以执行的机器码。

Keil 软件是目前最流行开发MCS-51系列单片机的软件。

Keil 提供了包括C 编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通 过一个集成开发环境（uVision）将这些部份组合在一起。

掌握这一软件的使用对于使用51系列单片机来说是十分必要的，如果使用C语言编程，那么Keil几乎就是不二之选。

即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。

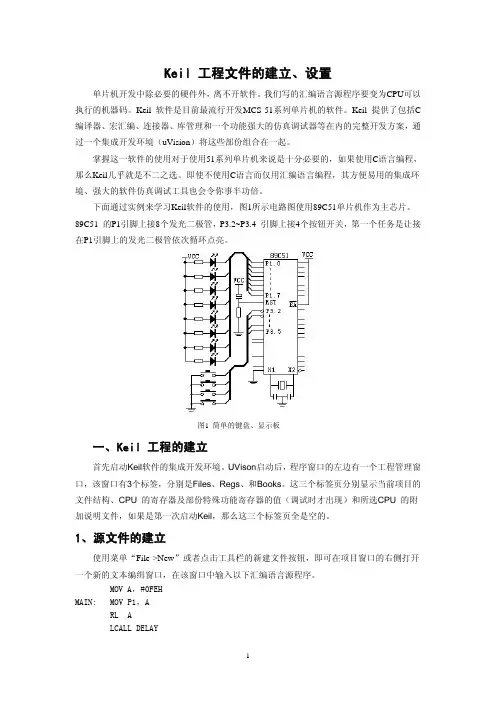

下面通过实例来学习Keil软件的使用，图1所示电路图使用89C51单片机作为主芯片。

89C51 的P1引脚上接8个发光二极管，P3.2~P3.4 引脚上接4个按钮开关，第一个任务是让接在P1引脚上的发光二极管依次循环点亮。

图1 简单的键盘、显示板一、Keil 工程的建立首先启动Keil软件的集成开发环境。

UVison启动后，程序窗口的左边有一个工程管理窗口，该窗口有3个标签，分别是Files、Regs、和Books。

这三个标签页分别显示当前项目的文件结构、CPU 的寄存器及部份特殊功能寄存器的值（调试时才出现）和所选CPU 的附加说明文件，如果是第一次启动Keil，那么这三个标签页全是空的。

1、源文件的建立使用菜单“File->New”或者点击工具栏的新建文件按钮，即可在项目窗口的右侧打开一个新的文本编缉窗口，在该窗口中输入以下汇编语言源程序。

MOV A，#0FEHMAIN: MOV P1，ARL ALCALL DELAYAJMP MAINDELAY: MOV R7,#255D1: MOV R6,#255DJNZ R6,$DJNZ R7,D1RETEND保存该文件，注意必须加上扩展名（汇编语言源程序一般用asm 或a51为扩展名），这 里假定将文件保存为exam1.asm。

Keil C语言程序设计示例教程（开发C8051F310）使用汇编语言或C语言要使用编译器，以便把写好的程序编译为机器码，才能把HEX可执行文件写入单片机内。

KEIL uVISION是众多单片机应用开发软件中最优秀的软件之一，它支持众多不同公司的MCS51架构的芯片，甚至ARM，它集编辑，编译，仿真等于一体，它的界面和常用的微软VC++的界面相似，界面友好，易学易用，在调试程序，软件仿真方面也有很强大的功能。

因此很多开发51应用的工程师或普通的单片机爱好者，都对它十分喜欢。

在这里以51单片机并结合C程序为例（汇编操作方法类似，唯一不同的是汇编源程序文件名后缀为“.ASM ”），图文描述工程项目的创建和使用方法。

1.首先我们要养成一个习惯：最好先建立一个空文件夹，把您的工程文件放到里面，以避免和其他文件混合，如下图, 创建了一个名为“PRJ_C8051”文件夹2.点击桌面上的Keil uVision4图标，出现启动画面：3.点击“project --- New uVision Project”新建一个工程：4.在对话框，选择放在刚才建立的“PRJ_C8051”文件夹下，给这个工程取个名为Test_C8051F310, 然后保存，工程的后缀为uvporj。

5.弹出一个框，在CPU类型下我们找到并选中“Silicon Laboratories. Inc.”下的C8051F3106.加入C8051起动码7.建立一个源程序文本8.在下面空白区别写入或复制一个完整的C程序：9.输入源程序文件名名称，示例输入“Test_C8051F310.c”，然后保存：10.把刚创建的源程序文件加入到工程项目文件中。

11.设置---目标（第1步~ 第4步）15.工程项目创建和设置全部完成！点击保持并编译16.在C8051F310中的C语言程序示例//-----------------------------------------------------------------------------// Includes// 在c8051f310.h在头文件中定义了C8051F310的寄存器、输入/输出的端口//-----------------------------------------------------------------------------#include <c8051f310.h> // SFR declarations//-----------------------------------------------------------------------------// 16-bit SFR Definitions for 'F30x//-----------------------------------------------------------------------------sfr16 TMR2RL = 0xca; // Timer2 reload valuesfr16 TMR2 = 0xcc; // Timer2 counter//-----------------------------------------------------------------------------// Global CONSTANTS//-----------------------------------------------------------------------------#define SYSCLK 24500000 / 8 // SYSCLK frequency in Hzsbit LED = P0^0; // LED='1' means ON//-----------------------------------------------------------------------------// Function PROTOTYPES//-----------------------------------------------------------------------------void SYSCLK_Init (void);void PORT_Init (void);void Timer2_Init (int counts);void Timer2_ISR (void);//-----------------------------------------------------------------------------// MAIN Routine//-----------------------------------------------------------------------------void main (void){// disable watchdog timerPCA0MD &= ~0x40; // WDTE = 0 (clear watchdog timer// enable)SYSCLK_Init (); // Initialize system clock to// 24.5MHzPORT_Init (); // Initialize crossbar and GPIOTimer2_Init (SYSCLK / 12 / 10); // Init Timer2 to generate// interrupts at a 10Hz rate.EA = 1; // enable global interruptswhile (1) // spin forever{}}//-----------------------------------------------------------------------------// SYSCLK_Init//-----------------------------------------------------------------------------//// This routine initializes the system clock to use the internal 24.5MHz / 8// oscillator as its clock source. Also enables missing clock detector reset.//void SYSCLK_Init (void){OSCICN = 0x80; // configure internal oscillator for// its lowest frequency RSTSRC = 0x04; // enable missing clock detector }//-----------------------------------------------------------------------------// PORT_Init//-----------------------------------------------------------------------------//// Configure the Crossbar and GPIO ports.// P3.3 - LED (push-pull)//void PORT_Init (void){// assignmentsXBR0 = 0x00; // no digital peripherals selectedXBR1 = 0x40; // Enable crossbar and weak pull-ups//P3MDOUT |= 0x08;P0MDOUT |= 0x03; // enable LED as a push-pull output}//-----------------------------------------------------------------------------// Timer2_Init//-----------------------------------------------------------------------------//// Configure Timer2 to 16-bit auto-reload and generate an interrupt at// interval specified by <counts> using SYSCLK/48 as its time base.//void Timer2_Init (int counts){TMR2CN = 0x00; // Stop Timer2; Clear TF2;// use SYSCLK/12 as timebase CKCON &= ~0x60; // Timer2 clocked based on T2XCLK;TMR2RL = -counts; // Init reload valuesTMR2 = 0xffff; // set to reload immediatelyET2 = 1; // enable Timer2 interruptsTR2 = 1; // start Timer2}//-----------------------------------------------------------------------------// Interrupt Service Routines//-----------------------------------------------------------------------------//-----------------------------------------------------------------------------// Timer2_ISR//-----------------------------------------------------------------------------// This routine changes the state of the LED whenever Timer2 overflows.//void Timer2_ISR (void) interrupt 5{TF2H = 0; // clear Timer2 interrupt flagLED = ~LED; // change state of LED}17.KEIL C语言与汇编语言的混合编程方法C语言中加入汇编语言模块的方法：例子：void func(){C语言代码……#pragma asmMOV R6,#23DELAY2: MOV R7,#191DELAY1: DJNZ R7,DELAY1DJNZ R6,DELAY2RET#pragma endasmC语言代码……}汇编部分需要用#pragma asm和#pragma endasm包起来18.KEIL C混合编程中的错误与解决方法1)Keil提示“asm/endasm”出错的解决方法如果只是像1中那样直接加入汇编代码的话，编译将会报错，错误如下：compiling sendata.c...sendata.c(81): error C272: 'asm/endasm' requires src-control to be active sendata.c(87): error C272: 'asm/endasm' requires src-control to be active Target not created解决方法如下：首先project workspace窗口右键单击包含有汇编部分的c语言文件名，然后在如上图所示的菜单中选择带有红色方框的选项在弹出的对话框中，将上图中红色方框选中的两项打上勾（默认的情况下，前面的勾是灰色的，要让这两项前的勾变为黑色的），点击确定。

Keil C51使用详解V1.0第一章 Keil C51开发系统基本知识 (6)第一节系统概述 (6)第二节Keil C51单片机软件开发系统的整体结构 (6)1. C51 for Dos 72. C51 for Windows的安装及注意事项： (7)第四节Keil C51工具包各部分功能及使用简介 (7)1. C51与A51. 72. L51和BL51. 83. DScope51，Tscope51及Monitor51. 84. Ishell及uVision. 9第二章 Keil C51软件使用详解 (10)第一节Keil C51编译器的控制指令 (10)1. 源文件控制类 (10)2. 目标文件(Object)控制类： (10)3. 列表文件(listing)控制类： (10)第二节dScope51的使用 (11)1. dScope51 for Dos 112. dScope for Windows 12第三节Monitor51及其使用 (13)1. Monitor51对硬件的要求 (13)2. Mon51的使用 (13)3. MON51的配置 (13)4. 串口连接图： (13)5. MON51命令及使用 (14)第四节集成开发环境(IDE)的使用 (14)1. Ishell for Dos的使用 (14)2. uVision for windows的使用 (15)第三章 Keil C51 vs 标准C.. 15第二节内存区域(Memory Areas)： (16)1. Pragram Area： (16)2. Internal Data Memory: 163. External Data Memory. 164. Speciac Function Register Memory. 16第三节存储模式 (16)1. Small模式 (16)2. Compact模式 (17)3. large模式 (17)第四节存储类型声明 (17)第五节变量或数据类型 (17)第六节位变量与声明 (17)1. bit型变量 (17)2. 可位寻址区说明20H－2FH.. 18第七节Keil C51指针 (18)1. 一般指针 (18)2. 存储器指针 (18)3. 指针转换 (18)第八节Keil C51函数 (19)1. 中断函数声明： (19)2. 通用存储工作区 (19)3. 选通用存储工作区由using x声明，见上例。

MCS-51单片机及KeilUvision的使用简介MCS-51的编译过程,要求,以后运行环境,仿真。

这是上下的文档,到此来和大家分享下,里面有Keil Uvision汇编、仿真软件的简介和使用方法,安装方法,希望可以帮到学习汇编语言、单片机的同学。

第9章MCS-51单片机系统的开发与应用MCS-51单片机系统的开发应用MCS-51单片机系统的开发应用本讲主要内容9.1 单片机应用系统的研制9.2 磁电机性能智能测试台的研制9.3 水产养殖水体多参数测控仪9.4 课程设计：单片机温度控制实验装置的研制9.5 单片机的C语言程序开发MCS-51的编译过程,要求,以后运行环境,仿真。

这是自己在别的网上下的文档,到此来和大家分享下,里面有Keil Uvision汇编、仿真软件的简介和使用方法,安装方法,希望可以帮到学习汇编语言、单片机的同学。

第9章MCS-51单片机系统的开发与应用主要内容概述：主要内容概述：从总体设计、硬件设计、软件设计、可靠性设计、系统调试与测试等几个方面介绍了单片机应用系统设计的方法及基本过程，并给出了典型设计实例，同时还简单介绍了C51编程方法和Keil C51开发系统。

重点在于单片机应用系统开发的方法与实际应用，难点在于将单片机应用系统开发的方法应用于实际工程中，设计出最优的单片机应用系统。

MCS-51的编译过程,要求,以后运行环境,仿真。

这是自己在别的网上下的文档,到此来和大家分享下,里面有Keil Uvision汇编、仿真软件的简介和使用方法,安装方法,希望可以帮到学习汇编语言、单片机的同学。

第9章MCS-51单片机系统的开发与应用9.1 单片机应用系统研制过程MCS-51的编译过程,要求,以后运行环境,仿真。

这是自己在别的网上下的文档,到此来和大家分享下,里面有Keil Uvision汇编、仿真软件的简介和使用方法,安装方法,希望可以帮到学习汇编语言、单片机的同学。

第9章MCS-51单片机系统的开发与应用9.1.1 总体设计 1.明确设计任务认真进行目标分析，根据应用场合、工作环境、具体用途，考虑系统的可靠性、通用性、可维护性、先进性，以及成本等，提出合理的、详尽的功能技术指标。

引言在单片机系统中，串口（UART，通用异步收发接口）是一个非常重要的组成部分。

通常使用单片机串口通过RS232/RS485电平转换芯片与上位机连接，以进行上位机与下位机的数据交换、参数设置、组成网络以及各种外部设备的连接等。

RS232/RS485串行接口总线具有成本低、简单可靠、容易使用等特点，加上其历史悠久，所以目前应用仍然非常广泛；特别对于数据量不是很大的场合，串口通信仍然是很好的选择，有着广阔的使用前景。

在单片机编程中，串口占了很重要的地位。

传统方式串口程序的调试，往往是利用专用的单片机硬件仿真器。

在编写好程序后，利用仿真器来设置断点，观察变量和程序的流程，逐步对程序进行调试，修正错误。

使用硬件仿真器的确是很有效的方法，但是也有一些缺点：◆很多仿真器不能做到完全硬件仿真，因而会造成仿真时正常，而实际运行时出现错误的情况；也有仿真不能通过，但是实际运行正常的情况。

◆对于一些较新的芯片或者是表面贴装的芯片，要么没有合适的仿真器或仿真头；要么就是硬件仿真器非常昂贵，且不容易买到。

◆有时由于设备内部结构空间的限制，仿真头不方便接入。

◆有的仿真器属于简单的在线仿真型，仿真时有很多限制。

例如速度不高，实时性或稳定性不好，对断点有限制等，造成仿真起来不太方便。

1 调试前的准备工作下面介绍一种利用Keil的软件仿真功能来实现51单片机串口调试用户程序的方法。

使用这种方法，无需任何硬件仿真器，甚至都不需要用户电路板。

所需的只是：①硬件。

1台普通计算机（需要带有2个标准串口）和１根串口线（两头都是母头，连线关系如图1所示）。

②串口软件可以是自己编写的专用调试或上下位机通信软件，也可以是通用的串口软件(如串口助手、串口调试等)，主要用来收发数据。

如果没有合适的串口调试软件，则可使用笔者编写的一个免费的串口小工具TurboCom。

除了与其他软件一样的数据收发功能外，它还有定时轮流发送自定义数据帧和自动应答（接收到指定数据帧后，自动返回相应的数据帧）这两个很有用的功能，特别适合于老化测试。

Keil 软件的使用目前KEIL软件已经有许多不同的版本，可用于各种单片机和ARM的开发。

这里我们选以Keil uVision v3.0软件为例讲简单讲解Keil软件的使用。

这一部分包含以下四个小节：1、软件安装。

2、建立一个工程。

3、在Keil中添加STC单片机的型号。

4、Keil仿真调试。

5、Keil软件使用技巧。

一、软件安装先从网上下载Keil软件或者从开发板配套资料中的“开发工具”文件夹里找到“Keil uVision v3.0”安装包。

点击c51v802.exe，按照提示，按“Next”，如图所示，选择好安装目录后，直接安装直到结束。

图1安装结束后，在“开始”菜单和桌面上会出现Keil uVision v3.0的图标，双击就可以打开Keil软件了。

窗口如下所示。

图2刚安装完之后，软件还没注册，这样使用起来，编译会受限制。

下面我们提供一种注册方法，但首先声明：该方法只供学习单片机使用，不能用于商业于途，否则应向Keil公司购买注册码。

运行Keil软件后，进入File->License Management弹出如下窗口提示输入注册码。

图3在Keil安装包里有一个Keil_MDK注册机，打开该软件。

复制上图的CID并填进注册机的License Details->CID一栏。

再点击“Generate”按钮即可生成一个License ID。

如图所示。

图5将注册机生成的License ID复制并加入到Keil软件License Manger->New License ID code这一栏，再按下Add LIC按钮即可注册成功，如下图所示。

按下确定退出。

图6至此，我们就完成了Keil软件的安装，接下来就可以在这上面尽情发挥你的编程能力了！二、建立一个工程下面，我们以实验一“LED驱动”为例来讲述如何建立一个Keil工程。

先在桌面或其他地方新建一个文件夹，命名为“例程(1)-LED驱动”。

在单片机系统中,串口(UART,通用异步收发接口)是一个非常重要的构成部分。

凡是使用单片机串口通过RS232/ RS485电平转换芯片与上位机毗连,以进行上位机与下位机的数值互换、参量设置、构成收集以及各种外部设备的毗连等。

RS232/ RS485串行接口总线具备成本低、简略可靠、容易使用等特点,加上其历史悠久,所以目前应用仍然非常广泛;特别对于数值量不是很大的场所,串口通信仍然是很好的选择,有着广阔的使用远景。

在单片机编程中,串口占了很重要的地位。

传统方式串口程序的调试,往往是哄骗专用的单片机硬件仿真器。

在编写好程序后,哄骗仿真器来设置断点,观察变量和程序的流程,逐步对程序进行调试,批改错误。

使用硬件仿真器的确是很有效的方法,但是也有一些缺点:很多仿真器不克不及做到完全硬件仿真,因而会造成仿真时正常,而实际运行时呈现错误的环境;也有仿真不克不及通过,但是实际运行正常的环境。

对于一些较新的芯片或者是外貌贴装的芯片,要么没有合适的仿真器或仿真头;要么就是硬件仿真器非常昂贵,且不易买到。

有时候由于设备内部结构空间的限制,仿真头不利便接入。

有的仿真器属于简略的在线仿真型,仿真时有很多限制。

例如速度不高,及时性或不改变性别不好,对断点有限制等,造成仿真起来不太利便。

1 调试前的准备工作底下先容一种哄骗Keil的软件仿真功能来实现51单片机串口调试用户程序的方法。

使用这种方法,无需任何硬件仿真器,甚至都不需要用户电路板。

所需的只是:①硬件。

1台普通计算机(需要带有2个标准串口)和1根串口线(两头都是母头,连线瓜葛如图1所示)。

②串口软件可所以自己编写的专用调试或上下位机通信软件,也可所以通用的串口软件( 如串口助手、串口调试等) ,首要用来收发数值。

如果没有合适的串口调试软件,则可使用作者编写的一个免费的串口小工具TurboCom。

除了与其它软件一样的数值收发功能外,它还有定时轮流发送自界说数值帧和自动应答(接收到指定命据帧后,自动返回相应的数值帧)这两个很有用的功能,特别适合于老化测试。

目录实验一系统认识实验 (2)实验二端口I/O输入输出实验 (14)实验三外部中断实验 (17)实验四定时器实验 (21)实验五串行口通信实验 (25)实验六串行通信的调试实验 (29)实验七数码管静态显示实验 (33)实验八数码管动态显示实验 (38)实验一系统认识实验一、实验目的1.学习Keil C51编译环境的使用；2.学习STC单片机的下载软件STC-ISP的使用；3.掌握51单片机输出端口的使用方法。

二、实验内容任选单片机的一组I/O端口，连接LED发光二极管，编写程序实现8个LED按二进制加1点亮。

三、接线方案单片机P10~P17/C51单片机接L0~L7/LED显示，如下图：图1-1实验线路四、实验原理51单片机有4个8位的并行I/O端口：P0、P1、P2、P3，在不扩展存储器、I/O端口，在不使用定时器、中断、串行口时，4个并行端口，32根口线均可用作输入或输出。

作为输出时，除P0口要加上拉电阻外，其余端口与一般的并行输出接口用法相同，但作为输入端口时，必须先向该端口写“1”。

例如P0接有一个输入设备，从P0口输入数据至累加器A中，程序为：MOV P0, #0FFHMOV A, P0若将P0.0位的数据传送至C中，程序为：SETB P0.0MOV C, P0.0五、实验步骤1、连接串行通信电缆和电源线；2、根据图1-1实验线路进行电路连接；3、将C51单片机核心板上的三个开关分别拨到“独立”、“运行”“单片机”；4、打开实验箱上的电源开关。

5、利用Keil C51创建实验程序，并进行编译生成后缀为.HEX的文件；6、利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中；7、观察实验现象，并记录。

若实验现象有误请重复第5、6步。

六、参考程序ORG 0000H ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主程序的开始MAIN: MOV P1,#00H ;P1口做准备M1: INC P1 ;P1口连接输出计数,LCALL DELAY ;转入延时子程序LJMP M1 ;循环DELAY: MOV R5,#255 ;延时子程序D1: MOV R6,#255DJNZ R6,$DJNZ R5,D1RETEND ;程序体结束七、思考题1、利用其他I/O口实现LED加1点亮功能；2、利用P1端口实现流水灯（左移或右移）功能；3、实现LED其他点亮功能。
