砂对高性能混凝土工作性能的影响

1原材料(1)水泥。

试验采用P-O42.5水泥，其28d抗压强度为54.9MPao(2)矿粉。

试验采用S95级高炉矿渣粉，其28d活性指数100%。

(3)粗骨料。

试验采用5~20mm连续粒级碎石，压碎指标为6.6%,含泥量为0.3%o(4)外加剂。

试验采用JF1-2聚痰酸高性能减水剂，其减水率为27%o(5)硅灰。

试验采用SF93硅灰，其SiO2含量为94.76%o(6)细骨料。

试验采用高品质机制砂、低品质机制砂和河砂，细骨料基本指标见表Io表1细骨料基本指标22.2混凝土配合比本次试验设计为C80机制砂高强高性能混凝土。

配合比设计依据JGJ/T281-2012《高强混凝土应用技术规程》等相关标准规范。

本次设土胶凝材料中硅酸盐水泥用量，故采用低水化热和低碱含量的P-O42.5水泥，且合理控制水泥用量，设定水胶比为0.18、0.21两种配合比进行比较，实现混凝土工作性、力学性能、耐久性及经济性的综合优化。

鉴于不同细骨料性能的区别及砂率变化对混凝土工作性能的影响，本次配合比设计对砂率也进行了变化调整，以便研究其对混凝土工作性和力学性的影响。

C80机制砂高强高性能混凝土配合比见表2o表2C80机制砂高强高性能混凝土配合比kg∕m32.3C80高强高性能混凝土试验依据表2中的配合比进行试验，对其新拌混凝土各项工作性能进行试验，结果见表3o表3C80机制砂高强高性能混凝土拌合物工作性能通过上述混凝土拌合物工作性能的各项试验结果可看出，相同配合比条件下，试配编号SP-I天然砂和SP-3高品质机制砂工作性能均良好，SP-5低品质机制砂出机坍落度及Ih经时损失稍差，其他各项工作性能良好。

试配编号SP-2天然砂和SP-4高品质机制砂工作性能均良好，SP-6低品质机制砂出机坍落度、Ih经时损失稍差，倒筒时间超过20s不同水胶比各项试验结果相近，由此可看出细骨o料品质对混凝土各项工作性能影响较大。

根据当前京津冀地材的情况，改善低品质机制砂混凝土更符合生产使用需要、更具有经济性。

浅谈在混凝土浇筑中粗细骨料的使用对混凝土工程质量的影响摘要:在建筑施工管理中混凝土质量是保证建筑施工质量的关键。

在影响混凝土质量的因素中，水泥和水是相对固定的条件，而粗骨料(卵石、碎石)、细骨料(砂)却总会在不同条件和环境之下而不同。

在建筑施工技术上，探讨粗骨料与细骨料活性的质量对钢筋的质量、硬度、变形能力和耐久性的关系，使我们可以在节能、保护环境的前提下，对增强钢筋的品质和整个施工的效率方面具有很大的作用。

关键字:粗骨料细骨料混凝土强度影响因素混凝土是指用水泥作胶凝物质，以砂、石作集料，与普通水泥(可含外加剂和掺合料)按比例配制后，经拌和而得的水泥混凝土，它应用于土木建筑。

而混凝土的产品质量和技术特性，很大程度上是由原料的特性以及相对含量所决定，同时与设计及施工的主要工艺手段(配制、拌和、捣实成型、养护等)有关系。

混凝土广泛应用于建筑、交通、水利等工程建设中，是工程结构的重要组成部份，其质量的优劣直接关系到钢筋混凝土构件的总体品质，而其原材料的优劣和选用是否恰当又直接关系到混凝土施工的品质。

所以，保证钢筋混凝土构件品质的一项关键性要素必须从其原材料的品质管理入手，原材料使用不正确将使得混凝土施工出现品质上的问题，从而直接关系到整体施工构件的品质。

关于这个问题现就对混凝土的粗骨料和细骨料的使用、粗骨料、细骨料的作用对混凝土工程质量的影响，作出分析和研究。

一、粗骨料(碎石、卵石)对混凝土的影响1.1骨料的分类普通混凝土，一般将粗骨料分成卵石与碎石二大类。

石子，是指由自然石块通过自然界的风化、雨水搬运，或分选、堆砌而产生的粒径超过4.75mm的细微粒。

根据其来源，可分成河卵石、海卵石、火山石子等多种。

以河卵石使用的较多。

碎石主要是通过将自然石块进行粉碎、筛选而制备的，也可将自然石子轧碎筛选而制备。

碎石、卵石的质量根据其大小尺寸分成单颗粒级和连续颗粒级，亦可按照要求选择将不同单级粒径的碎石、卵石等混合制成不同颗粒级别的石子。

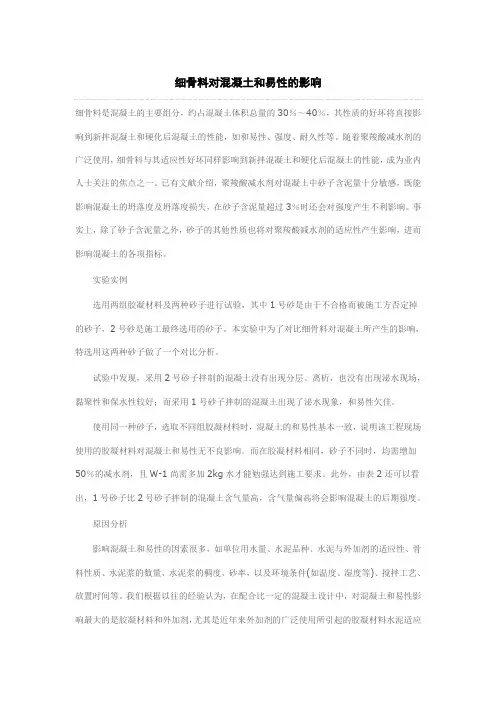

细骨料对混凝土和易性的影响细骨料是混凝土的主要组分，约占混凝土体积总量的30％～40％，其性质的好坏将直接影响到新拌混凝土和硬化后混凝土的性能，如和易性、强度、耐久性等。

随着聚羧酸减水剂的广泛使用，细骨料与其适应性好坏同样影响到新拌混凝土和硬化后混凝土的性能，成为业内人士关注的焦点之一。

已有文献介绍，聚羧酸减水剂对混凝土中砂子含泥量十分敏感，既能影响混凝土的坍落度及坍落度损失，在砂子含泥量超过3％时还会对强度产生不利影响。

事实上，除了砂子含泥量之外，砂子的其他性质也将对聚羧酸减水剂的适应性产生影响，进而影响混凝土的各项指标。

实验实例选用两组胶凝材料及两种砂子进行试验，其中1号砂是由于不合格而被施工方否定掉的砂子，2号砂是施工最终选用的砂子。

本实验中为了对比细骨料对混凝土所产生的影响，特选用这两种砂子做了一个对比分析。

试验中发现，采用2号砂子拌制的混凝土没有出现分层、离析，也没有出现泌水现场，黏聚性和保水性较好；而采用1号砂子拌制的混凝土出现了泌水现象，和易性欠佳。

使用同一种砂子，选取不同组胶凝材料时，混凝土的和易性基本一致，说明该工程现场使用的胶凝材料对混凝土和易性无不良影响。

而在胶凝材料相同，砂子不同时，均需增加50％的减水剂，且W-1尚需多加2kg水才能勉强达到施工要求。

此外，由表2还可以看出，1号砂子比2号砂子拌制的混凝土含气量高，含气量偏高将会影响混凝土的后期强度。

原因分析影响混凝土和易性的因素很多，如单位用水量、水泥品种、水泥与外加剂的适应性、骨料性质、水泥浆的数量、水泥浆的稠度、砂率，以及环境条件(如温度、湿度等)、搅拌工艺、放置时间等。

我们根据以往的经验认为，在配合比一定的混凝土设计中，对混凝土和易性影响最大的是胶凝材料和外加剂，尤其是近年来外加剂的广泛使用所引起的胶凝材料水泥适应性问题层出不穷。

但事实证明，细骨料的性质，以及细骨料与外加剂的适应性对混凝土的和易性也有很大的影响，有时能直接决定拌制的混凝土和易性的好坏。
