. '. 目录 中 文 一、安装要求……………………………………………………………………………………………………..1 二、开机准备……………………………………………………………………………………………………..1 三、操作顺序……………………………………………………………………………………………………..2 四、面板示意图及操作说明……………………………………………………………………………………..2 五、修改参数操作说明……………………………………………………..........................................................3 六、参数设置表…………………………………………………………………………………………………..5 七、故障代码说明………………………………………………………………………………………………..6 八、操作注意事项………………………………………………………………………………………………..6 九、维护与保养…………………………………………………………………………………………………..8 十、故障排除方法………………………………………………………………………………………………..9 十一、电器连接示意图…………………………………………………………………………………………..10 十二、风冷式冷冻机内部结构示图…………………………………… ……………………………………….11 十三、水冷式冷冻机内部结构示意图………………………………… …………………………….................12 十四、风冷式冷水机安装示意图………………………………………………………………………………..13 十五、水冷式冷水机安装示意图………………………………………………………………………………..14

感谢您选用“亨瑞达”冷冻机，为了您能正确高效的使用，请详细阅读说明 .

'. 书。注意：温度过低时，防止冷冻介质在设备中结冰损坏冷冻机。

一、 安装要求： 1、 冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所； 2、水冷式冷冻机，根据冷冻机制冷量选用匹配的冷却水塔。冷水机管路配管，请根据机身管路尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压超载，影响制冷效果及增加耗电量； 3、风冷式冷冻机，请必须安装在距离墙壁一米以上空间位置，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。 注：（1）电源负载及接地部分，请依照相关法规施工！ （2）新安装的冷冻机冷冻水管必须包保温层！

二、开机准备 首次运转冷冻机必须先检查下列事项是否正确： 1、电源电压及相数是否符合型号规格，请对照铭牌所示。[注：三相电源相位线分别为R、S、T，中性线（零线）N，接地导线为双色线用E表示；机内设有错、缺相保护器，当在第一次开机时出现电源故障报警时，可能出现错相保护，可将相线任意两相对换接妥后合上开关即可；单相电源相线为L，中线为N，地线为E。] 2、检查冷冻水管及冷却循环水管是否接通管路，并保持阀门打开；（请参考安装示意图） 3、先将冷冻水箱加满水或其它冷冻介质后方可启动水泵；（注：请根据要求来配用冷冻介质） 4、水冷式检查冷却水泵运行方向及水塔风机是否逆转（如水泵是三相，逆转须将电源相位线中任意二相对换，接妥后再把开关合上即可）。 . '. 三、操作顺序 1、首先打开冷冻、冷却管路阀门，保证水路畅通。 2、将总电源开关开启送上电源。 3、水冷式冷却水塔和冷却水泵不受本机控制时，先开启冷却水塔和冷却水泵，保证冷却水正常循环。

4、准备就绪后，按操作面板上的键开机，键开压缩机。再按键关机。

四、面板示意图及操作说明

1、常用界面： ①主界面： . '. ②报警界面： ③故障查询/复位： 注：查询故障后，先排除故障，才能复位。 2、 功能菜单： 在主界面按键进入功能菜单，功能菜单包含5项内容。 . '. 3、开机： ①打开冷冻机电箱内的空气开关，送上电源；

②开机准备就绪后，按操作面板上的键，冷冻水泵开始运行，键上指示灯亮；再按操作面板上的键（如一键启动设定为使用时，不需要按此键），键上的指示灯闪烁，经系统延时后，当实际温度大于设定温度+加载温差时，冷却风机或冷却水泵运行，系统延时后（10秒）压缩机

运行，键上的指示灯长亮，具体如以下控温逻辑。

4、温度设定： 在主介面中直接按或键将温度设定调到所需值，再按键确 . '. 认（或3秒内不操作），即可进行控制温度值设定。 5、关机：

关机时，按操作面板上的键，键上指示灯闪烁，系统延时后（10秒）压缩机停止，键上的指示灯闪烁，再延时后（10秒）冷却风机或冷却泵停止，系统延时后（10秒）冷冻泵停止，键上指示灯息灭，按键，键上的指示灯息灭。

控温逻辑：机组运行中，在升温过程中，当实际温度（PV）≥设定温度（SET）+加载温差时自动启动压缩机；在降温过程中，当实际温度（PV）＜设定温度（SET）-卸载温差时自动停止压缩机。℃

注意：如长时间不使用本设备时，请关闭设备总电源，并排掉水箱内或壳管式、板式蒸发器内的冷冻介质。 一键启动及外部控制设定方法； 同时按住up和ok键，输入密码1008，确定后进入厂家参数设定，确认后进入控制设置，更改一键启动为使用，报警运行使用，等。即可。

五、修改参数操作说明 1、用户设置 ①用户设置参数表 参数名称 出厂值 设定范围 备注 锁定温度 否 是～否 锁定设定温度 设定温度 12.0℃ -30～99.9℃ 受厂家参数最大＼最小值限制 . '. 调节对比度 32 20～44 调节液晶屏幕对比度 启停方式 本地 本地～远程 远程:可远程启停机组 屏保时间 0 0～255分钟 0:无屏保

②用户参数设置

2、厂家设置（出厂前已设置好，如无特殊需要，无需进行此项操作） ①厂家设置参数表 设置项 参数名称 出厂值 设定范围 备注

控制 设置

一键启动 禁用 禁用～使用 使用：按“启动”键开启，“压缩机”键无效

掉电记忆 禁用 禁用～使用 上电后是否保持断电前的工作状态

报警输出方式 有故障就输出 有故障就输出～消音后不输出 有故障就输出：故障存在继电器就有输出。 消音后不输出：消音后继电器不再输出。

水位低停水泵 停止 停止～不停 停止：发生水位低故障时停冷冻泵。 电流检测 禁用 禁用～使用 是否有电流检测模块 压机额定电流 0.3A 0～35.0A “电流检测”=“禁用” . '. 冷冻额定电流 0.3A 0～25.0A 时，不显示该项参数。 冷却额定电流 0.3A 0～25.0A

三相电源检测 禁用 禁用～使用 是否检测电源缺相、逆相故障 防冻/冷却过载 冷却过载 防冻～冷却过载 开关量DI1输入功能选择

温度 设置

加载偏差 1.0℃ 0～10.0℃ 开压缩机温度偏差 卸载偏差 1.0℃ 0～10.0℃ 关压缩机温度偏差 设定温度上限 50.0℃ 12.0～100.0℃ 用户设定温度的范围限

制 设定温度下限 7.0℃ -30.0～12.0℃

温度补偿 0.0℃ -9.9～9.9℃ 对出水温度进行补偿

低温保护 4.0℃ -30.0～99.9℃ 出水温度小于该设定值则报温度过低故障

超温预警 50.0℃ 0～99.9℃ 出水温度高于该设定值则报超温预警故障，不停机，可自动复位

超温报警 60.0℃ 0～99.9℃ 出水温度高于该设定值则报超温报警故障，不停机 超温回差 5.0℃ 0～99.9℃ 超温故障复位温差

时间 设置

冷冻启动延时 10秒 0～255秒 停机时冷冻泵延时停止 冷却启动延时 10秒 0～255秒 停机时冷却延时停止 能量调节周期 5秒 0～255秒 能量调节周期

压缩机保护 90秒 0～255秒 压缩机防频繁启动延时，压缩机两次启动间隔时间大于该值

一般故障消抖 2秒 0～255秒 一般故障持续该时间才认为故障有效

水流不足消抖 10秒 0～255秒 水流不足故障持续该时间才认为故障有效

水位消抖 10秒 0～255秒 水位故障持续该时间才认为故障有效

低压检测延时 60秒 0～255秒 压缩机运行到该时间后才检测低压输入 低压消抖 5秒 0～255秒 低压故障持续该时间才 . '. 认为故障有效

压机使用时间 0小时 0～9999小时 当压缩机累计运行时间大于该值时机组将无法开启，设定值为0时该参数无效

开关量 设置

压缩机高压 常闭 常开～常闭

开关量输入方式选择 压缩机低压 常闭 常开～常闭 压缩机过载 常闭 常开～常闭 水位开关 常闭 常开～常闭 水流开关 常开 常开～常闭 冷冻过载 常闭 常开～常闭 冷却过载 常开 常开～常闭 远程控制 常开 常开～常闭

②厂家菜单功能 在主界面下同时按和键，进入密码输入界面，按或键输入正确厂家密码（默认4561），按键移动密码位，输入完毕按键确认后进入厂家功能菜单。

③厂家参数设置

合集下载

海利HS28冷水机说明书

海利HS28冷水机说明书

海利HS28冷水机说明书海利HS28冷水机说明书，冷水机，冰水机，PCB冷水机，水循环冷水机，化工冷水机，化工冰水机，循环冷水机，电镀冷水机，电镀冰水机，激光冷水机，激光冰水机，低温冷水机，电泳冷水机，电泳冰水机，电镀氧化冷水机，镀膜冷水机，风冷式冷水机，水冷式冷水机，螺杆式冷水机，冷水机组，开放式冷水机，风冷冰水机，水冷冰水机。

不需要冷水塔的风冷式水循环装置。

(冷水塔内易混入杂质，灰尘造成冷却水循环回路堵塞，引起冷却能力下降)。

特点：1、风冷式冷水机杂质较差的环景2、风冷式冷水机zui适用于水质差的地域，可以节省冷水塔。

3、采取大容量冷凝器、炎热也能轻松运转。

水冷式冷水机需要配冷却塔水循环装置。

(水冷式冷水机zui低温度可以达到0下50度又叫低温冷冻机)特点：1、高品质压缩机作为工业冷水机的心脏(产地欧美日*压缩机，内置安全保掮，低噪音，省电耐用)。

2、海利HS28冷水机蒸发器内置自动补水装置，省去工程安装中的彭胀水箱方便安装及保养，适用于大温差小流量等特殊场合。

3、品牌水冷式冷水机冷凝器使用外螺纹铜管制作，散热量大，体积小巧。

运用CAD/CAM加工技术，配合CNC加工中心制作完成，结构紧凑，可靠性高，外形美观，节能。

4、海利HS28冷水机机组配置：配置单片式控制系统，内置压缩机干燥过滤器过及膨胀阀，维修手阀接口等装置，确保了机器可靠安全运居行方便了保养维修。

5、多功能工业冷水机多功能操作面板上装有电流表，控制系统保险，压缩机开关按钮，水泵开关按钮，电子温控制器，各项安全保掮故海利HS28冷水机系统的运作是通过三个相互的系统来工作的：制冷剂循环系统、水循环系统、电器自控系统。

制冷剂循环系统：蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，zui终制冷剂与水之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩(压力和温度增加),气态制冷剂通过冷凝器(风冷/水冷)吸收热量，凝结成液体。

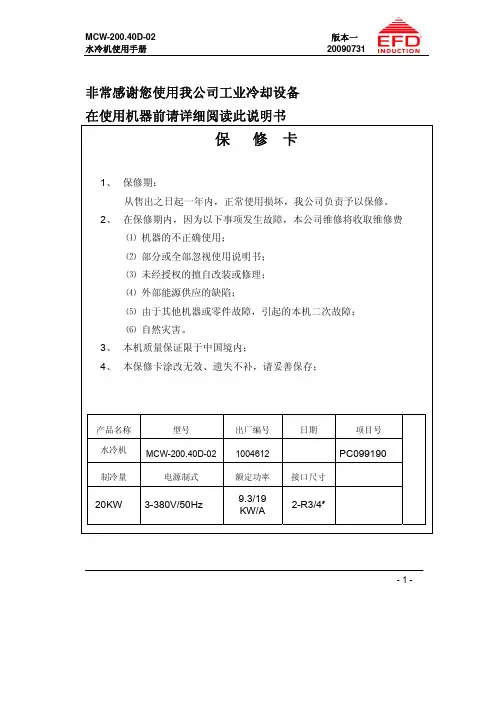

MCW-200.40D-02说明书(PC099190)

MCW-200.40D-02说明书(PC099190)

非常感谢您使用我公司工业冷却设备在使用机器前请详细阅读此说明书保修卡1、保修期：从售出之日起一年内，正常使用损坏，我公司负责予以保修。

2、在保修期内，因为以下事项发生故障，本公司维修将收取维修费⑴机器的不正确使用；⑵部分或全部忽视使用说明书；⑶未经授权的擅自改装或修理；⑷外部能源供应的缺陷；⑸由于其他机器或零件故障，引起的本机二次故障；⑹自然灾害。

3、本机质量保证限于中国境内；4、本保修卡涂改无效、遗失不补，请妥善保存；产品名称型号出厂编号日期项目号水冷机MCW-200.40D-021004612 PC099190 制冷量电源制式额定功率接口尺寸20KW 3-380V/50Hz 9.3/19KW/A2-R3/4″- 1 -- 2 -1. 概述本机是为淬火机床冷却或机床工作母机或 其它机械的液压站冷却降温、高速机械主轴冷却润滑、电主轴冷却、机床切削液、研磨 液恒温冷却等而设计制造的工业制冷设 备。

它能为上述场合提供高精度的温度 控制。

冷却介质温度和环境温度请勿超 出正常使用范围。

如图一：2. 搬运与安装⑴ 搬运过程中请勿倾斜超过45°，并请勿撞击，否则会引起制冷系统失效； ⑵ 必须使用机器上的起吊环起吊，否则可能损坏机器；⑶机器必须水平安装在没有阳光直射且远离热源的场所，如图二、图三：图三 ：避免阳光直射、远离热源图二 ：避免倾倒⑷本机是风冷制冷设备，必须保证机器四周通风良好，并远离灰尘，环境温度保持在10～40℃之间，湿度不大于RH90%；⑸机器周围要预留足够的维修空间。

3. 管路连接⑴水冷机必须按机器上的进出口方向配管，否则机器不能正常工作；⑵管路严格避免杂质，因为制冷机内部一旦进入杂质，容易降低制冷能力，并有可能造成液泵或制冷系统的故障；⑶冷却机外接管路口径不得小于冷却机的进出口口径，并尽量少用阀门、接头、缩短管路长度（阀门太多、管路太长会造成压力和流量的损失）；⑷管路中如果存在空气，会产生不规则的噪音，这时可以在系统管路的最高点进行排气，直到见不到任何气泡，噪音正常；⑸如果使用金属管路，为了防止能量损失，应做好保温措施。

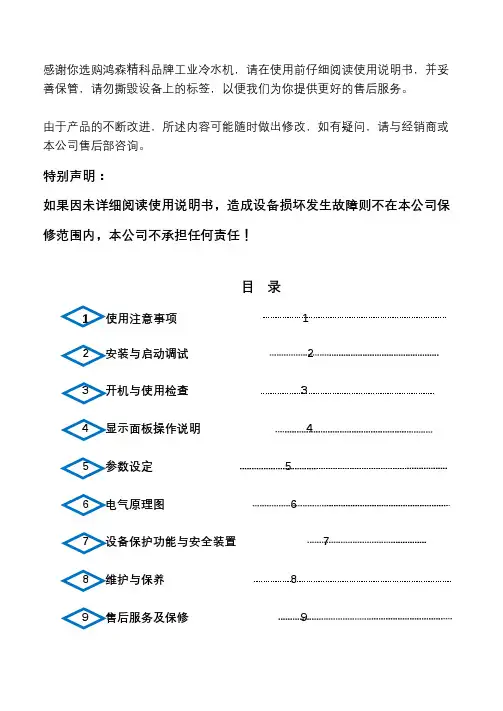

鸿森精科制冷机 全部型号操作说明
