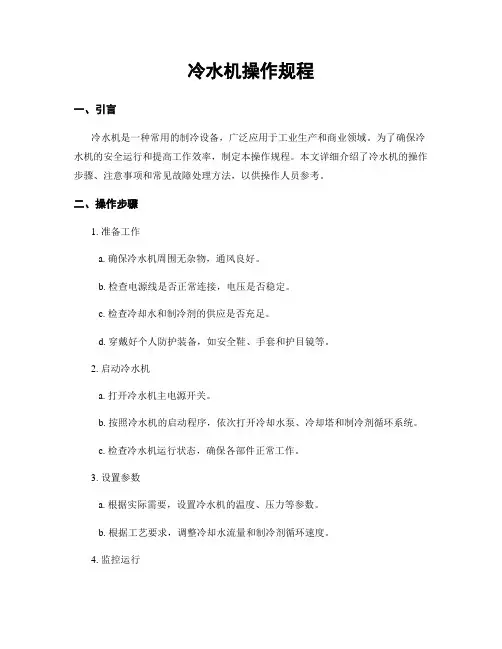

冷水机操作规程一、引言冷水机是一种常用的制冷设备，广泛应用于工业生产和商业领域。
为了确保冷水机的安全运行和提高工作效率，制定本操作规程。
本文详细介绍了冷水机的操作步骤、注意事项和常见故障处理方法，以供操作人员参考。
二、操作步骤1. 准备工作a. 确保冷水机周围无杂物，通风良好。
b. 检查电源线是否正常连接，电压是否稳定。
c. 检查冷却水和制冷剂的供应是否充足。
d. 穿戴好个人防护装备，如安全鞋、手套和护目镜等。
2. 启动冷水机a. 打开冷水机主电源开关。
b. 按照冷水机的启动程序，依次打开冷却水泵、冷却塔和制冷剂循环系统。
c. 检查冷水机运行状态，确保各部件正常工作。
3. 设置参数a. 根据实际需要，设置冷水机的温度、压力等参数。
b. 根据工艺要求，调整冷却水流量和制冷剂循环速度。
4. 监控运行a. 定期检查冷水机的运行状态，包括温度、压力、电流等指标。
b. 注意观察冷水机是否存在异常噪音、异味或漏水等情况。
c. 及时记录冷水机的运行数据，以备后续分析和维护。
5. 停机操作a. 在停机前，先关闭冷水机的制冷剂循环系统。
b. 关闭冷却塔和冷却水泵。
c. 最后关闭冷水机主电源开关。
三、注意事项1. 操作人员必须经过专业培训，并持有相关操作证书。
2. 操作前要仔细阅读冷水机的操作手册，了解其工作原理和安全注意事项。
3. 操作过程中，严禁随意更改冷水机的参数设置，以免引发故障或事故。
4. 注意定期检查冷水机的冷却水和制冷剂的供应情况，确保充足。
5. 如发现冷水机存在异常情况，应立即停机并联系维修人员进行检修。
6. 在操作过程中，注意个人安全，避免触摸冷水机的高压部件和旋转部件。
四、常见故障处理方法1. 冷水机无法启动a. 检查电源线是否接触良好，电压是否正常。
b. 检查冷却水泵和冷却塔的电源是否正常。
c. 检查制冷剂循环系统是否存在堵塞或泄漏。
2. 冷水机运行异常a. 检查冷水机的温度、压力和电流是否超出正常范围。

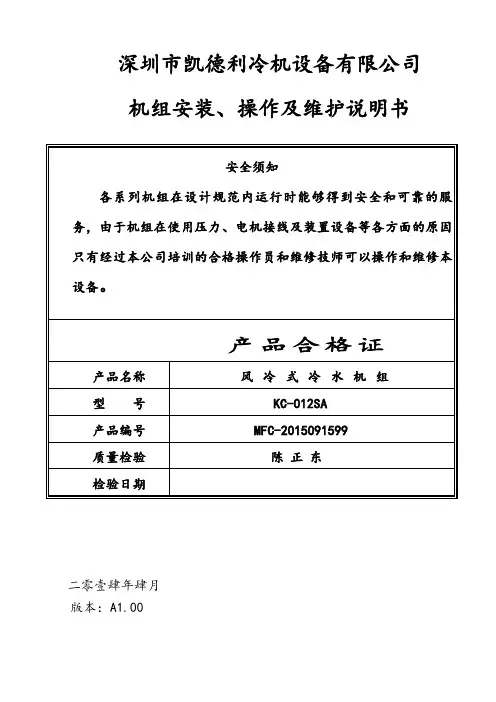

深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书二零壹肆年肆月版本：A1.00目录一、机组的适用范围 (1)二、规格 (1)三、安装说明 (1)四、操作说明 (1)1、使用操作…………………………………………………………………………………… .. 12、面板操作简介 (2)3、用户操作 (2)4、故障显示及排除 (2)五、故障排除 (3)六、保养 (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。
二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。
四﹑操作說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组控制﹕1、使用操作(面板图)本公司使用微电脑控制器，显示屏为模块式屏幕，。
显示界面的设计充分运用人类工程学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。
1．1>按键指示灯*COMP1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制.*COMP2* 压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RESET* 有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP* 机组运行指示灯,机组运行时此灯亮,否则灭.*0FF* 延时停机指示灯,延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERROR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯.*COMP2* 压缩机2运行指示灯2、面板操作键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度。

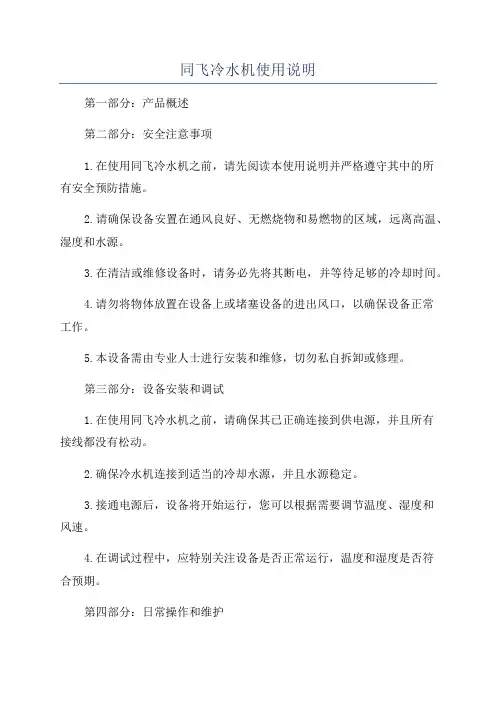

同飞冷水机使用说明第一部分：产品概述第二部分：安全注意事项1.在使用同飞冷水机之前，请先阅读本使用说明并严格遵守其中的所有安全预防措施。
2.请确保设备安置在通风良好、无燃烧物和易燃物的区域，远离高温、湿度和水源。
3.在清洁或维修设备时，请务必先将其断电，并等待足够的冷却时间。
4.请勿将物体放置在设备上或堵塞设备的进出风口，以确保设备正常工作。
5.本设备需由专业人士进行安装和维修，切勿私自拆卸或修理。
第三部分：设备安装和调试1.在使用同飞冷水机之前，请确保其已正确连接到供电源，并且所有接线都没有松动。
2.确保冷水机连接到适当的冷却水源，并且水源稳定。
3.接通电源后，设备将开始运行，您可以根据需要调节温度、湿度和风速。
4.在调试过程中，应特别关注设备是否正常运行，温度和湿度是否符合预期。
第四部分：日常操作和维护1.根据需要，您可以在设备上设置制冷和空调功能。
可以调节温度、湿度、风速和定时开关功能。
2.定期清洁过滤器，以确保设备的空气流通畅通。
如果发现过滤器堵塞，请及时更换。
3.定期检查冷却水源，确保其质量符合要求，如有必要，请进行清洗或更换。
5.定期清洁设备的外壳，并使用柔软的布进行擦拭，不要使用含有刺激性物质的清洁剂。
第五部分：疑难解答以下是可能出现的一些常见问题和解决方法：1.问题：设备无法启动。
解决方法：检查是否连接了正确的电源，并确保电源是否正常运行。
2.问题：设备声音很响。
解决方法：检查设备是否有异物卡住或需要清洁，同时检查设备的安装位置是否不稳定。
3.问题：设备运行一段时间后自动停止。
第六部分：售后服务结语本使用说明提供了关于同飞冷水机的安全注意事项、设备安装和调试、日常操作和维护的详细指南。
通过遵循指南中的建议和预防措施，您可以正确地使用和维护同飞冷水机，确保其长期稳定的运行和高效性能。

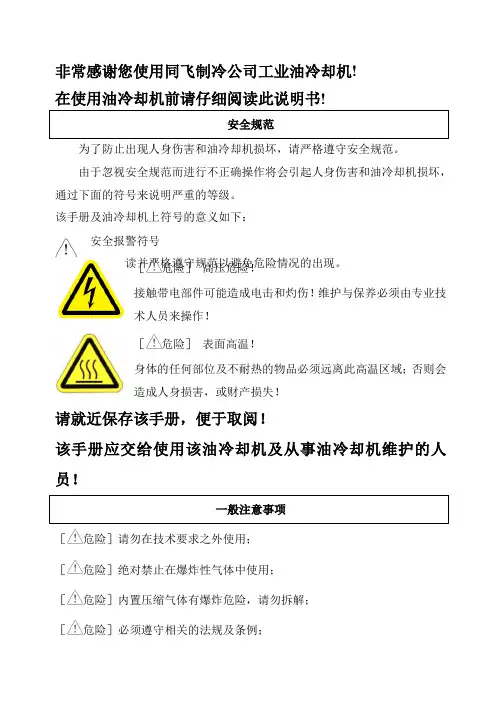

非常感谢您使用同飞制冷公司工业油冷却机!在使用油冷却机前请仔细阅读此说明书!为了防止出现人身伤害和油冷却机损坏，请严格遵守安全规范。
由于忽视安全规范而进行不正确操作将会引起人身伤害和油冷却机损坏，通过下面的符号来说明严重的等级。
该手册及油冷却机上符号的意义如下：［危险］ 高压危险！接触带电部件可能造成电击和灼伤！维护与保养必须由专业技术人员来操作！［危险］ 表面高温！身体的任何部位及不耐热的物品必须远离此高温区域；否则会造成人身损害，或财产损失！请就近保存该手册，便于取阅！该手册应交给使用该油冷却机及从事油冷却机维护的人员！［危险］请勿在技术要求之外使用； ［危险］绝对禁止在爆炸性气体中使用；［危险］内置压缩气体有爆炸危险，请勿拆解； ［危险］必须遵守相关的法规及条例；安全报警符号仔细阅读并严格遵守规范以避免危险情况的出现。
［警告］制冷剂泄漏时：○保持良好通风（有窒息的可能）；○不能与皮肤接触（有冻伤的可能）；［警告］发生异常时立即停止运转，查明原因之后进行适当处理；［注意］禁止在高温（环境温度高于45℃）、潮湿（有凝露）、极度灰尘、大量水蒸气、油雾及特殊气体中使用；［注意］请勿在油冷却机上放置重物；［危险］起吊时，经确认重量后务必使用油冷却机自身的起吊装置；［警告］起吊时避免人员靠近并防止倾倒；［注意］搬运时避免倾斜角度大于45°，防止压缩机故障。
［警告］严禁油冷却机油箱内带有油或者其他液体进行运输！！！［警告］油冷却机安装时，应调整好风换热器方向，以利通风并避免阳光直射；［警告］安装位置水平，并能支撑油冷却机重量（带脚轮的油冷却机，地面应平整、光洁）；［警告］油冷却机四周和上部应留出足够的空间（通常大于1米），以利于空气流动和油冷却机维修；［警告］请勿将油冷却机安装在落叶、昆虫或其他污物容易聚集的地方，以防阻塞风换热器；［警告］制冷量较大的油冷却机使用时，室内应装有风量合适的排风装置，以防室内空气温度升高影响油冷却机工作。

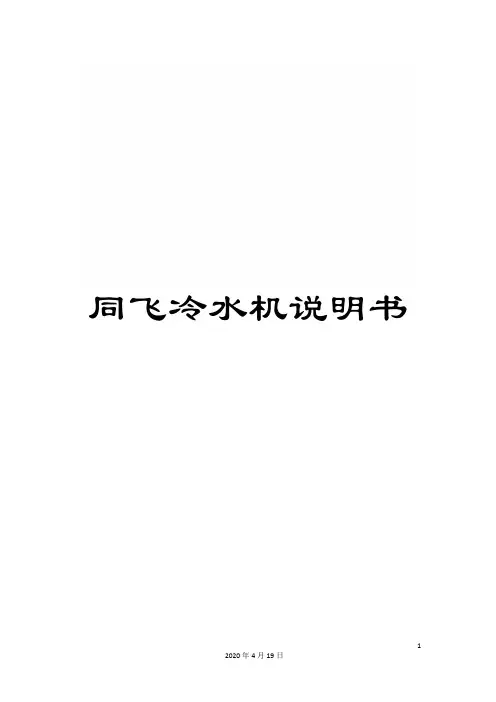

同飞冷水机说明书12020年4月19日非常感谢您使用同飞制冷公司工业冷却设备!在使用机器前请仔细阅读此说明书!安全规范为了防止出现人身伤害和产品损坏，请严格遵守安全规范。
由于忽视安全规范而进行不正确操作将会引起人身伤害和产品损坏。
经过下面的符号来说明严重的等级。
该手册及设备上符号的意义如下：安全报警符号仔细阅读并严格遵守规范以避免危险情况的出现。
［危险］高压危险！接触带电部件可能造成电击和灼伤！维护与保养必须由专业技术人员来操作！［危险］表面高温！身体的任何部位及不耐热的物品必须远离此高温区域；否则会造成人身损害，或财产损失！请就近保存该手册，便于取阅。
该手册应交给使用该产品及从事设备维护的人员。
- 1 -2020年4月19日［危险］请勿在技术要求之外使用； ［危险］绝对禁止在爆炸性气体中使用； ［危险］机器内有压缩气体，有爆炸危险，请勿拆解； ［危险］必须遵守相关的法规及条例；［警告］制冷剂泄漏时：○ 保持良好通风（有窒息的可能）；○ 不能与皮肤接触（有冻伤的可能）； ［警告］发生异常时立即停止运转，查明原因之后进行适当处理；［注意］禁止在高温（环境温度高于45℃）、潮湿（有凝露）、极度灰尘、大量水蒸气、油雾及特殊气体中使用；［注意］请勿在产品上放置重物；［危险］起吊时，经确认重量后务必使用产品自身的起吊装置；- 2 -2020年4月19日 ［警告］产品起吊时避免人员靠近并防止倾倒； ［注意］搬运时避免倾斜角度大于45°，防止压缩机故障。
［警告］严禁机器水箱内带有水或者其它液体进行运输！！！［警告］安装位置水平，并能支撑机组重量（带脚轮的产品，地面应平整、光洁）；［警告］设备四周和上部应留出足够的空间（一般大于1米），以利于空气流动和设备维修；［警告］请勿将设备安装在落叶、昆虫或其它污物容易聚集的地方，以防阻塞风换热器；［警告］设备安装时，应调整好风换热器方向，以利通风并避免阳光直射；［警告］制冷量较大的设备使用时，室内应装有风量合适的排风装置，以防室内空气温度升高影响精密冷却机工作。
冷水机使用说明一、产品简述冷水机是一种专业的制冷设备，用于产生低温水或冷水，广泛应用于工业、商业和家庭领域。
本产品采用先进的制冷技术，具有高效、环保、可靠等特点，是理想的冷却设备。
二、产品特点1.高效节能：冷水机采用节能制冷技术，能够提供稳定且高效的冷水供应，同时降低能耗。
2.精准控制：通过智能控制系统，用户可以按需设定温度范围和流量，实现精确的温控和流量控制，满足不同场景的需求。
3.安全可靠：冷水机配备多种安全保护装置，如过热保护、过流保护、相序保护等，保证设备运行的安全可靠性。
三、使用须知1.安装要求：冷水机应安装在通风良好、干燥且防尘的地方，防止异物进入设备内部。
同时，冷水机需要与供电回路连接，接线前请确保电源开关处于关闭状态。
2.电源要求：冷水机的电源应符合国家标准，并接地良好。
同时，为避免电网电压波动对设备造成损害，请配备稳压器或者电源清洁器。
3.启动前准备：在启动之前，请检查冷水机的各项参数是否正常，如供水温度、循环水流量等，确保设备能够正常运行。
4.启动操作：先打开电源，然后打开冷水机的主电源开关。
启动后，根据需要设定冷水温度和出水流量，由智能控制系统自动调节。
5.关机操作：先关闭冷水机的主电源开关，再关闭电源。
注意，冷水机应当定期进行清洗保养，确保设备的正常运行和寿命。
四、故障排除2.制冷效果不佳：如果冷水机出水温度较高或制冷效果不佳，请检查冷水机的制冷系统是否正常运行，是否需要添加冷媒等。
3.噪音过大：冷水机运行过程中出现噪音过大的情况，请确保设备的安装和连接是否牢固，是否有松动的部件需要调整。
五、安全保养1.定期清洗：为保证冷水机的制冷效果和安全运行，建议定期对设备进行清洗。
清洗前，请关闭设备电源，等待设备的温度下降，然后使用柔软的布料和中性洗涤剂进行清洗。
2.维护保养：长期使用冷水机后，应进行定期的维护保养，如润滑设备的轴承、清理设备的过滤器等。
3.注意安全：操作冷水机时，请务必注意安全，避免触摸高温部件，避免冷水喷溅。

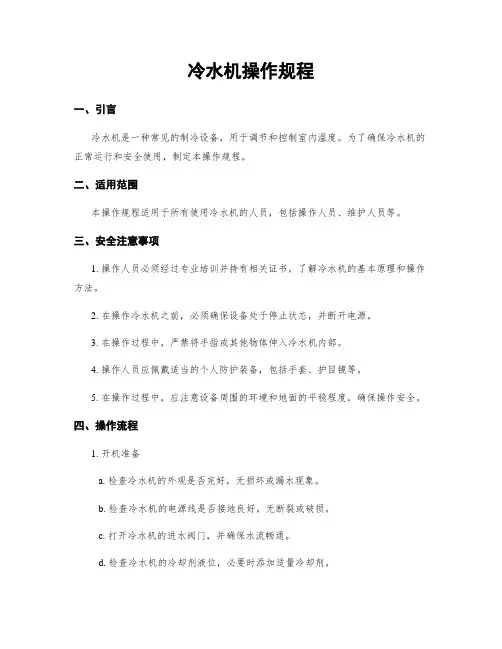

冷水机操作规程一、引言冷水机是一种常见的制冷设备，用于调节和控制室内温度。
为了确保冷水机的正常运行和安全使用，制定本操作规程。
二、适用范围本操作规程适用于所有使用冷水机的人员，包括操作人员、维护人员等。
三、安全注意事项1. 操作人员必须经过专业培训并持有相关证书，了解冷水机的基本原理和操作方法。
2. 在操作冷水机之前，必须确保设备处于停止状态，并断开电源。
3. 在操作过程中，严禁将手指或其他物体伸入冷水机内部。
4. 操作人员应佩戴适当的个人防护装备，包括手套、护目镜等。
5. 在操作过程中，应注意设备周围的环境和地面的平稳程度，确保操作安全。
四、操作流程1. 开机准备a. 检查冷水机的外观是否完好，无损坏或漏水现象。
b. 检查冷水机的电源线是否接地良好，无断裂或破损。
c. 打开冷水机的进水阀门，并确保水流畅通。
d. 检查冷水机的冷却剂液位，必要时添加适量冷却剂。
e. 连接冷水机的排水管道，确保排水通畅。
2. 启动冷水机a. 打开冷水机的电源开关，确保电源正常供应。
b. 按照冷水机的启动程序，依次打开冷却水泵、压缩机等设备。
c. 观察冷水机的运行状态，确保各个部件正常工作。
d. 根据需要，调节冷水机的温度和湿度设定值。
3. 运行监控a. 定期检查冷水机的运行状态，包括温度、压力、电流等参数。
b. 注意观察冷水机的报警系统，及时处理异常情况。
c. 定期清洁冷水机的过滤器和换热器，确保其正常运行。
d. 定期检查冷水机的冷却剂液位，必要时添加或更换冷却剂。
4. 关机操作a. 在停止使用冷水机之前，先关闭冷水机的电源开关。
b. 依次关闭冷却水泵、压缩机等设备。
c. 关闭冷水机的进水阀门，停止供水。
d. 清理冷水机周围的杂物，保持设备的整洁。
五、维护保养1. 定期检查冷水机的冷却水泵、压缩机等设备的工作状态，及时修理或更换损坏部件。
2. 定期清洁冷水机的冷凝器和蒸发器，确保其换热效果良好。
3. 定期检查冷水机的电气系统，确保电源线路正常，无漏电现象。
非常感谢您使用同飞制冷公司工业冷却设备! 在使用机器前请仔细阅读此说明书!为了防止出现人身伤害和产品损坏，请严格遵守安全规范。
由于忽视安全规范而进行不正确操作将会引起人身伤害和产品损坏。
通过下面的符号来说明严重的等级。
该手册及设备上符号的意义如下：［危险］ 高压危险！接触带电部件可能造成电击和灼伤！维护与保养必须由专业技术人员来操作！［危险］表面高温！身体的任何部位及不耐热的物品必须远离此高温区域；否则会造成人身损害，或财产损失！请就近保存该手册，便于取阅。
安全报警符号仔细阅读并严格遵守规范以避免危险情况的出现。
该手册应交给使用该产品及从事设备维护的人员。
［危险］请勿在技术要求之外使用；［危险］绝对禁止在爆炸性气体中使用；［危险］机器内有压缩气体，有爆炸危险，请勿拆解；［危险］必须遵守相关的法规及条例；［警告］制冷剂泄漏时：○保持良好通风（有窒息的可能）；○不能与皮肤接触（有冻伤的可能）；［警告］发生异常时立即停止运转，查明原因之后进行适当处理；［注意］禁止在高温（环境温度高于45℃）、潮湿（有凝露）、极度灰尘、大量水蒸气、油雾及特殊气体中使用；［注意］请勿在产品上放置重物；［危险］起吊时，经确认重量后务必使用产品自身的起吊装置；［警告］产品起吊时避免人员靠近并防止倾倒；［注意］搬运时避免倾斜角度大于45°，防止压缩机故障。
［警告］严禁机器水箱内带有水或者其他液体进行运输！！！［警告］安装位置水平，并能支撑机组重量（带脚轮的产品，地面应平整、光洁）；［警告］设备四周和上部应留出足够的空间（通常大于1米），以利于空气流动和设备维修；［警告］请勿将设备安装在落叶、昆虫或其他污物容易聚集的地方，以防阻塞风换热器；［警告］设备安装时，应调整好风换热器方向，以利通风并避免阳光直射；［警告］制冷量较大的设备使用时，室内应装有风量合适的排风装置，以防室内空气温度升高影响精密冷却机工作。
［危险］由专业技术人员按技术文件施工；［危险］电源接线参照具体章节（表一）选配；［危险］必须安装接地线；［警告］总电源必须匹配相应的断路器；［警告］水管耐压必须在1.0MPa以上；［注意］水管口径及长度必须与使用说明书相符。
［危险］连接的电源制式与产品标识相符；［注意］确认与机床主机的水路管道、电器连接正确无误；［注意］确认水箱中有足够的水，管路没有堵塞。
［危险］不能溅水或淋雨；［危险］禁止把手指或异物放入机器的内部；［危险］长期不用的水冷却机，初次启动时可能发生水泵启动困难，请轻轻拨动电机叶轮。
［危险］内部有带电、运转及高温部件，禁止不安装封面运行。
［危险］务必在通风良好的环境下操作；［危险］维护时务必切断电源，并在断电五分钟后操作；［注意］使用中性洗涤剂擦拭产品表面；［注意］每周清扫冷凝器过滤网（用水和毛刷清理），如下图图：过滤网的清理［注意］每两个月检查与水冷却机相连的过滤器，如果有异物请及时清理。
［注意］定期清理水箱内的污物，以保证制冷效果良好。
［注意］长时间停用，请排掉水冷却机中的水，并保证水冷却机干燥。
［注意］水冷却机每两个月换水一次（添加防腐剂除外）。
［注意］设备必须保存在温度0～55℃，湿度≤90%RH的环境中，并且避免阳光直射。
［注意］制冷机使用的海拔不超过3000米。
［注意］机器倾斜角度不大于15°。
在报废水冷却机时，请注意：［注意］此种机型制冷系统内充注氟利昂制冷剂，此制冷剂一旦泄漏后会对大气中的臭氧层产生破坏，近而造成温室效应。
［危险］当制冷剂一旦泄漏后，必须及时通风，否则会有中毒的危险。
［危险］电气控制系统的电解电容在焚烧时可能发生爆炸，而且系统内部的塑胶件焚烧时会产生有毒气体。
请作为工业垃圾进行处理1.水冷却机每运行500小时左右时，必须清理冷凝器过滤网，以免发生高压报警。
2水冷却机每运行1000小时，请清理管道过滤器，以免影响供水流量与供水压力。
3. 水冷却机的设计寿命：连续运转不小于30000小时。
目录1、概述 (6)2、型号说明 (6)3、储藏、运输与安装 (7)4、管路连接 (7)5、电气连接 (8)6、使用介质 (9)7、操作前的检查工作 (10)8、电脑板设置与操作 (10)9、备用保险管说明 (13)10、故障分析与排除 (14)11、电气原理图 (17)1、概述本机是为机床工作母机、高速机械主轴冷却润滑、电主轴冷却等而设计制造的工业制冷设备。
它能为上述场合提供高精度的温度控制。
冷却介质温度和环境温度请勿超出使用范围。
如图一。
图一：正常使用范围2、型号说明MCW - 35 C R - 01 F - 1225电源制式1225:1-220V/50HZ 1226:1-220V/60HZ3225:3-220V/50HZ 3226:3-220V/60HZ3415:3-415V/50HZ 1117:1-110V/50-60HZ用户特殊要求设计序号附加功能R:带加热功能 D:低温机型T:高精度机型 W:水冷方式风冷方式不表示结构形式A:不带水泵及水箱 B:带水泵不带水箱C:带水泵及水箱 D:带内外循环独立水泵及水箱制冷量（*100） 35*100=3500W产品名称 MCW 水冷却机3、储藏、运输与安装（1）搬运过程中请勿倾斜超过45°，并请勿撞击，否则会引起制冷系统失效，如图二：（2）必须使用水冷却机上的起吊环起吊，否则可能损坏机器。
（3）水冷却机必须水平安装在没有阳光直射且远离热源的场所，如图三：图二：避免倾倒图三：避免阳光直射、远离热源（4）本机是风冷制冷设备，必须保证机器四周通风良好并远离粉尘，环境温度保持在5～45℃，相对湿度不大于90%RH。
4、管路连接（1）水冷却机必须按机器上的进出口方向配管，否则机器不能正常工作。
（2）水管路严格避免杂质，因为水系统内部一旦进入杂质，容易降低制冷能力，并有可能造成水泵或制冷系统的故障。
（3）管路连接：水冷却机与机床主机的连接方法如图四：图四：水冷却机的连接（4）水冷却机外接管路口径不得小于水冷却机的进出口口径，并尽量少用阀门，缩短管路长度（阀门太多、管路太长会造成压力和流量的损失）。
管路配管阻抗计算公式如下：P=6.07*V*Q*L/D4V：黏度系数（cSt）Q：流体流量（L/min）L：管路长度（m）D：管路内径（mm）（5）管路中如果存在空气，会产生不规则的噪音，这时可以在系统管路的最高点进行排气，直到见不到任何气泡，噪音正常。
（6）如果使用金属管路，为了防止能量损失，应做好保温措施。
5、电气连接（1）配线时请参照机器上的配线标识，使用三相电源的，如图五。
图五：电气接线方法（2）使用单相电源的机器，电源为L、N、PE。
（3）以上接线图仅作为接线参考，具体电源接线以实际机器接线标识为准。
（4）电源线径选择（铜线）：表一：电源线径表※本数据仅供参考※电源线必须使用国标电缆※机器额定电流参见设备铭牌（5）电源主回路必须安装合适的断路器，并保证接地良好。
（6）电源电压允许波动小于±10%，频率波动小于±1Hz，并远离电磁干扰源。
（7）信号端子的连接：（适用于带信号端子机型）正常工作时，信号端子J4-1与J4-2断开，J4-1与J4-3闭合；报警（包括停机）时，信号端子J4-1与J4-2闭合，J4-1与J4-3断开。
信号触点逻辑表：（8）机外控制端子：机器提供一对机外控制输入端子。
当控制模式设置为“机外控制”模式时，端子短接后机器自动工作，断开则机器停机。
［注意］此对端子禁止连接有源信号，否则会造成控制器损坏！6、使用介质（1）水冷却机必须使用软化水作为冷却介质，必要时应按一定比例添加防腐剂、灭藻剂、防锈剂、防冻剂。
（2）水冷却机冷却介质中不得含有固体杂质，否则可能损坏机器。
［警告］：本机禁止使用下列液体：a)药品、食品液体b)酒精、丙酮等易燃液体c)油及油基液体7、操作前的检查工作（见右图）（1）加水应达到高低液位之间（液位计的1/3～2/3）在第一次加水和更换新水后，都要慢慢拧松水泵的排气螺堵，直到稳定的水涌出排气螺堵，然后拧紧排气螺堵，排尽水泵中的空气才能启动使用，否则会损坏水泵。
（2）检查管路连接是否正确，不得有跑冒滴漏现象。
（3）带水泵不带水箱的水冷却机首次使用前，应由进水口向机内加水，防止泵内有空气，水泵吸水困难。
（4）检查电器连接是否正确。
8、电脑板设置与操作（1）面板特征、按键以及指示灯含义按键说明：指示灯说明：（2）机器设置流程图注意：修改参数后一定要按设置键〈SET〉进入下一步，同时保存上一个设置参数，按停止键〈STOP〉可以退出设置模式，但是不保存上一个设置参数。
（3）操作机器设置参数推荐值：（用户可根据实际情况进行更改）①开机：在手动模式，按启动键〈START〉进入工作状态，此时循环泵开始工作，制冷进入延时状态，三分钟后，如果液温高于设置温度制冷开始工作；反之停止制冷。
②停机：按停止键〈STOP〉，机器停止工作。
③运行时间显示：当机器处于运转状态时，按键或者键、显示本次机器运行时间及温度界面如下：9、备用保险管说明在机器的电器箱内留有备用保险管，此保险管为控制回路（AC220V、AC24V）使用，额定电流为5A，当此保险管熔断后设备会停止工作，此时需要检查电气线路确认无误后更换即可。
10、故障分析与排除第一节翅片式冷凝器的清理建议每3个月清理一次翅片式冷凝器。
（当翅片式冷凝器使用在高温、高湿或有油污的环境中时，请根据实际脏堵情况缩短清理的间隔时间）一、当翅片式冷凝器只有少量灰尘及毛絮时，使用压缩空气反方向（翅片式冷凝器进风相反的方向）吹出灰尘及毛絮，注意不要碰倒翅片；二、当翅片式冷凝器表面有大量油污或结垢严重，不能用压缩空气清理干净时，如下图：（未清理前的翅片）请使用空调专用清洗液清洗。
（不能用洗涤灵及其它非空调专用清洗液清洗，以免腐蚀翅片造成泄漏）以涤尘高级空调翅片清洗液”为例，清洗剂使用方法如下：当环境温度30℃以下，直接喷洒本空调清洗剂至湿透，当环境温度30℃以上时，先用自来水将翅片(或盘管)浇湿，然后再喷洒清洗剂至足量。
3-5分钟后清洗剂自动发泡将脏物清洗从翅片缝排出，发泡完后，用自来水将残余泡沫及翅片残留清洗剂冲洗干净即可。
（五分钟后用清水冲洗翅片3次，清洗完毕）清洗过程注意事项：1、喷洒药水前注意自身防护，比如戴上口罩，穿上防护服；2、喷洒药水过程中，由于药水具有腐蚀性，所以尽量避免喷洒到机器底面的电机上，尤其是电机的接线盒部位以及电源线部位。
假如喷上后，尽快用清水清洗干净；3、冷凝器清理完毕后，一定要把整机清理干净，包括机器的底板，电机的外表面，管路的外表面。
第二节水冷却机循环水系统的防冻水冷却机长时间停用或在环境温度低于2℃时停机较长时间时必须按以下步骤将设备内部的水放尽，并保证机器干燥。
