井温测井资料在测井解释中的分析应用

摘要：井温测井是一种传统的测井方法，反映的是井筒钻井液的温度及钻井液的电阻率，在油气田勘探开发中应用较广，具有重要意义。在测井过程中进行井温测井，并对其曲线特征进行分析研究，以多年来的井温测井经验作为出发点，可以辅助判断油气水的分析及储层解释评价。该技术在研究区测井解释工作中取得了良好的效果。

关键词：井温；天然气；地温梯度；储层评价

引言

处于相对稳定状态下的一口井，当井筒内外出现流体变化时，井自身的温度场就会因干扰而引起相应变化。利用井温测井曲线，可以获得真实反应上述变化的准确数据。当储层段有流体进入井筒时，此处井温要高于同条件下的非产液层的井温。当储层流体性质为天然气时，气体从高压状态储层进入较低压力状态井筒时，会在出气口附近形成局部低温负异常。储层岩性变化也会引起井温异常。因此利用井温测井可以辅助判断油气水的分析及储层评价。

1、井温测井的应用原理

井温测井可以进行地温梯度的测量，又称为热测井，是一种传统的测井方法。井温测井是根据钻孔内温度随深度变化的规律来研究地质构造、岩层性质、寻找有用矿产以及检查钻孔技术状况的测井方法。它的应用非常广泛，可以在注入井中寻找注入井段，在产液井中寻找产液井段；可以评价压裂酸化施工的效果；可以通过邻井的井温测量检查热力采油井注蒸汽的效果[1]。通过研究地温梯度，在裸眼井中，根据含气储层被钻穿时气体膨胀的吸热效应寻找天然气层，利用热水层的温度异常寻找热水层；在套管井中，可根据水泥胶结时的散热效应检查石油钻孔的固井质量、确定漏水层位置等[2]。

储层流体对井温具有一定影响。当地层有液体产出时，该处井温要高于相同条件下非产液层的井温。流进井筒的产液温度虽然可能会有差异，但产层上方的井温曲线最终都位于井温梯度线的上方。当自由气从高压储层进入较低压力井筒时，会在出气口附近形成局部负异常，产气量越大，低温异常越大，而水层情况则恰恰相反。因此利用井温测井可以辅助判断油气水的分析[3]。

技术研究

72 2017年第9期

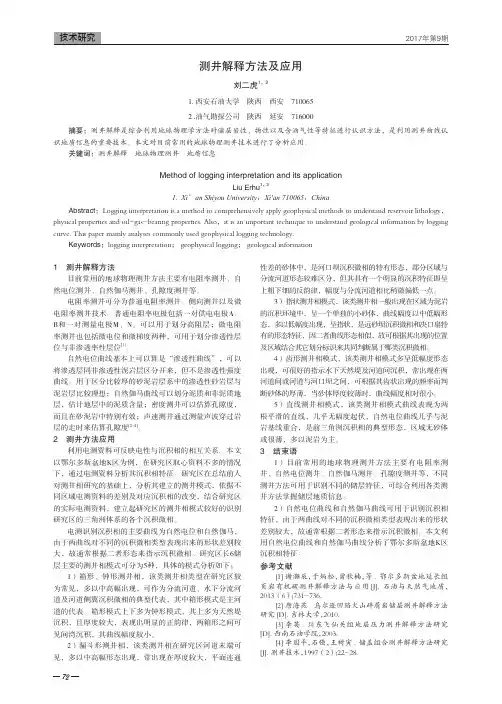

1 测井解释方法目前常用的地球物理测井方法主要有电阻率测井、自然电位测井、自然伽马测井、孔隙度测井等。电阻率测井可分为普通电阻率测井、侧向测井以及微电阻率测井技术。普通电阻率电极包括一对供电电极A、B和一对测量电极M、N。可以用于划分高阻层；微电阻率测井也包括微电位和微梯度两种，可用于划分渗透性层位与非渗透率性层位[1]。自然电位曲线基本上可以算是“渗透性曲线”，可以将渗透层同非渗透性泥岩层区分开来，但不是渗透性强度曲线。用于区分比较厚的砂泥岩层系中的渗透性砂岩层与泥岩层比较理想；自然伽马曲线可以划分泥质和非泥质地层，估计地层中的泥质含量；密度测井可以估算孔隙度，而且在砂泥岩中特别有效；声速测井通过测量声波穿过岩层的走时来估算孔隙度[2-4]。2 测井方法应用利用电测资料可反映电性与沉积相的相互关系。本文以鄂尔多斯盆地K区为例，在研究区取心资料不多的情况下，通过电测资料分析其沉积相特征。研究区在总结前人对测井相研究的基础上，分析其建立的测井模式，依据不同区域电测资料的差别及对应沉积相的改变，结合研究区的实际电测资料，建立起研究区的测井相模式较好的识别研究区的三角洲体系的各个沉积微相。电测识别沉积相的主要曲线为自然电位和自然伽马，由于两曲线对不同的沉积微相类型表现出来的形状差别较大，故通常根据二者形态来指示沉积微相。研究区长6储层主要的测井相模式可分为5种，具体的模式分析如下：1）箱形、钟形测井相，该类测井相类型在研究区较为常见，多以中高幅出现，可作为分流河道、水下分流河道及河道侧翼沉积微相的典型代表，其中箱形模式是主河道的代表。箱形模式上下多为钟形模式，其上多为天然堤沉积，且厚度较大，表现出明显的正韵律，两箱形之间可见间湾沉积，其曲线幅度较小。2）漏斗形测井相，该类测井相在研究区河道末端可见，多以中高幅形态出现，常出现在厚度较大，平面连通性差的砂体中，是河口坝沉积微相的特有形态，部分区域与分流河道形态较难区分，但其具有一个明显的沉积特征即呈上粗下细的反韵律，幅度与分流河道相比稍微偏低一点。3）指状测井相模式，该类测井相一般出现在区域为泥岩的沉积环境中，呈一个单独的小砂体，曲线幅度以中低幅形态，多以低幅度出现，呈指状，是远砂坝沉积微相和决口扇特有的形态特征，因二者曲线形态相似，故可根据其出现的位置及区域结合其它划分标识来共同判断属于哪类沉积微相。4）齿形测井相模式，该类测井相模式多呈低幅度形态出现，可很好的指示水下天然堤及河道间沉积，常出现在两河道间或河道与河口坝之间，可根据其齿状出现的频率而判断砂体的厚薄，当砂体厚度较薄时，曲线幅度相对很小。5）直线测井相模式，该类测井相模式曲线表现为两根平滑的直线，几乎无幅度起伏，自然电位曲线几乎与泥岩基线重合，是前三角洲沉积相的典型形态，区域无砂体或很薄，多以泥岩为主。3 结束语1）目前常用的地球物理测井方法主要有电阻率测井、自然电位测井、自然伽马测井、孔隙度测井等，不同测井方法可用于识别不同的储层特征，可综合利用各类测井方法掌握储层地质信息。2）自然电位曲线和自然伽马曲线可用于识别沉积相特征，由于两曲线对不同的沉积微相类型表现出来的形状差别较大，故通常根据二者形态来指示沉积微相。本文利用自然电位曲线和自然伽马曲线分析了鄂尔多斯盆地K区沉积相特征。参考文献[1]谢灏辰，于炳松，曾秋楠，等. 鄂尔多斯盆地延长组页岩有机碳测井解释方法与应用[J]. 石油与天然气地质，2013（6）：731-736.[2]唐海燕. 乌尔逊凹陷火山碎屑岩储层测井解释方法研究[D].吉林大学，2010.[3]李英. 川东飞仙关组地层压力测井解释方法研究[D].西南石油学院，2003.[4]李国平，石强，王树寅. 储盖组合测井解释方法研究[J]. 测井技术，1997（2）：22-28.测井解释方法及应用刘二虎1，21. 西安石油大学 陕西 西安 7100652 .油气勘探公司 陕西 延安 716000摘要：测井解释是综合利用地球物理学方法对储层岩性、物性以及含油气性等特征进行认识方法，是利用测井曲线认识地质信息的重要技术。本文对目前常用的地球物理测井技术进行了分析应用。关键词：测井解释 地球物理测井 地质信息Method of logging interpretation and its applicationLiu Erhu1，21. Xi’an Shiyou University，Xi'an 710065，ChinaAbstract：Logging interpretation is a method to comprehensively apply geophysical methods to understand reservoir lithology，physical properties and oil-gas-bearing properties. Also，it is an important technique to understand geological information by logging curve. This paper mainly analyses commonly used geophysical logging technology.Keywords：logging interpretation； geophysical logging； geological information

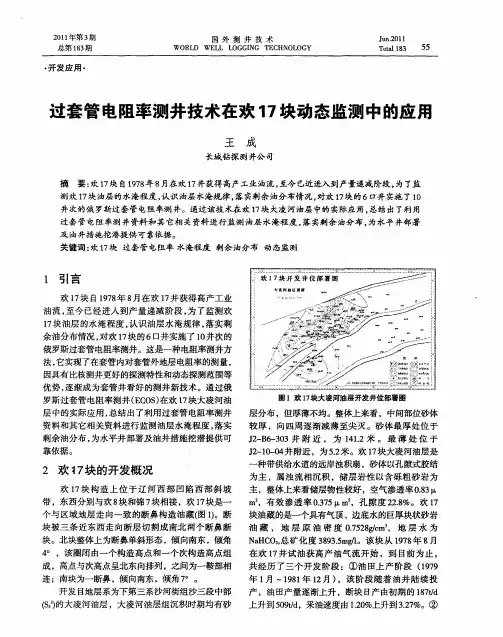

２０１１年第３期　总第１８３期　国外测井技术　ＷＯＲＬＤ　ＷＥＬＬ　Ｌ０ＧＧＩＮＧ　ＴＥＣＨＮ０Ｌ０ＧＹ　Ｊｕｎ．２０ｌ　ｌ　Ｔ０ｔａｌ１８３　５５　

・开发应用・　

过套管电阻率测井技术在欢１　７块动态监测中的应用　

王　成　

长城钻探测井公司　

摘要：欢１７块自１９７８年８月在欢１７井获得高产工业油流，至今已近进入到产量递减阶段，为了监　

测欢１７块油层的水淹程度，认识油层水淹规律，落实剩余油分布情况，对欢１７块的６口井实施了１０　井次的俄罗斯过套管电阻率测井。通过该技术在欢１７块大凌河油层中的实际应用，总结出了利用　

过套管电阻率测井资料和其它相关资料进行监测油层水淹程度，落实剩余油分布，为水平井部署　及油井措施挖潜提供可靠依据。　

关键词：欢１７块过套管电阻率水淹程度剩余油分布动态监测　

１引言　

欢１７块自１９７８年８月在欢１７井获得高产工业　油流，至今已经进入到产量递减阶段，为了监测欢　

１７块油层的水淹程度，认识油层水淹规律，落实剩　

余油分布情况，对欢１７块的６口井实施了１０井次的　俄罗斯过套管电阻率测井。这是一种电阻率测井方　

法，它实现了在套管内对套管外地层电阻率的测量，　因具有比核测井更好的探测特性和动态探测范围等　

优势，逐渐成为套管井看好的测井新技术。通过俄　罗斯过套管电阻率测井（ＥＧＯＳ）在欢１７块大凌河油　

层中的实际应用，总结出了利用过套管电阻率测井　资料和其它相关资料进行监测油层水淹程度，落实　

剩余油分布，为水平井部署及油井措施挖潜提供可　靠依据。　

２欢１　７块的开发概况　

欢１７块构造上位于辽河西部凹陷西部斜坡　带，东西分别与欢８块和锦７块相接，欢１７块是一　个与区域地层走向一致的断鼻构造油藏（图１）。断　块被三条近东西走向断层切割成南北两个断鼻断　

块。北块整体上为断鼻单斜形态，倾向南东，倾角　

４。，该圈闭由一个构造高点和一个次构造高点组　成，高点与次高点呈北东向排列，之间为一鞍部相　

连；南块为一断鼻，倾向南东，倾角７。。　

测井资料解释中普通电阻率测井曲线应用探讨

普通视电阻率测井在划分钻井地质剖面和判断岩性等工作中起着重要的作用，延长测井采用0.5米、2.5米、4米视电阻率测井组合来测量电阻率。主要用于定性划分岩石类型和判定砂岩的含油、含水性能。

标签：普通电阻率测井概念；曲线特点；曲线在资料解释中的应用

1 普通电阻率测井的概念

普通电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，测量两测量电极间的电位差，进而将电位差转换为电阻率。所以只要测出各种介质中的电场分布特点就可确定介质的电阻率。普通电阻率测井在划分钻井地质剖面和判断岩性等工作中起着重要的作用，所测量的参数是岩石的电阻率。

2 普通电阻率曲线特点

一般情况下，泥岩、页岩、煤表现为高电阻，砂岩中等～略低电阻，凝灰岩低电阻。但仅根据4米视电阻率数值的大小，并不能准确判定它所反映的岩石性质，因为砂岩含油时电阻会上升，含水时电阻会下降，油层粒度较细、地层水矿化度较高或泥浆侵入较深时电阻率也较低。这种视电阻率解释的多义性，必须用其他测井曲线来弥补。不同的地区根据自己的地层特征选择最适合自己的电极系，延长测井采用0.5米、2.5米、4米电阻率测井组合来测量电阻率，单位都是Ω.m。主要用于定性划分岩石类型和判定砂岩的含油、含水性能。0.5米电位曲线，测量地层的侵入带电阻率。2.5米底部梯度视电阻率曲线用于地层对比，划分储集层，基本反映地层真电阻率，恢复地层剖面。

3 在资料解释中，普通电阻率曲线的应用

延长油田综合测井系列：重点反映目的层段钻井剖面的地层特征。比例尺1：200。由自然伽马、自然电位、微电极、声波时差、双感应-八侧向、视电阻率（4米、2.5米、0.5米）、井径曲线组成。

标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部）。多用于盆地宏观地质研究。比例尺1：500。由2.5米电阻率、自然伽马、自然电位、井径、声波时差曲线组成。
