三电平光伏并网逆变器的设计和仿真
三电平光伏并网逆变器是一种逆变器，可将光伏发电系统产生的直流电转换为交流电并注入电网中。相较于传统的两电平逆变器，三电平逆变器具有较低的谐波畸变、较高的效率以及较低的损耗。本文将主要介绍三电平光伏并网逆变器的设计和仿真。
首先，我们需要了解三电平光伏并网逆变器的工作原理。该逆变器采用全桥拓扑结构，通过PWM控制技术将直流电转化为交流电。在三电平拓扑中，单个逆变器开关可以处于三个可能的状态之一，产生三个不同的输出电平。通过合理的控制逆变器开关状态，可以实现更接近纯正弦波形的输出。
接下来，我们需要进行三电平光伏并网逆变器的设计。设计的关键步骤包括选择逆变器拓扑、选择开关器件以及设计控制策略。逆变器拓扑的选择可以参考现有的研究成果和文献，如全桥拓扑、H桥拓扑等。开关器件的选择需要考虑功率损耗、效率、成本等因素。对于控制策略的设计，可以采用比例积分控制器，根据输入输出电流电压进行调节和控制。
设计完成后，我们可以使用电路仿真软件进行三电平光伏并网逆变器的仿真。常用的电路仿真软件包括PSIM、Simulink等。通过仿真，可以验证逆变器的性能以及输出波形是否满足要求。在仿真过程中，需要输入逆变器的直流电源电压、负载的电阻值以及逆变器的控制信号等参数，以获取准确的仿真结果。
总结起来，三电平光伏并网逆变器的设计和仿真需要进行逆变器拓扑选择、开关器件选择以及控制策略设计等关键步骤，并可以通过电路仿真软件进行验证。这种逆变器在光伏发电系统中具有重要的应用价值，可以提高发电系统的效率和稳定性。
t型三电平逆变器中点平衡电路
T型三电平逆变器由两个半桥逆变器组成，每个半桥逆变器由两个开关管和两个电容组成。其中一个半桥逆变器的电容连接在直流电源的正极，另一个半桥逆变器的电容连接在直流电源的负极。逆变器的交流输出由两个半桥逆变器的输出端连接而成。中点平衡电路则位于两个半桥逆变器的电容之间，其作用是平衡两个电容的电压，从而确保逆变器的正常工作。
中点平衡电路通常由电阻、电容和开关管组成。当两个半桥逆变器的开关管切换时，电容上的电压会发生变化。中点平衡电路通过控制开关管的导通和截止，将电容上的电压保持在一个合适的范围内，避免电容电压过高或过低导致逆变器的故障。
在T型三电平逆变器中，中点平衡电路的设计和控制至关重要。合理选择电阻和电容的数值，能够有效平衡电容电压，提高逆变器的性能和稳定性。同时，中点平衡电路的控制策略也需要考虑逆变器的工作条件和负载要求。例如，在逆变器输出电压需要调节的情况下，中点平衡电路需要相应地调整电容电压，以实现输出电压的精确控制。
T型三电平逆变器中点平衡电路的应用十分广泛。它可以用于工业领域中的电力变换和变频调速系统中。逆变器将直流电源转换为交流电源，使得电动机等交流负载能够得到驱动。中点平衡电路的存在确保了逆变器的正常工作，提高了系统的可靠性和稳定性。此外，中点平衡电路还可以减小逆变器的谐波失真，提高电能的质量，降低对电网的干扰。
T型三电平逆变器中点平衡电路是该逆变器中的重要组成部分，它通过平衡电容电压，确保逆变器的正常工作。中点平衡电路的设计和控制对于逆变器的性能和稳定性至关重要。该电路在电力转换和变频调速系统中有着广泛的应用。通过对中点平衡电路的研究和优化，我们可以进一步提高逆变器的效率和可靠性，推动电力电子技术的发展。
T型三电平整流-逆变系统的数学模型与控制方法研究
张亦凡
【摘 要】为实现单位功率因数工作,维持母线电压及上下电容电压平衡,维持负载端电压稳定,对T型三电平三相整流-逆变系统进行初步研究.分别建立了三电平整流器及三电平逆变器的数学模型,并设计了相应的控制系统及控制参数.通过仿真,验证了控制策略及参数的正确性.
【期刊名称】《煤矿机电》
【年(卷),期】2014(000)003
【总页数】6页(P17-22)
【关键词】T型三电平整流器;T型三电平逆变器;数学模型;控制仿真
【作 者】张亦凡
【作者单位】中国煤炭科工集团上海研究院,上海201401
【正文语种】中 文
【中图分类】TP273
0 引言
目前煤矿用设备对其运行和控制有较高的要求，同时还要适应煤矿复杂的生产环境，满足煤矿生产安全、可靠、高效等特殊要求，故矿用变频器已成为煤矿生产中重要的控制设备。T型三相三电平整流-逆变系统如图1所示，它不仅能满足多种负载的逆变要求，而且能同时实现网侧的功率因数控制，谐波污染小，对改善电网质量有重要意义［1］。近年来，随着煤矿应用领域对大功率的要求，多电平结构受到越来越多的关注，目前以三电平结构最为常见。它又分为二极管钳位、飞跨电容、T型［2］等结构类型，其中T型结构在中低频应用场合整体效率较高［3］，得到了广泛的应用。
图1 三电平整流-逆变系统
本文以T型三电平三相整流-逆变系统为研究对象，推导了系统的动态数学模型，设计了系统的控制参数，实现了功率因数、母线电压、电容均压、逆变输出电压的控制。
1 T型三电平变流器数学模型
图2所示为T型三电平整流器的原理图。为了实现对它的精确控制，必须建立它的动态数学模型。根据变换器建模理论［4］，首先建立T型三电平整流器的开关周期平均模型。图2中虚线框中的部分可以用如图所示的三个单刀三掷的开关网络来代替，如图3所示。前面图1中，L1=L2=L3=L，L4=L5= L6=L'，C1=C2=C;图2中R1=R2=R。
２０１４年第３期 煤矿机电 ・１７・

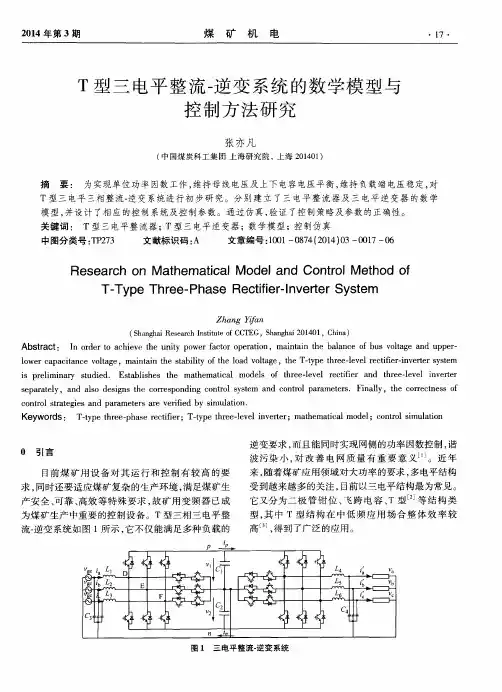

Ｔ型三电平整流一逆变系统的数学模型与
控制方法研究
张亦凡
（中国煤炭科工集团上海研究院，上海２０１４０１）
摘要： 为实现单位功率因数工作，维持母线电压及上下电容电压平衡，维持负载端电压稳定，对
Ｔ型三电平三相整流 逆变系统进行初步研究。分别建立了三电平整流器及三电平逆变器的数学
模型，并设计了相应的控制系统及控制参数。通过仿真，验证了控制策略及参数的正确性。
关键词： Ｔ型三电平整流器；Ｔ型三电平逆变器；数学模型；控制仿真
中图分类号：ＴＰ２７３ 文献标识码：Ａ 文章编号：１００１—０８７４（２０１４）０３－００１７—０６
Ｒｅｓｅａｒｃｈ ｏｎ ＭａｔｈｅｍａｔｉｃａＩ ＭｏｄｅＩ ａｎｄ ＣｏｎｔｒｏＩ Ｍｅｔｈｏｄ ｏｆ
Ｔ－－Ｔｙｐｅ Ｔｈ ｒｅｅ－－Ｐｈａｓｅ Ｒｅｃｔｉｆｉｅｒ－－Ｉ ｎｖｅｒｔｅｒ Ｓｙｓｔｅｍ
Ｚｈａｎｇ 扩 ｎ
（Ｓｈａｎｇｈａｉ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ ＣＣＴＥＧ，Ｓｈａｎｇｈａｉ ２０１４０１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ： Ｉｎ ｏｒｄｅｒ ｔｏ ａｃｈｉｅｖｅ ｔｈｅ ｕｎｉｔｙ ｐｏｗｅｒ ｆａｃｔｏｒ ｏｐｅｒａｔｉｏｎ，ｍａｉｎｔａｉｎ ｔｈｅ ｂａｌａｎｃｅ ｏｆ ｂｕｓ ｖｏｌｔａｇｅ ａｎｄ ｕｐｐｅｒ—
ｌｏｗｅｒ ｃａｐａｃｉｔａｎｃｅ ｖｏｌｔａｇｅ，ｍａｉｎｔａｉｎ ｔｈｅ ｓｔａｂｉｌｉｔｙ ｏｆ ｔｈｅ ｌｏａｄ ｖｏｌｔａｇｅ，ｔｈｅ Ｔ－ｔｙｐｅ ｔｈｒｅｅ—ｌｅｖｅｌ ｒｅｃｔｉｆｉｅｒ—ｉｎｖｅｒｔｅｒ ｓｙｓｔｅｍ
ｉｓ ｐｒｅｌｉｍｉｎａｒｙ ｓｔｕｄｉｅｄ．Ｅｓｔａｂｌｉｓｈｅｓ ｔｈｅ ｍａｔｈｅｍａｔｉｃａｌ ｍｏｄｅｌｓ ｏｆ ｔｈｒｅｅ－ｌｅｖｅｌ ｒｅｃｔｉｆｉｅｒ ａｎｄ ｔｈｒｅｅ‘ｌｅｖｅｌ ｉｎｖｅｒｔｅｒ
ｓｅｐａｒａｔｅｌｙ，ａｎｄ ａｌｓｏ ｄｅｓｉｇｎｓ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ａｎｄ ｃｏｎｔｒｏｌ ｐａｒａｍｅｔｅｒｓ．Ｆｉｎａｌｌｙ，ｔｈｅ ｃｏｒｒｅｃｔｎｅｓｓ ｏｆ
