三相高功率因数整流器的建模与仿真

三相电压型SVPWM整流器仿真研究一、概述随着电力电子技术的快速发展，三相电压型SVPWM（空间矢量脉宽调制）整流器作为一种高效、可靠的电能转换装置，在新能源发电、电机驱动、电网治理等领域得到了广泛应用。

SVPWM技术以其独特的调制方式，能够实现输出电压波形的高精度控制，提高整流器的电能转换效率，降低谐波污染，成为现代电力电子技术的研究热点。

三相电压型SVPWM整流器的基本工作原理是通过控制整流器的开关管通断，将交流电源转换为直流电源，为负载提供稳定、可靠的直流电能。

在SVPWM调制策略下，整流器能够实现对输入电压、电流的高效控制，使电网侧的功率因数接近1，从而减小对电网的谐波污染，提高电能质量。

为了深入了解三相电压型SVPWM整流器的性能特点，本文将对其仿真研究进行深入探讨。

通过建立整流器的数学模型，利用仿真软件对其进行仿真分析，可以直观地了解整流器在不同工作条件下的运行特性，为实际工程应用提供有力支持。

仿真研究还可以为整流器的优化设计、参数选择等提供理论依据，推动三相电压型SVPWM整流器技术的进一步发展。

三相电压型SVPWM整流器作为一种高效、可靠的电能转换装置，在现代电力电子技术中具有重要的应用价值。

通过仿真研究，可以深入了解其性能特点，为实际应用提供有力支持，推动相关技术的不断发展。

1. 研究背景：介绍三相电压型SVPWM整流器的研究背景及其在电力电子领域的应用价值。

能源转换效率的提升：在当前的能源结构中，电力是最主要的能源形式之一。

电力在传输和分配过程中往往存在损耗和污染。

三相电压型SVPWM整流器作为一种能够实现AC（交流）到DC（直流）高效转换的装置，能够显著提高能源转换效率，降低能源浪费，从而满足日益增长的能源需求。

电网稳定性的改善：随着可再生能源的快速发展，电网的稳定性问题日益突出。

三相电压型SVPWM整流器具有快速响应和精准控制的特点，能够有效地改善电网的电能质量，提高电网的稳定性。

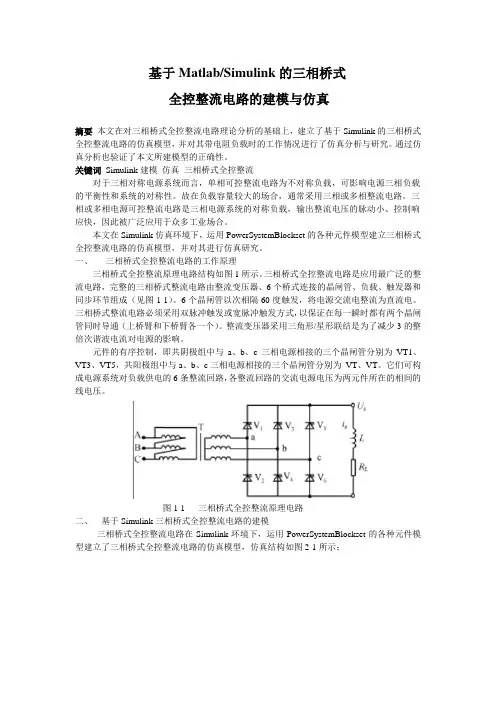

基于Matlab/Simulink的三相桥式全控整流电路的建模与仿真摘要本文在对三相桥式全控整流电路理论分析的基础上，建立了基于Simulink的三相桥式全控整流电路的仿真模型，并对其带电阻负载时的工作情况进行了仿真分析与研究。

通过仿真分析也验证了本文所建模型的正确性。

关键词Simulink建模仿真三相桥式全控整流对于三相对称电源系统而言，单相可控整流电路为不对称负载，可影响电源三相负载的平衡性和系统的对称性。

故在负载容量较大的场合，通常采用三相或多相整流电路。

三相或多相电源可控整流电路是三相电源系统的对称负载，输出整流电压的脉动小、控制响应快，因此被广泛应用于众多工业场合。

本文在Simulink仿真环境下，运用PowerSystemBlockset的各种元件模型建立三相桥式全控整流电路的仿真模型，并对其进行仿真研究。

一、三相桥式全控整流电路的工作原理三相桥式全控整流原理电路结构如图1所示。

三相桥式全控整流电路是应用最广泛的整流电路，完整的三相桥式整流电路由整流变压器、6个桥式连接的晶闸管、负载、触发器和同步环节组成（见图1-1）。

6个晶闸管以次相隔60度触发，将电源交流电整流为直流电。

三相桥式整流电路必须采用双脉冲触发或宽脉冲触发方式，以保证在每一瞬时都有两个晶闸管同时导通（上桥臂和下桥臂各一个）。

整流变压器采用三角形/星形联结是为了减少3的整倍次谐波电流对电源的影响。

元件的有序控制，即共阴极组中与a、b、c三相电源相接的三个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的三个晶闸管分别为VT、VT。

它们可构成电源系统对负载供电的6条整流回路，各整流回路的交流电源电压为两元件所在的相间的线电压。

图1-1 三相桥式全控整流原理电路二、基于Simulink三相桥式全控整流电路的建模三相桥式全控整流电路在Simulink环境下，运用PowerSystemBlockset的各种元件模型建立了三相桥式全控整流电路的仿真模型，仿真结构如图2-1所示：图2-1 三相桥式全控整流电路的仿真模型在模型的整流变压器和整流桥之间接入一个三相电压-电流测量单元V-I是为了观测方便。

电力电子课程设计课程设计报告题目：三相电压型PWM整流器与仿真专业、班级：学生姓名：学号：指导教师：2015年 1 月6 日摘要：叙述了建立三相电压型PWM整流器的数学模型。

在此基础上，使用功能强大的MATLAB软件进行了仿真，仿真结果证明了方法的可行性。

关键词：整流器；PWM；simulink目录一任务书 (1)1.1 题目 (1)1.2 设计内容及要求 (1)1.3 报告要求 (1)二基础资料 (2)2.1 三相桥式电路的基本原理 (2)2.2 整流电路基本原理 (4)2.3 pwm控制的基本原理 (6)2.4 PWM整流器的发展现状 (6)三设计内容 (8)3.1 仿真模型 (8)3.2 各个元件参数 (11)3.3 仿真结果 (13)3.4 结果分析 (15)四总结 (15)五参考文献 (15)一任务书1.1 题目三相电压型PWM整流器仿真1.2 设计内容及要求设计三相电压型PWM整流器及其控制电路的主要参数，并使用MATLAB 软件搭建其仿真模型并验证。

设计要求(pwm整流器仿真模型参数):(1)交流电源电压600V，60HZ(2)短路电容30MVA(3)外接负载500kVar，1MW(4)变压器变比600/240V(5)0.05s前，直流负载200kw，直流电压500V，0.05s后，通过断路器并联一个相同大小的电阻。

1.3 报告要求(1)叙述三相桥式电路的基本原理(2)叙述整流电路基本原理(3)叙述pwm控制的基本原理(4)记录参数（截图）(5)记录仿真结果，分析滤波结果(6)撰写设计报告(7)提交程序源文件二基础资料2.1 三相桥式电路的基本原理在三相桥式电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。

由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。

很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。
