广本雅阁电气设备与附件系统常见故障分析与检修
-CAL-FENGHAI.-(YICAI)-Company One1
摘 要
按照对汽车行驶性能作用的影响划分，可以把汽车电子产品归纳为两类：一类是汽车电子控制装置，汽车电子控制装置要和车上机械系统进行配合使用，即所谓“机电结合”的汽车电子装置；它们包括发动机、底盘、车身电子控制。例如电子燃油喷射系统、制动防抱死控制、防滑控制、牵引力控制、电子控制悬架、电子控制自动变速器、电子动力、转向等，另一类是车载汽车电子装置，车载汽车电子装置是在汽车环境下能够独立使用的电子装置，它和汽车本身的性能并无直接关系。它们包括汽车信息系统（行车电脑）、导航系统、空调系统、汽车音响及电视娱乐系统、照明设备与信号系统、车载通信系统、上网设备等。
本文以本田雅阁空调系统、电动车窗、刮水器为例，对本田雅阁电气系统及附件系统做出了具体的分析与检修。
关键词：空调系统、电动车窗、刮水器、检修
前 言
广州本田雅阁轿车空调系统、电动车窗和雨刮器，提高了驾驶员与乘客的乘坐舒适性与安全性。广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。为了充分利用有限的空间，形成一个功能齐全和性能多样的空气调节系统，广州本田雅阁轿车空调系统在结构设计上采取了一系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。
广州本田雅阁轿车雨刮器除去挡风玻璃上的水、雪及沙尘，保证在 不良天气驾驶员的视线。而广州本田雅阁轿车电动车窗可以使驾驶员更加集中精力驾车，方便驾驶员和乘客的操作。驾驶员操作时，可以使四个车窗中的任意一个上升或下降。大大提高了行车中安全性。
- 3 - 第一章 本田雅阁自动空调系统故障诊断与维修
第一节 本田雅阁自动空调系统的组成
广州本田雅阁轿车自动空调系统由暖风装置、冷气装置和自动温湿控制装置组成。

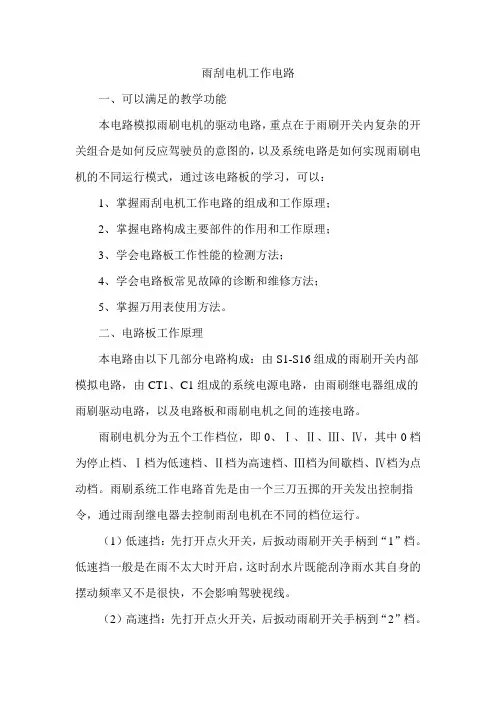

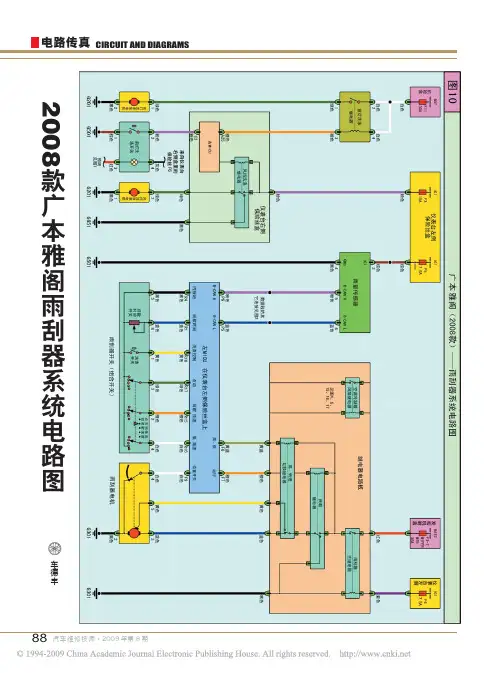

雨刮电机工作电路
一、可以满足的教学功能
本电路模拟雨刷电机的驱动电路，重点在于雨刷开关内复杂的开关组合是如何反应驾驶员的意图的，以及系统电路是如何实现雨刷电机的不同运行模式，通过该电路板的学习，可以：
1、掌握雨刮电机工作电路的组成和工作原理；
2、掌握电路构成主要部件的作用和工作原理；
3、学会电路板工作性能的检测方法；
4、学会电路板常见故障的诊断和维修方法；
5、掌握万用表使用方法。
二、电路板工作原理
本电路由以下几部分电路构成：由S1-S16组成的雨刷开关内部模拟电路，由CT1、C1组成的系统电源电路，由雨刷继电器组成的雨刷驱动电路，以及电路板和雨刷电机之间的连接电路。
雨刷电机分为五个工作档位，即0、Ⅰ、Ⅱ、Ⅲ、Ⅳ，其中0档为停止档、Ⅰ档为低速档、Ⅱ档为高速档、Ⅲ档为间歇档、Ⅳ档为点动档。雨刷系统工作电路首先是由一个三刀五掷的开关发出控制指令，通过雨刮继电器去控制雨刮电机在不同的档位运行。
（1）低速挡：先打开点火开关，后扳动雨刷开关手柄到“1”档。低速挡一般是在雨不太大时开启，这时刮水片既能刮净雨水其自身的摆动频率又不是很快，不会影响驾驶视线。
（2）高速挡：先打开点火开关，后扳动雨刷开关手柄到“2”档。当雨很大时，低速挡就不能把雨水刮干净，就要开到高速挡，加快刮水片的摆动频率使其快速将雨水刮干净。
（3）间歇挡：先打开点火开关，后扳动雨刷开关手柄到“3”挡。间歇档是时开时歇的档位，每6秒工作一次，当天下着毛毛雨的时候，低速挡和高速挡摆动频率都太快没有这么多的雨水让其刮，如果继续使用这两个档位，会使雨刮片损毁甚至会划伤挡风玻璃，所以使用间歇挡，它6秒的间隔刚好能把挡风玻璃上刚积起来的水刮掉。
（4）空档：当雨刷开关在高速、低速、间歇三个档位中的某个档位时，扳动雨刷开关到“0”雨刷器就停止工作并复位到最初状态。这个档位是想关闭雨刷器时使用。
（5）喷水刮水档：先打开点火开关，后扳动雨刷开关手柄往驾驶员怀里方向拨，这时喷水电机会向挡风玻璃喷出清洗液，并且雨刷以高速挡工作。
典型车辆电动刮水器的控制电路及工作原理
图4-26所示为丰田轿车挡风玻璃刮水器控制电路，其控制开关有5个挡位，分别是低速挡(Lo)、高速挡(Hi)停止复位挡(0FF)、间歇刮水挡(INT)和喷洗器挡。
1)Lo挡(低速挡)。
当刮水开关在低速位置时，电流的回路为；蓄电池“+”-端子18-刮水器控制开关“LOW／MIST”触点-端子7-刮水器电动机低速电刷LO-公共电刷-搭铁，形成回路，此时电动机低速运行。
2)Hi挡(高速挡)。
当刮水开关在高速位置时，电流的回路为：蓄电池“+”-端子18-刮水器控制开关“HIGH’’触点-端子13-刮水电动机高速电刷Hi-公共电刷-搭 铁，形成回路，此时电动机高速运转。
3)OFF挡(停止复位挡)。
刮水开关处于停止复位挡时，若雨刷片不处于停止位置时，凸轮开关的触点B接通，A断开，使雨刷电动机仍可运转，直至雨刷片于停止位置后停止。电流回路为：蓄电池“+”-凸轮开关触点B-端子4-继电器触点A-刮水器开关"OFF"触点-端子7-刮水器电动机低速电刷Lo-公共电刷-搭铁。当刮水器转至停止位置时，凸轮开关B断开，A接通，电动机停止运转。
4）INT挡(间歇刮水挡)。
当刮水开关在间歇刮水(INT)位置时，晶体管电路Tr1先短暂导通，此时电流为：蓄电池“+’’-端子18-继电器线圈-Tr1-端子16-搭铁。 线圈中产生磁场，使得继电器常闭触点A打开，常开触点B关闭。这时电动机低速运转，电路为：蓄电池“+”-端子18-继电器触点B-刮水器开关“INT”触点-端子-水器电动机低速电刷Lo-公共电刷-搭铁。
然后Tr1截止，继电器的触点B断开，触点A闭合，如果雨刷片不在停止位置时电动机继续转动时，凸轮开关的触点A断开，B闭合，电流继续流至电动机的低速电刷，电动机低速运转，此时的电流为：蓄电池“十”-凸轮开关触点B-端子4-继电器触点A-刮水器开关“INT”触点-端子7-刮水器电动机低速电刷Lo-公共电刷-搭铁。
雨刮控制电路分析： 1． 刮水器慢速工作电路：
把多功能手柄组合开关中的刮水器开关手柄转到慢速工作位置（I），把其触电53a与53
闭合，刮水电动机慢速工作电路被接通，其电流由前配电箱内的保险F15 16A → 201号线
→蜂窝插孔4A→刮水器开关触点53a-53（201-红）→202线→刮水电动机53-31→蓄电池负
极，于是，刮水器进入慢速刮水工况。
2．刮水器快速工作电路 把多功能手柄组合开关中的刮水器开关手柄转到快速工作位置（Ⅱ），使其触点53a与
53b闭合，刮水电动机快速工作电路被接通，其电流由前配电箱内的熔断丝F15 16A→201
线→蜂窝插孔4A→刮水器开关触点53a-53b（201-？）→204线→刮水电动机53b-31→蓄电
池负极，于是，刮水器进入快速刮水工况。
3． 刮水器间歇工作电路
将多功能手柄组合开关中刮水器开关手柄转到间歇式作位置（J）使其触点53 a与53 e闭合。
刮水电动机间歇工作电路被接通，其电流由前配电箱内的熔断丝F15 16A→201线→蜂窝插
孔4A→刮水器开关触点53a-53c（201-？）→209线→蜂窝插孔4E→雨刮继电器K20 15-53
间歇闭合→208线→蜂窝插孔4D→多功能手柄S-53→202线→刮水电动机53-31→蓄电池负
极，于是，刮水器进入间歇刮水工况。
4． 刮水器喷水工作电路
将多功能手柄组合开关中刮水器开关手柄处于喷水工作位置，使其触点53a与86闭合，
刮水电机喷水工作电路被接通。其电流由前配电箱内的熔断丝F15 16A →201线→蜂窝插头
4A→刮水器开关触点5a-86（201-？）→207线→蜂窝插孔4C。5洗涤电机→蓄电池负极，
于是刮水器进入喷水洗涤工况。同时，刮水器慢速工作电路被接通，其电流流向同刮水器慢
速工作电路。刮水电机以慢速刮水。
当松开刮水器开关手柄，刮水器开关自动回到停止位置，洗涤电机停止工作。这时雨刮
继电器K20中电容开始放电，刮水电动机将继续工作，直到其电容电压低于工作电流，继电
