TS-03C中波发射机射频部分电路原理剖析摘要：PDM中波发射机射频部分的作用是产生、放大、输出射频信号。

是发射机的重要组成部分。

多年的维修实践证明，PDM中波发射机射频部分的故障率比较高，而且故障的检修具有一定的难度。

本文以上海明珠TS-03C中波发射机为例，对PDM发射机射频部分的电路组成和工作原理进行剖析，通过原理剖析，为发射机的故障维修奠定理论基础。

关键词：PDM中波发射机；射频部分；原理剖析1电路组成及原理概述T S-03C中波发射机整机由射频部分、音频部分、控制部分和电源部分组成。

射频部分由激励器、中间放大器、调制功放、输出调谐网络组成。

图1为TS-03C中波发射机整机工作原理方框图。

频激励器作用是产生本机工作频率。

激励前级和中间放大器一方面产生末级功放所需的推动信号，另一方面将方波转变成正弦波。

在调制功放器内，射频信号被调制级送来的脉宽信号调制，调制放大后的功率信号经输出调谐网络送往天馈线调配网络，最后送往发射天线。

图1 TS-03C中波发射机整机工作原理框图2射频部分原理剖析2.1高频激励器TS-03C中波发射机本机频率合成电路由晶体基准信号源、锁相环频率合成器、可编程分频器组成。

由恒温晶体振荡源输出4.608MHz的高精度信号，经整形、多次分频器后形成9kHz基准信号，此信号作为锁相环路基准参考信号。

锁相环频率合成器由锁相环集成电路、低通滤波器及BCD 可编程分频器组成。

锁相环集成电路内含鉴相器和压控振荡器。

其输入的基准信号与输入的比较信号进行鉴相比较，输出的鉴相误差脉冲经过低通滤波器后形成一个直流电压，此电压送入压控振荡器控制端，进行频率调整以及相位修正，直到两个比较信号的相位差为零并进行相位锁定。

通过设置分频开关，可设置中波频段内的所有载波频率。

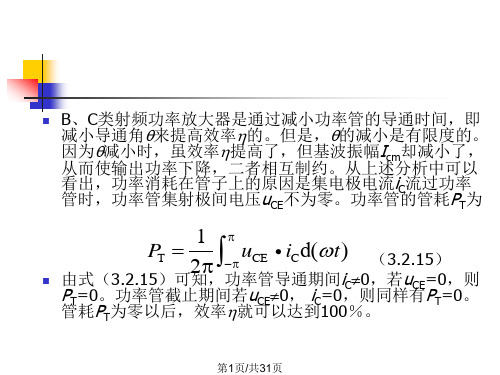

2.2中间放大器中间放大器由三级放大电路和电源部分组成，其作用是将振荡器送来的TTL射频信号转换并放大到功放级所需的正弦波信号，用以推动末级高频功率放大器。

1W调频发射机电路[日期:2009-03-03 ] [来源:net 作者:佚名] [字体：大中小] (投递新闻)Veronica FM发射机容易制作，性能稳定，信号纯净, 不使用专业零件和IC, 并有辅助测试功能使您在没有专业设备的情况下轻易地进行调试。

它有两个版本, 1瓦和5瓦。

1瓦版本适用于3公里发射距离，所需的电源是12-16V 200mA；5瓦版本适用于8公里发射距离，所需的电源是12-16V 900mA。

本文介绍1瓦版本。

图1: 1W Veronica 线路图该发射器自带一个混音器，使您同时发射来自CD和话筒的音频信号。

晶体管T1是话筒放大器，可变电阻R1和R2调节音量大小(参见调试部分)。

在R8和C21之间是振荡器，是产生无线电射频信号的部件。

二极管D1是一个所谓的“变容管”，相当于一个可调电容，它由音频信号控制，改变振荡器的振荡频率，起到变频的作用。

C12，C13，和L1决定振荡器的频率。

这个振荡器实际上是由两个反相振荡器组成，每个运行在50MHz附近，当两个信号结合时，便成了一个100MHz的信号。

这种电路比单个100MHz振荡器稳定很多。

振荡器的信号由T4放大到1W。

在T4右边的电路包括天线阻抗匹配和低通滤波功能。

D2、D 3、T5组成的电路是辅助调试用的，它将射频输出的信号取样，控制发光二极管D5，输出高时，D5也明亮一些。

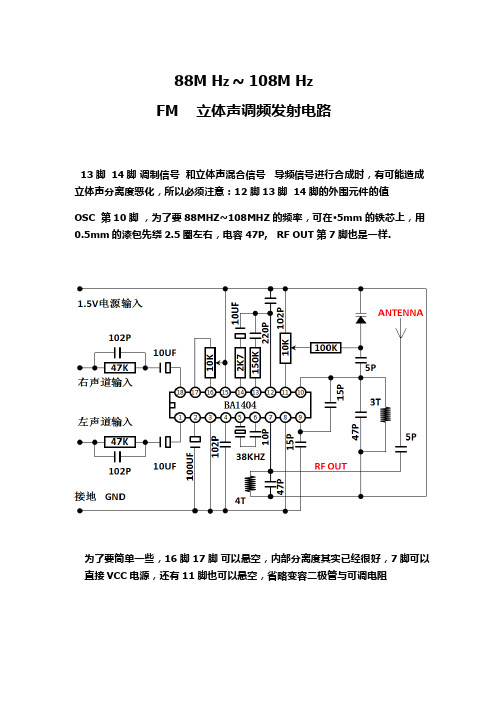

此电路本身不带立体声调制器，你若需要播放立体声节目，请参照这里制作立体声调制器。

电阻:R1+2 10k 可调R3 820k R4 4.7k R5-7 220 R19 220 R8 1.5k R9 15k R10+11 1k R1 2 33k R13+14 56 R15+16 68k R17 47 R18 270 R20 10k电容: 除特殊指定外，用瓷介或云母电容。

C1,2,7, 16,17,19, 24,29及31 1n C3-5及8 10u 电解C6,18及30 220u 电解C9,10及20 10n C11 22p* C12 47p* C13 22p 微调C14及15 15p* C21,25及26 65p 微调C2 2 100p C23 5.6p C27及28 1.8p*C11, 12, 14 和15 决定振荡频率，最好用高质量云母电容。

9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。

距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。

振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。

振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。

如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。

若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。

在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。

在焊接时要保证质量，不能出现虚焊、假焊、错焊。

1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C4耦合到天线上再发射出去。

3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。

4）R5是直流反馈电阻，起到稳定三极管工作点的作用。

5）话筒MIC采集外界的声音信号。

6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。

7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。

WiFi产品的一般射频电路设计(General RF Design In WiFi Product)第1章. 射频设计框图图1-1 Wi-Fi产品的一般射频设计框图如图1-1所示，一般Wi-Fi产品的射频部分由五大部分组成，蓝色的虚线框内统一看成是功率放大器部分。

无线收发器（Radio Transceiver）一般是一个设计的核心器件之一，除了与射频电路的关系比较密切以外，一般还会与CPU有关，在这里，我们只关注其与射频电路相关的一些内容。

发送信号时，收发器本身会直接输出小功率的微弱的射频信号，送至功率放大器（Power Amplifier，PA）进行功率放大，然后通过收发切换器（Transmit/Receive Switch）经由天线（Antenna）辐射至空间。

接收信号时，天线会感应到空间中的电磁信号，通过切换器之后送至低噪声放大器（Low Noise Amplifier，LNA）进行放大，这样，放大后的信号就可以直接送给收发器进行处理，进行解调。

第2章. 无线收发器如图2-1中，有几个电源管脚，数字地，模拟地，射频输出，功率放大器增益控制，功率检测，温度检测，射频输入，低噪声放大器增益控制，发射、接收切换等管脚。

图2-1 一般的无线收发芯片（射频电路设计相关）2.2. 差分射频信号的处理2.2.1. 收发器本身具有的管脚图2-2 收发器的射频输入与输出管脚这里必须指出的是，Atheros的收发器一般会同时对输入与输出做差分处理。

但是Ralink 一般要求外部输入的信号是差分的，而自身输出的射频信号则不是差分的。

图2-3射频信号则不是差分的处理方式2.2.2. 收发器发送的差分信号平衡器通常用来处理差分信号的问题，电感和电容都能够改变信号的相位，从差分信号到单端信号，基本的方法就是用电感和电容组成两条不同的通路，这样，经过处理电路的两路信号就在相位上相差了180°，从而可以使原本相位相差180°的差分信号同相，得到单端信号。

调频无线话筒发射电路分析小功率语音调频发射电路广泛应用于无线话筒（无线麦克风）、无线教学扩声器、无绳电话及对讲机等设备。

专业调频无线话筒发射器电路具有一定的代表性，它综合了本模块各单元电路知识，通过学习掌握调频发射基本组成与原理。

无线话筒因摆脱了传输电缆的束服，使用灵活方便而被广泛采用。

其基本组成框图如图2-3-14所示，实物如图2-3-15所示。

图2-3-14 一种调频无线话筒发射电路组成框图图2-3-15 调频无线话筒发射器由于调频占用频带较宽，国内典型的调频无线话筒工作频率常选在甚高频VHF频段的169-260MHz和特高频UHF频段690-960MHz上。

这里介绍的无线话筒工作在甚高频VHF的180-260MHz。

下面结合附录调频无线话筒电原理图分析图2-3-14中各部分的作用：1．音频放大部分话筒音频放大选用MC358集成运放，因领夹话筒线也作发射天线，L1、L2为隔离高频信号的电感，对音频信号感抗较小可视为短路，C1为预加重电容，进行高频提升。

2．压缩电路压缩扩展是一种依靠“掩蔽”效应来提高无线系统信噪比的双重音频处理过程。

它由DBL5020专用信号处理IC电路实现音频信号的压缩，压缩比率为2：1，在接收机中的扩展器以1：2的反比率放大以恢复音频信号的原始动态。

压缩扩展电路用于提高无线话筒系统的信噪比。

3．音码电路在无线话筒发射音频信号的同时，加入一个听不见的32KHz超声波导频信号。

由32kHz晶体Y2和MC358集成运放组成超声波振荡器。

接收机中的静噪电路能识别这个导频信号，接收机只有在检测到这个导频信号时才输出音频，从而有效的防止来自其他发射器的无用信号、噪声以及来自无线话筒电源通断时产生的射频噪声。

业界常称此导频信号为音码。

4．锁相环压控振荡调频电路无线话筒要保证在温度、湿度、供电电压、振动、冲击等各种环境因素变化下稳定工作和获得良好的音质，发射机的载波频率稳定度是最重要的基本条件。
