射频调制器

射频模块分类
射频模块是指在射频信号处理中所使用的集成电路模块，主要用于无线通信、雷达、导航、卫星通信等领域。

根据使用场景和功能特点，可以将射频模块分为数十种不同类型，以下是其中几种常见的分类。

1. 功率放大模块：功率放大模块是射频电路中最为重要的组成部分之一，主要起放大信号功率的作用。

根据其功率放大的范围，可以将其分为低、中、高功率放大模块。

2. 混频模块：混频模块主要用于将信号的频率转换到需要的频率范围内，通常由本振、混频器和滤波器等部分组成。

3. 频率合成器模块：频率合成器模块是通过数字信号处理技术来合成所需要的频率信号，具有频率稳定性高、抗干扰能力强等特点。

4. 降噪模块：降噪模块主要用于降低输入信号的噪声，提高信号的信噪比，常用于雷达、无线电收发机和卫星通信等领域。

5. 收发模块：收发模块可以实现信号的接收和发射，通常包括低噪声放大器、混频器、功率放大器、滤波器等部分。

6. 调制解调模块：调制解调模块主要用于将数字信号转换为模拟信号或者将模拟信号转换为数字信号，通常包括调制器和解调器两部分。

总之，射频模块的分类很多，各种功能各异，应用范围广泛，不同类型的射频模块在各自的领域都有着不可替代的作用。

- 1 -。

射频收发器工作原理
射频收发器是一种用于无线通信的电子器件，它能够接收和发送无线信号。

射频收发器的工作原理主要包括接收和发送两个步骤。

在接收过程中，射频收发器首先接收到来自天线的无线信号。

这个信号经过射频前端的滤波器，滤除掉不需要的频率成分。

接着，信号进入低噪声放大器（LNA），LNA能够将微弱的
信号放大，提高信号的强度。

之后，信号经过混频器，混频器将信号的频率转换成中频。

中频信号再经过中频放大器的放大，之后进入解调器。

解调器将模拟信号转换成数字信号，方便后续处理。

在发送过程中，射频收发器首先将数字信号转换成模拟信号，经过调制器进行调制。

调制器将数字信号转换成高频信号，并与射频器件产生的载波信号相乘。

经过调制产生的射频信号经过射频放大器进行放大，提高信号的强度。

然后，信号经过滤波器，滤除掉不需要的频率成分。

最后，信号通过天线发送出去。

射频收发器的工作原理可以说是通过一系列电子器件对无线信号进行接收和发送。

它能够将无线信号与数字信号进行转换，并放大信号的强度，实现无线通信的功能。

射频源原理射频源是无线通信系统中的重要组成部分，它负责产生和发射射频信号。

射频源的原理涉及到射频信号的产生、放大和调制等过程。

本文将围绕射频源原理展开阐述，介绍射频源的工作原理和相关技术。

一、射频信号的产生射频信号的产生依赖于振荡器的工作。

振荡器是一种电路，能够产生稳定的射频信号。

常用的振荡器有晶体振荡器和压控振荡器等。

晶体振荡器利用晶体的谐振特性产生稳定的射频信号，而压控振荡器则通过改变电压来调节输出频率，可以实现频率的调谐。

二、射频信号的放大为了满足通信系统的要求，射频信号需要经过放大器进行放大。

放大器是一种电子器件，能够将输入信号的功率放大到一定的水平。

常用的射频放大器有功率放大器和低噪声放大器等。

功率放大器主要用于将射频信号的功率放大到足够的水平，以保证信号在传输过程中不会衰减过大。

低噪声放大器则用于增加射频信号的信噪比，以提高通信系统的接收灵敏度。

三、射频信号的调制射频信号的调制是为了将信息信号转换成射频信号，以便在无线通信中传输。

常用的射频调制技术有幅度调制、频率调制和相位调制等。

幅度调制是通过改变射频信号的幅度来传输信息；频率调制是通过改变射频信号的频率来传输信息；相位调制则是通过改变射频信号的相位来传输信息。

这些调制技术可以根据具体的通信系统要求来选择和应用。

四、射频信号的辅助处理在射频源中，还会进行一些辅助处理来保证信号的质量和稳定性。

常见的辅助处理技术有频率合成、频率稳定和频率分割等。

频率合成是指将多个不同频率的射频信号合成成一个复合信号，以满足特定的通信要求；频率稳定是通过使用稳定的参考信号来保证射频信号的稳定性；频率分割则是将射频信号按照不同的频率范围进行分割，以便在不同的频段进行传输和处理。

射频源的原理涉及到射频信号的产生、放大和调制等过程。

通过振荡器产生稳定的射频信号，放大器将信号功率放大到合适的水平，调制器将信息信号转换成射频信号，辅助处理保证信号的质量和稳定性。

这些原理和技术的应用使得射频源成为现代无线通信系统中不可或缺的组成部分。

如图所示：电子管有三个基本的极：阴极、屏极、栅极。

阴极：释放电子（F）屏极：连接高压的地方，用于吸引由阴极发射的电子（A）栅极：固定在阴极与屏极之间，可以控制电子的流量（G）原理：灯丝加上电压后，温度逐渐升高，当阴极金属板的温度达到电子游离的温度时，电子会脱离金属板。

在屏极加上正电压，电子受到吸引而向屏极金属板移动，穿过栅极形成电子流。

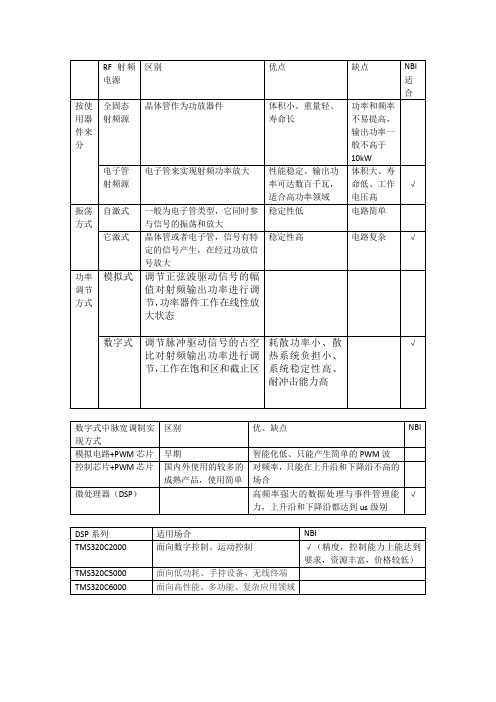

栅极犹如一个开关，当栅极电压为0时，电子流会稳定的穿过栅极到屏极；当栅极电压为正时，电子受到吸引力加强，可以增强电子流动的速度与动力；反之，当栅极电压为负时，电子吸引力减弱，当电压负到一定程度时，电子受到的排斥力增加到使其不能穿过栅极，从而屏极电流为零；下面以TMS320F2812微处理器为例介绍射频电源的内部结构，各个模块作用和控制系统。

如图所示：V2是射频电源调制器，当输出为0V的时候，射频源处于工作状态，输出射频信号；当调制器输出为-200V的时候射频电源停止工作不输出信号。

射频电源有4部分组成高压直流电源、振荡放大电路、功率控制电路和匹配电源。

如图：功率控制电路包括四部分：射频电源调制器：产生需要加工的PWM 波。

调制信号放大电路：产生的PWM 信号需要放大电路放大之后才能驱动电子管的栅极（电子管工作是在-200V ）栅流检测电路：用于检测电子管工作时的栅流，保证其在正常范围之内。

DSP 与PC 机串口通讯界面：射频电源工作方式和输出功率等的实时控制。

射频电源的功率控制就是通过调制器输出的加载在射频电源电子管栅极上的PWM 波来控制的。

调制器输出的PWM 信号的占空比越大，则射频电源输出的平均功率越大。

反之，则输出的平均功率越小。

（1）TMS320F2812作为PWM波的微处理器。

它的事件管理器（EV）模块是一个扩展模块，特别适用于电机控制和运动控制领域。

EV模块主要包括通用定时器、全比较/PWM单元电路等。

每个EV模块最多可以同时产生8路PWM输出波形。

调频广播发射机的结构与组成部件调频广播发射机是广播电台传送音频信号的关键设备，它通过将音频信号转换为调频信号，并经过放大、调制等过程将信号传输到空中，使得人们可以在广大区域内接收到完整的音频内容。

本文将介绍调频广播发射机的结构与组成部件，帮助读者更好地了解和理解这一技术设备。

一、调频广播发射机的结构调频广播发射机的结构通常由以下几个主要部分组成：1. 输入部分：输入部分是调频广播发射机的初始环节，它接收来自音频源的信号，并通过线路或无线方式传递给发射机。

输入部分通常由音频放大器、音频混合器、音频处理器等组成，用于对音频信号进行放大、混合和处理。

2. 调频部分：调频部分是将音频信号转换为调频信号的关键环节，它利用调频技术将音频信号转化为频率可变的信号。

调频部分一般由调频振荡器、频率倍频器、相位调制器等组成，其中振荡器产生基础频率信号，倍频器根据需要将其倍频为所需调频范围内的频率信号，相位调制器将音频信号的相位和调频信号的频率进行关联。

3. 功放部分：功放部分是将调频信号进行放大的环节，它通过放大调频信号的幅度，使信号能够达到适当的发射功率。

功放部分一般由射频功率放大器和射频调制器组成，其中射频功率放大器对调频信号进行放大处理，射频调制器则通过调整放大倍数和输出功率来满足实际需求。

4. 辅助部分：辅助部分包括供电系统、控制系统、保护系统等，它们为调频广播发射机提供必要的支持和保护。

供电系统为发射机提供电能，控制系统用于控制发射机的工作状态和参数设置，保护系统则可以实时监测发射机的工作状态并进行异常判断和保护。

二、调频广播发射机的组成部件调频广播发射机的组成部件包括以下几个主要部分：1. 发射电子管：发射电子管是调频发射机核心部件之一，它负责将调频信号进一步放大，以达到较大的发射功率。

常见的发射电子管有三极管、双极型功率放大管等，它们都具有很好的放大性能和调制特性，适用于不同功率等级的调频发射机。

2. 反射器：反射器是用于调频发射机的输出匹配和能量反射的部件。

射频信号模拟差分
射频信号是指在射频范围内工作的电磁信号，通常指频率范围
在几十千赫兹到几百千兆赫兹之间的信号。

射频信号在通信、雷达、无线电和其他无线应用中起着至关重要的作用。

模拟差分信号是指
以差分信号作为输入和输出的模拟电路或系统。

差分信号是指由两
个相互关联的信号之间的差值构成的信号。

在射频领域，模拟差分信号处理常常用于抑制共模噪声、提高
信号完整性和抗干扰能力。

通过将信号分为正负两路并对其进行差
分处理，可以有效地减小共模噪声的影响，提高信号的传输质量。

此外，模拟差分信号处理还可以提高系统的动态范围和线性度，从
而更好地满足射频系统对于高性能的要求。

在实际应用中，射频信号的模拟差分处理涉及到差分放大器、
差分滤波器、差分调制器等模块的设计与应用。

差分放大器能够放
大差分信号并抑制共模信号，差分滤波器能够滤除不需要的频率成分，差分调制器能够将模拟信号转换为差分信号进行传输。

这些模
块的合理设计和应用对于射频系统的性能至关重要。

总的来说，射频信号的模拟差分处理在射频系统中扮演着重要
的角色，能够提高系统的性能和稳定性，减小干扰和噪声的影响，是射频工程领域的一个重要研究方向。

希望这些信息能够帮助到你对这个话题的理解。

射频仪器的原理射频仪器是一种用于测量和生成射频信号的仪器，它在无线通信、无线电广播、雷达、卫星通信等领域起着重要的作用。

射频仪器的原理主要包括射频信号的产生、调制与解调、放大与衰减、滤波和频谱分析等。

一、射频信号的产生射频信号的产生是射频仪器的基本功能之一。

射频信号可以通过电路中的振荡器产生，振荡器是由一个电感和一个电容组成的谐振回路。

当电感和电容的特定值满足一定条件时，谐振回路会产生稳定的射频信号。

射频信号的频率取决于电感和电容的数值。

二、射频信号的调制与解调射频信号的调制是指将低频信号转换为射频信号，以便在无线通信中传输。

调制的方式有幅度调制、频率调制和相位调制等。

解调则是将接收到的射频信号转换为原始的低频信号。

调制与解调的过程需要使用射频调制解调器，它能够将低频信号与射频信号之间进行转换。

三、射频信号的放大与衰减在无线通信中，射频信号需要经过放大器进行增强，以便达到远距离的传输要求。

放大器可以采用晶体管或管子放大器，通过放大器可以将射频信号的功率增加到一定程度。

另一方面，有时候需要对射频信号进行衰减，以便在不同的环境中适应不同的传输距离和功率要求。

四、射频信号的滤波射频信号的滤波是为了去除无关的频率成分，以便保留和传输所需的信号。

滤波器可以采用各种不同的结构和类型，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

滤波器的设计和选择要根据具体的应用需求而定。

五、射频信号的频谱分析频谱分析是对射频信号进行分析和测量的重要手段。

通过频谱分析仪可以将射频信号转换为频谱图，以便观察和分析信号的频率分布和功率分布情况。

频谱分析可以帮助工程师了解信号的特性和性能，以便进行调试、优化和故障排除等工作。

总结射频仪器的原理涉及射频信号的产生、调制与解调、放大与衰减、滤波和频谱分析等多个方面。

射频仪器在无线通信领域起着关键的作用，它能够生成、测量和分析射频信号，为无线通信系统的设计和优化提供重要的支持。

通过深入了解射频仪器的原理，我们能够更好地理解和应用射频技术，推动无线通信技术的发展。

手机射频功能的应用与原理1. 介绍移动通信技术已经成为现代社会中不可或缺的一部分，而手机作为移动通信设备的代表，扮演着重要的角色。

手机的射频功能是实现通信的核心部分，它负责将声音、数据等信息转换为无线信号，并通过天线将信号发送出去。

本文将介绍手机射频功能的应用和原理。

2. 射频功能的应用2.1 无线通信手机的主要功能是进行无线通信，包括语音通话、短信传输、数据传输等。

通过手机射频功能，手机可以将这些信息转换为射频信号进行传输。

无线通信的应用范围广泛，不仅包括个人之间的通信，还包括实时视频传输、物联网设备的连接等。

2.2 移动互联网随着移动互联网的发展，手机射频功能的应用越来越重要。

手机通过射频功能可以连接到移动网络，实现上网、社交媒体浏览、在线游戏等功能，为人们提供了便利和娱乐。

2.3 定位与导航现代手机越来越多地融入了定位与导航功能。

手机射频功能可以与全球卫星导航系统（如GPS）配合使用，通过接收卫星信号获取自身的位置信息，并进行准确的导航。

这对于出行、旅游等应用都非常有帮助。

3. 射频功能的原理3.1 射频信号的生成手机射频功能的原理是将手机内部产生的基带信号经过调制和放大处理，生成高频（射频）信号。

具体步骤如下： - 基带信号调制：基带信号通过调制器将其转换为高频信号。

调制器通常采用调幅（AM）或调频（FM）调制技术。

- 频率合成：通过频率合成器将高频信号进一步调整为所需的频率。

- 功率放大：通过功率放大器将信号的功率放大到一定水平，以便在传输过程中不受干扰。

3.2 射频信号的发送与接收手机射频功能包括发送和接收两个部分。

发送是将手机内部产生的高频信号发送出去，而接收是接收外部的射频信号。

3.2.1 发送•天线：手机内部配备了天线，它负责将生成的高频信号发送出去。

天线一般位于手机的顶部或背面，根据手机设计的不同而有所区别。

•射频前端：手机内部的射频前端模块负责控制高频信号的发送。

它包括调制器、功率放大器等元件，确保信号能被正确发送并具有足够的功率。

RF原理及电路解析RF（Radio Frequency）是指射频领域，在无线通信、广播电视、雷达等领域中起着重要作用。

RF原理涉及电磁波传播、天线设计、射频电路等方面，下面将对RF原理及电路进行解析。

RF原理：1. 电磁波传播：RF信号属于电磁波，以电磁场的形式在空间中传播。

电磁波的特点包括频率、波长、振幅和相位。

RF信号的频率一般处于1MHz到300GHz之间，对应的波长范围约为1mm到1000m。

电磁波传播时存在衰减、散射、反射等现象。

2.天线设计：天线是接收和发射RF信号的装置，用于将电磁波转换为电流或电压（接收模式）或将电流或电压转换为电磁波（发射模式）。

天线的种类多样，常见的有偶极天线、单极天线、矩形天线等。

天线的设计需考虑天线的增益、辐射方向性、阻抗匹配等因素。

3.射频电路：射频电路是指用于处理RF信号的电路，包括放大器、滤波器、混频器、发射器、接收器等。

主要特点是对高频信号具有较好的增益、低噪声和较强的抗干扰能力。

RF电路解析：1.放大器：RF放大器用于放大射频信号的幅度，提高信号的功率。

常见的RF放大器有共源放大器、共栅放大器、共基放大器等。

放大器的特点是输入和输出均为交流信号，需要考虑放大器的增益、带宽、线性度和功率等指标。

2.滤波器：射频信号经过传输或处理后，通常会引入一些干扰或噪声。

滤波器用于去除不需要的频率分量，保留感兴趣的频率范围。

滤波器可以是低通滤波器、高通滤波器、带通滤波器等。

滤波器的特点是对信号的频率响应和幅度响应进行调整。

3.混频器：混频器用于将两个不同频率的信号相互叠加，得到新的信号。

常见的混频器有单、双、三、四象限等类型。

混频器的特点是对输入信号进行非线性处理，生成新的频率成分。

4.发射器：发射器用于将射频信号转换为电磁波进行传输。

发射器通常由射频发生器、调制器、功率放大器等组成。

射频发生器产生特定频率的射频信号，调制器将信号调制为所需格式，功率放大器将信号放大到足够的功率。
