海上风电场+风机基础介绍
- 格式:docx
- 大小:2.28 MB
- 文档页数:16
海上风电施工简介目录1 海上风电场主要单项工程施工方案 (1)1.1 风机基础施工方案 (1)1.2 风机安装施工方案 (13)1.3 海底电缆施工方案 (19)1.4海上升压站施工方案 (23)2 国内主要海上施工企业以及施工能力调研 (35)2.1 中铁大桥局 (35)2.2 中交系统下企业 (41)2.3 中石(海)油工程公司 (46)2.4 龙源振华工程公司 (48)3 国内海洋开发建设领域施工业绩 (52)3.1 跨海大桥工程 (52)3.2 港口设施工程 (55)3.3 海洋石油工程 (55)3.4 海上风电场工程 (58)4 结语 (59)1 海上风电场主要单项工程施工方案1.1 风机基础施工方案国外海上风电起步较早,上世纪九十年代起就开始研究和建设海上试验风电场,2000年后,随风力发电机组技术的发展,单机容量逐步加大,机组可靠性进一步提高,大型海上风电场开始逐步出现。
国外海上风机基础一般有单桩、重力式、导管架、吸力式、漂浮式等基础型式,其中单桩、重力式和导管架基础这三种基础型式已经有了较成熟的应用经验,而吸力式和漂浮式基础尚处于试验阶段。
舟山风电发展迅速。
目前国内海上风机基础尚处于探索阶段,已建成的四个海上风电项目,除渤海绥中一台机利用了原石油平台外,上海东海大桥海上风电场和响水近海试验风电场均采用混凝土高桩承台基础,江苏如东潮间带风电场则采用了混凝土低桩承台、导管架及单桩三种基础型式。
图1.1-1 重力式基础型式图1.1-2 多桩导管架基础型式图1.1-3 四桩桁架式导管架基础型式图1.1-4单桩基础型式图1.1-5 高桩混凝土承台基础型式图1.1-6低桩承台基础型式基于国内外海上、滩涂区域风电场的建设经验,结合普陀6号海上风电场2区工程的特点及国内海洋工程、港口工程施工设备、施工能力,可研阶段重点考察桩式基础,并针对5.0MW风电机组拟定五桩导管架基础、高桩混凝土承台基础和四桩桁架式导管架基础作为代表方案进行设计、分析比较。

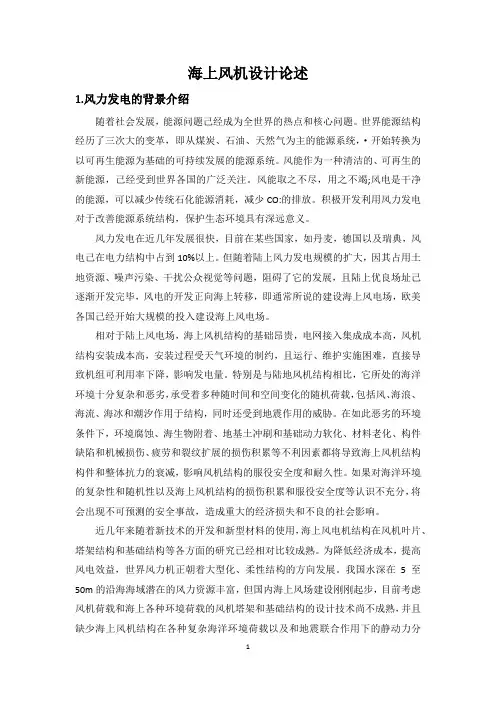

海上风机设计论述1.风力发电的背景介绍随着社会发展,能源问题己经成为全世界的热点和核心问题。
世界能源结构经历了三次大的变革,即从煤炭、石油、天然气为主的能源系统,·开始转换为以可再生能源为基础的可持续发展的能源系统。
风能作为一种清洁的、可再生的新能源,己经受到世界各国的广泛关注。
风能取之不尽,用之不竭;风电是干净的能源,可以减少传统石化能源消耗,减少CO:的排放。
积极开发利用风力发电对于改善能源系统结构,保护生态环境具有深远意义。
风力发电在近几年发展很快,目前在某些国家,如丹麦,德国以及瑞典,风电己在电力结构中占到10%以上。
但随着陆上风力发电规模的扩大,因其占用土地资源、噪声污染、干扰公众视觉等问题,阻碍了它的发展,且陆上优良场址己逐渐开发完毕,风电的开发正向海上转移,即通常所说的建设海上风电场,欧美各国己经开始大规模的投入建设海上风电场。
相对于陆上风电场,海上风机结构的基础昂贵,电网接入集成成本高,风机结构安装成本高,安装过程受天气环境的制约,且运行、维护实施困难,直接导致机组可利用率下降,影响发电量。
特别是与陆地风机结构相比,它所处的海洋环境十分复杂和恶劣,承受着多种随时间和空间变化的随机荷载,包括风、海浪、海流、海冰和潮汐作用于结构,同时还受到地震作用的威胁。
在如此恶劣的环境条件下,环境腐蚀、海生物附着、地基土冲刷和基础动力软化、材料老化、构件缺陷和机械损伤、疲劳和裂纹扩展的损伤积累等不利因素都将导致海上风机结构构件和整体抗力的衰减,影响风机结构的服役安全度和耐久性。
如果对海洋环境的复杂性和随机性以及海上风机结构的损伤积累和服役安全度等认识不充分,将会出现不可预测的安全事故,造成重大的经济损失和不良的社会影响。
近几年来随着新技术的开发和新型材料的使用,海上风电机结构在风机叶片、塔架结构和基础结构等各方面的研究已经相对比较成熟。
为降低经济成本,提高风电效益,世界风力机正朝着大型化、柔性结构的方向发展。
10兆瓦海上风机参数引言随着全球对可再生能源的需求不断增加,风能作为一种清洁、可再生的能源形式,得到了广泛的关注和应用。
海上风电作为风能利用的重要形式之一,具有风能资源丰富、占地面积小、视觉污染低等优势,在全球范围内得到了快速发展。
本文将重点介绍10兆瓦海上风机的参数,包括其主要技术指标、结构设计、运行特点等方面的内容。
技术指标1.额定功率:10兆瓦(MW)2.额定风速:11米/秒3.额定转速:9.8转/分4.风轮直径:220米5.风轮旋转面积:38000平方米6.轮毂高度:135米7.风机重量:约1500吨8.设计寿命:25年结构设计10兆瓦海上风机的结构设计需要考虑到海上环境的复杂性和恶劣性。
以下是其主要结构设计特点:塔筒塔筒是风机的主要支撑结构,需要具备足够的刚度和强度,以应对海上风力的挑战。
通常采用钢管焊接结构,通过多节组装而成。
为了减少风机的自重,提高安装效率,塔筒通常采用空心结构。
叶轮叶轮是风机的关键部件,其设计需要考虑到动态平衡、风阻、材料强度等因素。
10兆瓦海上风机的叶轮直径较大,通常由数十片叶片组成,采用玻璃纤维增强塑料或碳纤维复合材料制造,以提高强度和耐腐蚀性。
发电机发电机是将风能转化为电能的关键部件,其设计需要考虑到高效转换、可靠性和耐用性。
10兆瓦海上风机通常采用同步发电机,通过转子与叶轮相连,利用磁场感应原理产生电能。
塔架塔架是连接塔筒和基础的重要部件,需要具备足够的刚度和稳定性。
10兆瓦海上风机通常采用钢管焊接结构,通过多节组装而成,以适应海上环境的复杂性和恶劣性。
运行特点10兆瓦海上风机具有以下运行特点:1.高效利用:10兆瓦的额定功率使得风机能够高效利用风能资源,提高发电效率。
2.适应性强:风机的额定风速为11米/秒,适应了大部分风能资源丰富的海上地区。
3.稳定性高:风机的结构设计考虑了海上环境的复杂性和恶劣性,具备较高的稳定性和可靠性。
4.维护便捷:风机的设计使得维护和保养工作更加便捷,减少了停机时间和维护成本。

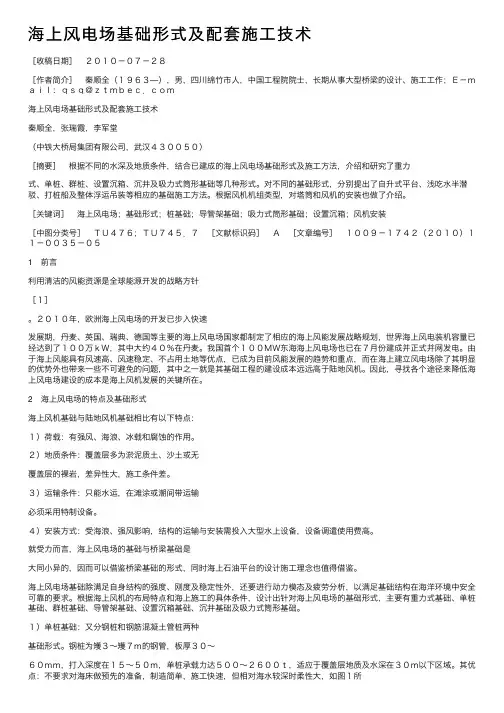

海上风电场基础形式及配套施⼯技术[收稿⽇期] 2010-07-28[作者简介] 秦顺全(1963—),男,四川绵⽵市⼈,中国⼯程院院⼠,长期从事⼤型桥梁的设计、施⼯⼯作;E-mail:qsq@ztmbec.com海上风电场基础形式及配套施⼯技术秦顺全,张瑞霞,李军堂(中铁⼤桥局集团有限公司,武汉430050)[摘要] 根据不同的⽔深及地质条件,结合已建成的海上风电场基础形式及施⼯⽅法,介绍和研究了重⼒式、单桩、群桩、设置沉箱、沉井及吸⼒式筒形基础等⼏种形式。
对不同的基础形式,分别提出了⾃升式平台、浅吃⽔半潜驳、打桩船及整体浮运吊装等相应的基础施⼯⽅法。
根据风机机组类型,对塔筒和风机的安装也做了介绍。
[关键词] 海上风电场;基础形式;桩基础;导管架基础;吸⼒式筒形基础;设置沉箱;风机安装[中图分类号] TU476;TU745.7 [⽂献标识码] A [⽂章编号] 1009-1742(2010)11-0035-051 前⾔利⽤清洁的风能资源是全球能源开发的战略⽅针[1]。
2010年,欧洲海上风电场的开发已步⼊快速发展期,丹麦、英国、瑞典、德国等主要的海上风电场国家都制定了相应的海上风能发展战略规划,世界海上风电装机容量已经达到了100万kW,其中⼤约40%在丹麦。
我国⾸个100MW东海海上风电场也已在7⽉份建成并正式并⽹发电。
由于海上风能具有风速⾼、风速稳定、不占⽤⼟地等优点,已成为⽬前风能发展的趋势和重点,⽽在海上建⽴风电场除了其明显的优势外也带来⼀些不可避免的问题,其中之⼀就是其基础⼯程的建设成本远远⾼于陆地风机。
因此,寻找各个途径来降低海上风电场建设的成本是海上风机发展的关键所在。
2 海上风电场的特点及基础形式海上风机基础与陆地风机基础相⽐有以下特点:1)荷载:有强风、海浪、冰载和腐蚀的作⽤。
2)地质条件:覆盖层多为淤泥质⼟、沙⼟或⽆覆盖层的裸岩,差异性⼤,施⼯条件差。
3)运输条件:只能⽔运,在滩涂或潮间带运输必须采⽤特制设备。

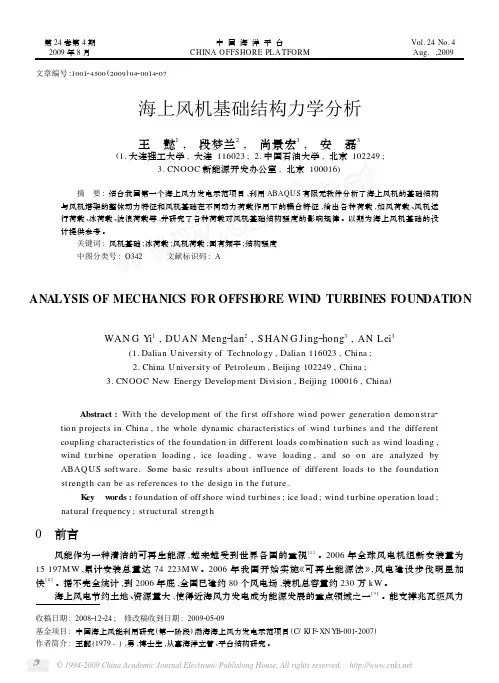

第24卷第4期2009年8月中国海洋平台CHINA OFFSHORE PL A TFORM Vol.24No.4Aug.,2009收稿日期:2008Ο12Ο24; 修改稿收到日期:2009Ο05Ο09基金项目:中国海上风能利用研究(第一阶段)渤海海上风力发电示范项目(C/K J F 2XN Y B 200122007)作者简介:王懿(1979-),男,博士生,从事海洋立管、平台结构研究。
文章编号:100124500(2009)0420014207海上风机基础结构力学分析王 懿1, 段梦兰2, 尚景宏3, 安 磊3(1.大连理工大学,大连116023; 2.中国石油大学,北京102249;OOC 新能源开发办公室,北京100016) 摘 要:结合我国第一个海上风力发电示范项目,利用ABAQUS 有限元软件分析了海上风机的基础结构与风机塔架的整体动力特征和风机基础在不同动力荷载作用下的耦合特征,给出各种荷载,如风荷载、风机运行荷载、冰荷载、波浪荷载等,并研究了各种荷载对风机基础结构强度的影响规律。
以期为海上风机基础的设计提供参考。
关键词:风机基础;冰荷载;风机荷载;固有频率;结构强度中图分类号:O342 文献标识码:A ANALYSIS OF MECHANICS FOR OFFSH ORE WIN D TURBINES FOUN DATIONWAN G Y i 1,DUAN Meng Οlan 2,SHAN G Jing Οhong 3,AN Lei 3(1.Dalian University of Technology ,Dalian 116023,China ;2.China U niversity of Petroleum ,Beijing 102249,China ;OOC New Energy Develop ment Division ,Beijing 100016,China ) Abstract :Wit h t he develop ment of t he first off shore wind power generatio n demonst ra 2tio n p roject s in China ,t he whole dynamic characteristics of wind t urbines and t he differentcoupling characteristics of t he foundation in different loads combination such as wind loading ,wind t urbine operation loading ,ice loading ,wave loading ,and so on are analyzed byABAQU S software.Some basic result s about influence of different loads to t he foundationst rengt h can be as references to t he design in t he f ut ure.K ey w ords :foundatio n of off shore wind t urbines ;ice load ;wind t urbine operation load ;nat ural frequency ;st ruct ural strengt h0 前言风能作为一种清洁的可再生能源,越来越受到世界各国的重视[1]。
研究生课程考核试卷科目:风力发电现状及发展趋势教师:杜静姓名:学号:专业:机械设计及理论类别:学术上课时间:2012 年12 月至2012 年12 月考生成绩:阅卷评语:阅卷教师(签名)海上风机基础设计【摘要】海上风能是一种清洁能源,有着广阔的应用前景。
风力发电在近几年发展很快,尤其是陆地风场的建立,但是,由于陆上风电场存在占用土地资源,产生噪声污染、干扰公众视觉等问题,阻碍了其发展。
自上世纪90年代开始,人们的视线逐渐转向了海上,修建了海上风电场。
风电基础作为海上风电的重要组成部分,其结构形式多种多样,本文在阐述海上风机基础的种类和特性的基础上,介绍风机基础的设计要点。
关键字:海上风机,风电基础,基础设计引言海上风能具有湍流强度小,主导风向稳定、节约土地资源等优势。
近年来.海上风力发电在欧洲获得较快的发展。
已安装的海上风电机组容量已超过150万千瓦。
在我国,目前,已建的风力发电机组均为陆上发电机组,而海上风力发电比陆上风力发电更具有不占用陆地面积、风速比陆地大、风的方向较稳定等优点。
海上风力发电机组通常由三个部分组成:塔头、塔架、基础。
其中基础部占有重要的位置,其建设成本在海洋风电造价中占有较大的比重,约占整个工程成本的20%~30%,是主要的成本风险对整机安全至关重要。
海上风电场风机基础是将风机稳固在海上的重要建筑物,风机基础处在海洋环境,不仅要承受结构自重、风荷载,还要承受波浪、水流力等;同时,风机本身对基础刚度、基础倾角和振动频率等均有非常严格的要求。
目前,很多国家在探索经济安全的海上风电基础形式,这对于我国的海上风电发展很有借鉴意义。
1海上风机基础种类介绍根据结构的具体构造将海上风电机组的支撑结构分为桩基础结构、导管架基础结构、重力式结构、负压桶式结构和漂浮结构等5个类型。
其中前四种属于固定基础,最后一种属于浮动基础。
而在实际应用中也可能会采用复合结构。
1.1桩基础结构分为单桩、多桩和三脚桩基础1.1.1单桩基础单桩基础由大直径钢管组成,是目前应用最多的风力发电机组基础,如图1.1所示[1]。

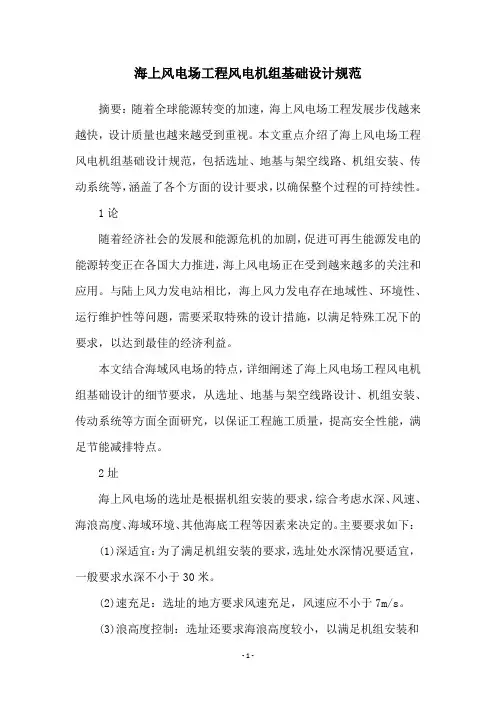

海上风电场工程风电机组基础设计规范摘要:随着全球能源转变的加速,海上风电场工程发展步伐越来越快,设计质量也越来越受到重视。
本文重点介绍了海上风电场工程风电机组基础设计规范,包括选址、地基与架空线路、机组安装、传动系统等,涵盖了各个方面的设计要求,以确保整个过程的可持续性。
1论随着经济社会的发展和能源危机的加剧,促进可再生能源发电的能源转变正在各国大力推进,海上风电场正在受到越来越多的关注和应用。
与陆上风力发电站相比,海上风力发电存在地域性、环境性、运行维护性等问题,需要采取特殊的设计措施,以满足特殊工况下的要求,以达到最佳的经济利益。
本文结合海域风电场的特点,详细阐述了海上风电场工程风电机组基础设计的细节要求,从选址、地基与架空线路设计、机组安装、传动系统等方面全面研究,以保证工程施工质量,提高安全性能,满足节能减排特点。
2址海上风电场的选址是根据机组安装的要求,综合考虑水深、风速、海浪高度、海域环境、其他海底工程等因素来决定的。
主要要求如下: (1)深适宜:为了满足机组安装的要求,选址处水深情况要适宜,一般要求水深不小于30米。
(2)速充足:选址的地方要求风速充足,风速应不小于7m/s。
(3)浪高度控制:选址还要求海浪高度较小,以满足机组安装和安全运行的要求,一般要求海浪高度不超过6m。
(4)域环境保护:选址要求海域环境良好,考虑周边水域环境要求,应避免造成污染、破坏海洋生态环境。
(5)他海底工程:安装风机的地方,要求不会影响其它海底工程的建设,以达到安全、高效的工程进度。
3基与架空线路设计(1)地基:海上风电场的机组安装是围绕地基进行的,其设计要求考虑地基的稳定性、抗冲击性和抗拉拔性。
机组的基础结构要考虑地基的稳定性,采用混凝土、钢结构等结构材料防止机组被活动海浪大量拉扯。
(2)架空线路:海上风电场架空线路的设计与陆地架空线路没有太大的不同,但由于海底环境的特殊性,需要采用特殊的材料和技术手段,对架空线路结构进行加固,防止海流、海浪等因素的冲击,保证架空线路的安全性。
海上风电施工简介二○一三年十月目录1 海上风电场主要单项工程施工方案 01.1 风机基础施工方案 01.2 风机安装施工方案 (12)1.3 海底电缆施工方案 (18)1.4海上升压站施工方案 (22)2 国内主要海上施工企业以及施工能力调研 (34)2.1 中铁大桥局 (34)2.2 中交系统下企业 (40)2.3 中石(海)油工程公司 (45)2.4 龙源振华工程公司 (47)3 国内海洋开发建设领域施工业绩 (51)3.1 跨海大桥工程 (51)3.2 港口设施工程 (54)3.3 海洋石油工程 (54)3.4 海上风电场工程 (57)4 结语 (58)1 海上风电场主要单项工程施工方案1.1 风机基础施工方案国外海上风电起步较早,上世纪九十年代起就开始研究和建设海上试验风电场,2000年以后,随着风力发电机组技术的发展,单机容量逐步加大,机组可靠性进一步提高,大型海上风电场开始逐步出现。
国外海上风机基础一般有单桩、重力式、导管架、吸力式、漂浮式等基础型式,其中单桩、重力式和导管架基础这三种基础型式已经有了较成熟的应用经验,而吸力式和漂浮式基础尚处于试验阶段。
舟山风电发展迅速。
目前国内海上风机基础尚处于探索阶段,已建成的四个海上风电项目,除渤海绥中一台机利用了原石油平台外,上海东海大桥海上风电场和响水近海试验风电场均采用混凝土高桩承台基础,江苏如东潮间带风电场则采用了混凝土低桩承台、导管架及单桩三种基础型式。
图1.1-1 重力式基础型式图1.1-2 多桩导管架基础型式图1.1-3 四桩桁架式导管架基础型式图1.1-4单桩基础型式图1.1-5 高桩混凝土承台基础型式图1.1-6低桩承台基础型式基于国内外海上、滩涂区域风电场的建设经验,结合普陀6号海上风电场2区工程的特点及国内海洋工程、港口工程施工设备、施工能力,可研阶段重点考察桩式基础,并针对5.0MW风电机组拟定五桩导管架基础、高桩混凝土承台基础和四桩桁架式导管架基础作为代表方案进行设计、分析比较。
【技术】海上风电-单桩基础
单桩基础
单桩基础⽬前是全球范围内运⽤最普遍的⼀种海上风电基础。
单桩基础要是将钢制桩体直接打⼊海底。
适⽤于底部坚固的海床区域,不⽤于含⼤量粘⼟的海床区域。
基础钢体厚度为50-150毫⽶,⼀般⾼度15-40⽶左右,直径为3-7⽶,重量通常为400-800吨(英国伦敦列阵风场单桩重650吨),且适合于10-30⽶⽔深(德国EEW公司研发了⼀种⼤型单桩,可⽤于60⽶⽔深区域)。
打桩需深⼊海床10-35⽶,通常适合于3.6MW左右的风机。
⼀般在24⼩时内就能完成全部基础安装。
单桩基础的安装不需要像重⼒基础那样在海底做铺设⼯作,但是需要吊机以及液压或蒸汽打桩⼯具的辅助。
⼀次打桩需要1-4⼩时左右,根据不同情况,平均每⼀分钟打2-30次。
联系蓠风了解更多信息数据!。
三桩基础海上风机结构的比较分析1. 引言1.1 背景介绍三桩基础海上风机结构由三根桩组成,分布呈三角形状,可以增加基础的稳定性和承载能力。
相比于传统的单桩基础结构,三桩基础结构具有更好的抗风性能和更高的安装效率,逐渐成为海上风电行业的新趋势。
本文将对三桩基础海上风机结构进行详细比较分析,探讨其设计特点、优缺点、应用案例以及未来发展趋势,旨在为海上风力发电领域的研究和实践提供参考。
通过研究对比不同类型的海上风机基础结构,可以更好地指导工程项目的设计和建设,推动海上风力发电行业的健康发展。
1.2 研究目的研究目的是为了探讨三桩基础海上风机结构在海上风电领域中的应用和发展情况,分析其设计特点、优缺点以及应用案例,进一步比较其与其他类型海上风机结构的优劣之处。
通过对三桩基础海上风机结构的研究分析,旨在总结其优势和局限性,为未来海上风电工程建设提供参考和指导。
本研究也旨在展望三桩基础海上风机结构未来的发展趋势,并提出未来研究方向,以促进海上风电技术的进步和创新。
通过对三桩基础海上风机结构的深入研究,可以为海上风电领域的发展和应用提供重要的理论和实践支持,推动我国清洁能源产业的发展和可持续发展。
1.3 研究意义三桩基础海上风机结构是目前发展较为成熟的一种海上风机基础结构形式,其在风能利用领域具有较大的应用前景和市场价值。
研究三桩基础海上风机结构的意义在于深入了解其设计、特点、优缺点以及未来发展趋势,为提高海上风机的稳定性、安全性和经济性提供重要参考和指导。
通过对三桩基础海上风机结构的比较分析,可以帮助工程师和设计师更好地选择和设计适合特定环境和需求的风机基础结构,从而提高风机的风电利用率和工作效率,同时也降低建设和运维成本。
研究三桩基础海上风机结构还有助于推动我国海上风电产业的发展,促进可再生能源的利用和保护环境的可持续发展。
研究三桩基础海上风机结构的意义不仅在于技术上的探索和突破,更在于为我国能源结构转型和可持续发展做出贡献。
海上风电场风机基础介绍技术服务中心业务筹备部前言近年来,国家对清洁能源特别是风电的发展在政策上给予了很大支持,使得中国风电得到蓬勃发展。
风力发电作为新能源领域中技术最成熟、最具规模化开发条件和商业化发展前景的发电方式,获得了迅猛发展。
随着风电机组从陆地延伸到海上,海上风电正成为新能源领域发展的重点。
本文结合国内外海上风电场具体的风机基础,对现有的海上机组的基础类型逐一介绍,目的是对海上风机基础形成一个初步的了解,为公司日后的海上服务业务做铺垫。
为人类奉献白云蓝天,给未来留下更多资源。
2目录1 风机基础类型--------------------------------------- 4 1.1 重力式基础----------------------------------------- 4 1.2 单桩基础------------------------------------------- 6 1.3 三脚架式基础--------------------------------------- 8 1.4 导管架式基础-------------------------------------- 10 1.5 多桩式基础---------------------------------------- 111.6 其他概念型基础------------------------------------ 122 海上风力发电机组基础维护 -------------------------- 14为人类奉献白云蓝天,给未来留下更多资源。
3为人类奉献白云蓝天,给未来留下更多资源。
4 1 风机基础类型1.1 重力式基础重力式基础,顾名思义是是靠重力来追求风机平衡稳定的基础,重力式基础主要依靠自身质量使风机矗立在海面上,其结构简单,造价低且不受海床影响,稳定性好。
缺点是需要进行海底准备,受环境冲刷影响大,且仅适用于浅水区域。
优点是不需要打桩,直接减少了施工噪声。
如图1-1所示。
图1-1 重力式基础示意图世界上早期的海上风电场都是采用的重力式,钢筋混凝土结构,其结构原理较简单,适合水比较浅的区域,适用水域0-10m ,重力式基础造价成本相对比较低,其成本随着水深的增加而增加,不需要打桩作业。
重力式基础的制造过程是在陆地上,通过船舶运输到指定地点,基础放置之前要对放置水域地面进行平整处理,凿开海床表层。
基础放置完成之后用混凝土将其周边固定。
Thornton Bank 海上风电场是比利时第一个海上风电场,也是世界上第一个使用重力底座的商业海上风电场。
该风电场位于比利时海岸线以北27-30公里处,水深12-27.5米。
该风电场使用重力底座,钢筋水泥结构,中空,建造和运输重为人类奉献白云蓝天,给未来留下更多资源。
5 量在1200吨左右;安装后使用细沙或碎石填满,总重量超过6000吨。
为了安装这种风电机底座,施工单位动用了总数超过100次各种船只和海上平台,其中包括当时(2007年)世界上做大的起重船Rambiz(最大起重重量3300吨)。
图1-2就是在陆地上建设中的底座。
图1-2 Thornton Bank 海上风电场使用的底座Thornton Bank 海上风电场施工过程:1) 用挖掘船将安装风电机处的海底挖开大概4.5米深的坑,面积大约为50x70米;2) 使用碎石将挖出的坑找平,平面误差不能超过5厘米(目的是使坑底部平整度达成一致);3) 用运输船将造好的底座运到安装点,并下沉;4) 使用吸泵往底座中抽海砂,待水沙分离后将水抽出;5) 使用细沙或者碎石将挖出的坑填满并夯实。
重力式基础缺点:水下工作量大,结构整体性和抗震性差,需要各种填料,且需求量很大;为人类奉献白云蓝天,给未来留下更多资源。
6 ● 重力性基础随着时间的长远,必然存在一个下沉的问题,这与其本身结构、风电场地质结构、施工方式有关;● 船舶运输、基础在海中施工成本大,费时费力,且需要运输基础底座沉箱的船舶要求很高;目前国内海上风电场没有使用重力式基础的案例,国外也基本不采用了此种基础建设方式。
1.2 单桩基础即“单根钢管桩基础(monopile )”,其结构特点是自重轻、构造简单、受力明确。
单桩基础由一个直径在3~4.5m 之间的钢桩构成。
钢桩安装在海床下18~25m 的地方,其深度由海床地面的类型决定。
单桩基础有力地将风塔伸到水下及海床内。
这种基础的一大优点是不需整理海床。
但是,它需要防止海流对海床的冲刷,而且不适用于海床内有巨石的位置。
该技术应用范围水深小于25m 。
大直径钢管桩方案结构受波浪影响相对较小。
目前此种基础结构在国内外风电场应用很广泛,金风科技2.5MW 机组潮间带响水项目风电场即使用此基础结构。
图1-3 单桩基础示意图单桩达指定地点后,将打桩锤安装在管状桩上打桩直到桩基进入要求的海床深度;另一种则是使用钻孔机在海床钻孔,装入桩后再用水泥浇注。
单基桩适用的海域通常比重力基础要深,可以达到20m以上。
由于桩和塔架都是管状的,因此在现场它们之间的连接相比于其它基础更为便捷。
在使用合适设备的情况下,单基桩的打桩过程比较简单。
对于水深较浅且基岩离海床表面很近的位置单基桩是最好的选择,因为相对较短的岩石槽就可以抵住整个结构的倾覆力。
而对于基岩层距离海床很远的情况,就需要将桩打得很深。
另外对于坚硬岩石尤其是花岗岩海床来说,打桩过程需要增加成本甚至难以成行。
图1-4为国内某海上风电场单桩基础示意图。
图1-4 单桩基础结构示意图金风科技首批批量化潮间带海上项目风机基础也是使用此类型的基础,单桩基础结构较简单,施工也简单。
目前地质单位已经完成地质勘探工作,打桩施工单位进入规划风电场后即可进行打桩工作。
后续,业务筹备部将进行跟踪了解工作。
为人类奉献白云蓝天,给未来留下更多资源。
7为人类奉献白云蓝天,给未来留下更多资源。
8 单桩基础结构适用范围广泛,现目前为市场主流基础结构。
基础生产工艺简单,施工成本低,施工过程简单易控制,施工单位经验丰富等优点,但是这不意味着单桩基础是海上风机基础的成熟产品,在国外海上风电场已经出现了单桩倾斜的案例。
倾斜角度的产生是受潮汐、浪涌冲击的必然结果。
如何解决此问题,是风电场后期维护、运营的难题之一。
1.3 三脚架式基础图1-5 三角架式基础示意图又称“三脚架式基础(Tripod )”,还有称“三桩基础”。
基础自重较轻,整个结构稳定性较好。
在海上风机基础应用之前,海上石油行业大量采用石油导管架基础,有一定的使用经验。
适用水深15-30米,基础的水平度控制需配有浮坞等海上固定平台完成。
国内在海上石油导管架基础的施工中有一定的施工经验以及相应的施工设备。
三脚架式基础原理:用三根中等直径的钢管桩定位于海底,埋置于海床下10-20m 的地方,三根桩成等边三角形均匀布设,桩顶通过钢套管支撑上部三脚行架结构,构成组合式基础。
三脚行架为预制构件,承受上部塔架荷载,并将应力与力矩传递于三根钢桩。
三脚架式基础是由石油工业中轻型、经济的三支腿导管架发展而来的,由圆柱钢管构成。
三脚架的中心钢管提供风机塔架的基本支撑,类似单桩结构,三角为人类奉献白云蓝天,给未来留下更多资源。
9 架可采用垂直或倾斜套管,支撑在钢桩上。
这种基础设计由单塔架机构简化演变而来,同时增强了周围结构的刚度和强度。
钢桩嵌入深度与海床地质条件有关。
由于需要打桩的缘故,三脚架结构通常不适于在海床存在大面积岩石的情况。
在施工之前海床整理简单,同时这种结构基础的防腐也不是问题。
金风科技潮间带2.5MW 试验机组如东项目即采用的此种基础方式。
如图1-6所示。
图1-6 如东项目机组基础德国首个海上风能发电站阿尔法文图斯首批海上机组其中6台(Multibrid 公司)也是采用三脚架式基础。
如图1-7所示。
图1-7 阿尔法文图斯Multibrid 机组基础为人类奉献白云蓝天,给未来留下更多资源。
10 1.4 导管架式基础导管架式基础(Jacket )是深海海域的风电场未来发展的趋势之一。
德国的阿尔法文图斯海上风电场6台Repower 机组全部都是采用的是导管架式基础,具有示范效应。
导管架式基础也是三角架式基础,“网格的三角架式基础”。
导管架的负荷由打入地基的桩承担。
如图1-8所示,阿尔法文图斯Repower 机组基础。
图1-8 阿尔法文图斯风电场Repower 机组导管架式基础为人类奉献白云蓝天,给未来留下更多资源。
11 导管架式基础强度高,安装噪音较小,重量轻,适用于大型风机,深海领域,但是造价昂贵,需要大量的钢材,受海浪影响,容易失效,安装的时候受天气影响较严重。
该基础适用于5-50米范围内的水域,可避免海上浇筑混凝土,具有海上施工量小,安装速度快,造价低,质量易保证的特点。
1.5 多桩式基础又称“群桩式高桩承台基础”,应用于风电基础之前,是海岸码头和桥墩基础的常见结构,由基桩和上部承台组成。
斜桩基桩呈圆周形布置,对结构受力和抵抗水平位移较为有利,但桩基相对较长,总体结构偏于厚重。
适用水深5-20米。
因波浪对承台产生较大的顶推力作用,需对基桩与承台的连接采取加固措施。
桩基直径小,对钢管桩的制作、运输、吊运要求较低。
上海东大桥风电场项目使用的基础即为多桩式基础。
采用八根中等直径的钢管桩作为基桩,八根基桩在承台底面沿一定半径的圆周均匀布设。
如图1-9所示。
图1-9 上海东大桥风电场基础分解示意图东大桥风电场风机基础结构如上多桩式基础结构类型,由基桩(左上)和承台(右上)组成。
基桩采用钢管桩,即采用8根直径1.2米(壁厚2cm )的钢管桩做基桩,桩长44米。
8根基桩在承台底面均匀布设,承台底面高程为0.5米,采用钢筋混凝土结构。
沉桩结束后,基础海底表面抛铺厚度2米左右的高强土工网装碎石,以防水流冲刷。
见图1-10所示。
图1-10 上海东大桥风电场多桩基础示意图1.6 其他概念型基础1)吸力式基础即“the suction foundation”,该基础分为单柱及多柱吸力式沉箱基础等。
吸力式基础通过施工手段将钢裙沉箱中的水抽出形成吸力。
相比前面介绍的单桩基础,该基础因利用负压方法进行,可大大节省钢材用量和海上施工时间,具有较良好的应用前景,但目前仅丹麦有成功的安装经验,其可行性尚处于研究阶段。
吸力式基础其优点是其安装尤其是拆卸具有明显的便利性,在拆卸时只需平衡沉箱内的外压力即可将沉箱轻松吊起。
对于吸力式基础来说,要达到“下得去、站得稳、起得来”,即能够平稳地、保持一定垂直度地沉下去;沉下去之后,能够在工作期间不失平稳而导致整个平台倾覆、滑移或拔除等破坏。
2)飘浮式基础漂浮式基础是未来深海海域风电场的趋势之一,目前在挪威西南部海岸10公里处有一台实验式机组(Hywind)飘浮基础投入运行。
