57、透平膨胀机维护检修规程 SHS 03063-2004目 次

1、总则………………………………………………………731 2、检修周期与内容…………………………………………731 3、检修与质量标准…………………………………………732 4、试车与验收 ……………………………………………738 5、维护与故障处理…………………………………………739表 1 检修周期 月 以状态监测为依据可以适当调整检修周期。

SHS 03063-2004 透平膨胀机维护检修规程 1 总则 1．1 主题内容与适用范围 1．1．1 主题内容 本规程规定了透平膨胀-压缩机的检修维护周期和内容、 检修与质量标准、试车与验收、维护及故障处理。 1.1.2 适用范围 本规程适用于乙烯裂解装置、空分装置的透平膨胀-压缩 机的检修维护。其他化工装置的透平膨胀-压缩机检修维护可 参照执行。 1.2 编写制订依据 茂名乙烯裂解装置透平膨胀-压缩机系统操作和维护手册。

茂名乙烯新增空分装置透平膨胀-压缩机系统操作和维护 手册。 四川空气分离设备厂透平膨胀-压缩机 ETC1/2-A/B 装配图 手册。 2 检修周期与内容 2．1 检修周期(见表 1)

731 检修类别 小修 大修 检修周期 12 48 石油化工设备维护检修规程 2．2 检修内容 2．2．1 小修 2．2．1．1 检查清理润滑油过滤器、润滑油冷却器、蓄油器 和密封气过滤器、密封气电加热器。 2．2．1．2 检查润滑油泵，更换易损件。 2．2．1．3 检查清理膨胀机入口调节阀、入口筛网。 2．2．1．4 消除系统的跑冒滴漏。 2．2．1．5 检修推力自动均衡器：检查平衡活塞的密封，活 塞及活塞环磨损情况。 2．2．1．6 检查、调校振动、温度、转速测定系统。 2．2．1．7 检查、调校报警及联锁装置。 2．2．2 大修项目 2．2．2．1 包括小修项目。 2．2．2．2 检查叶轮口环、壳体口环的磨损情况。 2．2．2．3 检查转子窜量。 2．2．2．4 检查迷宫密封磨损情况。 2．2．2．5 检查轴承磨损情况。 2．2．2．6 检查膨胀机的喷嘴及调节环组件。 2．2．2．7 检查压缩机的扩流器隔套和扩流器盘。 2．2．2．8 检查轴颈圆度、圆柱度。 2．2．2．9 检查转子各部位的径跳和端跳，检查轴弯曲度， 必要时进行动平衡试验。 3 检修与质量标准 3．1 拆卸前的准备 3．1．1 按照 Q／SHS 0001．3-2001《炼油化工企业安全、环境

732 SHS 03063-2004 透平膨胀机维护检修规程 与健康(1-ISE)管理规范》(试行)中的规定，对检修过程进行 必要的危害识别、风险评价、风险控制及环境因素及环境影 响分析。 3．1．2 根据膨胀一压缩机的运行状况和监测记录，分析故 障部位和原因，制订检修方案，备齐必要资料图纸。 3．1．3 检修所需配品备件、材料齐全，符合设计要求。 3．1．4 检修工、量器具要齐备，使用性能好。 3．1．5 落实好安全环保措施。 3．1．6 检修前要严格确认切断电源，内部介质吹扫置换干 净等安全检修条件。 3．1．7 检修过程中严禁用任何工具进行敲打拆卸及安装。 3．1．8 吊装时，严格检查起吊工具，有专人指挥。 3．1．9 回装前确认设备内不遗留工器具及其他杂物。 3．2 拆卸与检查 3．2．1 拆卸保冷层及相关管线，并封管口。 3．2．2 推力自动均衡器系统 3．2．2．1 拆卸推力自动均衡器，着色检查闸阀的密封情 况，必要时更换。 3．2．2．2 检查活塞环，检查修复活塞、缸体，必要时 更换。 3．2．3 压缩机壳体 3．2．3．1 拆卸压缩机壳体螺栓。 3．2．3．2 测量压缩机叶轮口环间隙。 3．2．3．3 拆卸压缩机壳体口环。 3．2．3．4 拆卸扩流器隔套和扩流器盘。 3．2．4 中间机体

733 石油化工设备雏护检修规程 3．2．4．1 支撑好中间机体。 3．2．4．2 拆卸中间机体与膨胀机壳体的连接螺栓。 3．2．4．3 吊出中间机体。 3．2．4．4 测量膨胀机叶轮口环问隙。 3．2．5 转子组件 3．2．5．1 中间机体与转子组件解体前检查窜量。 3．2．5．2 拆卸膨胀机叶轮螺母及叶轮，检查叶轮，若磨损 严重则更换。 3．2．5．3 拆卸压缩机叶轮螺母及中心拉杆。 3．2．5．4 拆卸压缩机叶轮，检查叶轮，若磨损严重则 更换。 3．2．5．5 拆卸膨胀机压缩环、壳体口环。 3．2．5．6 拆卸膨胀机汽封并检查汽封间隙，检查迷宫梳齿 的磨损情况，修研有磨痕的梳齿，迷宫密封间隙超标时更换 密封。更换易损密封套。 3．2．5．7 用专用工具拆卸膨胀机轴封环。 3．2．5．8 拆卸压缩机气封，并检查气封间隙，检查迷宫梳 齿的磨损情况，修研有磨痕的梳齿，迷宫密封间隙超标时更 换密封，更换易损密封套。 3．2．5．9 用专用工具拆卸压缩机轴封环。 3．2．5．10 拆卸轴承。 a．检查轴承箱定位台阶磨损情况，有磨痕进行修复或 更换。 b．检查径向轴承与轴颈的磨损情况，间隙超标时更换 轴承。 C．检查止推轴承与推力面的磨损情况，止推轴承间隙

734表 2 膨胀机转子跳动值 mm

SHS 03063--2004 透平膨胀机维护检修规程 超标时更换止推轴承。 3．2．5．11 将轴从中间机体里拉出，检查弯曲度。 3．2．5．12 将叶轮回装到轴上，测量转子跳动量。 3．2．5．13 根据情况转子做动平衡试验。 3．2．5．14 用着色与超声波探伤检查轴的裂纹情况。 3．2．6 膨胀机壳体 3．2．6．1 拆卸人口导叶和调节链。 3．2．6．2 拆卸调节环和壳体口环。 3．2．6．3 拆卸人口调节阀，检查清理人口筛网。 3．2．7 拆卸检查润滑油油泵、蓄油器、过滤器、冷却器和 密封气过滤器、电加热器。 3．2．8 所有零件清洁、检查，确认合格。 3．3 检修质量标准 3．3．1 转子组件 3．3．1．1 轴 a．轴颈圆柱度偏差应不大于 O．01mm，表面粗糙度不大 于 Ra0．8。 b．轴颈外径磨损不大于 1．25‰D(D 是轴颈外径)。 c．轴颈轴肩不得有裂纹。 d．轴推力面表面粗糙度不大于 Ra0．8，推力面磨损与划 痕小于总面积 5％、深度小于 0．02mm。 3．3．1．2 转子各部分跳动值见图 1、表 2。

735 部位 l 2 3 4 5 6 7 8 9 10 标准值 0.08 0.05 0．01 0．04 O．03 O．04 0．01 0．05 O．08 0．01 石油化工设备维护检修规程 膨胀机端 10 压缩机端 图 l 膨胀机转子简图 3．3．1．3 转子动平衡 膨胀机转子动平衡精度等级不低于 G2．5。 转子剩余动不平衡力矩 M<0．1Wμ 式中 W——转子质量，kg； μ——转子重心对轴线的剩余偏移值，gm，膨胀机 转速高取 μ=1μm。 3．3．2 径向轴承 3．3．2．1 轴承内表面合金结合良好，无气孑 L、夹渣、裂 纹、划伤，表面粗糙度不大于 RaO．8，轴承与轴颈均匀接 触，接触面积应在轴颈正下方 60°～90°，接触点不少于 4 点／cm2。 3．3．2．2 径向轴承间隙 膨胀机径向轴承间隙标准数值取 1‰～1．5‰D(D 为轴 颈直径)。 3．3．3 止推轴承 轴承表面合金结合良好，无气孔、夹渣、裂纹、划伤， 表面粗糙度不大于 Ra0．8，轴台阶推力面与推力瓦接触面积 不少于 80％。 止推轴承间隙双叶轮式：0．20～0．35mm

736 表 3 膨胀压缩机密封间隙 mm 3．3．6 喷嘴

SHS 03063--2004 透平膨胀机雏护检修规程 单叶轮式：0．10～0．20mm 3．3．4 迷宫密封的梳齿必须完好，应无较重磨损倒伏、扭 曲、断条、缺口、裂纹等缺陷。 3．3．5 膨胀压缩机密封间隙见图 2、表 3。

压缩机端 膨胀机端 图 2 膨胀机一压缩机间隙图 膨胀机端

检查各喷嘴叶片表面，不得有摩擦痕迹或缺陷。 3．3．7 确定监测元件好用，测量误差符合技术要求。 3．3．8 附属设备 3．3．8．1 润滑油泵检修见 SHS 01016--2004((,螺杆泵维护检 修规程》。 3．3．8．2 油冷却器的检修见 SHS 01009-2004《管壳式换热 器维护检修规程》。 3．3．8．3 油过滤器应清洗干净，清洗、更换滤芯或滤网。

737

位置 a b c d 间隙值 0．25～0．35 0．15～0．25 o．15．0．25 0．45～0.55 石油化工设备维护检修规程 3．3．8．4 密封气电加热器和蓄油器要完好。 3．3．8．5 润滑油管路要清洗干净。应无杂质、锈蚀及水 分等。 3．3．9 全部螺栓在回装紧固时必须使用力矩扳手按原厂规 定扭矩值紧固。 4 试车与验收 4．1 试车前的准备工作 4．1．1 确认各项检修工作已经完成，检修记录齐全，检修 质量符合要求，有试车方案。 4．1．2 设备零部件完整无缺，螺栓紧固，具备试车条件。 4．1．3 仪表及联锁装置调校完好，做到准确、灵敏、 可靠。 4．1．4 安全附件校验合格，齐全完整。 4．1．5 润滑油、密封气系统检查合格。 4．1．6 工艺准备完毕，达到试车条件。 4．2 试车 按照透平膨胀机操作规程投用密封气系统、润滑油系 统，并根据开车升速步骤进行试车。 4．3 验收 4．3．1 试车时各项指标要达到以下要求： 4．3．1．1 密封气温度在 32—54℃之间，不得低于 21℃。 4．3．1．2 润滑油供油温度不低于 25~C，润滑油压力在 1．03MPa 左右，不低于 0．76MPa，润滑油过滤器压差不高于 0．2lMPa。 4．3．1．3 轴承温度在 70—85℃之间，不高于 90℃，转子振

738

合集下载

透平膨胀机安全操作规程

透平膨胀机安全操作规程

透平膨胀机安全操作规程透平膨胀机是一种常见的热力设备，广泛应用于发电厂、石油化工厂等行业中。

为了确保透平膨胀机的安全运行，保护工作人员的生命财产安全，以下是透平膨胀机的安全操作规程：1. 操作人员须熟悉透平膨胀机的结构、工作原理、操作程序及安全技术规范。

2. 在操作透平膨胀机前，必须检查完整的操作规程、技术文件、操作手册等。

3. 在启动透平膨胀机前，进行必要的预检操作，检查设备的润滑、冷却、排放、密封等系统，确保设备处于正常工作状态。

4. 操作人员必须穿戴合适的劳动保护用品，如手套、护目镜、耳塞等。

5. 操作人员必须了解和掌握透平膨胀机的安全回路、紧急停机装置等安全装置的位置和操作方法。

6. 在启动透平膨胀机前，要确保安全装置可靠并正常工作，如检查过载保护装置、过温保护装置等。

7. 操作人员在使用透平膨胀机时，应严禁电器设备进水。

8. 操作人员必须按规定的操作程序运行透平膨胀机，并注意设备运行中的异常情况，如振动、噪音、温度升高等。

9. 操作人员禁止带病操作，如头晕、疲倦、饮酒等情况下不得操作透平膨胀机。

10. 操作人员在运行透平膨胀机时，不得离开岗位，尤其是当透平膨胀机处于高速旋转时，禁止靠近作业区域。

11. 在停机透平膨胀机前，应先将负载转至最低，再逐渐关闭主机。

12. 在停机过程中，应注意设备周围的清洁、无杂物、防滑等情况。

13. 操作人员在停机后，应及时对透平膨胀机进行检查、保养和清洁，同时做好相应的记录。

14. 定期进行透平膨胀机的维护保养工作，包括清洗、润滑、紧固螺栓、检查各种连接等，确保设备的正常运行。

15. 当发现透平膨胀机出现故障或异常时，操作人员应立即停止操作，并及时报告维修人员。

以上是关于透平膨胀机的安全操作规程，操作人员必须严格遵守，确保透平膨胀机的安全运行，保障工作人员的人身安全和设备的正常运行。

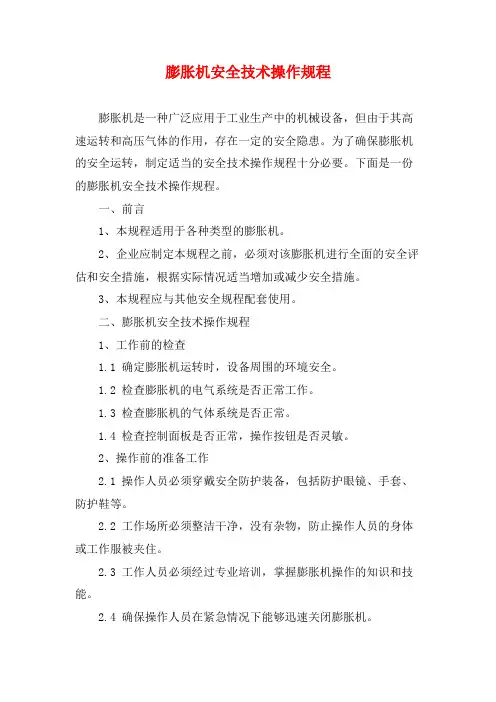

膨胀机安全技术操作规程
