(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920621885.5(22)申请日 2019.04.30(73)专利权人 领凡新能源科技（北京）有限公司地址 101407 北京市怀柔区雁栖经济开发区乐园大街38号(72)发明人 陈招银　马国秦　张蛟　徐国军　万捷　(74)专利代理机构 北京智晨知识产权代理有限公司 11584代理人 张婧(51)Int.Cl.B22F 9/08(2006.01)

(54)实用新型名称气雾化制粉设备(57)摘要本实用新型公开了一种气雾化制粉设备，包括雾化腔、与雾化腔的出料口相连通的锥形斗以及与锥形斗的出料口相连通的收集料斗，该气雾化制粉设备还包括：粉末清扫装置，粉末清扫装置包括风刀，风刀设置于雾化腔与锥形斗的连接部内，风刀用于将锥形斗的内侧壁上附着的粉末吹起以使粉末下落至收集料斗内。本实用新型的气雾化制粉设备包括粉末清扫装置，该粉末清扫装置的风刀设置在雾化腔与锥形斗的连接部内，通过风刀能够将锥形斗的内侧壁上附着的粉末吹起以使粉末下落至收集料斗内，这样附着在锥形斗的内侧壁上的粉末能够被及时清理并收集，提高雾化制粉的产率，且无需额外的清理锥形斗的内侧壁上的粉末的工作，使得雾化制粉的人力

和时间成本降低。

权利要求书1页 说明书5页 附图3页CN 210231529 U2020.04.03

CN 210231529

U1.一种气雾化制粉设备，包括雾化腔(1)、与所述雾化腔(1)的出料口相连通的锥形斗(2)以及与所述锥形斗(2)的出料口相连通的收集料斗(3)，其特征在于，所述气雾化制粉设备(100)还包括：粉末清扫装置(4)，所述粉末清扫装置(4)包括风刀(41)，所述风刀(41)设置于所述雾化腔(1)与所述锥形斗(2)的连接部(5)内，所述风刀(41)用于将所述锥形斗(2)的内侧壁上附着的粉末(200)吹起以使所述粉末(200)下落至所述收集料斗(3)内。2.根据权利要求1所述的气雾化制粉设备，其特征在于，所述风刀(41)包括风刀管(411)，所述风刀管(411)为环形管道且设置于所述连接部(5)的内侧壁上。3.根据权利要求2所述的气雾化制粉设备，其特征在于，所述风刀管(411)的横截面为菱形。4.根据权利要求2所述的气雾化制粉设备，其特征在于，所述风刀管(411)上设有至少一个出风口(412)，所述出风口(412)为沿所述风刀管(411)的长度方向延伸且与所述风刀管(411)内部连通的缝隙。5.根据权利要求4所述的气雾化制粉设备，其特征在于，所述出风口(412)的出风方向与所述锥形斗(2)的内侧壁之间的夹角范围为0°-10°。6.根据权利要求4所述的气雾化制粉设备，其特征在于，所述出风口(412)的宽度为1mm-3mm。7.根据权利要求4所述的气雾化制粉设备，其特征在于，所述风刀管(411)包括第一壳体部(4111)和第二壳体部(4112)，所述第一壳体部(4111)为所述连接部(5)，所述第二壳体部(4112)的一端部焊接在所述连接部(5)上，所述第二壳体部(4112)的另一端部与所述连接部(5)的内侧壁间隔一定距离以形成出风口(412)。8.根据权利要求2所述的气雾化制粉设备，其特征在于，所述粉末清扫装置(4)还包括至少一个送气管(42)，所述风刀管(411)上设有至少一个进气口(413)，每个所述送气管(42)与相应的所述进气口(413)相连通。9.根据权利要求8所述的气雾化制粉设备，其特征在于，所述连接部(5)的侧壁上设有至少一个通孔(51)，每个所述送气管(42)穿过相应的所述通孔(51)与所述进气口(413)连通。10.根据权利要求8所述的气雾化制粉设备，其特征在于，所述粉末清扫装置(4)还包括气体流量控制器(43)以及与所述气体流量控制器(43)连接的调节阀(44)，所述调节阀(44)设置于与所述至少一个送气管(42)连接的主气管道(45)上，所述气体流量控制器(43)用于发送控制信号给所述调节阀(44)，以调节所述调节阀(44)的开度，以进行所述主气管道

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920433496.X(22)申请日 2019.04.02(73)专利权人 深圳有向空间设计工程有限公司地址 518000 广东省深圳市南山区沙河街道锦绣北街金众工业小区201栋401室C14(72)发明人 唐勇　(74)专利代理机构 北京酷爱智慧知识产权代理有限公司 11514代理人 安娜(51)Int.Cl.F24F 7/007(2006.01)F24F 3/16(2006.01)F24F 3/14(2006.01)F24F 13/00(2006.01)B01D 53/04(2006.01)B01D 53/26(2006.01)

(54)实用新型名称一种智能公厕的通风净化系统(57)摘要本实用新型公开了一种智能公厕的通风净化系统，包括公厕侧壁上开设的出气孔和设置在公厕侧壁上对应所述出气孔处的抽风装置，还包括干燥装置和除臭装置，干燥装置可拆卸地安装在出气孔内；除臭装置包括旋转板和氨气吸附板，旋转板的顶部转动安装在出气孔朝向抽风装置一侧的上方，旋转板内设有朝向旋转板一侧开口的第一凹槽，且第一凹槽朝向出气孔的一侧侧壁上设有与出气孔相连通的第一通风孔，第一凹槽背离出气孔的一侧设有若干个第二通风孔；氨气吸附板安装在所述第一凹槽内。本实用新型有效地净化了从公厕抽出的气体，减少了对公厕周

围空气的污染。

权利要求书1页 说明书3页 附图4页CN 210070128 U2020.02.14

CN 210070128

U1.一种智能公厕的通风净化系统，包括公厕侧壁上开设的出气孔和设置在公厕侧壁上对应所述出气孔处的抽风装置，其特征在于：还包括干燥装置和除臭装置，干燥装置可拆卸地安装在出气孔内；除臭装置包括旋转板和氨气吸附板，旋转板的顶部转动安装在出气孔朝向抽风装置一侧的上方，旋转板内设有朝向旋转板一侧开口的第一凹槽，且第一凹槽朝向出气孔的一侧侧壁上设有与出气孔相连通的第一通风孔，第一凹槽背离出气孔的一侧设有若干个第二通风孔；氨气吸附板安装在所述第一凹槽内。2.根据权利要求1所述的一种智能公厕的通风净化系统，其特征在于：所述旋转板内的第一凹槽倾斜设置，且第一凹槽开口的一侧高于与开口相对的一侧。3.根据权利要求2所述的一种智能公厕的通风净化系统，其特征在于：所述旋转板底部通过锁紧块锁紧在出气孔下方。4.根据权利要求1或2或3所述的一种智能公厕的通风净化系统，其特征在于：所述干燥装置为带有若干个透气孔的活性炭板。5.根据权利要求4所述的一种智能公厕的通风净化系统，其特征在于：出气孔远离活性炭板的一端内壁上安装有杀菌装置。6.根据权利要求5所述的一种智能公厕的通风净化系统，其特征在于：所述杀菌装置为紫外线杀菌灯。7.根据权利要求4所述的一种智能公厕的通风净化系统，其特征在于：出气孔背离抽风装置的一侧设有径向尺寸大于出气孔径向尺寸的安装凹台，所述活性炭板可拆卸地安装在凹台内。8.根据权利要求7所述的一种智能公厕的通风净化系统，其特征在于：所述凹台的侧壁表面设有弹性摩擦片。9.根据权利要求1所述的一种智能公厕的通风净化系统，其特征在于：所述抽风装置为抽风机。10.一种智能公厕，其特征在于，包括权利要求1-9其中任一项所述的一种智能公厕的

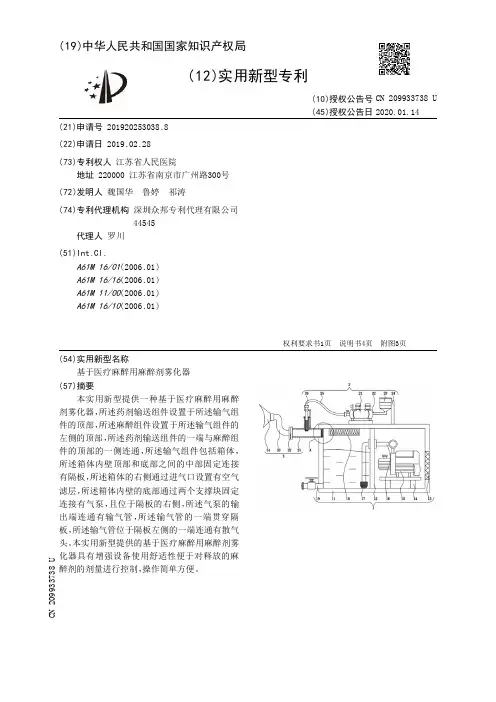

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920253038.8(22)申请日 2019.02.28(73)专利权人 江苏省人民医院地址 220000 江苏省南京市广州路300号(72)发明人 魏国华　鲁婷　祁涛　(74)专利代理机构 深圳众邦专利代理有限公司 44545代理人 罗川(51)Int.Cl.A61M 16/01(2006.01)A61M 16/16(2006.01)A61M 11/00(2006.01)A61M 16/10(2006.01)

(54)实用新型名称基于医疗麻醉用麻醉剂雾化器(57)摘要本实用新型提供一种基于医疗麻醉用麻醉剂雾化器，所述药剂输送组件设置于所述输气组件的顶部，所述麻醉组件设置于所述输气组件的左侧的顶部，所述药剂输送组件的一端与麻醉组件的顶部的一侧连通，所述输气组件包括箱体，所述箱体内壁顶部和底部之间的中部固定连接有隔板，所述箱体的右侧通过进气口设置有空气滤层，所述箱体内壁的底部通过两个支撑块固定连接有气泵，且位于隔板的右侧，所述气泵的输出端连通有输气管，所述输气管的一端贯穿隔板，所述输气管位于隔板左侧的一端连通有散气头。本实用新型提供的基于医疗麻醉用麻醉剂雾化器具有增强设备使用舒适性便于对释放的麻醉剂的剂量进行控制，

操作简单方便。

权利要求书1页 说明书4页 附图3页CN 209933738 U2020.01.14

CN 209933738

U1.一种基于医疗麻醉用麻醉剂雾化器，其特征在于，包括：输气组件、药剂输送组件和麻醉组件；所述药剂输送组件设置于所述输气组件的顶部，所述麻醉组件设置于所述输气组件的左侧的顶部，所述药剂输送组件的一端与麻醉组件的顶部的一侧连通；所述输气组件包括箱体，所述箱体内壁顶部和底部之间的中部固定连接有隔板，所述箱体的右侧通过进气口设置有空气滤层，所述箱体内壁的底部通过两个支撑块固定连接有气泵，且位于隔板的右侧，所述气泵的输出端连通有输气管，所述输气管的一端贯穿隔板，所述输气管位于隔板左侧的一端连通有散气头，所述箱体内壁顶部的左侧设置有加热器，所述箱体左侧的底部连通有进出水管。2.根据权利要求1所述的基于医疗麻醉用麻醉剂雾化器，其特征在于，所述药剂输送组件包括输液泵，所述输液泵的底部固定安装于所述箱体顶部的中部，所述输液泵输入端通过输液管连通有药剂箱，所述药剂箱的右侧通过固定杆与箱体的顶部固定连接，所述输液泵的输出端通过输液软管连通有剂量调节装置。3.根据权利要求2所述的基于医疗麻醉用麻醉剂雾化器，其特征在于，所述剂量调节装置包括雾化管，所述雾化管的顶端通过连接件与输液软管的左端连通，所述雾化管表面的底部套设有封闭管，所述雾化管的表面且位于封闭管的内部的一侧开设有若干雾化孔。4.根据权利要求3所述的基于医疗麻醉用麻醉剂雾化器，其特征在于，所述雾化管的底端设置有封闭块，所述雾化管表面的顶部固定连接有限位块，所述限位块的右侧通过固定块固定连接有电动杆，所述电动杆的底端通过连接块右侧的底部固定连接，所述封闭管的底端连通于所述麻醉组件顶部的右侧。5.根据权利要求1所述的基于医疗麻醉用麻醉剂雾化器，其特征在于，所述麻醉组件包括混合管，所述混合管的顶部与药剂输送组件的一端连通，所述混合管的右端与箱体左侧的顶部连通，所述混合管的左端通过管道接头连通有麻醉软管，所述麻醉软管的一端连通有吸气罩，所述混合管内壁的右侧设置有滤网。6.根据权利要求2所述的基于医疗麻醉用麻醉剂雾化器，其特征在于，所述输液软管的右端通过连接件与输液泵的输出端连通。7.根据权利要求3所述的基于医疗麻醉用麻醉剂雾化器，其特征在于，所述封闭管的顶

二氧化碳溶液的作用及原理

二氧化碳溶液是一种将二氧化碳（CO2）溶解在水中形成的溶液，用途广泛且具有重要的应用价值。以下我将从多个方面说明二氧化碳溶液的作用及原理。

一、二氧化碳溶液的作用

1. 酸化剂：二氧化碳溶液可与水中的氢离子（H+）反应生成碳酸（H2CO3），从而降低溶液的pH值，使水呈现酸性特性。这使得二氧化碳溶液在石油工业、化工工业中可以作为酸化剂使用。

2. 麻醉剂：二氧化碳溶液在医学领域中有广泛的应用，可作为麻醉剂使用。当二氧化碳溶液注入呼吸道时，其本身并不具备麻醉作用，但可以刺激呼吸中枢，使呼吸加快，达到麻醉的效果。

3. 抗菌剂：二氧化碳溶液对某些微生物具有较高的抑菌效果。这是因为二氧化碳在水中生成溶解的碳酸后，可以形成碳酸氢根离子（HCO3-），其具有一定的杀菌作用，可用于饮用水的净化和防止食物变质。

4. 食品补充剂：二氧化碳溶液可用作食品中的添加剂，起到增加食品的口感和保存食品的作用。将二氧化碳溶液注入食品中，其在食品中的分布均匀，能增加其松软、蓬松度，使之口感更佳。此外，二氧化碳也可以作为食品的保鲜剂，抑制食品中的微生物繁殖，延长食品的保质期。

5. 饮料制造：二氧化碳溶液被广泛应用于饮料制造业中，可用于制造碳酸饮料和苏打水等。通过将二氧化碳溶液注入水中，可以增加饮料中的气泡和口感，更加开胃。

二、二氧化碳溶液的原理

二氧化碳溶液的形成是一个物理过程，其溶解的原理主要涉及溶质、溶剂的相互作用以及分子之间的力。

二氧化碳溶解在水中的过程可以看作是一个气体在溶液中的溶解过程。气体分子进入溶液后，与溶剂分子发生相互作用，并与其形成包裹分子团簇。在二氧化碳溶解的过程中，由于二氧化碳分子的极性和大小适中，可与水分子发生氢键相互作用，从而使得二氧化碳分子溶解在水中。

溶解的过程是一个动态平衡的过程。当气体分子进入溶液后，溶解度由溶质分子进入溶液的速度和由溶液中脱溶质分子的速度决定。当溶解度达到一定程度时，溶液中的溶质分子和脱溶质分子的速度达到平衡，此时溶解度稳定。
