第五章 通风排气中有害气体的净化

工业通风（第四版）作者：孙一坚，沈恒根主编内容简介：本书系统地讲述了工业通风的原理、设计和计算方法，其中对各种局部排风罩的工作原理、常用除尘器的除尘机理及有害气体吸收和吸附的机理做了较为详细的介绍。

增加了蒸发冷却通风、通风除尘系统的运行调节等内容。

本版在《工业通风》(第三版)的基础上修订而成，根据近年来工业通风技术的发展、与本专业有关的国家标准规范的修订变化以及注册公用设备工程师(暖通空调专业)考试与通风相关的内容要求，对本书相关内容进行了修改。

新增了全面通风方式的分类、蒸发冷却通风、滤筒式除尘器、电袋组合式除尘器、通风(除尘)系统的运行调节等内容。

目录：第1章工业污染物及其防治的综合措施1.1 颗粒物、污染气体的来源及危害1.2 工业污染物在车间内的传播机理1.3 气象条件对人体生理的影响1.4 污染物浓度、卫生标准和排放标准1.5 防治工业污染物的综合措施习题第2章控制工业污染物的通风方法2.1 局部通风2.2 全面通风2.3 蒸发冷却降温通风2.4 事故通风习题第3章局部排风罩3.1 密闭罩3.2 柜式排风罩3.3 外部吸气罩3.4 热源上部接受式排风罩3.5 槽边排风罩3.6 大门空气幕3.7 吹吸式排风罩习题第4章通风排气中颗粒物的净化4.1 颗粒物的特性4.2 除尘器效率和除尘机理4.3 重力沉降室和惯性除生器4.4 旋风除尘器4.5 袋式除尘器4.6 湿式除尘器4.7 电除尘器4.8 进气净化用空气过滤器4.9 除尘器的选择习题第5章通风排气中有害气体的净化5.1 概述5.2 吸收过程的理论基础5.3 吸收过程的机理5.4 吸收设备5.5 吸收过程的物料平衡及操作线方程式5.6 吸收设备的计算5.7 吸收装置设计5.8 吸附法5.9 有害气体的高空排放习题第6章通风管道的设计计算6.1 风管内空气流动的阻力6.2 风管内的压力分布6.3 通风管道的水力计算6.4 均匀送风管道设计计算6.5 通风管道设计中的有关问题6.6 通风(除尘)系统的运行调节6.7 气力输送系统的管道计算习题第7章自然通风与局部送风7.1 自然通风的作用原理7.2 自然通风的计算7.3 避风天窗及风帽7.4 自然通风与工艺、建筑设计的配合7.5 局部送风习题第8章通风系统的测试8.1 通风系统压力、风速、风量的测定8.2 局部排风罩风量的测定8.3 颗粒物性质的测定8.4 车间工作区空气含尘浓度的测定8.5 管道内空气含尘浓度的测定8.6 高温烟气含尘浓度的测定8.7 除尘器性能的测定习题附录1 单位名称、符号、工程单位和国际单位的换算附录2 环境空气中各项污染物的浓度限值(摘自GB 3095-1996) 附录 3 工作场所空气中有毒物质、粉尘容许浓度(摘自GB Z2-2002)附录4 现有污染源大气污染物排放限值(摘自GB 16297-1996) 附录 5 锅炉烟尘最高允许排放浓度和烟气黑度限值(摘自GB 13271-2001)附录 6 锅炉二氧化硫和氮氧化物最高允许排放浓度(摘自GB 13271-2001)附录7 燃煤锅炉烟尘初始排放浓度和烟气黑度限值(摘自GB 13271-2001)附录8 镀槽边缘控制点的吸人速度νx(m/s)附录9 通风管道单位长度摩擦阻力线算图附录10 局部阻力系数附录11 通风管工业通风(第四版)复习题一、概念解释气溶胶烟尘化一次气流二次气流颗粒浓度局部排风全面通风无组织通风外部排风罩控制风速吹吸式通风高悬罩低悬罩烟气调质除尘器的全效率、分级效率、穿透率沉降速度旋风除尘器的返混悬浮速度切割粒径尘粒的驱进速度电晕反电晕电晕闭塞吸附剂的静活性和动活性流速当量直径流量当量直径爆炸浓度极限空气动力阴影区余压密闭防烟防火分区防烟分区防烟垂壁二、简答题1.影响人体热舒适性的基本参数有哪些？2.人体控制体温的机理（途径）有哪两个？3.工业有害物危害人体的途径有哪三方面？4.工业有害物对人体的危害程度取决于哪些因素？5.防治工业有害物的综合措施有哪些？6.进行车间通风系统设计时，可采取哪些节能措施？7.局部排风系统的可分为哪几部分？8.如何计算消除余热、余湿、及多种有害气体所需的全面通风量？9.通风房间的气流组织应遵循哪些原则？10.事故通风的排风量怎样确定？11.简述自然通风产生的必要条件和中和面的特征？12.上吸式吸气罩的排风量有哪两种计算方法？13.根据安装高度的不同，接受罩可分为哪两种？它们是如何划分的？14.与除尘技术相关的粉尘特性有哪些？15.目前除尘器的除尘机理有哪些？16.为什么同一粒径的尘粒，在不同除尘器中的分级效率有可能不同？17.旋风除尘器的内外涡旋的运动特点有何不同？18.袋式除尘器的阻力由哪几部分组成？过滤风速怎样影响袋式除尘器的阻力？19.为什么袋式除尘器安装新滤袋后的除尘效率反而不高？20.袋式除尘器的除尘方法有哪些？21.湿式除尘器的机理有哪几方面？22.电除尘器的优点有哪些？23.克服高比电阻的方法有哪些？24.选择除尘器时应考虑哪些因素？25.按照与工艺设备的配置关系，密闭罩可分为哪些形式？26.设计外部吸气罩时应当注意哪些问题？27.目前常用净化气态污染物的方法有哪几种？28.什么是吸附剂的静活性和动活性？29.流体在管道内的流动按流态怎样区分？通风和空调管道系统中空气的流动属于哪一种流态？30.风管内空气流动的阻力有几种？阻力是怎样形成的？31.防排烟设施有什么的作用？机械排烟系统由哪些设施组成？32.设置机械防烟加压送风系统的目的何在？其送风量应包括哪三部分？33.排烟防火阀和防烟防火阀的性能特点及应用有何不同？34. 发生火灾时，为什么建筑的顶层比火灾层的上层更危险？35. 喷雾风扇的降温机理和应用条件分别是什么？36. 系统式局部送风应符合哪些要求？37. 隧道内自然风形成的原因有哪些？38. 隧道内常见的通风方式有哪些？什么是横向—半横向通风？三、 计算题1. 在Pa p 510=、C t ︒=30的环境下，SO 2的体积浓度为ppm C 5.0=，请问此环境下SO 2的质量浓度是多少？2. 某厨房内产生的余热和余湿分别为kW Q 6=、s g W /80=。

有限空间作业安全生产管理规定第一章总则第一条为了加强施工现场有限空间作业安全生产管理,规范有限空间作业安全生产行为，预防和控制急性中毒事故发生,切实保护施工作业人员的身体健康和生命安全，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》和《北京市有限空间作业安全生产规范》等法律法规和有关规范标准，结合公司实际，制定本规定。

第二条公司范围内建设工程新建、扩建、改建时有限空间施工作业的安全生产管理,适用本规定。

第三条有限空间是指在密闭或半密闭，进出口较为狭窄，未被设计为固定工作场所，自然通风不良，易造成有毒有害、易燃易爆物质积聚或氧含量不足的空间。

如:深基坑的肥槽、地下工程、隧道、管道、容器等。

有限空间作业是指作业人员进入有限空间实施的施工作业活动.第二章有限空间作业安全管理第四条施工现场主要负责人应加强有限空间作业的安全管理，履行以下职责：（一）建立、健全安全生产责任制；（二）组织制定专项施工方案、安全操作规程、事故应急救援预案、安全技术措施等管理制度；(三)保证安全投入，提供符合要求的通风、检测、防护、照明等安全防护设施和个人防护用品；(四)督促、检查有限空间作业的安全生产工作,落实有限空间作业的各项安全要求；(五）提供应急救援保障，做好应急救援工作;（六)及时、如实报告生产安全事故。

第五条施工现场技术负责人应组织制定有限空间作业专项施工方案、安全作业操作规程、安全技术措施等，根据相关规定组织审批和专家论证等工作，并督促、检查实施情况.第六条施工现场安全监督部门应加强有限空间作业日常的监督检查,检查内容包括有限空间作业各项规定、规范的落实情况，有限空间作业施工现场的隐患排查情况以及安全防护设施和个人防护用品的配备、检测、维护等情况.第七条施工现场有限空间作业应明确作业负责人、监护人员和作业人员。

严禁在没有监护人的情况下作业.（一）作业负责人职责:掌握整个作业过程中存在的危险危害因素；确认作业环境、作业程序、防护设施、作业人员符合要求后，方可作业；及时掌握作业过程中可能发生的条件变化，当有限空间作业条件不符合安全要求时，立即终止作业。

章节习题--第五章职业危害把握技术一、单项选择题1.在生产中，与生产过程有关而产生的粉尘，称为。

A.生产性粉尘B.无机性粉尘C.有机性粉尘D.混合性粉尘2.生产性粉尘的危害程度与以下因素无关。

A.理化性质B.生物学作用C.防尘措施D.地域3.以下措施是防止尘肺发生的根本措施。

A.工程技术B.个体防护C.教育培训D.加大惩罚4.含游离二氧化硅10%以上的粉尘，称为。

A.矽尘B.石棉尘C.电焊烟尘D.铸造尘5.危害最严峻的粉尘是。

A.煤尘B.石墨尘C.水泥尘D.矽尘6.矽尘导致的职业病称为。

A.矽肺B.石棉肺C.电焊工尘肺D.其他尘肺7.各类企业中的电焊工，以造船厂、锅炉厂中密闭场所作业的电焊工最易发的职业病为A.铝尘肺B.矽肺C.电焊工尘肺D.铸工尘肺8.煤矿的采矿工、选煤工、煤炭运输工最易发的职业病为。

A.矽肺B.石棉肺C.电焊工尘肺D.煤工尘肺9.尘肺是由于吸人生产性粉尘引起的以肺的纤维化为主的。

A.职业危害B.职业病C.职业危害因素D.传染病10.2022 年卫生部、劳动和社会保障部公布的《职业病名目》中列出的法定尘肺有种。

A.10B.12C.13D.1511.实行措施，消退和降低粉尘危害，是防止尘肺发生的根本措施。

A.治理B.工程技术C.个体防护D.教育培训12.职业病是指企业、事业单位和个体经济组织的劳动者在职业活动中，因接触和其他有毒有害物质等因素而引起的疾病。

A.粉尘、放射性物质B.有毒气体C.有毒液体D.强迫体位13.建、扩建、改建建设工程和技术改造、技术引进工程可能产生职业病危害的，建设单位在-应当向有关行政部门提交职业病危害预评价报告。

A.可行性论证阶段B.设计阶段C.建设过程中D.竣工验收阶段14.建设工程在-建设单位应当进展职业病危害把握效果评价。

B.竣工验收时C.竣工验收后D.建设过程中15.陶瓷生产过程中最主要的职业危害因素是。

A.噪声B.振动C.毒物D.粉尘16.玻璃厂在原料粉碎、筛分、运输、配料过程中产生大量的矽尘，工人长期吸人高浓度矽尘可引起A.中毒B.矽肺C.中暑D.职业性哮喘17.依据《高温作业分级》〔GB/T 4200-1997〕，高温作业是指在生产劳动过程中，其工作地点平均WBGT 指数等于或大于℃。

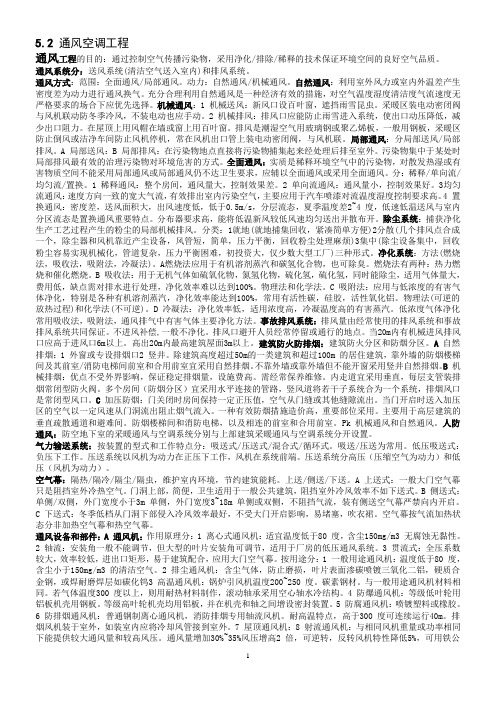

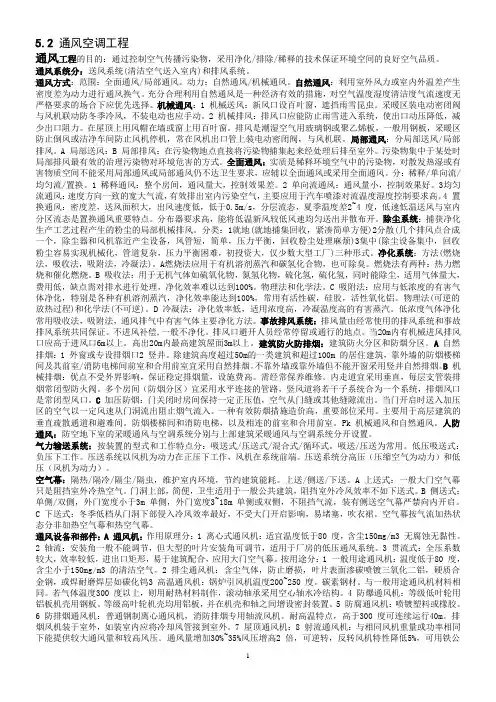

5.2 通风空调工程通风工程的目的：通过控制空气传播污染物，采用净化/排除/稀释的技术保证环境空间的良好空气品质。

通风系统分：送风系统(清洁空气送入室内)和排风系统。

通风方式：范围：全面通风/局部通风。

动力：自然通风/机械通风。

自然通风：利用室外风力或室内外温差产生密度差为动力进行通风换气。

充分合理利用自然通风是一种经济有效的措施，对空气温度湿度清洁度气流速度无严格要求的场合下应优先选择。

机械通风：1 机械送风：新风口设百叶窗，遮挡雨雪昆虫。

采暖区装电动密闭阀与风机联动防冬季冷风，不装电动也应手动。

2 机械排风：排风口应能防止雨雪进入系统，使出口动压降低，减少出口阻力。

在屋顶上用风帽在墙或窗上用百叶窗。

排风是潮湿空气用玻璃钢或聚乙烯板，一般用钢板，采暖区防止倒风或洁净车间防止风机停机，常在风机出口管上装电动密闭阀，与风机联。

局部通风：分局部送风/局部排风。

A 局部送风：B 局部排风：在污染物地点直接将污染物捕集起来经处理后排至室外。

污染物集中于某处时局部排风最有效的治理污染物对环境危害的方式。

全面通风：实质是稀释环境空气中的污染物，对散发热湿或有害物质空间不能采用局部通风或局部通风仍不达卫生要求，应辅以全面通风或采用全面通风。

分：稀释/单向流/均匀流/置换。

1 稀释通风：整个房间，通风量大，控制效果差。

2 单向流通风：通风量小，控制效果好。

3均匀流通风：速度方向一致的宽大气流，有效排出室内污染空气，主要应用于汽车喷漆对流温度湿度控制要求高。

4 置换通风：密度差，送风面积大，出风速度低，低于0.5m/s，分层流态，夏季温度差2~4 度，低速低温送风与室内分区流态是置换通风重要特点。

分布器要求高，能将低温新风较低风速均匀送出并散布开。

除尘系统：捕获净化生产工艺过程产生的粉尘的局部机械排风。

分类：1就地(就地捕集回收，紧凑简单方便)2分散(几个排风点合成一个，除尘器和风机靠近产尘设备，风管短，简单，压力平衡，回收粉尘处理麻烦)3集中(除尘设备集中，回收粉尘容易实现机械化，管道复杂，压力平衡困难，初投资大，仅少数大型工厂)三种形式。

1尘、有害气体、蒸气、余热余湿0。

4μm ～5μm ，对人体的危害最大. 3。

对于其他场所的空气温度标准，建议为:冬季12～21℃，夏季<28℃4.夏季室内空气流速一般0.3m/s 为宜，冬季室内空气流速0.2m/s 为宜5。

通风的任务：是以通风换气的方法改善室内的空气环境。

概括地说，是把局部地点或整个 房间内的污浊空气排至室外（必要时经过净化处理），把新鲜(或经过处理）空气送入室内。

对整个房间进行通风换气,其基本原理是：用清洁空气稀释(冲淡）室内含有有害物的空气，同时不断地把污染空气排至室外，保证室内空气环境达到卫生标准。

包括全面送风和全面排风空气送到作业地带或操作人员经常停留的工作地点，应避免将有害物吹向工作区；2.有效地从有害物源附近或者有害物浓度最大部位排走污染空气；3.能确保在整个房间内进风气流均匀分布，尽量减少涡流区。

单位时间内进入室内的空气质量总是和同一时间内从此房间排走的空气质量相等， ，也就是通风房间的空气质量总要保持平衡要使通风房间的温度达到设计要求并保持不变，必须是房间的总得热量等于总失热量，即保持房间热量平衡，称此为热平衡 11分:密闭罩、柜式排风罩、外部吸气罩、接受式排风罩、吹吸式排风罩选用密闭罩或通风柜，使有害物限于较小的空间,节省风量2）局部排风罩应尽可能包围或者靠近有害物的发生源,使有害物限于较小的空间,减小其吸收范围,便于补集和控制3）在工艺操作许可时，罩的周围尽量设置围挡，减小罩口的吸气范围4)排风罩的吸气气流方向尽可能与污染物运动方向一致5）已被污染的吸入气流不允许进入人的呼吸区，设计时要充分考虑人的操作位置和活动范围6）排风罩应力求结构简单造价低，便于制作安装和维修7）尽可能消除或减小罩口附近的干扰气流影响8)排风罩的位置安装应该合理，使局部排风罩的配合与生产工艺协调一致，尽量不妨碍人的操作和维修13当排风罩抽吸时,为保证有害物全部吸入罩内，必须在距离吸气口最远的有害物散发点（控制点）上造成适当的空气流动高度H<1。

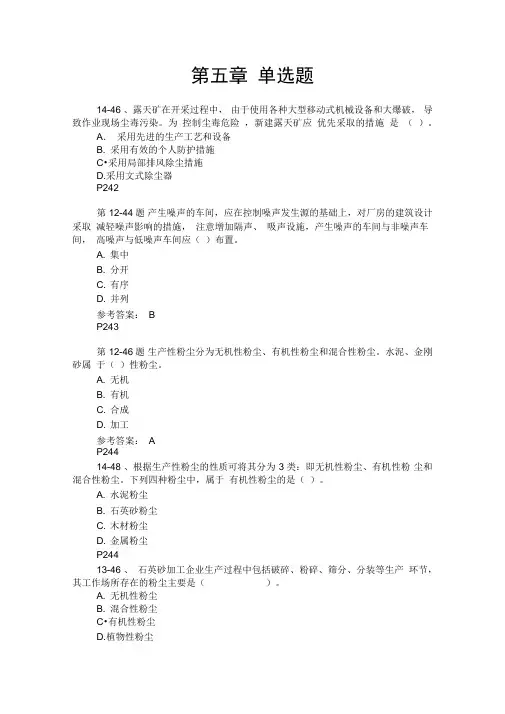

第五章单选题14-46 、露天矿在开采过程中，由于使用各种大型移动式机械设备和大爆破，导致作业现场尘毒污染。

为控制尘毒危险，新建露天矿应优先采取的措施是（）。

A．采用先进的生产工艺和设备B. 采用有效的个人防护措施C•采用局部排风除尘措施D.采用文式除尘器P242第12-44 题产生噪声的车间，应在控制噪声发生源的基础上，对厂房的建筑设计采取减轻噪声影响的措施，注意增加隔声、吸声设施，产生噪声的车间与非噪声车间，高噪声与低噪声车间应（）布置。

A. 集中B. 分开C. 有序D. 并列参考答案：BP243第12-46 题生产性粉尘分为无机性粉尘、有机性粉尘和混合性粉尘。

水泥、金刚砂属于（）性粉尘。

A. 无机B. 有机C. 合成D. 加工参考答案：AP24414-48 、根据生产性粉尘的性质可将其分为3 类：即无机性粉尘、有机性粉尘和混合性粉尘。

下列四种粉尘中，属于有机性粉尘的是（）。

A. 水泥粉尘B. 石英砂粉尘C. 木材粉尘D. 金属粉尘P24413-46 、石英砂加工企业生产过程中包括破碎、粉碎、筛分、分装等生产环节，其工作场所存在的粉尘主要是（）。

A. 无机性粉尘B. 混合性粉尘C•有机性粉尘D.植物性粉尘P24413-47 、根据粉尘化学性质不同，粉尘对人体危害作用机理也不一样，主要有致纤维化、中毒、致癌和致敏等作用。

游离二氧化硅粉尘对人体危害作用主刑日（\要是（）。

A. 致纤维化作用B. 中毒作用C•致癌作用D.致敏作用P24411-44 .粉尘对人体的危害程度与其理化性质有关。

下列关于粉尘危害的说法中，错误的是（）。

A. 同一种粉尘浓度越高对人体的危害越重B. 粉尘中的游离二氧化硅对人体危害不大C•具有化学毒副作用的粉尘，溶解度越大危害作用越强D.同一种粉尘直径截越小对人体的危害越重P24411-53.粉尘对人体的危害程度与其理化性质有关。

对机体的危害性较大，易于到达呼吸器官深部的粉尘颗粒直径一般小于（）卩mA. 5B. 50C. 100D. 150P245 第12-47 题粉尘溶解度的大小与对人体危害程度的关系，因粉尘作用性质不同而异，主要呈机械刺激作用的粉尘，随溶解度的增加其危害作用（）A. 减弱B. 增强C. 消失D. 不变参考答案：AP24511-54.在卫生学上，常用的粉尘理化性质包括粉尘的化学成分、分散度、溶解度、密度、形状、硬度、荷电性和爆炸性等。

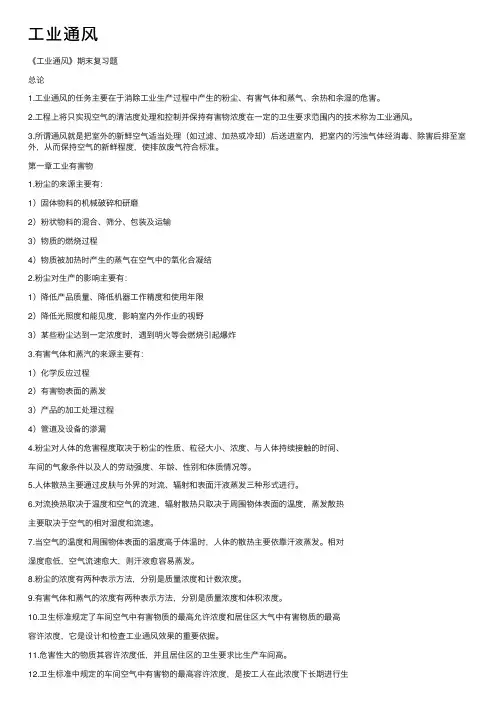

⼯业通风《⼯业通风》期末复习题总论1.⼯业通风的任务主要在于消除⼯业⽣产过程中产⽣的粉尘、有害⽓体和蒸⽓、余热和余湿的危害。

2.⼯程上将只实现空⽓的清洁度处理和控制并保持有害物浓度在⼀定的卫⽣要求范围内的技术称为⼯业通风。

3.所谓通风就是把室外的新鲜空⽓适当处理（如过滤、加热或冷却）后送进室内，把室内的污浊⽓体经消毒、除害后排⾄室外，从⽽保持空⽓的新鲜程度，使排放废⽓符合标准。

第⼀章⼯业有害物1.粉尘的来源主要有：1）固体物料的机械破碎和研磨2）粉状物料的混合、筛分、包装及运输3）物质的燃烧过程4）物质被加热时产⽣的蒸⽓在空⽓中的氧化合凝结2.粉尘对⽣产的影响主要有：1）降低产品质量、降低机器⼯作精度和使⽤年限2）降低光照度和能见度，影响室内外作业的视野3）某些粉尘达到⼀定浓度时，遇到明⽕等会燃烧引起爆炸3.有害⽓体和蒸汽的来源主要有：1）化学反应过程2）有害物表⾯的蒸发3）产品的加⼯处理过程4）管道及设备的渗漏4.粉尘对⼈体的危害程度取决于粉尘的性质、粒径⼤⼩、浓度、与⼈体持续接触的时间、车间的⽓象条件以及⼈的劳动强度、年龄、性别和体质情况等。

5.⼈体散热主要通过⽪肤与外界的对流、辐射和表⾯汗液蒸发三种形式进⾏。

6.对流换热取决于温度和空⽓的流速，辐射散热只取决于周围物体表⾯的温度，蒸发散热主要取决于空⽓的相对湿度和流速。

7.当空⽓的温度和周围物体表⾯的温度⾼于体温时，⼈体的散热主要依靠汗液蒸发。

相对湿度愈低，空⽓流速愈⼤，则汗液愈容易蒸发。

8.粉尘的浓度有两种表⽰⽅法，分别是质量浓度和计数浓度。

9.有害⽓体和蒸⽓的浓度有两种表⽰⽅法，分别是质量浓度和体积浓度。

10.卫⽣标准规定了车间空⽓中有害物质的最⾼允许浓度和居住区⼤⽓中有害物质的最⾼容许浓度，它是设计和检查⼯业通风效果的重要依据。

11.危害性⼤的物质其容许浓度低，并且居住区的卫⽣要求⽐⽣产车间⾼。

12.卫⽣标准中规定的车间空⽓中有害物的最⾼容许浓度，是按⼯⼈在此浓度下长期进⾏⽣产劳动，⽽不会引起急性或慢性职业病为基础的。

工业毒物的通风排毒与净化吸收范本在工业生产中，可能会产生各种有害物质，这些有害物质对人体健康造成威胁。

为了降低工人的健康风险，必须采取措施进行通风排毒与净化吸收。

本文将介绍几种常见的通风排毒与净化吸收范本。

首先，对于气体有害物质的排毒与净化，我们可以使用通风系统。

通风系统是通过排风和换气来有效地减少有害气体的浓度。

一种常见的通风系统是废气排放管道。

通过将废气排放到室外，可以有效地远离工作区，减少对工人的伤害。

此外，还可以使用局部排风系统，将有害气体直接抽出，确保工作区域的空气质量。

这种方法非常适用于局部污染源较为集中的工作场所。

其次，对于固体和粉尘有害物质的排毒与净化，除了通风系统，还可以采用吸尘器或过滤器。

吸尘器可以将固体和粉尘颗粒吸入，并通过过滤器分离出来，将洁净空气排放出去。

这种方法特别适用于需要清洁粉尘积聚的地方，如建筑工地或矿山。

过滤器也可以用于空气净化，将空气中的固体颗粒去除，提高空气质量。

另外，在处理液体有害物质时，可以使用吸附剂或净化设备。

吸附剂是一种能够吸附有害物质的物质，如活性炭。

将活性炭置于液体有害物质中，可以吸附有害物质，并净化液体。

此外，也可以使用化学反应的方式进行净化，将有害物质转化为无害物质。

这种方法适用于液体有害物质浓度较高的环境。

总之，通风排毒与净化吸收是保护工人健康的重要措施。

通过采用适当的通风系统、吸尘器、过滤器、吸附剂或净化设备，可以有效地降低有害物质的浓度，确保工作环境的空气质量。

这些范本可以根据工作环境和有害物质的种类进行灵活应用，以达到最佳的效果。

最后，工业毒物的通风排毒与净化吸收是一项综合性的工作，需要全面考虑工作场所的具体情况和有害物质的特性。

只有在合理设计和有效实施这些措施的基础上，才能真正保护工人的健康与安全。

这对于维护工作环境的净化和改善工人的生产效率都具有重要意义。
