2015高职 三维建模数字设计与制造 任务书1-上(赛项赛卷)

  • 格式：pdf
  • 大小：411.56 KB
  • 文档页数：7

1

“2015年全国职业院校技能大赛”高职组 三维建模数字化设计与制造赛项

“数据采集与再设计”阶段 (总时间：3.5小时)

任 务 书

二〇一五年六月三十日 2

注意事项 1.参赛选手在比赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值； 2.参赛选手的比赛任务书用参赛证号、组别、场次、工位号标识，不得写有姓名或与身份有关的信息，否则视为作弊，成绩无效。 3.比赛任务书当场启封、当场有效。比赛任务书按一队一份分发，竞赛结束后当场收回，不允许参赛选手带离赛场，也不允许参赛选手摘录有关内容，否则按违纪处理。 4.各参赛队注意合理分工，选手应相互配合，在规定的比赛时间内完成全部任务，比赛结束时，各选手必须停止操作计算机。 5.请在比赛过程中注意实时保存文件，由于参赛选手操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。 6.在提交的电子文档上不得出现与选手有关的任何信息或特别记号，

否则将视为作弊。 7.若出现恶意破坏赛场比赛用具或影响他人比赛的情况，取消全队竞赛资格。 8.请参赛选手仔细阅读任务书内容和要求，竞赛过程中如有异议，可向现场裁判人员反映，不得扰乱赛场秩序。 9.遵守赛场纪律，尊重考评人员，服从安排。 10.所有电子文件保存在一个文件夹中，命名为“三维造型设计+选手组别+工位号”，文件夹复制到赛场提供的U盘移动存储器中，装入信封封好，选手和裁判共同签字确认。 3

一、任务名称与时间 1. 任务名称：桔子形小夜灯与眼睛按摩器数据采集与再设计。 2. 竞赛时间：3.5小时。 二、已知条件 桔子形小夜灯与眼睛按摩器产品样件。 1.桔子形小夜灯说明 图1是桔子形小夜灯照片。桔子形小夜灯是LED灯。在室内使用，插上电源后，当外部光线昏暗时，LED小夜灯自动开启；外部光线充足时，LED小夜灯自动关闭。产品特点：（1）使用寿命长，可连续工作12000小时以上；（2）环保节能，功率为0.1W,每年只需花费不到1元电费。

正面 侧面 图1桔子形小夜灯照片(组合件视为一整体)

正面 侧面

图2 眼睛按摩器照片(组合件视为一整体) 4

2. 眼睛按摩器说明 图2是眼睛按摩器照片。图2中，1为眼罩 2为按摩头 3为按摩器手柄 4为按摩器开/关按钮 5为电池盖与电池盖卡扣 6为充电插孔。 适用人群：经常使用电脑、手机以及用眼过度者。 使用方法：按开按摩器开/关按钮以启动按摩器，手握按摩器手柄，将眼罩放在眼睛周边穴位，对眼睛进行整体按摩，也可以使用按摩头，对眼睛周围的单个穴位，进行局部按摩。 使用效果：使用本产品，能够缓解眼睛疲劳，并有保健作用。 桔子形小夜灯与眼睛按摩器实物为企业正式产品，选手在使用该产品作为三维扫描样件进行设计过程时，请按文明生产要求操作，不得对产品有任何伤害。

三、 数据采集与再设计任务、要求、评分要点和提交物 任务一、样品三维数据采集（25分） 参赛选手使用赛场提供的Win3DD-M三维扫描装置和样件，高精度完成给定桔子形小夜灯与眼睛按摩器样件各面的三维扫描，并且对获得的点云进行相应取舍，剔除噪点和冗余点。提交经过取舍后点云电子文档，提交STL格式文件，文件命名为“工位号－saomiao－xiaoyedeng 工位号－saomiao－anmoqi”。提交位置：给定2个U盘中，各存一份，电脑D盘根目录下备份一份，其它地方不准存放。 分值指标分配如下： 指标 小夜灯正面 小夜灯背面 按摩器正面 按摩器背面 分值 6 4 8 7 评分标准：将选手提交的扫描数据与标准三维模型各面数据进行比对，组成面的点基本齐全（以点足以建立曲面为标准），并且平均误差小于0.05为得分。平均误差大于0.10为不得分，中间状态酌情给分。 注意：标志点处不作评分，扫描不到地方不能进行补缺。 任务二、三维建模（30分） 1.眼睛按摩器的外观三维建模 参赛选手选用计算机预装软件，利用“任务一”得到的数据，完成眼睛按摩器的外观三维建模。 注意： （1）螺钉工艺孔和充电插孔可作简化处理。 5

（2）除已经说明或注明不需做的特征除外，其余严格按照实际情况完成。 （3）在正向设计前，将三维数字模型缩小一倍（比例1:2）。 2.浮雕作品的外观三维建模 根据图2眼睛按摩器侧面照片A-A曲线拆分，把眼睛按摩器外形拆分为上下两件（A-A曲线的位置在上下件中间，仅供大致参考）。上件设计成一个浮雕作品，命名为上浮雕件。说明：上件以拆分面为准，附着在一底托上，成为一体,形成浮雕作品。要求设计的底托比上件外形略大(毛坯尺寸: 88×43×53mm)。 宗旨：眼睛按摩器上件以浮雕形式展现出来。 提示：上浮雕件加工方法是:在给定的毛坯上，沿拆分曲面铣削出眼睛按摩器上件外观造型即做出上浮雕件工件（浮雕作品）。 3.上浮雕件与底座装配结构三维建模 设计一个与上浮雕件相配合底座(毛坯尺寸: 108×63×20mm) 的装配结构。 要求： （1）上浮雕件下表面（底托部分）嵌入底座的上表面中，嵌入深度为5mm； （2）装配合理。底座配合部分尺寸按照H8加工，公差数值查附件1公差等级及配合表，上浮雕件配合部分尺寸按照底座配做，单边间隙小于0.04。 宗旨：考核选手对实际生产的产品公差配合意识。 提交：眼睛按摩器、上浮雕件和底座3项数字模型的原文件和“STP”格式文件，文件命名为“工位号－jianmo－anmoqi 工位号－jianmo－shangfudiaojian 工位号－jianmo－dizuo”。提交位置：给定2个U盘中，各存一份，电脑D盘根目录下备份一份，其它地方不准存放。 分值指标分配如下： 指标 眼睛按摩器 拆分件 上浮雕件 底座配合面 分值 19 8 2 1 评分标准：将选手创建的模型与扫描三维模型各面数据进行比对，平均误差小于0.08。面的建模质量好、合理拆分曲面、面与面之间拟合度高为得分。平均误差大于0.20不得分，中间状态酌情给分。 注意：整体拟合不给分。 任务三、产品创新设计（10分）

根据“任务二” 上浮雕件和底座的数字模型，进行创新设计。 1.底座外观创新设计。要求：底座外形设计美观，结构合理，符合加工工艺。 2.眼睛按摩器的使用中，存在着一些问题，如眼罩结构和形状设计不合理。请选 6

手对眼睛按摩器的眼罩进行创新人性化设计，提高使用功效。 3.在使用眼睛按摩器时，手柄比较光滑，容易滑脱。请选手对手柄进行人性化设计，改善这一不足之处。 注意： （1）以上3项创新设计方案，不但，要在上浮雕件和底座加工展示出来，而且，还要按创新设计说明要求（附件2），分别进行描述； （2）创新设计说明要结合创新设计，采用文字或结合补充插图，言简意赅说明创新设计思想。根据职业能力要求，说明为什么这样创新设计，并写在附件2创新设计说明（纸质）中。要求：字体工整，文面干净。 提交： 1．三维创新设计原文件和“STP”格式文件，文件命名为“工位号－sheji－shangfudiaojian 工位号－sheji－dizuo” 。提交位置：给定2个U盘中，各存一份，电脑D盘根目录下备份一份，其它地方不准存放； 2.创新设计说明装入给定的贴有“工位号”的信封内。说明文件上和信封上不准书写任何文字、记号、图案。 分值指标分配如下： 指标 底座方案 眼罩方案 手柄方案 创新说明 分值 3 4 2 1 根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分，去掉最高分和最低分，其余分取平均值。 任务四、数控编程（5分） 根据“任务三”上浮雕件和底座数字模型,选手根据赛场提供的机床、刀具、毛坯，选择合适软件和加工工艺对该产品进行数控编程,毛坯尺寸和加工刀具，见附件3三维建模数字化设计与制造赛项刀具、工具、量具及附件清单（纸质）。 选择合适的软件对产品进行数控编程，生成加工程序。 提交两个加工工件的数控编程程序，文件命名为“工位号－biancheng－shangfudiaojian 工位号－biancheng－dizuo” 。提交位置：给定2个U盘中，各存一份，电脑D盘根目录下备份一份，其它地方不准存放；

分值指标分配如下： 7

指标 上浮雕件程序 底座程序 加工工艺制定 整体合理性 分值 1 1 1 2 根据数控编程程序的可行性、合理性和零件的工艺性组织评分裁判投票打分，去掉最高分和最低分，其余分取平均值。 提醒1：文件名必须按要求相应保存。提交位置：给定2个U盘中，各存一份，电脑D盘根目录下备份各一份，其它地方若有存放，应清除。 提醒2：本阶段竞赛未专门设置职业素养分，但是如果选手违反职业道德、竞赛纪律，或违反安全操作过程，损害设备、工夹具行为出现，后果较严重。现场裁判有权作出在5分以内倒扣分。若明显违反竞赛纪律按规定终止选手竞赛。 5分以内倒扣分处理决定由二位现场裁判共同提出，报请负责现场裁判工作的副裁判长（或负责人）决定，报请裁判长复核。 提醒3：眼睛按摩器实物经三维扫描和逆向设计后，得到数字模型要缩小一倍，按1:2比例，进行后期的设计和制造。 提醒4：第二阶段竞赛，电脑中不安装设计软件，根据第一阶段竞赛编制的数控程序，进行数控加工。

合集下载

（完整版）全国3D大赛赛题……

（完整版）全国3D大赛赛题……

（完整版）全国3D大赛赛题……3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。

零件壁厚均为E。

参数：A=110， B=30， C=72， D=60，E=1.5问题：模型体积为多少？（标准答案：18654.35）题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。

需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。

2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。

3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。

4)架体外缘的长宽相等，均为D。

5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。

6)加强筋的上边缘与架体上方的圆角相切。

参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。

注意模型中的对称、阵列、相切、同心等几何关系。

参数：A=112， B=92， C=56， D=30问题：模型体积为多少？（标准答案：136708.44）题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少? （标准答案：281405.55）3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。

其中绿色线条上的圆弧半径都是R3. 参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。

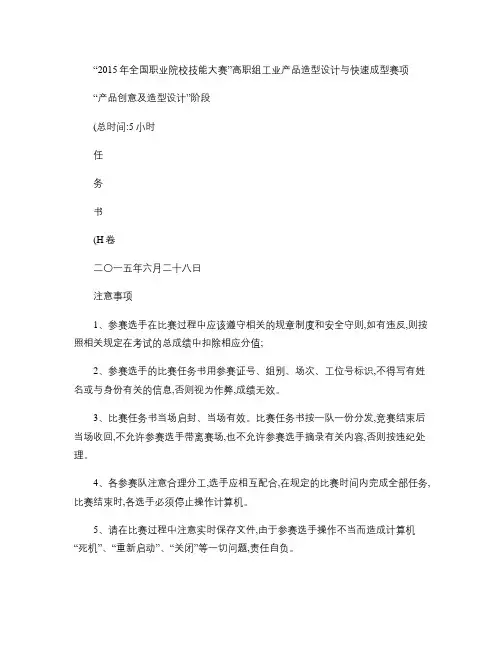

2015全国工业产品造型设计与快速成型竞赛任务书(H卷)
