扬子石化公司65万吨/年乙烯改造乙烯装置 裂解气压缩机组机械试运转

施工方案

中国石化集团第四建设公司 扬子工程项目经理部 编码：TFCC—65YG/方案1062-02 重大

扬子石化公司65万吨/年乙烯改造乙烯装置 裂解气压缩机组机械试运转

施工方案

编制： 校审： 批准：

中国石化集团第四建设公司 扬子工程项目经理部 2002年6月20日

√ 综合 一般 目 录

1 编制说明……………………………………………………………1 2 试运转的目的和意义…………………………………………………1 3 编制依据………………………………………………………………1 4 主机及辅机技术参数…………………………………………………1 5 试运转应具备的条件…………………………………………………3 6 施工工序………………………………………………………………3 7 试运步骤………………………………………………………………4 8 施工组织机构………………………………………………………15 9 质量管理机构和质量保证措施…………………………………16 10 HSE管理体系运行控制措施…………………………………………17 11 文明施工………………………………………………………………17 12 主要消耗材料…………………………………………………………17 13 机组主要报警联锁值…………………………………………………17 14 附件……………………………………………………………………18 15 异常情况处理（附页） 1 编制说明 本方案是TFCC-65YG/方案-1062《乙烯装置裂解气压缩机组机械试运转方案》的修改和补充版，原TFCC-65YG/方案-1062/1062-1方案同时作废。本次修改和补充的主要依据有： 试运方案预审的要求 联络票MHI/TEC-034 本方案的支持文件为扬子石化烯烃厂编制的《E-GT/GB1201单试方案》 2 试运转的意义和目的 1） 裂解气压缩机组试车，表明装置的蒸汽管线系统、压缩区、热区、冷区的配管工作基本结束，即将开始系统的吹扫、气密以及干燥和置换，只有裂解气压缩机组试车成功，并立即开始连续进行空气试运转，才能保证下一步裂解炉投油试运转。因此，裂解气压缩机组E-GB1201试车成功与否，是装置能否如期建设投产的关键。 2） 裂解气压缩机组试车的目的在于立即开始空气运转，以便为系统的吹扫、气密干燥等工作提供足够的气源；同时，也是对压缩机系统本身机械、仪表、配管系统及基础的全面检查和考核。 3 编制依据 《乙烯装置离心压缩机组施工技术规程》 SHJ519-91 《乙烯装置工艺管道及仪表流程图（新区）》 《机械设备安装工程施工及验收通用规范》 GB50231-98 《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98 《随机技术文件》 日本三菱重工 4 主机及辅机技术参数 4.1 透平技术参数（见下表） 4.2 压缩机技术参数（见下表） 4.3 油泵技术参数（见下表） 4.4 复水泵技术参数（见下表） 透平技术参数 透平型式 8EH-11中间抽气冷凝式多阀喷嘴调速 11级 项目 透平额定 被驱动机械额定 正常 功率 kw 23093 16511/20992 14507 转速 rpm 5501 5167/5501 4936 蒸汽耗量 kg/h 240800 188900/202500 183200 进汽压力 MPaG 13.0 11.4 进汽温度 ℃ 530 515 抽汽压力 MPaG 4.8 4.3 抽汽温度 ℃ 450 391 排汽压力 MPa 0.07（G） 0.012（A） 排汽温度 ℃ 120 49

压缩机技术参数（空气运转） 项目 1段 2段 3段 4段 5段 吸入压力MPaA 0.0985 0.173 0.308 0.467 0.733 吸入温度℃ 28.2 28.2 28.2 28.2 28.2 排出压力MPaA 0.185 0.321 0.578 0.782 1.000 排出温度℃ 104.1 99.1 98.8 87.3 67.8 单台功率kw 1579 1462 1458 1194 815 流量 kg/h 71395 70776 70423 70271 70165 总功率 kw 6508 转速 rpm 4660

油泵技术参数 项目 主油泵透平 主、备油泵 事故油泵 位号 GB1201-GT1 GA1A/B GA2 额定功率 kw 55 41.8 4.9 一阶临界转速rpm 10700 额定转速 rpm 2930 2930 2930 最大连续转速rpm 3077 最小允许转速rpm 2491 跳闸转速 rpm 3538 入口温度 ℃ 290 进汽压力 MPaG 1.55 排汽压力 MPaG 0.45 流量 m3/h 63.66 47.2 扬程 m 137 31

复水泵技术参数 流量：50.61 m3/h 扬程：68.9 m 功率：15.9 kw 转速：2925 rpm 5 试运转应具备的条件 1） 全部蒸汽管线系统（SS、HS、MS、LS）安装完毕，且试压气密试验及吹扫合格，保温工作结束； 2） 全区NG、IA、及CW系统安装完毕，且试压、气密、吹扫（或冲洗）合格； 3） 压缩区的BW、SC、NL管线安装完毕，且试压、气密、吹扫合格； 4） N2系统具有足够合格的氮气； 5） IA系统具有足够合格的仪表风； 6） 烯烃厂C锅炉能提供连续合格的超高压蒸汽； 7） 八循能提供足量的冷却水； 8） GB-1201系统工艺管线、设备均已按图施工完毕，且试压、气密试验及吹扫合格； 9） 透平保温工作结束； 10） 压缩机及透平的油路系统按设计安装完毕，且酸洗、油洗合格； 11） 压缩机干气密封安装完毕且具备使用条件； 12） 试运所涉及的机泵安装完毕且符合规范要求； 13） 电气仪表安装完毕，联校完成且具备使用条件； 14） 压缩区照明具备使用条件，且调度、指挥及通讯系统具备使用条件； 15） 压缩区竖向施工完，主干道畅通，且消防设施齐全； 16） 压缩区具备排水条件（雨排、污排）； 17） 试运转所需要的机具、量具、测量仪表齐全好用。 6 施工工序

7 试运步骤 7.1 试运前的准备

试运准备 油路系统试运转 调速系统试验

复水系统试运转 真空试验 透平单机试运

压缩机机械试运 1） 试运人员应熟悉透平、压缩机的运行规程、操作手册及有关技术资料，并经过培训及技术交底，全面了解机组的结构及特性，有处理事故的能力。 2） 试运过程中各机组应分别按下列阶段进行：  油系统试运转  调速系统试验  复水系统试运  真空试验  透平单机试运  压缩机机械试运（机组无负荷试运） 3） 成立试运行组织机构并落实责任分工。 4） 准备好试运用的各种记录表格。 5） 在试运过程中应尊重外商或厂家的指导，如有技术性意见分歧，可进行几方协商达成共识后进行下步工作。 7.2 油系统的试运转 1） 一般条件 a) 确认油路管线配管正确，油冲洗合格；

b) 确认干气密封系统的隔离气已经投用；

c) 确认电气、仪表系统联校完毕；

d) 确认LS、MS管线配管正确，保温施工完毕；

e) 确认机泵的安装完成并符合规范要求；

f) 确认油箱内已按要求加注润滑油（一次注油量16622升）；

g) 确认油站及周围已清理干净，消防设施齐备。

2） 辅助油泵、事故油泵电机试运转 脱开泵与电机间的联轴器，由电气专业对电机按要求进行单试合格。 3） 主油泵透平单试 a) 暖管

打开排凝阀，在0.2-0.3 MPaG压力下暖管30分钟，排凝阀排放无凝液后逐步升压；检查管线泄露及热膨胀情况。 b) 透平转子的冲动和暖机 拉动调速启动手柄送汽，冲动透平转子，冲动后减少蒸汽量，使其维持300-500 rpm低速运转，暖机15分钟；确认转子转向，检测透平的振动、杂音、轴承温度等。 c) 手动跳闸试验

在低速暖机时，做一次手动跳闸试验，检查主气门是否迅速关闭，是否关严，检查透平停转情况。 d) 超速跳闸试验

调节调速器调节螺丝，将转速升至3538 rpm左右，进行三次超速跳闸试验，检查主汽阀是否迅速关闭，记录跳闸转速，三次跳闸转速相差应在1.5%以内。 e) 升速

调节调速器低速止动螺丝，将转速逐渐升至3077 rpm，运转2小时，核对及确认调速器调速范围，检查机械振动、杂音及轴承温度等参数。 f) 停机

第三次超速跳闸试验完成后即进行停机，注意机体和蒸汽管线排凝，同时对透平进行盘车。 4） 辅助油泵的试运转 a) 启动前的准备

检查电机与泵的同轴度，安装联轴器，按正常开车流程准备润滑油和调速油系统，蓄能器按要求冲压（润滑油蓄能器0.35 MpaG，控制油蓄能器0.52 MpaG），投用过滤器FD1A，油冷却器EA1A。 b) 启动辅助油泵GA1B

按离心泵启动方法启动辅助油泵，建立LO、GO油系统循环，同时进行机泵的机械运转检查，检查机泵的振动、杂音、轴承温度以及机泵的性能，运行2小时为合格。 c) 油路系统的调整和检查

设定调整润滑油和调速油压力：润滑油压力（PG-88203）0.14 MPaG；调速油压力（PG-88281）0.9 MPaG；记录LO过滤器压差（PDG-88201）0.035 MPaG；油冷却器出口温度（TG88221）45-52℃以及油箱液位和回油情况。

合集下载

压缩机单机试车专项方案

压缩机单机试车专项方案

目录1、工程概况2、编制根据3、施工准备4、压缩机单机试运转5、压缩机无负荷试运转6、压缩机负荷试运转7、压缩机负荷试运转停机8、安全技术办法1、工程概况1.1、大化集团30万吨合成氨厂为搬迁改造工程，原1400单元仪表空压站有1台L3.5-20/10型活塞式空气压缩机，搬迁改造后因气量局限性，新增1台VW-25/10型活塞式压缩机。

2、编制根据2.1 GB50275-98《压缩机、风机、泵安装工程施工及验收规范》2.2 HGJ206-92《化工机器安装工程施工及验收规范》中小型活塞式空气压缩机2.3 施工组织设计3、施工准备3.1压缩机应所有安装完毕，经检查合格，各专业安装记录应填写完毕。

3.2水、气工程检查合格，所有电器设备均可受电运营；仪表联锁装置调试完毕，动作无误。

3.3机组操作现场应整洁，并备有相应消防器材。

3.4设备内部及管路系统中应无异物。

3.5各零部件连接处螺栓、螺母应上紧，无松动。

3.6气管路、冷却水管路、润滑油管路等应畅通。

3.7通水运营时，应检查下列各项:3.7.1系统应无泄漏，回水清洁、畅通；3.7.2冷却水压力应达到操作指标；3.7.3汽缸及填料函内部不得有水渗入。

3.8环境温度在5℃如下时，通水试运营应采用防冻办法。

3.9启动进排气管路中单向阀。

3.10按规定转向，将皮带轮转几圈，其运营应灵活无阻滞现象。

4、压缩机单机试运转4.1循环油系统试运营4.1.1注入系统润滑油，应符合技术资料规定，质量应符合现行行业原则SY1216《压缩机油》规定。

4.1.2当环境低于5℃时，应将润滑油加温至30~35℃。

4.1.3应将轴瓦和机身滑道供油管接头拆开，暂时用短管接至机身曲轴箱，防止油污进入运动机构。

4.1.4油冲洗应按下列规定进行：4.1.4.1抽出过滤器芯，依次换上80目/英寸至120目/英寸金属过滤网进行冲洗，应及时切换，清晰过滤网；4.1.4.2持续运转4小时后，应检查过滤网，其合格原则是：目测滤网不得有硬质颗粒，软质污物每平方厘米范畴内不得多余三颗粒。

燃气试运行方案

燃气试运行方案

燃气试运行方案背景在燃气设备使用前，为了保障设备正常运行，需要进行试运行。

试运行过程是检验设备性能的重要环节，同时也具有周期性、阶段性等特点。

因此，在燃气设备试运行过程中，制定一份完整的试运行方案显得尤为重要。

目的本文档旨在制定一份合理的燃气设备试运行方案，以确保燃气设备的正常运行和安全使用。

燃气试运行方案设备调试前准备在开始试运行前，需要针对燃气设备进行检查与调试，确保设备处于正常状态。

具体步骤如下：1.燃气管道连接：检查燃气管道连接是否牢固，使用适当的工具进行拧紧。

2.通电检查：开启燃气设备电源，观察设备是否正常通电。

如果出现电气故障，立即停止试运行，进行维修。

3.油泵测试：开启油泵进行测试，确认油泵能够正常启动并动作稳定。

4.喷油测试：开启喷油系统，检查喷油器功能是否正常。

5.燃气气路：检查燃气气路的接头、管路是否漏气，并进行相应的密封处理。

设备试运行阶段燃气设备试运行阶段包括启动、调节及稳定三个阶段，具体步骤如下：1.启动阶段：在启动燃气设备前，确认所有操作步骤正确无误，开启设备通电开关，启动油泵，并充入适量柴油。

2.调节阶段：确认设备通电及油泵启动无误后，开启熄火锁，并调节油泵旋钮，使燃气喷嘴喷油量调整到特定数值。

3.稳定阶段：在设备开始运转后，观察设备相关指标是否符合要求，如燃气燃烧状态、温度等指标。

如果发现异常情况，立即停止试运行，并进行维修处理。

试运行结束后处理在试运行结束后，需要进行相应的善后处理。

具体步骤如下：1.关闭设备：按照设备操作手册，逆序关闭燃气设备与油泵，并清理设备表面油污，保证设备干净。

2.数据统计：根据试运行相关指标数据，进行汇总和分析，为后续设备维护提供数据参考。

注意事项1.在进行燃气设备试运行前，必须经过专业人员检查和确认。

2.开启燃气设备的过程需要注意人身安全和环境安全。

3.在试运行过程中，发现异常状况需要及时停机处理。

结语本文档制定了一份完整的燃气设备试运行方案，可以有效地保障设备正常运行和安全使用。

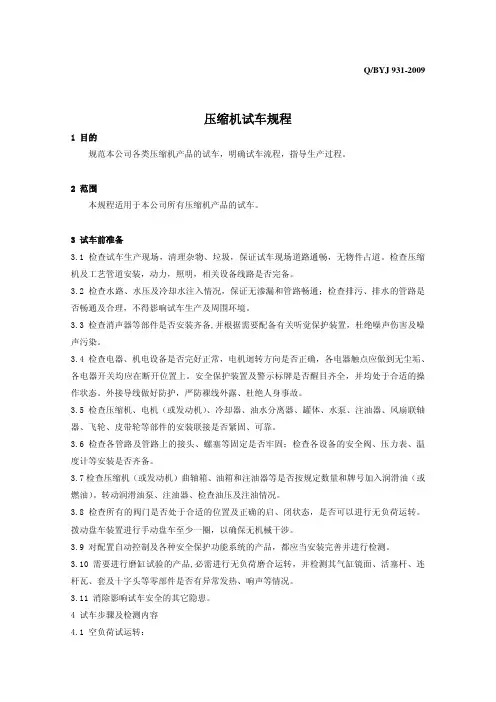

压缩机试车规程
