现浇门过梁标准施工工艺

数进行排砖。
六、砌筑施工
砌体采用“三一”砌筑法, 即一铲灰, 一块砖, 一挤揉。 紧向灰缝双面打灰。
六、砌筑施工
灰缝均匀、饱满 墙面清洁、卫生
六、砌筑施工
清 理 至 砂 浆 堆 放 点
落地灰及时回收利用
六、砌筑施工
1、门洞口两侧在整个门 洞两侧高度范围内预埋混 凝土预制块，预制块采用 C20混凝土制作，预制块 尺寸为190×190×墙厚, 顶部第一块距离过梁300， 其它预埋块间距≯600mm。 2.外墙窗洞非落地窗时， 至窗台标高处设置现浇砼 压顶，压顶两边各伸入墙 内200mm，截面尺寸为 墙后×120mm,纵向配筋 为2Ф6＋Ф6@200.
一、施工目标
顶次
顶目
1
轴线位移
2
墙体顶面标高
每层
3
垂直度
全高
≤10m >10m
4
表面平整度
5
水平灰缝平直度
6
门窗洞口 (后塞口)
宽度 高度
7
水平灰缝厚度
8
构造柱截面
9
外墙窗口位置上下偏移
10
砂浆饱满度
允许偏差 (mm) 8
±10 3 8 15 5 7 ±4
+15、-5 +2 +10 15
≥90%
检查方法 经纬仪或拉线尺量检查
四、墙体植筋
3.构造柱植筋
构造柱的设置严格按砌体施工图要求进行布置, 纵筋搭接长度 必须满足设计要求, 搭接区域箍筋按要求加密设置。
构造柱采用预埋钢筋时, 应确保钢筋留 设长度满足搭接要求。
四、墙体植筋
4.过梁植筋
•门窗过梁植筋时, 以楼层结 构上1m标高线来控制过梁植

美的时代城13#、14#、17#住宅楼及地下车库工程装饰装修专项方案编制：审核：审批：中铁七局集团郑州工程有限公司美的时代城项目二零一七年四月目录一编制依据 (1)二工程概况 (1)三施工准备 (3)四施工管理组织机构及布置 (4)五主要项目施工方法 (6)六施工管理措施 (24)1、编制依据：1.1、《建筑工程施工质量验收统一标准》(GB50300－2001)；1.2、《建筑装饰装修工程质量验收规范》（GB50210－2001）；1.3、《砌体工程施工质量验收规范》（GB50203－2002）；1.4、《建筑地面工程施工质量验收规范》（GB50209－2010）；1.5、《民用建筑工程室内环境污染控制规范》（GB50325－2001）；1.6、《建筑节能工程施工质量验收规范》（GB50411－2007）；1.7、《工程做法》（12J1-12J14）。

2、工程概况：2.1、总体概况邯郸美的时代城13#、14#、17#楼工程，位于邯郸市中华大街与南环路东南，南临支漳河，东临邯大路，西临左西街，由邯郸市美的地产有限公司开发建设，河北拓朴建筑设计有限公司设计，河北新隆基项目管理有限公司监理，中铁七局集团郑州工程有限公司承包。

该工程集住宅用房、车库等功能。

总建筑面积约57944.08万平方米。

主楼地下均为2层，13#楼地上25层，14#楼地上27层，17#楼地上26层；剪力墙结构，筏板基础。

2.2、建筑概况3、施工准备：3.1、技术准备3.1.1认真熟悉施工图纸及相应的施工规范、标准图集。

3.1.2由项目技术负责人组织编制装修阶段施工组织设计、专项施工方案以及技术工作计划；针对工程实际情况，对施工班组进行技术交底。

3.1.3材料部门按照生产计划、材料计划、加工定货计划，按照工程实际进度，提早落实各种材料的货源，并根据工程进度计划确定需用日期，同时做好各种材料的进场复试工作，不合格的坚决退场。

3.1.4制定新技术、新材料、新工艺、新设备等科技成果应用计划，针对技术难题和质量通病开展合理化建议和技术革新。

陶粒空心砌块砌筑施工方案及工艺方法1、施工顺序：基层处理→测量放线→搅拌砂浆→立皮数杆摆样砖→砌筑→现浇门窗过梁和圈梁→浇注构造柱2、施工方法：砌筑前先将混凝土地面、墙面进行清理，剔除浮浆结块和松动疙瘩，将地面的杂物及尘土清理干净，同时将墙柱上的预埋件剔出以备后焊墙拉筋。

根据建筑施工图的尺寸、墙的厚度放出墙的轴线和墙的边线，标明门窗洞口的尺寸位置，经复检并办完预检手续。

砂浆采用M5混合砂浆，按重量比拌制砂浆，用现场的强制式搅拌机搅拌，投料顺序为：砂→水泥→掺和料→水，搅拌时间不少于1.5分钟，砂浆应随拌随用，一般应在3-4小时内用完，并且不得使用过夜砂浆。

选用30*40的木杆做皮杆数，皮杆数上应标明每块砖的厚度和灰缝的厚度以及门窗洞口、过梁、圈梁的尺寸标高，皮杆数可在墙的两端设立，但在墙的转角处必须设立皮杆数，距离墙和墙角的距离50mm为宜，皮杆数应垂直，牢固，标高一致，再摆样砖确定组砌方法。

确定最下面一块砖的标高，可挂通线检查，如灰缝厚度超过20mm时应用细石混凝土找平，严禁使用砂浆和砍半砖进行找平；砌筑陶粒空心砌块时在楼面上先砌三皮实心砖，然后开始砌筑空心砌块，砌筑中组砌方法必须正确，砌块排列上下皮应错缝搭砌，搭砌长度为砌块的1/2，转角处应将砌块分皮咬槎，交错搭砌，砌体水平灰缝为15mm，垂直灰缝为20mm，大于30mm垂直缝应用C20细石混凝土灌实。

严重掉角的空心砌块不得使用。

砌筑时应先下后上，先远后近，每层开始应从转角处或定位砌块处开始，应砌一皮，校正一皮，皮皮拉线控制，保证砌体标高和墙面平整度。

隔墙与结构柱、墙应有可靠连接，沿墙柱高每隔600mm或砌块模数预埋2φ6钢筋，与墙体埋件焊接，伸入墙内1000mm。

砌体内的门洞洞顶均设置钢筋混凝土梁，过梁宽同墙厚，高为1/8洞宽且不小于120mm，当洞口宽度不大于1500mm时，下铁为2Φ12，架立筋为2φ8，当洞口宽度大于1500mm而小于3000mm时，下铁为2Φ12，架立筋为2φ8，箍筋φ6@200；过梁支座均大于250mm。

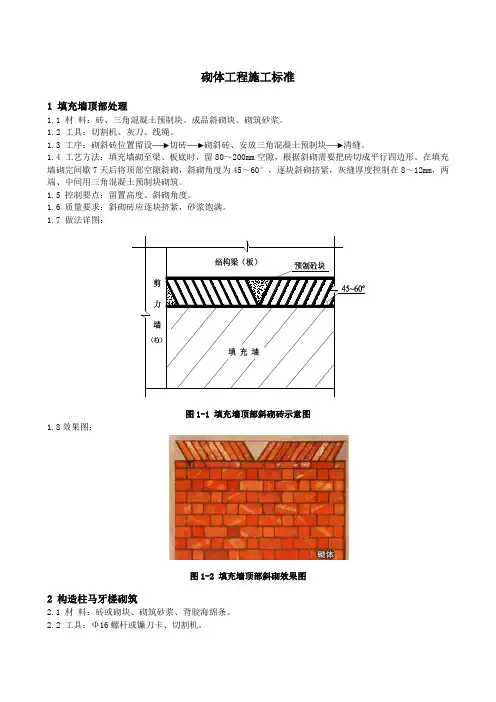

砌体工程施工标准1 填充墙顶部处理1.1 材料：砖、三角混凝土预制块、成品斜砌块、砌筑砂浆。

1.2 工具：切割机、灰刀、线绳。

1.3 工序：砌斜砖位置留设切砖砌斜砖、安放三角混凝土预制块清缝。

1.4 工艺方法：填充墙砌至梁、板底时，留80～200mm空隙，根据斜砌需要把砖切成平行四边形。

在填充墙砌完间歇7天后将顶部空隙斜砌，斜砌角度为45～60°，逐块斜砌挤紧，灰缝厚度控制在8～12mm，两端、中间用三角混凝土预制块砌筑。

1.5 控制要点：留置高度、斜砌角度。

1.6 质量要求：斜砌砖应逐块挤紧，砂浆饱满。

1.7 做法详图：图1-1 填充墙顶部斜砌砖示意图1.8效果图：图1-2 填充墙顶部斜砌效果图2 构造柱马牙槎砌筑2.1 材料：砖或砌块、砌筑砂浆、背胶海绵条。

2.2 工具：Φ16螺杆或镰刀卡、切割机。

2.3 工序：排砖砌筑、留孔贴海绵条支模。

2.4 工艺方法：构造柱与砌体连接处砌成马牙槎，马牙槎先退后进，退后尺寸为每边60mm ，高度不大于300mm ，进槎下口砖裁成宽60mm ，角度45°的斜角。

随砌随留穿墙孔，留孔水平距离不大于600mm ，竖向间距不大于400mm ，第一个孔离板面不大于200mm 。

支模前构造柱马牙槎边缘贴海绵条，空心砖朝向构造柱的水平砖孔应封堵，防止漏浆。

2.5 控制要点：马牙槎高度、斜口、海绵条、螺栓孔。

2.6 质量要求：构造柱马牙槎进退位置尺寸偏差±5mm 。

2.7 做法详图：图2-1 构造柱马牙槎留置示意图2.8 效果图：图2-2 构造柱马牙槎留置效果3 填充墙与混凝土墙交界处理3.1 材 料：界面剂、聚合物砂浆、弹性腻子、无纺布、白乳胶。

3.2 工具：抹子、刷子。

3.3 工序：填充墙与混凝土接触面甩浆填充墙砌筑接缝抹角大面抹灰拉缝填缝贴布。

3.4 工艺方法：砌筑前，在填充墙与混凝土接触面上用界面剂甩浆形成毛面，砌筑时与混凝土接缝处砂浆填塞密实。
