系梁、过梁施工工艺
1、高度超过4m的２0０(2５0)砌体墙在墙半高处设置与柱连接且全长贯通的钢筋混凝土水平系梁一道，洞口处应设置过梁。
2、钢筋绑扎:系梁配纵筋面底各２Ａ１0,箍筋Ａ6@２0０,遇门洞、窗洞时,截面、配筋按过梁与系梁较大者采用（系梁配筋详综合楼结构图)。
3、模板搭设:钢筋绑扎完成并验收合格后进行模板支设工作,模板采用木模板,要求表面光滑,洁净,中间设置一道对拉螺栓,水平间距50０mｍ，上部用镰刀夹固定。
4、混凝土浇筑:系梁、过梁采用C２5混凝土浇筑，塌落度控制在1４～18ｃm,浇筑过程中用振捣棒振捣密实，振捣应做到快插慢拔,插点均匀,移动间距不大于5０ｃm。
5、养护:浇注完成后12h内开始进行洒水保湿养护,养护时间７d。

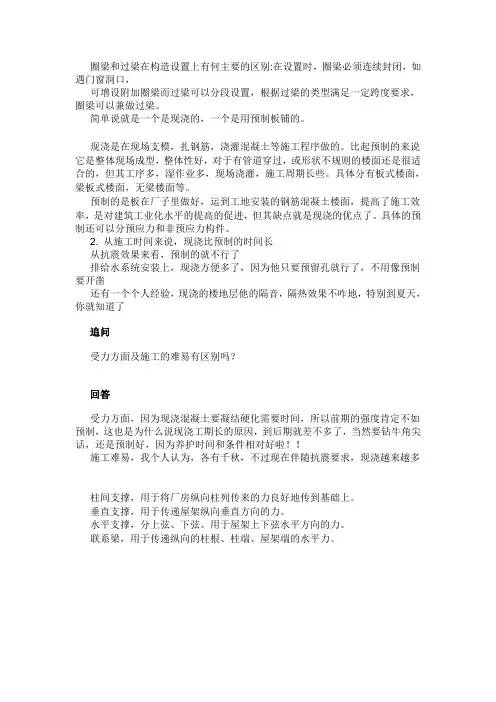

圈梁和过梁在构造设置上有何主要的区别:在设置时，圈梁必须连续封闭，如遇门窗洞口，
可增设附加圈梁而过梁可以分段设置，根据过梁的类型满足一定跨度要求，圈梁可以兼做过梁。
简单说就是一个是现浇的，一个是用预制板铺的。
现浇是在现场支模，扎钢筋，浇灌混凝土等施工程序做的。
比起预制的来说它是整体现场成型，整体性好，对于有管道穿过，或形状不规则的楼面还是很适合的，但其工序多，湿作业多，现场浇灌，施工周期长些。
具体分有板式楼面，梁板式楼面，无梁楼面等。
预制的是板在厂子里做好，运到工地安装的钢筋混凝土楼面，提高了施工效率，是对建筑工业化水平的提高的促进，但其缺点就是现浇的优点了。
具体的预制还可以分预应力和非预应力构件。
2. 从施工时间来说，现浇比预制的时间长
从抗震效果来看，预制的就不行了
排给水系统安装上，现浇方便多了，因为他只要预留孔就行了，不用像预制要开凿
还有一个个人经验，现浇的楼地层他的隔音，隔热效果不咋地，特别到夏天，你就知道了
追问
受力方面及施工的难易有区别吗？
回答
受力方面，因为现浇混凝土要凝结硬化需要时间，所以前期的强度肯定不如预制，这也是为什么说现浇工期长的原因，到后期就差不多了，当然要钻牛角尖话，还是预制好，因为养护时间和条件相对好啦！！
施工难易，我个人认为，各有千秋，不过现在伴随抗震要求，现浇越来越多
柱间支撑，用于将厂房纵向柱列传来的力良好地传到基础上。
垂直支撑，用于传递屋架纵向垂直方向的力。
水平支撑，分上弦、下弦。
用于屋架上下弦水平方向的力。
联系梁，用于传递纵向的柱根、柱端、屋架端的水平力。

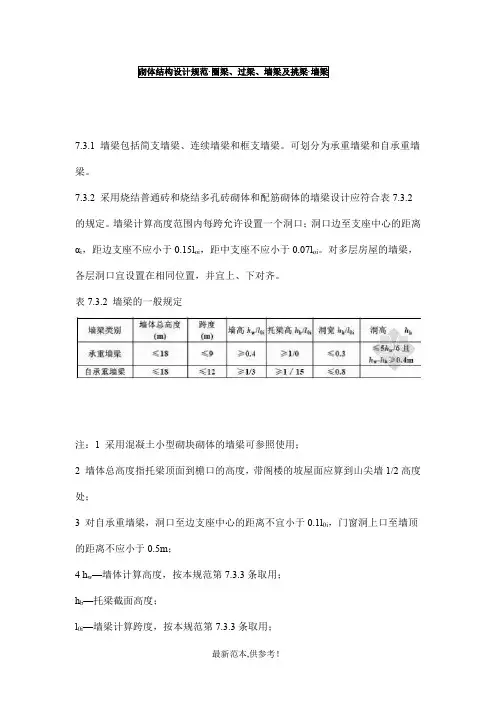

7.3.1 墙梁包括简支墙梁、连续墙梁和框支墙梁。
可划分为承重墙梁和自承重墙梁。
7.3.2 采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表7.3.2的规定。
墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离αi，距边支座不应小于0.15l oi，距中支座不应小于0.07l oi。
对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。
表7.3.2 墙梁的一般规定注：1 采用混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；3 对自承重墙梁，洞口至边支座中心的距离不宜小于0.1l0i，门窗洞上口至墙顶的距离不应小于0.5m；4 h w—墙体计算高度，按本规范第7.3.3条取用；h b—托梁截面高度；l0i—墙梁计算跨度，按本规范第7.3.3条取用；b h—洞口宽度；h h—洞口高度，对窗洞顶至托梁顶面距离。
7.3.3 墙梁的计算简图应按图7.3.3采用。
各计算参数应按下列规定取用:1) 墙梁计算跨度l0(l oi)，对简支墙梁和连续墙梁取1.1l n(1.1l ni)或l c(l ci)两者的较小值；l n(l ni)为净跨，l c(l ci)为支座中心线距离。
对框支墙梁，取框架柱中心线间的距离l c(l ci)；2) 墙体计算高度hw，取托梁顶面上一层墙体高度，当h w>l0时，取h w=l0(对连续墙梁和多跨框支墙梁，l0取各跨的平均值)；3) 墙梁跨中截面计算高度H0，取H0=h w+0.5h b；4) 翼墙计算宽度b f，取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和l0/6；5) 框架柱计算高度H c，取H c=H cn+0.5h b；H cn为框架柱的净高，取基础顶面至托梁底面的距离。
7.3.4 墙梁的计算荷载，应按下列规定采用:1 使用阶段墙梁上的荷载1) 承重墙梁(1) 托梁顶面的荷载设计值Q1、F1，取托梁自重及本层楼盖的恒荷载和活荷载；(2) 墙梁顶面的荷载设计值Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼(屋)盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。

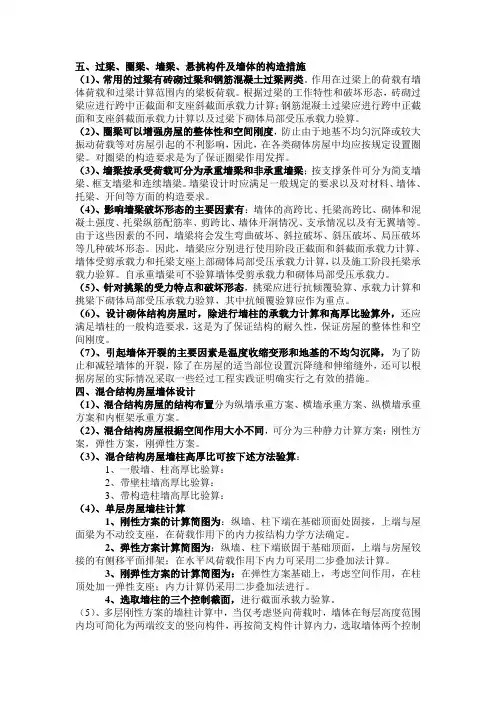

五、过梁、圈梁、墙梁、悬挑构件及墙体的构造措施（1）、常用的过梁有砖砌过梁和钢筋混凝土过梁两类。
作用在过梁上的荷载有墙体荷载和过梁计算范围内的梁板荷载。
根据过梁的工作特性和破坏形态，砖砌过梁应进行跨中正截面和支座斜截面承载力计算；钢筋混凝土过梁应进行跨中正截面和支座斜截面承载力计算以及过梁下砌体局部受压承载力验算。
（2）、圈梁可以增强房屋的整体性和空间刚度，防止由于地基不均匀沉降或较大振动荷载等对房屋引起的不利影响，因此，在各类砌体房屋中均应按规定设置圈梁。
对圈梁的构造要求是为了保证圈梁作用发挥。
（3）、墙梁按承受荷载可分为承重墙梁和非承重墙梁；按支撑条件可分为简支墙梁、框支墙梁和连续墙梁。
墙梁设计时应满足一般规定的要求以及对材料、墙体、托梁、开间等方面的构造要求。
（4）、影响墙梁破坏形态的主要因素有：墙体的高跨比、托梁高跨比、砌体和混凝土强度、托梁纵筋配筋率、剪跨比、墙体开洞情况、支承情况以及有无翼墙等。
由于这些因素的不同，墙梁将会发生弯曲破坏、斜拉破坏、斜压破坏、局压破坏等几种破坏形态。
因此，墙梁应分别进行使用阶段正截面和斜截面承载力计算、墙体受剪承载力和托梁支座上部砌体局部受压承载力计算，以及施工阶段托梁承载力验算。
自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。
（5）、针对挑梁的受力特点和破坏形态，挑梁应进行抗倾覆验算、承载力计算和挑梁下砌体局部受压承载力验算，其中抗倾覆验算应作为重点。
（6）、设计砌体结构房屋时，除进行墙柱的承载力计算和高厚比验算外，还应满足墙柱的一般构造要求，这是为了保证结构的耐久性，保证房屋的整体性和空间刚度。
（7）、引起墙体开裂的主要因素是温度收缩变形和地基的不均匀沉降，为了防止和减轻墙体的开裂，除了在房屋的适当部位设置沉降缝和伸缩缝外，还可以根据房屋的实际情况采取一些经过工程实践证明确实行之有效的措施。
四、混合结构房屋墙体设计（1）、混合结构房屋的结构布置分为纵墙承重方案、横墙承重方案、纵横墙承重方案和内框架承重方案。
过梁,圈梁混凝土等级
过梁和圈梁是建筑结构中常见的构件，其混凝土等级是关系到其承载能力和使用寿命的重要参数。
一般来说，过梁和圈梁的混凝土等级应该根据设计要求和使用环境来确定。
在设计时，要根据结构的荷载和使用要求来选定合适的混凝土等级，以确保结构的安全可靠。
在选择混凝土等级时，还要考虑材料的可获得性和经济性，以便在不影响结构性能的前提下降低成本。
通常，在建筑结构中，过梁和圈梁的混凝土等级一般在C30-C60之间。
其中，C30表示混凝土抗压强度为30MPa，C60表示混凝土抗压强度为60MPa。
在一些特殊情况下，如大型桥梁和高层建筑等，可能需要采用更高的混凝土等级来满足设计要求。
在施工过程中，要严格按照设计要求和混凝土配合比进行施工，以确保混凝土的质量和强度。
同时，要进行充分的养护，以提高混凝土的强度和耐久性。
总之，过梁和圈梁的混凝土等级是结构安全和使用寿命的重要因素，需要结合设计要求、使用环境和材料经济性等多方面因素来综合考虑。
- 1 -。
过梁
GL表示放在门、窗、或预留洞口等等洞口上有一根横梁，称作“过梁”
当墙体上开设门窗洞口时，为了支撑洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门窗洞口上设置横梁，该梁称为过梁。
分类：
过梁的形式有钢筋砖过梁、砌砖平拱、砖砌弧拱和钢筋混凝土过梁四种。
钢筋砖过梁：故名思义，即正常砌筑砖墙时中间夹钢筋（一般钢筋直径6-8毫米，夹两到三根），根据设计需要、有砌一层砖夹一层钢筋，也可砌两层砖夹一层钢筋。
一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用，（优点是简单方便快捷，不需要象钢筋混凝土过梁那样立模板）。
破坏形式：
钢筋砖过梁受弯矩和剪力作用。
当过梁受拉区的拉应力超过砖砌体的抗拉强度时，则在跨中受拉区会出现垂直裂缝；当支座处斜截面的主拉应力超过砖砌体沿齿缝的抗拉强度时，在靠近支座处会出现斜裂缝，在砌体材料中表现为阶梯形斜裂缝。
砖砌平拱和弧拱过梁在跨中开裂后，会出现水平推力。
此水平推力由两端支座处的墙体承受。
当此墙体的灰缝抗剪强度不足时，会导致支座滑动而破坏，这种破坏在房屋端部的墙体处较易发生。
钢筋混凝土过梁的破坏形式同一般受弯构件，即受弯及受剪破坏，有时要考虑两端支承处砌体的局部受压破坏。
讲解
举例：如GL-4122，表示：洞口为1.2米，过梁宽为0.24米，过梁钢筋和混凝土等级按照2级施工。
即是GL-ABCD，GL表示过梁的简称代号，A表示墙厚，以2、4、7分别表示120、240、370墙；BC一般何用，表示洞口的净宽，如12就表示洞口宽度为1200毫米，一般用Ln 表示；D表示外加荷载等级以1、2、3、4分别表示0、15、30、45KN/m；有的地方如GLP-ABCD 在GL后有P表示墙体为多孔材料。
另外，现目前使用的过梁支座处（也称搁置长度）的考虑为250毫米。
故在过梁施工制作时要考虑洞口长度+两个支座的长度即为一个构件的标准长度，一般用L表示。
以上面的GL-4122为例，构件的长度为1200+500=1700，其1700就是这个构件的实际的标准长度，无论是现浇过梁还是预制过梁，都必须是这个长度。
圈梁
砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。
在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
因为圈梁是连续围合的梁所以叫做圈梁。
圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。
附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.
圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。
圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。
其目的是为了增强建筑的整体刚度及墙身的稳定性。
圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。
在抗震设防地区，利用圈梁加固墙身就显得更加必要。
在砌体结构中，圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。
一般人可能会觉得，框架结构中只有主梁和联系梁，其实不然。
构造柱和圈梁主要起一个抗震作用，维持砌体结构的稳定性，虽然框架结构中一般都是填充墙，但是在框架结构中，为了加强墙体的稳定，防止墙体开裂等情况，在一些情况下还是有要设置圈梁和构造柱的：
1、设计要求说明部位该设置圈梁、构造柱
2、墙体横跨度超过4米（一般情况），墙中间要设置构造柱。
其次，砖砌体端部没有框架柱或剪力墙时，一般也会设置构造柱。
3、墙体高度超过6米（一般情况），要设置圈梁（注意圈梁与过梁的区别，圈梁应该是一个闭合的整体）
4、墙体中间开较大的通长洞口、墙体边缘、转角部位，一般会设置构造柱。
5、对圈梁的设置，除了第2点的情况外，还有设计图纸要求的高度要求进行设置（如图纸设计当层建筑门窗洞口较多且顶标高一致时，可能设置圈梁来代替过梁）。
5、现场施工时遇到需要墙体加强加固的情况，经过三方协商而设置圈梁构造柱。
